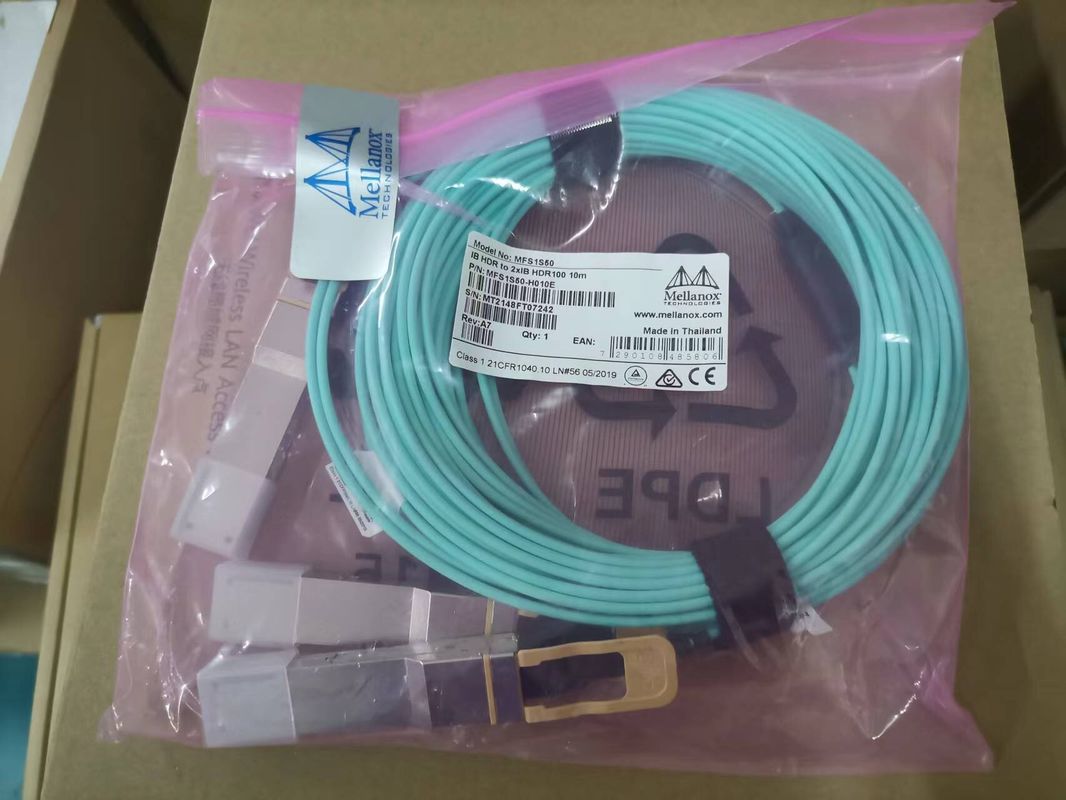

IB HDR MMF Bölücü Mellanox AOC Kablo MFS1S50-H020V (QSFP56 - 2xQSFP56)
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFS1S50-H005E |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 PARÇA |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Karton |
| Teslim süresi: | 7-10 iş günü |
| Ödeme koşulları: | T/T, Western Union, MoneyGram Xtransfer |
| Yetenek temini: | 10000 adet/ay |
|
Detay Bilgi |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| HDR Systems: | Supports 200Gb InfiniBand | power supply: | 3.3V |
| I2C: | Yes | Cable color: | Aqua |
| Vurgulamak: | HDR MMF Mellanox AOC,Mellanox AOC Ayırıcı Kablo,MFS1S50-H005E |
||
Ürün Açıklaması

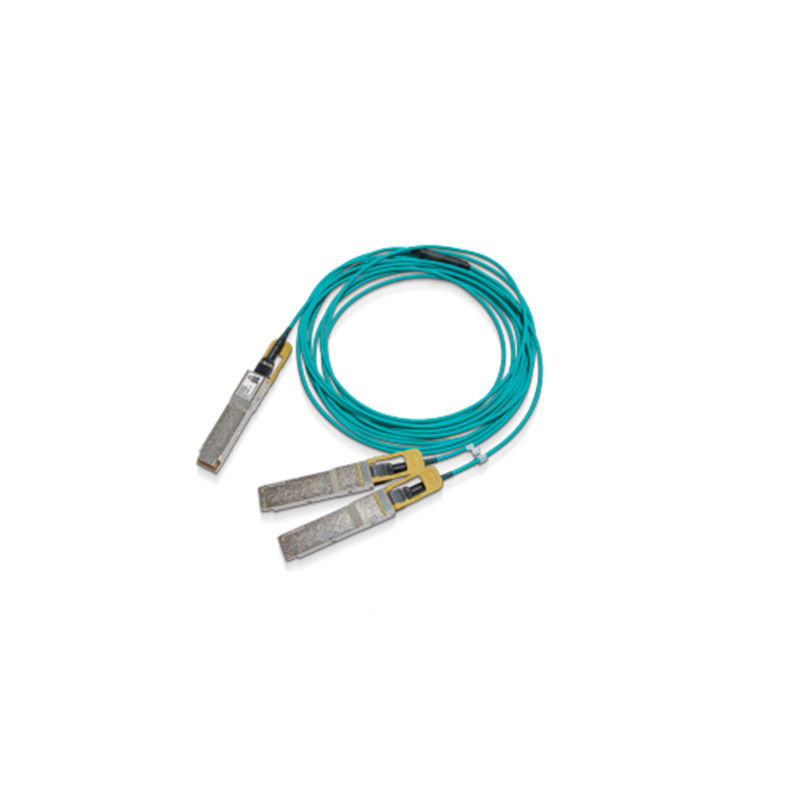

200Gb/s HDR'den 2x100Gb/s HDR100 ((QSFP56'dan 2xQSFP56) MMFActive Optical Splitter Kablosu

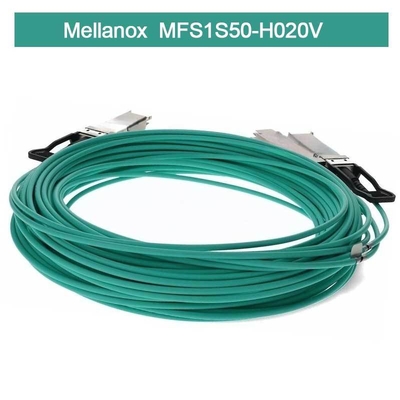

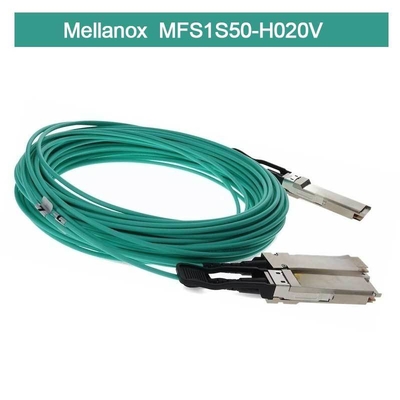

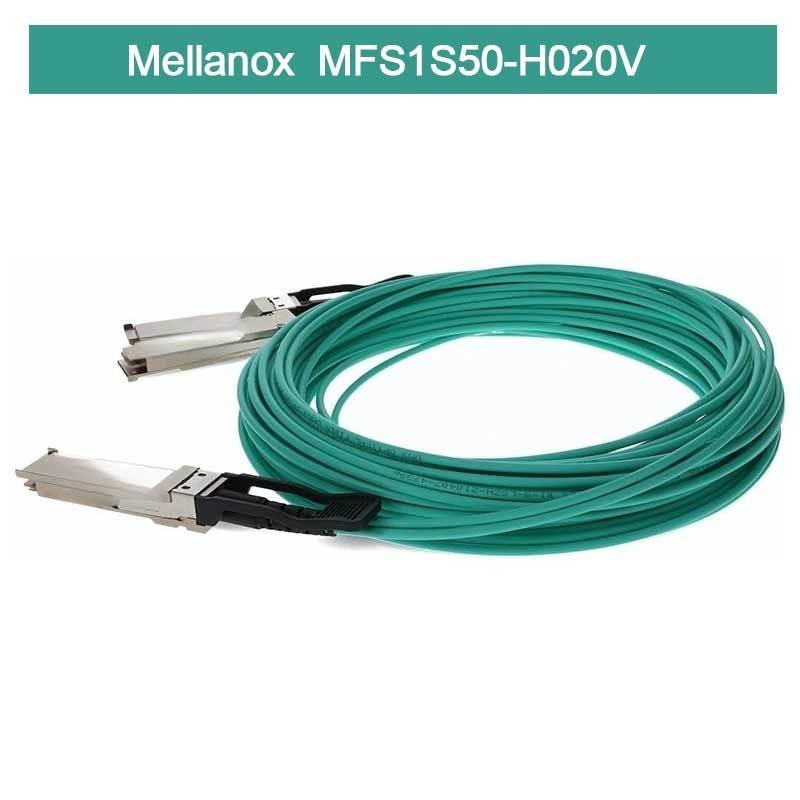

Mellanox® MFS1S50-H020V, QSFP56 VCSEL tabanlı (Vertical Cavity Surface-Emitting Laser),maliyetli 200Gb/s'den 2 x 100Gb/s'ye kadar aktif optik bölücü kablo (AOC) 200Gb/s InfiniBand HDR (Yüksek Veri Hızı) sistemlerinde kullanılmak üzere tasarlanmıştır..
MFS1S50-H020V kablosu, QSFP56 takılabilir çözümü için SFF-8665 ile uyumludur.Bir tarafta 200Gb/s bağlantısı ve diğer tarafta iki ayrı 100Gb/s bağlantısı olan sistem birimleri arasında bağlantı sağlar.Kablo, tek QSFP56 ucundaki 4 MMF (Çeşitli Mod Fiber) çiftinden her birinin veri sinyallerini QSFP56 multiport uçlarının çift çiftine bağlar.Kablonun her QSFP56 ucunda ürün ve durum izleme bilgileri sağlayan bir EEPROM bulunur., ev sahibi sistem tarafından okunabilir.
Sıkı üretim testleri, kutunun dışındaki en iyi kurulum deneyimini, performansını ve dayanıklılığını sağlar.
Mellanox'un benzersiz kalitede aktif fiber kablo çözümleri veri merkezi bağlantıları için enerji verimli bağlantı sağlar.,ve veri merkezlerindeki güç gereksinimini azaltır.
NVIDIA® MFS1S50-H020V, QSFP56 VCSEL tabanlı (Vertical Cavity Surface-Emitting Laser),maliyetli 200Gb/s'den 2 x 100Gb/s'ye kadar aktif optik splitter kablosu (AOC), 200Gb/s InfiniBand (IB) HDR (High Data Rate) sistemlerinde kullanılmak üzere tasarlanmıştır..
MFS1S50-H020V kablosu, QSFP56 takılabilir çözümü için SFF-8665 ile uyumludur.Bir tarafta 200Gb/s bağlantısı ve diğer tarafta iki ayrı 100Gb/s bağlantısı olan sistem birimleri arasında bağlantı sağlar.Kablo, tek QSFP56 ucundaki 4 MMF (Çeşitli Mod Fiber) çiftinden her birinin veri sinyallerini QSFP56 multiport uçlarının çift çiftine bağlar.Kablonun her QSFP56 ucunda ürün ve durum izleme bilgileri sağlayan bir EEPROM bulunur.MFS1S50-H020V
NVIDIA'nın eşsiz kalitede kablo çözümleri veri merkezi bağlantıları için enerji tasarruflu bağlantı sağlar.ve veri merkezlerinde enerji gereksiniminin azalması.MFS1S50-H020V
Sıkı üretim testleri, kutunun dışındaki en iyi kurulum deneyimini, performansını ve dayanıklılığını sağlar.
MFS1S50-H020VSipariş Verme Bilgisi
|
Sipariş bölüm numarası
|
Açıklama
|
|---|---|
| MFS1S50-H003V | NVIDIA aktif optik kablo, 200Gb/s'den 2x100Gb/s'ye IB HDR, QSFP56'dan 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA aktif optik kablo, 200Gb/s'den 2x100Gb/s'ye IB HDR, QSFP56'dan 2xQSFP56, 5m |
| MFS1S50-H010V | NVIDIA aktif optik kablo, 200Gb/s'den 2x100Gb/s'ye IB HDR, QSFP56'dan 2xQSFP56, 10m |
| MFS1S50-H015V | NVIDIA aktif optik kablo, 200Gb/s'den 2x100Gb/s'ye kadar IB HDR, QSFP56'dan 2xQSFP56, 15m |
| MFS1S50-H020V | NVIDIA aktif optik kablo, 200Gb/s'den 2x100Gb/s'ye IB HDR, QSFP56'dan 2xQSFP56, 20m |
| MFS1S50-H030V | NVIDIA aktif optik kablo, 200Gb/s'den 2x100Gb/s'ye IB HDR, QSFP56'dan 2xQSFP56, 30m |
Mutlak En Yüksek Özellikler
Mutlak maksimum değerler, cihazın hasar görebileceği değerlerdir.
Çalışma özellikleri ve mutlak maksimum değerler arasındaki uzun süreli çalışma amaçlanmamıştır ve cihazın kalıcı bozulmasına neden olabilir.
Mutlak Maksimum Reytingler
|
Parametreler
|
Min.
|
En fazla.
|
Birimler
|
|---|---|---|---|
| Besleme voltajı | - 0 oldu.3 | 3.6 | V |
| Veri giriş voltajı | - 0 oldu.3 | 3.465 | V |
| Kontrol giriş voltajı | - 0 oldu.3 | 4.0 | V |
| Hasar Sınırı | 3.4 | --- | dBm |
Çevre Özellikleri
Bu tabloda ürünün çevresel özellikleri gösterilmiştir.
|
Parametreler
|
Min.
|
En fazla.
|
Birimler
|
|---|---|---|---|
| Depolama sıcaklığı | -40 | 85 | °C |
Çalışma Özellikleri
Bu bölüm, normal çalışma için değer aralığını gösterir. Ana kart güç kaynağı filtrelemesi, SFF Komitesi Spesifikasyonu'nda önerilen şekilde tasarlanmalıdır.
|
Parametreler
|
Min.
|
Tip
|
En fazla.
|
Birimler
|
Notlar
|
|---|---|---|---|---|---|
| Besleme voltajı (V)cc) | 3.135 | 3.3 | 3.465 | V | --- |
| Güç tüketimi 200Gb/s son | --- | 4.5 | 5.0 | W | --- |
| Güç tüketimi 100Gb/s son | --- | 3.0 | 3.5 | W | --- |
| Güçlü gürültü toleransı (10Hz ∼ 10MHz) | 66 | --- | --- | mVpp | --- |
| Çalışma dolabı sıcaklığı | 0 | --- | 70 | °C | --- |
| Çalışma nispi nemliği | 5 | --- | 85 | % | --- |
Elektriksel özellikler
|
Parametreler (her şerit için)
|
Min.
|
Tip
|
En fazla.
|
Birimler
|
|---|---|---|---|---|
| Sinyalizasyon oranı | -100 ppm | 53.125 | +100 ppm | GBd |
| TP1a'da farklılıklı veri girişi salınımı | TBD | --- | 900 | mVpp |
| TP4'te farklılıklı veri çıkışı salınımı | --- | --- | 900 | mVpp |
| ESMW'nin sonuna yakın | 0.265 | --- | --- | UI |
| Yakın son çıkış göz yüksekliği | 70 | --- | --- | mVpp |
| Çıktı geçiş süresi, %20 ila %80 | 9.5 | --- | --- | ps |
Notlar:
- Çoklu saat alanları sadece satır tarafında desteklenir. Makine tarafında Rx sadece tek saat alanını destekler.
- QSFP Tx CDR kilitlenmesi sadece Tx şeridi 4 veri aktarırken meydana gelebilir.
Elektrostatik boşaltma (ESD)
Bu ürün, tipik veri merkezi çalışma ortamlarında ESD seviyeleri ile uyumludur ve Düzenleyici Uyum Bölümü'nde listelenen standartlara uygun olarak sertifikalandırılmıştır.Ürün nakliye sırasında korunması için tüm bağlantılarda koruyucu kapağı ile gönderilmektedir.Yüksek hızlı kabloların ve optik alıcıların normal işlenmesinde ve çalışmasında, ESD, sunucunun / anahtarın QSFP kafesine yerleştirilmesinde endişe uyandırır.Standart ESD kullanım önlemlerine uymalısınız.Bunlar arasında, kablo / alıcı çıkarıldığı / yerleştirildiği her yerde yerleştirilmiş bileklik / ayakkabı kemerleri ve ESD zemini kullanımı yer almaktadır.Kurulumdan sonra ana ekipmanın şasi dışındaki elektrostatik boşalmalar sistem düzeyinde ESD gerekliliklerine tabidir..
Düzeltme ve Temizlik
Alıcı, akım artışlarına ve aşırı voltaj olaylarına maruz kalmakla hasar görebilir. Mutlak Maksimum Değerlendirmeler'de tanımlanan koşullara maruz kalmayı kısıtlamaya dikkat edin.Elektrostatik boşaltmaya duyarlı cihazlar için normal kullanım önlemlerine uyun.. Alıcı hem elektrikli hem de optik bağlantı noktasında toz kapağı ile birlikte gönderilir. Fiber kablosu bağlı olmadığında optik bağlantı noktasındaki kapağın her zaman yerinde olması gerekir.Optik bağlantı kablosu veya kapağı olmadığı zaman maruz kalır içine gömülmüş bir bağlantı yüzeyi vardır.
Fiber kablosunun yerleştirilmesinden önce kablo bağlantısını temizleyin.Kirlenme durumunda, standart temizlik aletleri ve yöntemleri kullanılmalıdır.
Tam Çözüm Stajı Sağlayıcısı. Ağ için tek duraklı bir dükkan sunuyoruz. Donanımdan (switches, NIC'ler, bağlantılar) yazılıma (OS, yönetim, firmware) ve desteğe,Geniş portföyümüz ağ ihtiyaçlarınızı karşılayacaktırAğın ötesinde, ekosistemimiz diğer NVIDIA ürünleriyle uyumluluğu, ayrıca kilit ortakların ve OEM'lerin tekliflerini de sağlar.
İster InfiniBand veya RoCE ile uygulamaları hızlandırmak, ister DPU aracılığıyla önemli iş yüklerini izole etmek, yazılımımız tanımladı.donanım hızlandırılmış teklifleri işlem ve depolama kaynaklarınızı uygulamalara ayırmanıza olanak tanır, ağ yönetimi değil.
İşbirliği
AOC ile test edilen konfigürasyonlar için lütfen sistem düzeyinde ürün (SLP) nitelik raporuna bakın.
Rate Select
AOC, 0x57-0x58 kayıtlarına yazılarak kontrol edilen oran seçimini destekler.Rxn_Rate_Select) ve her bir verici şeridi için iki bit byte 0x58 (88dec), Txn_Rate_Select) SFF-8636 Rev 2'de tanımlandığı gibi en fazla dört bitrate belirtmek için.9.2 Tablo 6-5 XN_RATE_SELECT KODELERİ. Dört şerit de aynı hız seçimi değerine sahip olmalıdır.
Aşağıdaki tablo, her bir oran seçimi ayarının oranını belirtir.
Değiştirme Seçim Kodu
|
Değer seç
|
Çalışma oranı (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
Mekanik Özellikler
|
Parametreler |
Değer | Birimler | |
|---|---|---|---|
| Çapraz | 3 +/-0.2 | mm | |
| Minimum bükme yarıçapı | 30 | mm | |
| Uzunluk toleransı | Uzunluğu < 5 m | +300 /-0 | mm |
| 5 m ≤ uzunluk < 50 m | +500 / -0 | ||
| 50 m ≤ uzunluk | +1000 /-0 | ||
| Kablo rengi | Aqua | --- | |
