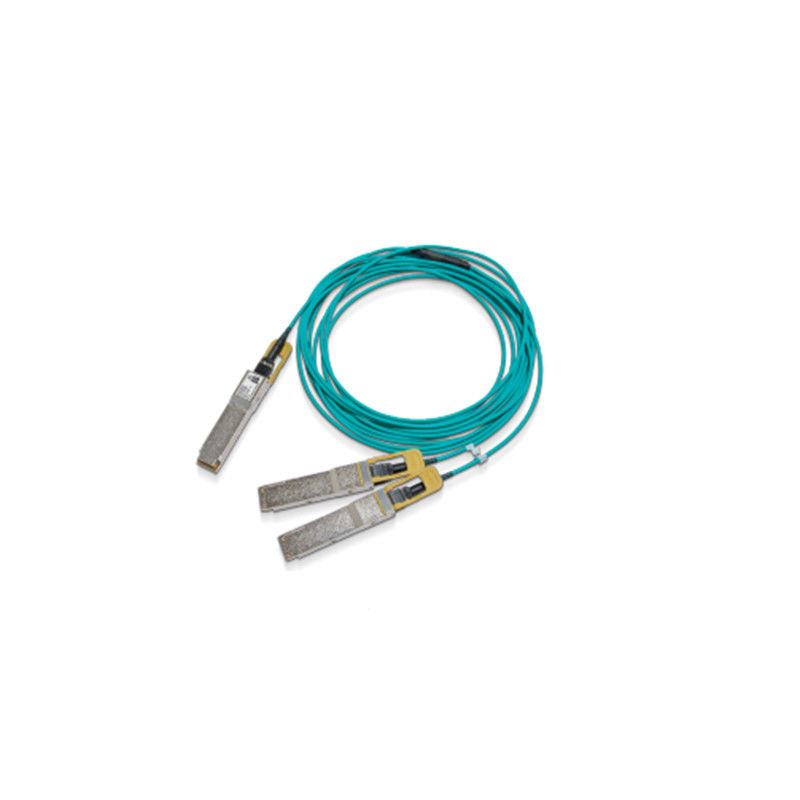

200Gb/s HDR - 2x100Gb/s HDR100(QSFP56 - 2xQSFP56) MMFActive Optik Ayırıcı Kablo

Mellanox® MFS1S50-HxxxE, 200Gb/sn InfiniBand HDR'de (Yüksek Veri Hızı) kullanılmak üzere tasarlanmış QSFP56 VCSEL tabanlı (Dikey Boşluklu Yüzey Yayan Lazer), uygun maliyetli 200Gb/s - 2 x 100Gb/s aktif optik ayırıcı kablodur (AOC). ) sistemler.

MFS1S50-HxxxE kablosu, QSFP56 takılabilir çözümü için SFF-8665 ile uyumludur.Anahtar ve iki sunucu gibi bir tarafta 200 Gb/sn konektör ve diğer tarafta iki ayrı 100 Gb/sn konektör ile sistem birimleri arasında bağlantı sağlar.Kablo, tek QSFP56 ucundaki 4 MMF (Çok Modlu Fiber) çiftinin her birinden gelen veri sinyallerini, QSFP56 çoklu bağlantı uçlarının her birinin ikili çiftine bağlar.Kablonun her bir QSFP56 ucu, ana sistem tarafından okunabilen ürün ve durum izleme bilgileri sağlayan bir EEPROM içerir.

Titiz üretim testleri, kullanıma hazır en iyi kurulum deneyimini, performansı ve dayanıklılığı sağlar.

Mellanox'un benzersiz kaliteli aktif fiber kablo çözümleri, veri merkezi ara bağlantıları için güç açısından verimli bağlantı sağlar.Düşük maliyetle daha yüksek bağlantı noktası bant genişliği, yoğunluk ve yapılandırılabilirlik ve veri merkezlerinde azaltılmış güç gereksinimi sağlarlar.

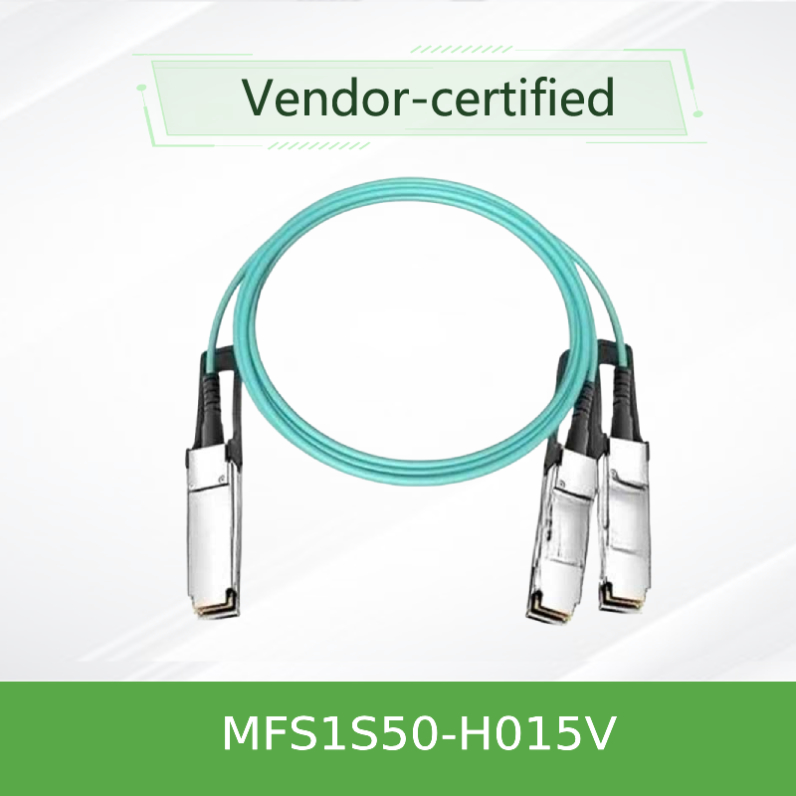

NVIDIA® MFS1S50, 200 Gb/s InfiniBand (IB) HDR'de ( Yüksek Veri Hızı) sistemleri.

MFS1S50 kablosu, QSFP56 takılabilir çözüm için SFF-8665 ile uyumludur.Anahtar ve iki sunucu gibi bir tarafta 200 Gb/sn konektör ve diğer tarafta iki ayrı 100 Gb/sn konektör ile sistem birimleri arasında bağlantı sağlar.Kablo, tek QSFP56 ucundaki 4 MMF (Çok Modlu Fiber) çiftinin her birinden gelen veri sinyallerini, QSFP56 çoklu bağlantı uçlarının her birinin ikili çiftine bağlar.Kablonun her bir QSFP56 ucu, ana sistem tarafından okunabilen ürün ve durum izleme bilgileri sağlayan bir EEPROM içerir.

NVIDIA'nın benzersiz kaliteli kablo çözümleri, veri merkezi ara bağlantıları için güç açısından verimli bağlantı sağlar.Düşük maliyetle daha yüksek bağlantı noktası bant genişliği, yoğunluk ve yapılandırılabilirlik ve veri merkezlerinde azaltılmış güç gereksinimi sağlar.

Titiz üretim testleri, kullanıma hazır en iyi kurulum deneyimini, performansı ve dayanıklılığı sağlar.

Sipariş Bilgileri

Mutlak Maksimum Özellikler

Mutlak maksimum derecelendirmeler, aşıldığında cihazda hasar meydana gelebilecek değerlerdir.

Çalışma özellikleri ile mutlak maksimum değerler arasında uzun süreli çalıştırma amaçlanmamıştır ve cihazın kalıcı olarak bozulmasına neden olabilir.

Mutlak Maksimum Puanlar

çevresel özellikler

Bu tablo, ürünün çevresel özelliklerini göstermektedir.

Operasyonel Özellikler

Bu bölüm, normal çalışma için değer aralığını gösterir.Ana kart güç kaynağı filtrelemesi, SFF Komitesi Spesifikasyonunda önerildiği gibi tasarlanmalıdır.

Elektriksel Özellikler

notlar:

• Çoklu saat etki alanları yalnızca hat tarafı Rx'te desteklenir.Ana bilgisayar tarafı Rx, yalnızca tek bir saat alanını destekler.
• QSFP Tx CDR kilidi, yalnızca Tx şerit 4 veri iletiyorsa gerçekleşebilir.

Elektrostatik Deşarj (ESD)

Bu ürün, tipik veri merkezi çalışma ortamlarındaki ESD seviyeleriyle uyumludur ve Mevzuata Uygunluk Bölümünde listelenen standartlara göre onaylanmıştır.Ürün, nakliye sırasında korunması için tüm konektörlerde koruyucu kapaklarla birlikte gönderilir.Yüksek hızlı kabloların ve optik alıcı-vericilerin normal kullanımında ve çalışmasında, sunucunun/anahtarın QSFP kafesine yerleştirilmesi sırasında ESD önemlidir.Bu nedenle, standart ESD kullanım önlemlerine uyulmalıdır.Bunlar, bir kablonun/alıcı-vericinin çıkarıldığı/takıldığı her yerde topraklanmış bilek/ayakkabı kayışlarının ve ESD zeminin kullanımını içerir.Kurulumdan sonra ana ekipman kasasının dışına yapılan elektrostatik deşarjlar, sistem seviyesindeki ESD gerekliliklerine tabidir.

Taşıma ve Temizleme

Alıcı-verici, akım dalgalanmalarına ve aşırı voltaj olaylarına maruz kalması nedeniyle hasar görebilir.Maruziyeti Mutlak Maksimum Derecelerde tanımlanan koşullarla sınırlandırmaya özen gösterin.Elektrostatik deşarja duyarlı cihazlar için normal kullanım önlemlerine uyun.Telsiz, hem elektrik hem de optik bağlantı noktasında toz kapakları ile gönderilir.Fiber kablo bağlı olmadığında optik bağlantı noktası üzerindeki kapak her zaman yerinde olmalıdır.Optik konektör, kablosu veya kapağı olmadığında ortaya çıkan girintili bir konektör yüzeyine sahiptir.

Fiber kabloyu takmadan önce, kablo konektörünü kirlenmesini önlemek için temizleyin.Toz kapağı, optiğin temiz kalmasını ve ek temizlik gerekmemesini sağlar.Kirlenme durumunda, standart temizleme araçları ve yöntemleri kullanılmalıdır.Sıvılar uygulanmamalıdır.

birlikte çalışabilirlik

AOC'lerle test edilen yapılandırmalar için lütfen sistem düzeyinde ürün (SLP) yeterlilik raporuna bakın.

Fiyat Seçimi

AOC, 0x57-0x58 kayıtlarına yazılarak kontrol edilen hız seçimini destekler.SFF-8636 Rev 2.9.2 Tablo 6'da tanımlandığı gibi, dört adede kadar bit hızını belirtmek için 0x57 baytında (87dec, Rxn_Rate_Select) her alıcı şeridine iki bit ve 0x58 baytında (88dec, Txn_Rate_Select) her verici şeridine iki bit atanır. -5 XN_RATE_SELECT KODLAMALARI.Dört şeridin hepsinin aynı hız seçim değerine sahip olması gerekir.

Aşağıdaki tablo, her bir oran seçme ayarı için oranı belirtir.

Hız Seçme Kodlamaları

Mekanik Özellikler

Hafif, Yüksek Hava Akışı, Uzun Erişim
LinkX AOC kabloları, düşük maliyetli, yüksek değerli teklifleri ve konektörlü alıcı-vericilere göre artan güvenilirliği nedeniyle bulutta ve süper bilgisayarlarda yaygın olarak kullanılmaktadır.LinkX AOC'ler, doğrudan bağlanan bakır (DAC) kablolarla aynı ayırıcı yapılandırmalarına uygundur, ancak daha hafiftir, daha esnektir, daha fazla hava akışına izin verir ve 30-100 metreye kadar uzanan daha uzun mesafeleri destekler.AOC'ler, NVIDIA GPU tabanlı yapay zeka sistemlerini Ethernet ağlarına ve Ethernet depolama yapılarına (ESF) bağlamak için yaygın olarak kullanılır.

Ana Özellikler
30 ila 100 metreye ulaşır
En düşük maliyetli, en düşük güç tüketen optik bağlantı
Optik konektör içermeyen eksiksiz bir kablo tertibatı
DAC kablolarıyla aynı konfigürasyonlarda mevcuttur
Her ihtiyaç için kapsamlı 25/50/100/200/400G ürün teklifi
NVIDIA GPU, DGX™, EGX™ ve DPU sistemlerinde test edilmiş ve onaylanmıştır







SSS

Q1.Bizden ne satın alabilirsiniz?

A:Mellanox, Aruba, Rukus, Anahtarlar, ağ kartları, kablolar, Access dahil olmak üzere Extreme marka ürünler

Nokta vb.

Q2.Nasıl teslim tarihi?

C: Genellikle 3-5 iş günü sürer.Belirli modeller için, stoğu kontrol etmek için lütfen bizimle iletişime geçin.Sonunda,

gerçek istişare geçerli olacaktır. Mümkün olan en kısa sürede teslim etmek için elimizden gelenin en iyisini yapacağız.

Q3.Garanti şartlarınız nedir?

A: 12 ay garanti süresi sağlıyoruz.

Q4.Nakliye Yöntemine ne dersiniz?

A: Fedex/DHL/UPS/TNT ve diğer hava gönderilerini kullanıyoruz, deniz gönderileri de uygulanabilir.Tek kelimeyle,

İstediğiniz gönderileri yapabiliriz.

Q5.Bazı örnekler alabilir miyim?

A:Evet, kalite kontrol ve pazar testi için numune siparişi mevcuttur.Sadece numune ücretini ödemeniz gerekiyor

ve maliyeti ifade eder.

S6.Temel güçlü yönleriniz nelerdir?

C: İlk elden tedarik, Uygun fiyat ve mükemmel satış sonrası ile Orijinal ve yeni ürünler.
