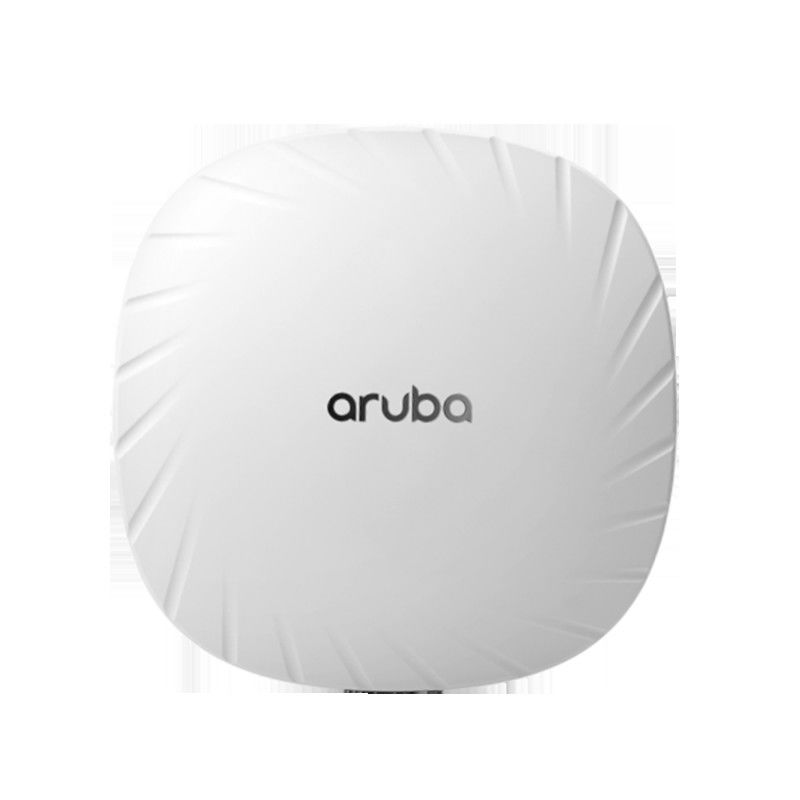

Aruba Wi-Fi 6 erişim noktaları, yüksek performans sağlar
büyüyen herhangi bir kuruluş için bağlantı
Nesnelerin İnterneti sayısı ve mobilite gereksinimleri.kombine ile
2,69 Gb/sn'ye varan en yüksek veri hızı, hız sağlarlar ve
herhangi bir kurumsal ortam için gereken güvenilirlik.
Donanım varyantları
• AP-514: Harici anten modelleri
• AP-515: Dahili antenli modeller
Wi-Fi radyo özellikleri
• AP tipi: İç mekan, çift radyo, 5GHz 802.11ax 4x4 MIMO ve
2,4 GHz 802.11ax 2x2 MIMO
• 5 GHz radyo:
- En fazla dört uzamsal akış Tek Kullanıcı (SU) MIMO
Bireysel 4SS HE160'a 4,8 Gb/sn kablosuz veri hızı
802.11ax istemci cihazları (maks.)
- En fazla iki uzamsal akış Tek Kullanıcı (SU) MIMO
Bireysel 2SS HE80'e 1,2 Gb/sn kablosuz veri hızı
802.11ax istemci cihazları (tipik)
- En fazla dört uzamsal akış Çok Kullanıcılı (MU) MIMO
Dört adede kadar 1SS veya iki 2SS'ye kadar 4,8 Gb/sn kablosuz veri hızı
HE160 802.11ax DL-MU-MIMO özellikli istemci cihazları
aynı anda (maks)
- En fazla dört uzamsal akış Çok Kullanıcılı (MU) MIMO
Dört adede kadar 1SS veya iki 2SS'ye kadar 2,4 Gb/sn kablosuz veri hızı
HE80 802.11ax DL-MU-MIMO özellikli istemci cihazları
eşzamanlı (tipik)
• 2,4 GHz radyo:
- En fazla iki uzamsal akış Tek Kullanıcı (SU) MIMO
2SS HE40 802.11ax istemciye 574 Mbps kablosuz veri hızı
cihazlar (maks)
- En fazla iki uzamsal akış Tek Kullanıcı (SU) MIMO
2SS HE20 802.11ax istemciye 287 Mbps kablosuz veri hızı
cihazlar (tipik)
• Telsiz başına 512 adede kadar ilişkili istemci cihazı desteği,
ve radyo başına 16 adede kadar BSSID
• Desteklenen frekans bantları (ülkeye özgü
kısıtlamalar uygulanır):
- 2,400 ila 2,4835 GHz ISM
- 5,150 ila 5,250 GHz U-NII-1
- 5,250 ila 5,350 GHz U-NII-2A
- 5,470 ila 5,725 GHz U-NII-2C
- 5,725 ila 5,850 GHz U-NII-3/ISM
- 5,850 ila 5,895 GHz U-NII-4
• Kullanılabilir kanallar: Yapılandırılana bağlıdır
düzenleyici alan
• Dinamik frekans seçimi (DFS),
mevcut RF spektrumu
- Kanalı hızlandırmak için Sıfır Beklemeli DFS (ZWDFS) dahil
değişiklikler
• Desteklenen radyo teknolojileri:
- 802.11b: Doğrudan dizi yayılma spektrumu (DSSS)
- 802.11a/g/n/ac: Ortogonal frekans bölümü
çoğullama (OFDM)
- 802.11ax: Ortogonal frekans bölmeli çoklu
16 adede kadar kaynak birimiyle (OFDMA) erişim (OFDMA)
80MHz kanal)
• Desteklenen modülasyon türleri:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(tescilli uzantı)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (tescilli uzantı)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM802.11n yüksek verimli (HT) desteği:
HT20/40
• 802.11ac çok yüksek çıktı (VHT) desteği:
VHT20/40/80/160
• 802.11ax yüksek verimlilik (HE) desteği: HE20/40/80/160
• Desteklenen veri hızları (Mbps):
- 802.11b: 1, 2, 5.5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6.5 - 300 (MCS0 - MCS15, HT20
HT40'a)
- 802.11n (5GHz): 6,5 - 600 (MCS0 - MVC31, HT20
HT40'a)
- 802.11ac: 6,5 - 3.467 (MCS0 - MCS9, NSS = 1 - 4,
VHT20'den VHT160'a)
- 802.11ax (2,4 GHz): 3,6 - 574 (MCS0 - MCS11, NSS = 1
2'ye, HE20'den HE40'a)
- 802.11ax (5GHz): 3,6 - 4.803 (MCS0 - MCS11, NSS = 1
4'e, HE20'den HE160'a)
• 802.11n/ac/ax paket toplama: A-MPDU, A-MSDU
• İletim gücü: 0,5 dBm'lik artışlarla yapılandırılabilir
• Maksimum (toplu, iletilen toplam) iletim gücü
(yerel düzenleyici gerekliliklerle sınırlıdır):
- 2,4 GHz bant: +21 dBm (zincir başına 18dBm)
- 5 GHz bandı: +24 dBm (zincir başına 18 dBm)
- Not: iletilen iletim gücü seviyeleri anteni hariç tutar
kazanmak.Toplam (EIRP) iletim gücü için anten kazancını ekleyin.
• Gelişmiş Hücresel Bir Arada Yaşama (ACC) etkiyi en aza indirir
hücresel ağlardan gelen parazitin
• Gelişmiş için maksimum oran birleştirme (MRC)
alıcı performansı
• Gelişmiş için döngüsel gecikme/kayma çeşitliliği (CDD/CSD)
aşağı bağlantı RF performansı
• Artırılmış menzil için uzay-zaman blok kodlaması (STBC) ve
geliştirilmiş alım
• Yüksek verimlilik hatası için düşük yoğunluklu eşlik denetimi (LDPC)
düzeltme ve artan verim
• Arttırılmış sinyal için huzme oluşturma (TxBF) iletin
güvenilirlik ve menzil
• Düşük gücü desteklemek için 802.11ax Hedef Bekleme Süresi (TWT)
istemci cihazları
• Hassasiyet için 802.11mc Hassas Zamanlama Ölçümü (FTM)
mesafe aralığı
kablosuz antenler
• AP-514: Harici bağlantı için dört (dişi) RP-SMA konnektörü
çift bantlı antenler (A0 ila A3, karşılık gelen
0 ila 3 radyo zincirleri ile).En kötü durum dahili kayıp
radyo arabirimi ve harici anten konektörleri arasında
(diplexing devresi nedeniyle): 2,4 GHz'de 1,3dB ve girişte 1,7dB
5GHz.
• AP-515: Dört entegre çift bant aşağı eğim
zirve ile 4x4 MIMO için çok yönlü antenler
2.4GHz'de 4.2dBi ve 5GHz'de 7.5dBi anten kazancı.
Yerleşik antenler yatay tavan için optimize edilmiştir
AP'nin monte edilmiş yönü.için aşağı eğim açısı
maksimum kazanç kabaca 30 derecedir.
- Antenlerin her birinin desenlerini birleştirmek
MIMO telsizleri, etkin anten başına tepe kazancı
model 2.4GHz'de 3.8dBi ve 5GHz'de 4.6dBi'dir.

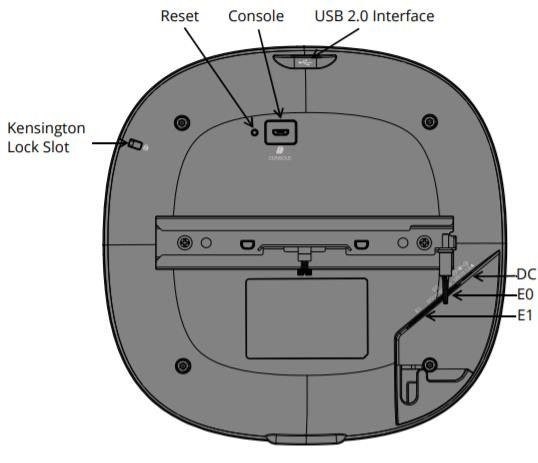

Ek arayüzler
• E0: HPE SmartRate bağlantı noktası (RJ-45, anlaşmalı maksimum
hız 2,5 Gb/sn)
- Bağlantı hızını otomatik algılama (100/1000/2500BASE-T)
ve MDI/MDX
- 2,5 Gb/sn hız, NBase-T ile uyumludur ve
802.3bz spesifikasyonları
- PoE-PD: 48Vdc (nominal) 802.3af/at/bt (sınıf 3 veya üstü)
- 802.3az Enerji Verimli Ethernet (EEE)
• E1: 10/100/1000BASE-T Ethernet ağ arayüzü (RJ-45)
- Otomatik algılamalı bağlantı hızı ve MDI/MDX
- 802.3az Enerji Verimli Ethernet (EEE)
• Her iki ağ arasında bağlantı toplama (LACP) desteği
fazlalık ve artırılmış kapasite için bağlantı noktaları
• DC güç arabirimi: 12Vdc (nominal, +/- %5), kabul eder
2,1 mm/5,5 mm merkez pozitif dairesel tapa,
9,5 mm uzunluk
• USB 2.0 ana bilgisayar arabirimi (A Tipi konektör)
- Bağlı bir cihaza 1A / 5W'a kadar kaynak sağlama kapasitesi
• Bluetooth 5 ve Zigbee (802.15.4) radyo (2,4 GHz)
- Bluetooth 5: 8dBm'ye kadar iletim gücü (sınıf 1) ve
-95dBm alma hassasiyeti
- Zigbee: 8dBm'ye kadar iletim gücü ve -97dBm'ye kadar alım
duyarlılık
- Entegre dikey polarize çok yönlü anten
kabaca 30 derece aşağı eğim ve 3,5dBi'lik tepe kazancı ile
(AP-515) veya 4.9dBi (AP-514)
• Görsel göstergeler (iki çok renkli LED): Sistem ve
Radyo durumu
• Sıfırlama düğmesi: fabrika ayarlarına sıfırlama, LED modu kontrolü (normal/kapalı)
• Seri konsol arabirimi (tescilli, micro-B USB
fiziksel jak)
• Kensington güvenlik yuvası
Güç kaynakları ve güç tüketimi
• AP, doğrudan DC gücünü ve Power over'ı destekler
Ethernet (PoE; E0 bağlantı noktasında)
• Her iki güç kaynağı da mevcut olduğunda, DC gücü
PoE'ye göre öncelik
• Güç kaynakları ayrı satılır;sıralamaya bakın
Ayrıntılar için aşağıdaki bilgi bölümü
• DC veya 802.3at (sınıf 4) / 802.3bt (sınıf) tarafından çalıştırıldığında
5) PoE, AP kısıtlama olmaksızın çalışacaktır.
• 802.3af (sınıf 3) PoE ve IPM ile çalıştırıldığında
özellik etkinleştirildi, AP sınırsız modda başlayacak,
ancak PoE bütçesine bağlı olarak kısıtlamalar uygulayabilir
ve gerçek güç.Uygulanacak IPM kısıtlamaları ve
hangi sıra, programlanabilir.
• AP'yi 802.3af (sınıf 3 veya altı) PoE ile çalıştırma
kaynak ve IPM devre dışı desteklenmez (AP hariç
evreleme;hiçbir radyo etkinleştirilmeyecektir).
• Maksimum (en kötü durum) güç tüketimi:
- DC destekli: 16.0W
- PoE destekli (802.3af, IPM etkin): 13,5 W
- PoE destekli (802.3at/bt): 20,8 W
- Yukarıdaki tüm numaralar harici bir USB cihazı içermez
bağlı.Tam 5 W güç bütçesini tedarik ederken
böyle bir cihaza artan (en kötü durum) güç
AP için tüketim 5,7 W'a kadar (PoE destekli) veya
5,5 W (DC beslemeli).
• Bekleme modunda maksimum (en kötü durum) güç tüketimi:
12,6 W (PoE) veya 9,7 W (DC)
• Derin uykuda maksimum (en kötü durum) güç tüketimi
mod: 5,9 W (PoE) veya 1,5 W (DC)
Montaj detayları
Bir montaj braketi cihazın arkasına önceden takılmıştır.
AP.Bu braket, AP'yi (satılan) herhangi birine sabitlemek için kullanılır.
ayrı olarak) montaj kitleri;sipariş Bilgileri bölümüne bakın
Ayrıntılar için aşağıda.
Mekanik özellikler
• Boyutlar/ağırlık (AP-515; ünite, montaj braketi hariç):
- 200 mm (G) x 200 mm (D) x 46 mm (Y)/
7,9" (G) x 7,9" (D) x 1,8" (Y)
- 810 gr/28,5 ons
• Boyutlar/ağırlık (AP-515; nakliye):
- 230 mm (G) x 220 mm (D) x 72 mm (Y)/
9,1” (G) x 8,7” (D) x 2,8” (Y)
- 1010 gr/35,5 ons
Çevresel özellikler
• Çalışma koşulları
- Sıcaklık: 0C - +50C/+32F - +122F
- Nem: %5 - %93, yoğuşmasız
- AP, hava işleme alanlarında kullanım için derecelendirilmiş plenumdur
- ETS 300 019 sınıf 3.2 ortamları
• Saklama ve taşıma koşulları
- Sıcaklık: -40C ila +70C/-40F ila +158F
- Nem: %5 - %93, yoğuşmasız
- ETS 300 019 sınıf 1.2 ve 2.3 ortamları
Güvenilirlik
Arızalar Arası Ortalama Süre (MTBF): +25C'de 560.000 saat (64 yıl)
Çalışma sıcaklığı.
Mevzuata uygunluk
• FCC/ISED
• CE İşaretli
• RED Direktifi 2014/53/EU
• EMC Direktifi 2014/30/EU
• Düşük Voltaj Direktifi 2014/35/EU
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Demiryolu Sertifikaları (Yalnızca AP-515):
- EN 50155:2017 – Demiryolu Uygulamaları
- EN 50121-1:2017 – Demiryolu EMC
- EN 50121-3-2 – Demiryolu EMC
- EN 50121-4:2016 – Demiryolu Bağışıklığı
- IEC 61373 ed2:2008 – Demiryolu Şok ve Titreşim
Daha fazla ülkeye özgü düzenleme bilgisi ve
onaylar için lütfen Aruba temsilcinizle görüşün.
Düzenleyici model numaraları
• AP-514: APIN0514
• AP-515: APIN0515
sertifikalar
• UL2043 plenum derecesi
• Wi-Fi Birliği:
- Wi-Fi SERTİFİKALI a, b, g, n, ac, axe
- WPA, WPA2 ve WPA3 – CNSA opsiyonlu Enterprise,
Kişisel(SAE), Gelişmiş Açık ( OWE)
- WMM, WMM-PS, W-Fi Çevik Çoklu Bant
- Geçiş noktası (sürüm 2)
- Wi-Fi Konumu
• Bluetooth SIG'i
GARANTİ
Aruba'nın donanım sınırlı ömür boyu garantisi.
MİNİMUM İŞLETİM SİSTEMİ YAZILIMI
VERSİYONLAR
• ArubaOS ve Aruba InstantOS 8.4.0.0 (bazı
kısıtlamalar).Sınırsız çalışma için 8.6.0.0 veya üstünü kullanın.
• ArubaOS 10.0.0.0
