NVIDIA MFP7E20-N015 Optik Fiber Kablo - Yüksek Yoğunluklu 800G/400G Veri Merkezi Çözümü

1. Ürüne Genel Bakış

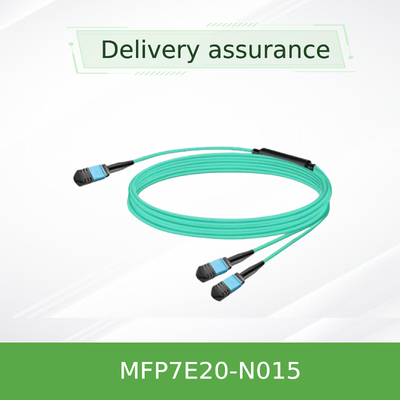

NVIDIA MFP7E20-N015, yeni nesil veri merkezleri için tasarlanmış yüksek performanslı bir çok modlu optik fiber kablodur. Bu pasif fiber kablo, 800G OSFP alıcı-vericileri ve 400G OSFP/QSFP112 uç noktaları arasında esnek bağlantı sağlayan 4 kanallıdan çift 2 kanallıya bir ayırıcı yapılandırmasına sahiptir. 15 metre uzunluğunda ve OM4 fiber derecesi ile, minimum sinyal kaybı ve yansıma ile şerit başına 200G'ye kadar yüksek hızlı veri iletimini destekler.

2. Temel Özellikler

• Geri yansımayı azaltmak için MPO-12/APC açılı cilalı konektörler
• Doğrudan alıcı-verici bağlantısı için Tip-B çapraz fiber eşlemesi
• Gelişmiş güvenlik için Düşük Duman Sıfır Halojen (LSZH) ceket
• Kısa mesafeli uygulamalar için optimize edilmiş 50/125 µm çok modlu fiberler
• InfiniBand NDR, Ethernet ve NVLink protokollerini destekler
• Telcordia GR-1435 ve IEC 61754-7 uyumlu

3. Teknoloji ve Standartlar

MFP7E20 serisi, optik geri yansımayı en aza indirmek ve sinyal bütünlüğünü korumak için 8 derecelik bir cilaya sahip MPO-12/APC konektörleri kullanır. IEC 61754-7, ANSI/TIA/EIA 604-5 dahil olmak üzere uluslararası standartlara uygundur ve GR-1435 gereksinimleri altında test edilmiştir. Kablo, hem OSFP hem de QSFP112 form faktörlerini destekleyerek, yüksek yoğunluklu ortamlar için çok yönlü bir optik fiber kablodur.

4. Çalışma Prensibi

Kablo, bir uçtan gelen iletim hatlarının karşı uçtaki alım hatlarıyla hizalandığı bir Tip-B çapraz topoloji kullanır. Her MPO-12 konektörü 8 aktif fiber (4 Tx, 4 Rx) ve 4 inaktif mukavemet elemanı kullanır. Açılı fiziksel temas (APC) yüzeyi, yansıyan ışığı alıcı-vericiden uzaklaştırarak, ≥35 dB'lik bir dönüş kaybı ile temiz sinyal iletimi sağlar.

5. Uygulamalar

Aşağıdakilerdeki NVIDIA ConnectX-7 adaptörlerini ve BlueField-3 DPUs'larını 800G OSFP anahtarlarına bağlamak için idealdir:

• Yüksek performanslı hesaplama (HPC) kümeleri
• Bulut veri merkezleri
• Yapay zeka eğitim altyapısı
• Depolama alanı ağları (SAN'lar)

6. Teknik Özellikler ve Seçim Kılavuzu

7. Avantajlar

• UPC konektörlerine kıyasla üstün yansıma kontrolü
• Raflarda daha kolay yönlendirme için esnek yuvarlak ceket
• Hızlı kurulum ve sökme için itme-çekme kilitleme mekanizması
• NVIDIA MMA4Z00 ve MMA1Z00 alıcı-vericileri ile uyumlu

8. Servis ve Destek

Tüm pasif fiber kablolar ömür boyu garanti ile gelir. 7/24 teknik destek, stoktaki ürünler için aynı gün kargolama ve talep üzerine özel etiketleme sunuyoruz. Ekibimiz, büyük ölçekli dağıtımlar için entegrasyon rehberliği sağlar.

9. Sıkça Sorulan Sorular

S: Bu kabloyu MPO-12/UPC alıcı-vericilerle kullanabilir miyim?
C: Hayır. Farklı cila açıları nedeniyle APC ve UPC konektörleri uyumlu değildir.

S: Maksimum erişim mesafesi nedir?
C: OM4 fiber ile 50 metreye kadar, 4'ten fazla konektör bağlantısı olmaması koşuluyla.

S: Bu fiber kablo QSFP112 portları ile uyumlu mu?
C: Evet, MPO'dan dubleks fiber breakout kasetleri aracılığıyla.

10. Önlemler

• Takmadan önce daima optik temizleme araçları kullanın
• Aynı çift portlu OSFP alıcı-vericide düz ve ayırıcı kabloları karıştırmayın
• 30 mm'nin altında bükülme yarıçapından kaçının
• -40°C ile 85°C arasında kuru koşullarda saklayın
