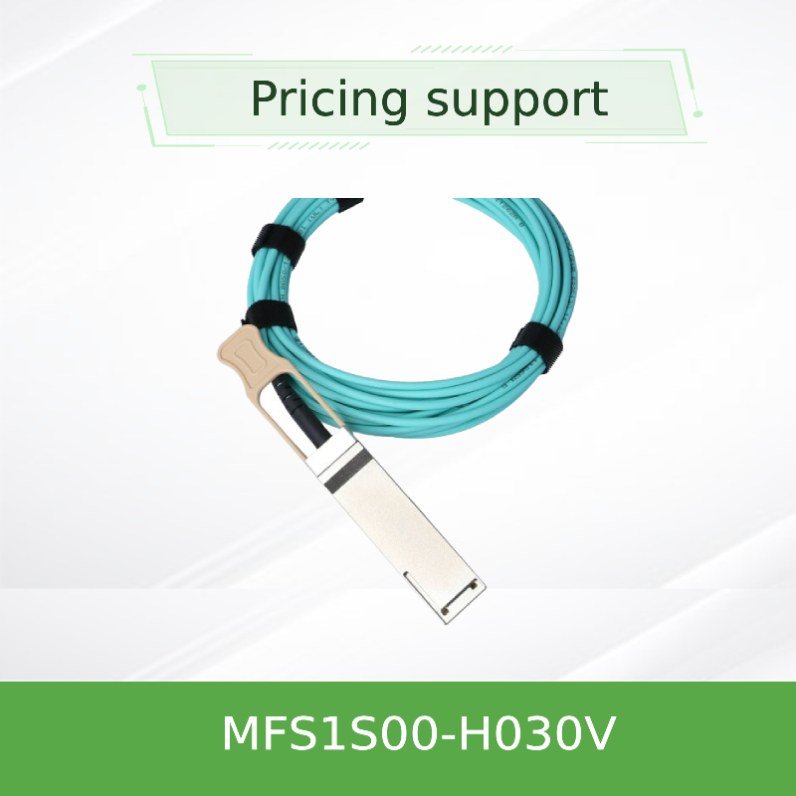

MFS1S00-HxxxV 200 Gb/sn QSFP56 MMF AOC Ürün Teknik Özellikleri

giriiş

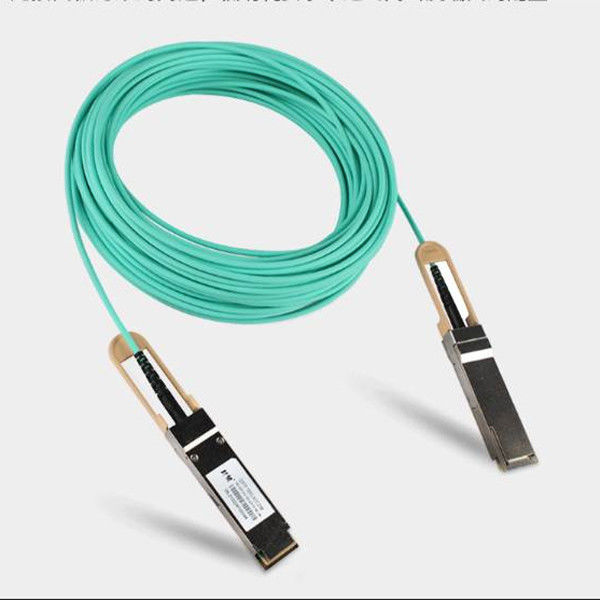

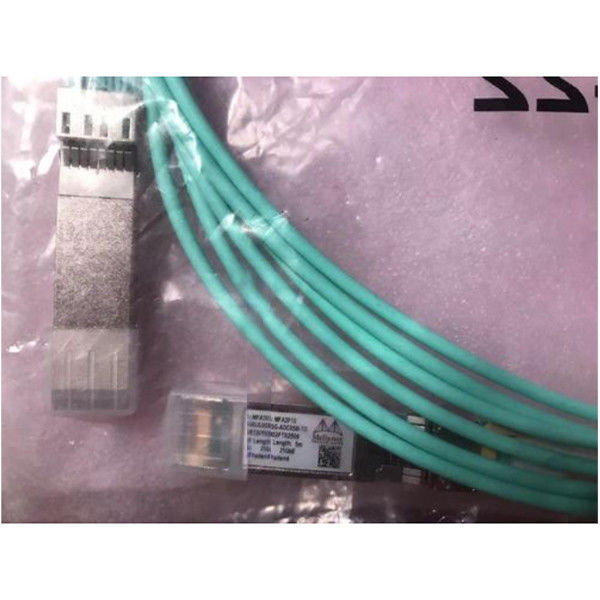

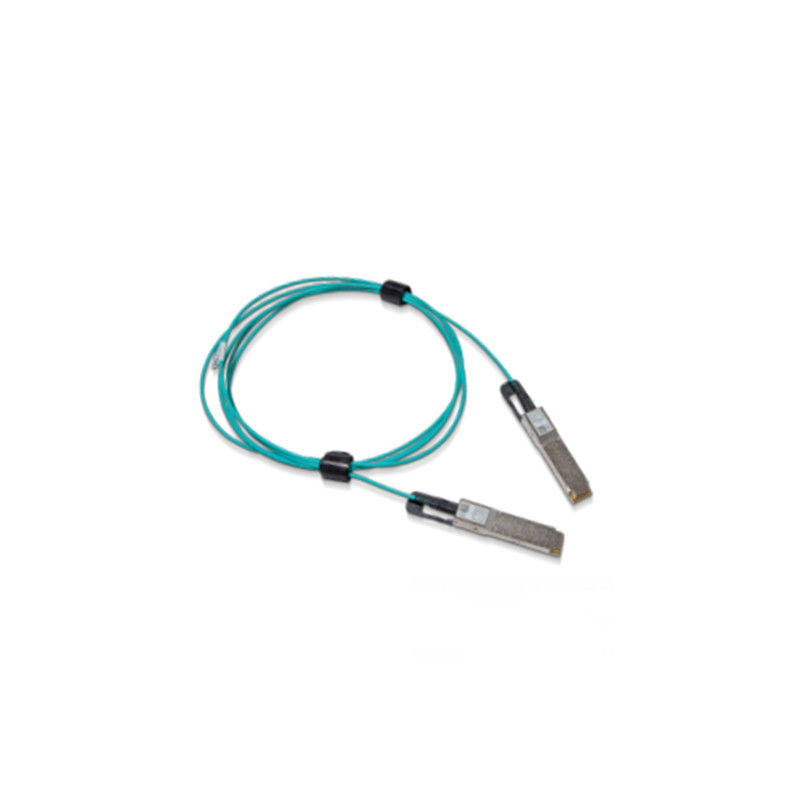

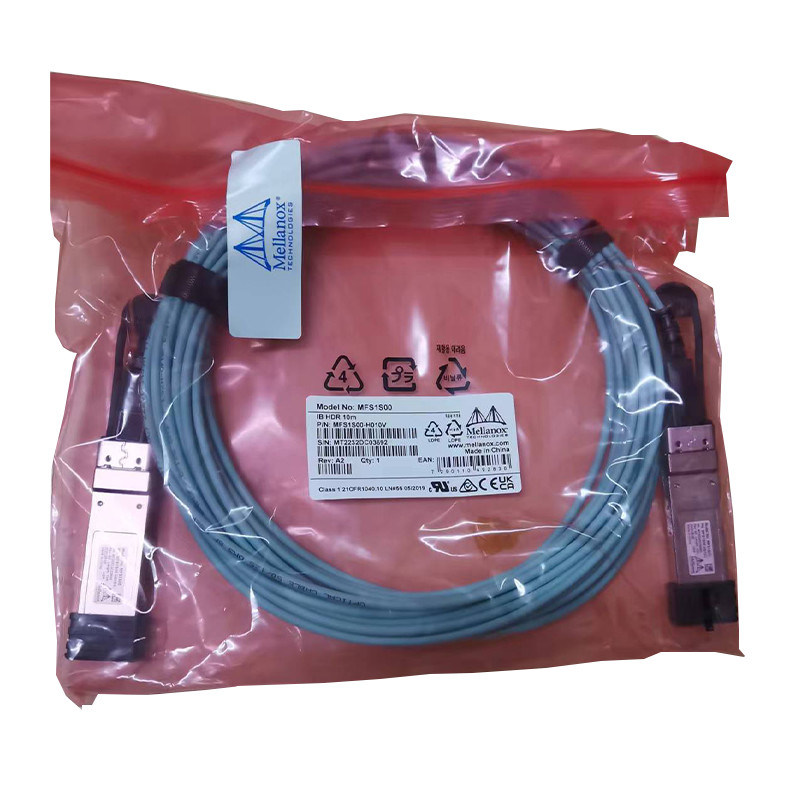

NVIDIA® MFS1S00, 200 Gb/sn InfiniBand (IB) HDR (Yüksek Veri Hızı) sistemlerinde kullanılmak üzere tasarlanmış QSFP56 VCSEL tabanlı (Dikey Boşluklu Yüzey Yayan Lazer) aktif optik kablodur (AOC).

MFS1S00 AOC, yüksek bağlantı noktası yoğunluğu ve yapılandırılabilirlik ile veri merkezlerindeki pasif bakır kablolardan çok daha uzun erişim sunar.AOC çalışır durumda takılabilir olduğundan, takılması ve değiştirilmesi kolaydır.

MFS1S00, elektrik tarafında ana sisteme doğru standart bir SFF-8665 uyumlu QSFP56 bağlantı noktasına sahiptir.Uç başına dört adet çok modlu fiber (MMF) optik alıcı-verici içerir ve her biri 50 Gb/sn'ye varan veri hızlarında çalışır.

MFS1S00, hem optik vericileri hem de alıcıları için 50 Gb/s hıza kadar şerit başına seçilebilir yeniden zamanlama sunar.

NVIDIA'nın benzersiz kaliteli kablo çözümleri, veri merkezi ara bağlantıları için güç açısından verimli bağlantı sağlar.Düşük maliyetle daha yüksek bağlantı noktası bant genişliği, yoğunluk ve yapılandırılabilirlik ve veri merkezlerinde azaltılmış güç gereksinimi sağlar.Titiz üretim testleri, kullanıma hazır en iyi kurulum deneyimini, performansı ve dayanıklılığı sağlar.

Ana Özellikler
IBTA IB HDR'yi destekler
200 Gb/sn'ye kadar
4x 50 Gb/sn PAM4 modülasyonu
Programlanabilir Rx çıkış genliği ve ön vurgu
SFF-8665 uyumlu QSFP56 bağlantı noktası
Tek 3.3V güç kaynağı
5,0 W güç tüketimi (tip., her iki uçta, yeniden zamanlamalı)
100 m uzunluğa kadar
Çalışırken takılabilir
RoHS uyumlu
SFF-8636 uyumlu I2C yönetim arabirimi
Uygulamalar
200Gb InfiniBand HDR Sistemlerini destekler
SN3700 ve SN4600 anahtarları arasında 200 GbE'yi destekler

Ana Özellikler
30 ila 100 metreye ulaşır
En düşük maliyetli, en düşük güç tüketen optik bağlantı
Optik konektör içermeyen eksiksiz bir kablo tertibatı
DAC kablolarıyla aynı konfigürasyonlarda mevcuttur
Her ihtiyaç için kapsamlı 25/50/100/200/400G ürün teklifi
NVIDIA GPU, DGX™, EGX™ ve DPU sistemlerinde test edilmiş ve onaylanmıştır

Faydalar
İnce fiber kablo, maksimum hava akışı soğutması sağlar
Hafif ağırlık, minimum destekle yoğun elyaf çalışmasını sağlar
MPO optik konektörlerin olmaması güvenilirliği artırır ve bakımı azaltır
LinkX Optics tarafından tasarlanmış ve üretilmiştir
Canlı anahtarlama ve GPU tabanlı sistemlerde yüzde 100 fabrikada test edilmiştir
Zorlu çalışma koşullarında güvenilir çalışma için IEEE endüstri BER standartlarının ötesine geçecek şekilde tasarlanmıştır

Sipariş Bilgileri

Mutlak Maksimum Özellikler

Mutlak maksimum derecelendirmeler, aşıldığında cihazda hasar meydana gelebilecek değerlerdir.

Çalışma özellikleri ile mutlak maksimum değerler arasında uzun süreli çalıştırma amaçlanmamıştır ve cihazın kalıcı olarak bozulmasına neden olabilir.

çevresel özellikler

Bu tablo, ürünün çevresel özelliklerini gösterir.

Operasyonel Özellikler

Bu bölüm, normal çalışma için değer aralığını gösterir.Ana kart güç kaynağı filtrelemesi, SFF Komitesi Spesifikasyonunda önerildiği gibi tasarlanmalıdır.

1. DDMI üzerinden 75°C'ye kadar iç sıcaklık okumasına izin verilir.

Elektriksel Özellikler

notlar:

• Çoklu saat etki alanları yalnızca hat tarafı Rx'te desteklenir.Ana bilgisayar tarafı Rx, yalnızca tek bir saat alanını destekler.
• QSFP Tx CDR kilidi yalnızca Tx şeridi 1 veri iletiyorsa oluşabilir
• birlikte çalışabilirlik

AOC'lerle test edilen yapılandırmalar için lütfen sistem düzeyinde ürün (SLP) yeterlilik raporuna bakın.

Fiyat Seçimi

AOC, 0x57-0x58 kayıtlarına yazılarak kontrol edilen hız seçimini destekler.SFF-8636 Rev 2.9.2 Tablo 6'da tanımlandığı gibi, dört adede kadar bit hızını belirtmek için 0x57 baytında (87dec, Rxn_Rate_Select) her alıcı şeridine iki bit ve 0x58 baytında (88dec, Txn_Rate_Select) her verici şeridine iki bit atanır. -5 XN_RATE_SELECT KODLAMALARI.Dört şeridin hepsinin aynı hız seçim değerine sahip olması gerekir.

Aşağıdaki tablo, her bir oran seçme ayarı için oranı belirtir.

Hız Seçme Kodlamaları

Mekanik Özellikler
