200Gb/s HDR - 2x100Gb/s HDR100(QSFP56 - 2xQSFP56) MMF Aktif Optik Ayırıcı Kablo

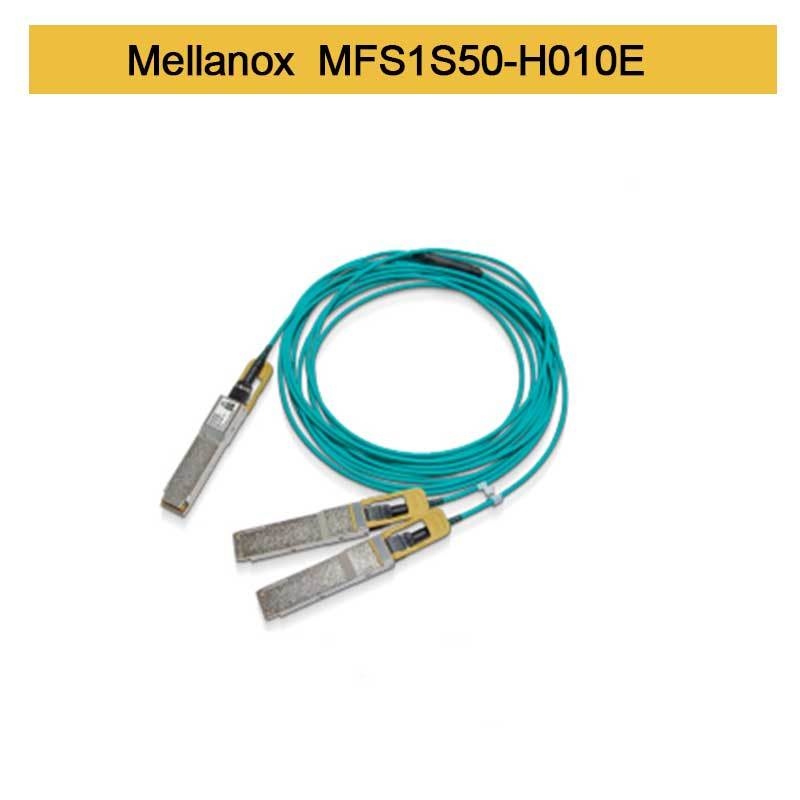

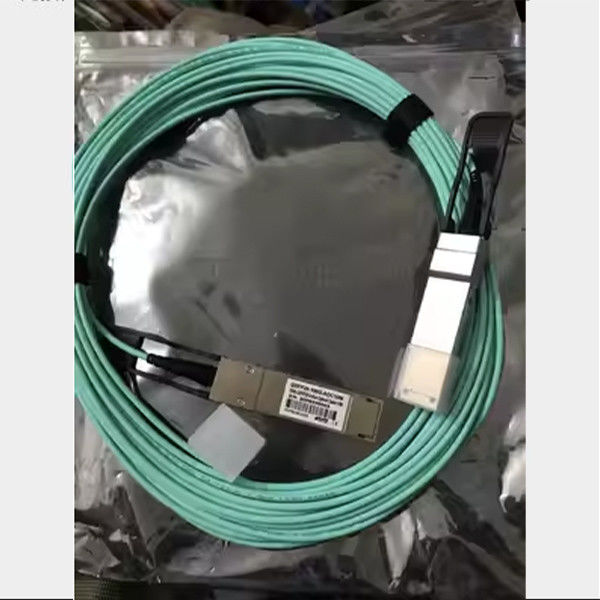

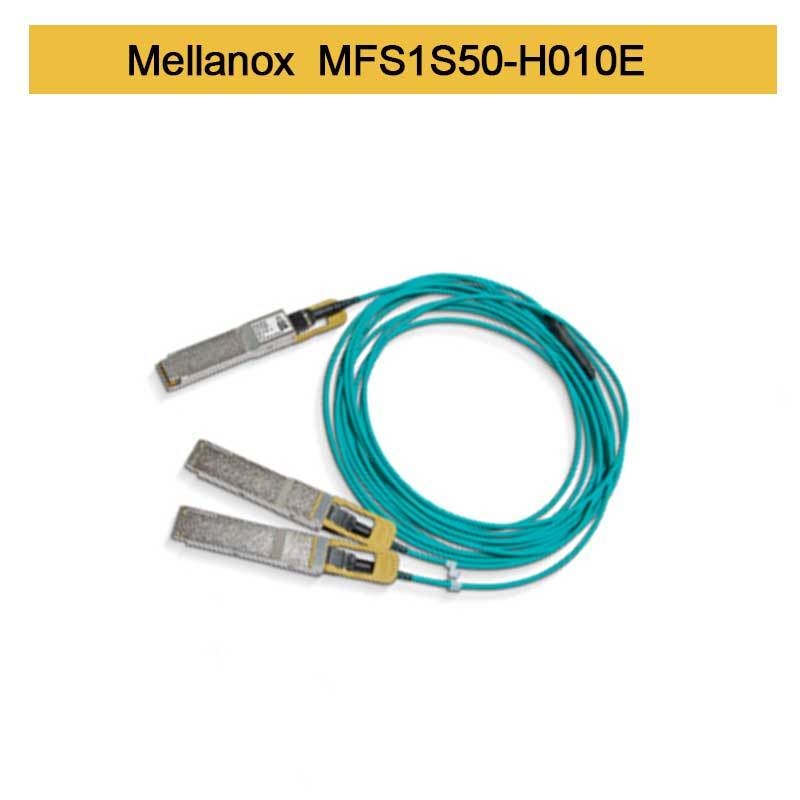

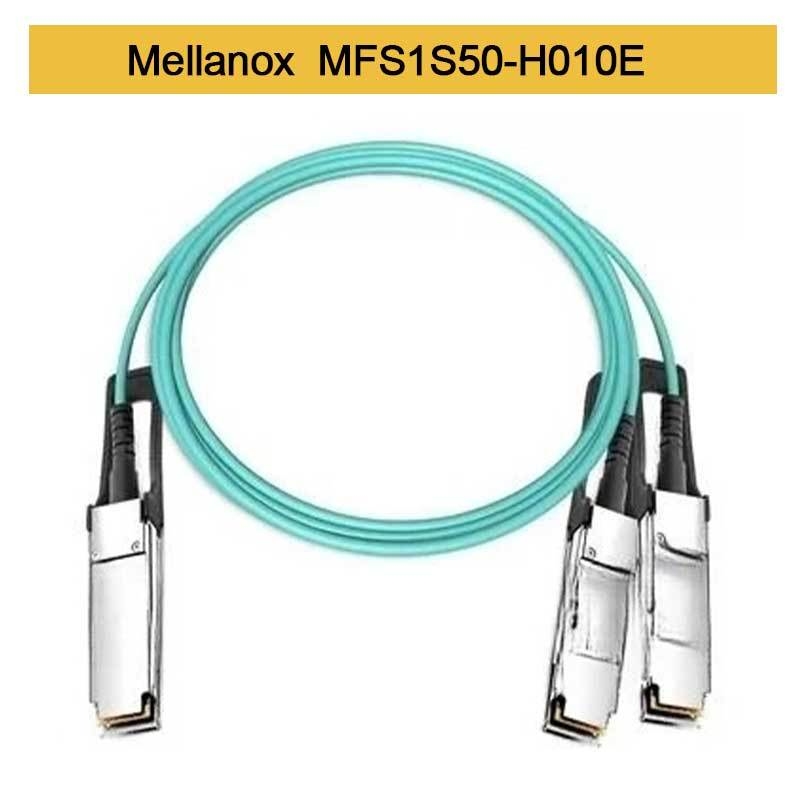

Mellanox® MFS1S50-HxxxE, 200Gb/s InfiniBand HDR (Yüksek Veri Hızı) sistemlerinde kullanılmak üzere tasarlanmış, uygun maliyetli, QSFP56 tabanlı (Dikey Boşluk Yüzey Yayan Lazer) bir 200Gb/s - 2 x 100Gb/s aktif optik ayırıcı kablodur (AOC).

MFS1S50-HxxxE kablosu, QSFP56 takılabilir çözüm için SFF-8665 ile uyumludur. Bir tarafında 200Gb/s konektör ve diğer tarafında iki ayrı 100Gb/s konektör (örneğin bir anahtar ve iki sunucu) bulunan sistem birimleri arasında bağlantı sağlar. Kablo, tek QSFP56 ucundaki 4 MMF (Çok Modlu Fiber) çiftinin her birinden gelen veri sinyallerini, QSFP56 çoklu bağlantı noktası uçlarının her birinin çiftine bağlar. Kablonun her bir QSFP56 ucu, ana sistem tarafından okunabilen ürün ve durum izleme bilgileri sağlayan bir EEPROM içerir.

Titiz üretim testleri, kutudan çıkar çıkmaz en iyi kurulum deneyimini, performansı ve dayanıklılığı sağlar.

Mellanox'un benzersiz kaliteli aktif fiber kablo çözümleri, veri merkezi ara bağlantıları için güç verimli bağlantı sağlar. Veri merkezlerinde daha yüksek bağlantı noktası bant genişliği, yoğunluk ve yapılandırılabilirlik, düşük maliyet ve azaltılmış güç gereksinimi sağlar.

NVIDIA® MFS1S50, 200Gb/s InfiniBand (IB) HDR (Yüksek Veri Hızı) sistemlerinde kullanılmak üzere tasarlanmış, uygun maliyetli, QSFP56 tabanlı (Dikey Boşluk Yüzey Yayan Lazer) bir 200Gb/s - 2 x 100Gb/s aktif optik ayırıcı kablodur (AOC).

MFS1S50 kablosu, QSFP56 takılabilir çözüm için SFF-8665 ile uyumludur. Bir tarafında 200Gb/s konektör ve diğer tarafında iki ayrı 100Gb/s konektör (örneğin bir anahtar ve iki sunucu) bulunan sistem birimleri arasında bağlantı sağlar. Kablo, tek QSFP56 ucundaki 4 MMF (Çok Modlu Fiber) çiftinin her birinden gelen veri sinyallerini, QSFP56 çoklu bağlantı noktası uçlarının her birinin çiftine bağlar. Kablonun her bir QSFP56 ucu, ana sistem tarafından okunabilen ürün ve durum izleme bilgileri sağlayan bir EEPROM içerir.

NVIDIA'nın benzersiz kaliteli kablo çözümleri, veri merkezi ara bağlantıları için güç verimli bağlantı sağlar. Düşük maliyetle daha yüksek bağlantı noktası bant genişliği, yoğunluk ve yapılandırılabilirlik sağlar ve veri merkezlerindeki güç gereksinimini azaltır.

Titiz üretim testleri, kutudan çıkar çıkmaz en iyi kurulum deneyimini, performansı ve dayanıklılığı sağlar.

Sipariş Bilgileri

Mutlak Maksimum Özellikler

Mutlak maksimum değerler, cihazın hasar görebileceği değerlerdir.

Çalışma özellikleriyle mutlak maksimum değerler arasındaki uzun süreli çalışma amaçlanmamıştır ve kalıcı cihaz bozulmasına neden olabilir.

Mutlak Maksimum Değerler

Çevresel Özellikler

Bu tablo, ürün için çevresel özellikleri göstermektedir.

Çalışma Özellikleri

Bu bölüm, normal çalışma için değer aralığını gösterir. Ana kart güç kaynağı filtrelemesi, SFF Komitesi Şartnamesinde önerildiği gibi tasarlanmalıdır.

Elektriksel Özellikler

Notlar:

• Çoklu saat etki alanları yalnızca hat tarafı Rx'te desteklenir. Ana bilgisayar tarafı Rx yalnızca tek bir saat etki alanını destekler.
• QSFP Tx CDR kilidi yalnızca Tx şeridi 4 veri ilettiğinde gerçekleşebilir.

Elektrostatik Deşarj (ESD)

Bu ürün, tipik veri merkezi çalışma ortamlarındaki ESD seviyeleriyle uyumludur ve Düzenleyici Uygunluk Bölümünde listelenen standartlara uygun olarak sertifikalandırılmıştır. Ürün, nakliye sırasında korunması için tüm konektörlerde koruyucu kapaklarla birlikte gönderilir. Yüksek hızlı kabloların ve optik alıcı-vericilerin normal kullanımında ve çalıştırılmasında, sunucu/anahtarın QSFP kafesine takılması sırasında ESD endişe vericidir. Bu nedenle, standart ESD kullanım önlemlerine uyulmalıdır. Bunlar arasında topraklı bilek/ayakkabı kayışları ve bir kablo/alıcı-vericinin çıkarıldığı/takıldığı her yerde ESD zemini kullanımı yer alır. Kurulumdan sonra ana ekipman şasisinin dışına yapılan elektrostatik deşarjlar, sistem seviyesinde ESD gereksinimlerine tabidir.

Kullanım ve Temizlik

Alıcı-verici, akım dalgalanmalarına ve aşırı gerilim olaylarına maruz kalmaktan zarar görebilir. Mutlak Maksimum Değerlerde tanımlanan koşullara maruz kalmayı kısıtlamaya özen gösterin. Elektrostatik deşarj duyarlı cihazlar için normal kullanım önlemlerine uyun. Alıcı-verici, hem elektrik hem de optik portta toz kapakları ile birlikte gönderilir. Optik port üzerindeki kapak, fiber kablo bağlı olmadığında her zaman takılı olmalıdır. Optik konektör, kablo veya kapak olmadığında açığa çıkan gömülü bir konektör yüzeyine sahiptir.

Fiber kabloyu takmadan önce, kirlenmeyi önlemek için kablo konektörünü temizleyin. Toz kapağı, optiklerin temiz kalmasını sağlar ve ek temizliğe gerek yoktur. Kirlenme durumunda, standart temizleme araçları ve yöntemleri kullanılmalıdır. Sıvı uygulanmamalıdır.

Birlikte Çalışabilirlik

AOC'lerle test edilen konfigürasyonlar için lütfen sistem seviyesi ürün (SLP) yeterlilik raporuna bakın.

Hız Seçimi

AOC, 0x57-0x58 kayıtlarına yazarak kontrol edilen hız seçimini destekler. SFF-8636 Rev 2.9.2 Tablo 6-5 XN_RATE_SELECT ENCODINGS'de tanımlandığı gibi, dört adede kadar bit hızını belirtmek için bayt 0x57'de (87dec, Rxn_Rate_Select) her bir alıcı şeridi için iki bit ve bayt 0x58'de (88dec, Txn_Rate_Select) her bir verici şeridi için iki bit atanmıştır. Dört şeridin tümünün aynı hız seçimi değerine sahip olması gerekir.

Aşağıdaki tablo, her hız seçimi ayarı için hızı belirtir.

Hız Seçimi Kodlamaları

Mekanik Özellikler

Yüksek Hızlı Ara Bağlantılar
Veri merkezi trafiğindeki ve bulut bilişimdeki son hızlı büyüme, sunucu sanallaştırması, yazılım tanımlı ağlar (SDN'ler) ve bulut içi bilişimin hızla benimsenmesi nedeniyle makineden makineye trafikta muazzam artışlara neden oldu. Şimdi, Yapay Zeka (AI) makine öğrenimi (ML) GPU tabanlı sistemlerini eğitmek için terabaytlarca verinin ağ oluşturulması için büyük bant genişliği gereksinimlerini ekleyin.

Bu, yüksek bant genişliği ve düşük gecikme süreli ağlara yönelik büyük talepleri tetikliyor. Yüksek hızlı DAC ve AOC kabloları ve optik alıcı-verici ara bağlantıları, bu modern veri merkezi teknolojilerinde kritik bir rol oynamaktadır.

NVIDIA® Mellanox® LinkX® kablo ve alıcı-verici ürün ailesi, Bulut, HPC, Web 2.0, Kurumsal, telekom, depolama ve yapay zeka, veri merkezi uygulamaları için sektörün en eksiksiz 10, 25, 40, 50, 100, 200 ve 400GbE Ethernet ve EDR, HDR ve InfiniBand'de NDR ürün hattını sunmaktadır.

LinkX kabloları ve alıcı-vericiler genellikle, ağ altyapısı boyunca anahtardan anahtara uygulamalarda ve NVIDIA GPU'ları ve CPU sunucularındaki ağ adaptörlerine ve depolamaya veya yukarı doğru, raf üstü anahtarları bağlamak için kullanılır.
