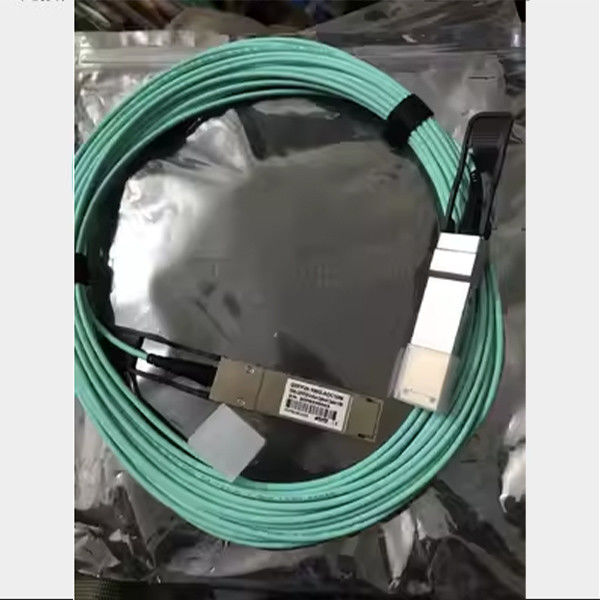

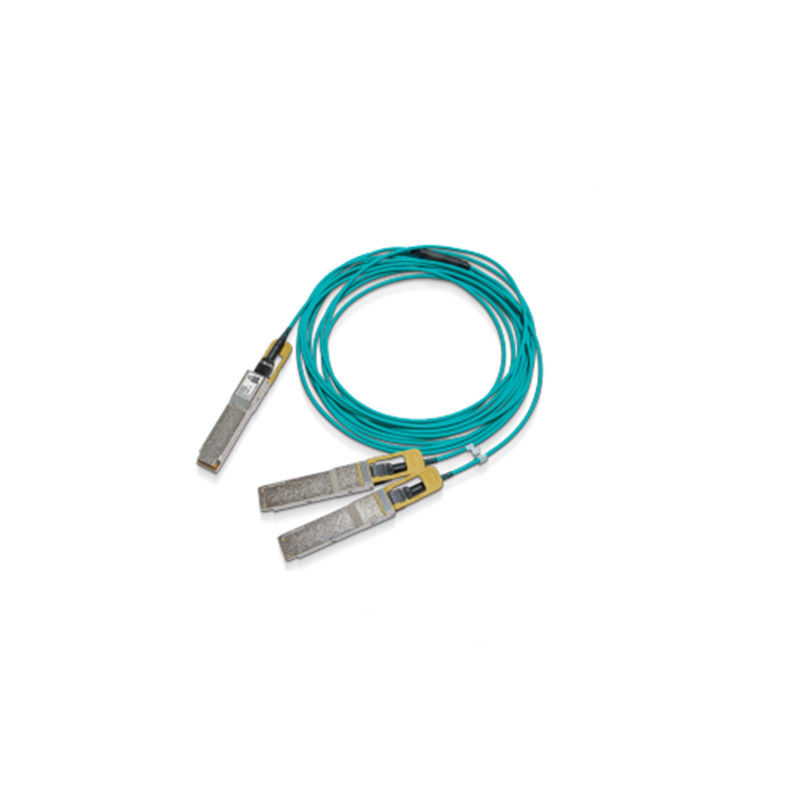

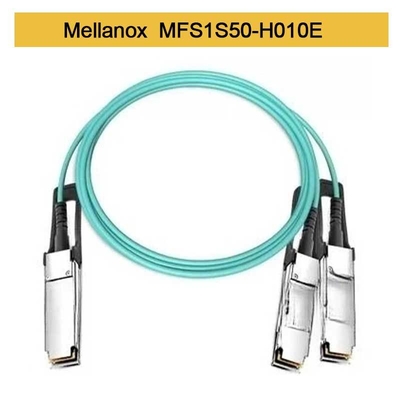

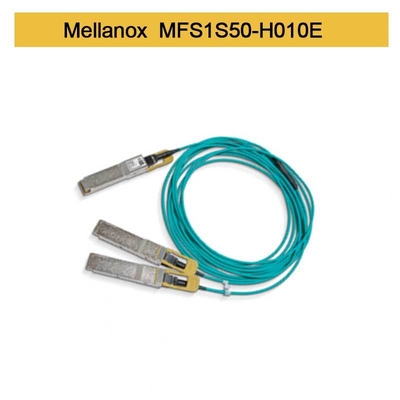

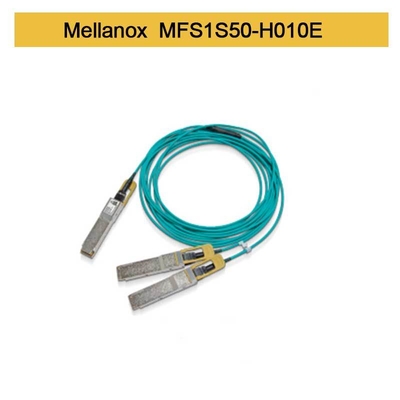

200Gb/s HDR - 2x100Gb/s HDR100(QSFP56 - 2xQSFP56) MMFActive Optik Ayırıcı Kablo

Mellanox® MFS1S50-HxxxE, 200Gb/sn InfiniBand HDR'de (Yüksek Veri Hızı) kullanılmak üzere tasarlanmış QSFP56 VCSEL tabanlı (Dikey Boşluklu Yüzey Yayan Lazer), uygun maliyetli 200Gb/s - 2 x 100Gb/s aktif optik ayırıcı kablodur (AOC). ) sistemler.

MFS1S50-HxxxE kablosu, QSFP56 takılabilir çözümü için SFF-8665 ile uyumludur.Anahtar ve iki sunucu gibi bir tarafta 200 Gb/sn konektör ve diğer tarafta iki ayrı 100 Gb/sn konektör ile sistem birimleri arasında bağlantı sağlar.Kablo, tek QSFP56 ucundaki 4 MMF (Çok Modlu Fiber) çiftinin her birinden gelen veri sinyallerini, QSFP56 çoklu bağlantı noktası uçlarının her birinin ikili çiftine bağlar.Kablonun her bir QSFP56 ucu, ana sistem tarafından okunabilen ürün ve durum izleme bilgileri sağlayan bir EEPROM içerir.

Titiz üretim testleri, kullanıma hazır en iyi kurulum deneyimini, performansı ve dayanıklılığı sağlar.

Mellanox'un benzersiz kaliteli aktif fiber kablo çözümleri, veri merkezi ara bağlantıları için güç açısından verimli bağlantı sağlar.Düşük maliyetle daha yüksek bağlantı noktası bant genişliği, yoğunluk ve yapılandırılabilirlik ve veri merkezlerinde azaltılmış güç gereksinimi sağlarlar.

NVIDIA® MFS1S50, 200 Gb/sn InfiniBand (IB) HDR'de ( Yüksek Veri Hızı) sistemleri.

MFS1S50 kablosu, QSFP56 takılabilir çözüm için SFF-8665 ile uyumludur.Anahtar ve iki sunucu gibi bir tarafta 200 Gb/sn konektör ve diğer tarafta iki ayrı 100 Gb/sn konektör ile sistem birimleri arasında bağlantı sağlar.Kablo, tek QSFP56 ucundaki 4 MMF (Çok Modlu Fiber) çiftinin her birinden gelen veri sinyallerini, QSFP56 çoklu bağlantı noktası uçlarının her birinin ikili çiftine bağlar.Kablonun her bir QSFP56 ucu, ana sistem tarafından okunabilen ürün ve durum izleme bilgileri sağlayan bir EEPROM içerir.

NVIDIA'nın benzersiz kaliteli kablo çözümleri, veri merkezi ara bağlantıları için güç açısından verimli bağlantı sağlar.Düşük maliyetle daha yüksek bağlantı noktası bant genişliği, yoğunluk ve yapılandırılabilirlik ve veri merkezlerinde azaltılmış güç gereksinimi sağlar.

Titiz üretim testleri, kullanıma hazır en iyi kurulum deneyimini, performansı ve dayanıklılığı sağlar.

Sipariş Bilgileri

Mutlak Maksimum Özellikler

Mutlak maksimum derecelendirmeler, aşıldığında cihazda hasar meydana gelebilecek değerlerdir.

Çalışma özellikleri ile mutlak maksimum değerler arasında uzun süreli çalıştırma amaçlanmamıştır ve cihazın kalıcı olarak bozulmasına neden olabilir.

Mutlak Maksimum Puanlar

çevresel özellikler

Bu tablo, ürünün çevresel özelliklerini göstermektedir.

Operasyonel Özellikler

Bu bölüm, normal çalışma için değer aralığını gösterir.Ana kart güç kaynağı filtrelemesi, SFF Komitesi Spesifikasyonunda önerildiği gibi tasarlanmalıdır.

Elektriksel Özellikler

notlar:

• Çoklu saat etki alanları yalnızca hat tarafı Rx'te desteklenir.Ana bilgisayar tarafı Rx, yalnızca tek bir saat alanını destekler.
• QSFP Tx CDR kilidi, yalnızca Tx şerit 4 veri iletiyorsa gerçekleşebilir.

Elektrostatik Deşarj (ESD)

Bu ürün, tipik veri merkezi işletim ortamlarındaki ESD seviyeleriyle uyumludur ve Mevzuata Uygunluk Bölümünde listelenen standartlara göre onaylanmıştır.Ürün, nakliye sırasında korunması için tüm konektörlerde koruyucu kapaklarla birlikte gönderilir.Yüksek hızlı kabloların ve optik alıcı-vericilerin normal kullanımında ve çalışmasında, sunucunun/anahtarın QSFP kafesine yerleştirme sırasında ESD önemlidir.Bu nedenle, standart ESD kullanım önlemlerine uyulmalıdır.Bunlar, bir kablonun/alıcı-vericinin çıkarıldığı/takıldığı her yerde topraklanmış bilek/ayakkabı kayışlarının ve ESD zeminin kullanımını içerir.Kurulumdan sonra ana ekipman kasasının dışına yapılan elektrostatik deşarjlar, sistem seviyesindeki ESD gerekliliklerine tabidir.

Taşıma ve Temizleme

Alıcı-verici, akım dalgalanmalarına ve aşırı voltaj olaylarına maruz kalması nedeniyle hasar görebilir.Maruziyeti Mutlak Maksimum Derecelerde tanımlanan koşullarla sınırlandırmaya özen gösterin.Elektrostatik deşarja duyarlı cihazlar için normal kullanım önlemlerine uyun.Telsiz, hem elektrik hem de optik bağlantı noktasında toz kapakları ile gönderilir.Fiber kablo bağlı olmadığında optik bağlantı noktası üzerindeki kapak her zaman yerinde olmalıdır.Optik konektör, kablosu veya kapağı olmadığında ortaya çıkan girintili bir konektör yüzeyine sahiptir.

Fiber kabloyu takmadan önce, kablo konektörünü kirlenmesini önlemek için temizleyin.Toz kapağı, optiğin temiz kalmasını ve ek temizlik gerekmemesini sağlar.Kirlenme durumunda, standart temizleme araçları ve yöntemleri kullanılmalıdır.Sıvılar uygulanmamalıdır.

birlikte çalışabilirlik

AOC'lerle test edilen yapılandırmalar için lütfen sistem düzeyinde ürün (SLP) yeterlilik raporuna bakın.

Fiyat Seçimi

AOC, 0x57-0x58 kayıtlarına yazılarak kontrol edilen hız seçimini destekler.SFF-8636 Rev. -5 XN_RATE_SELECT KODLAMALARI.Dört şeridin hepsinin aynı hız seçim değerine sahip olması gerekir.

Aşağıdaki tablo, her bir oran seçme ayarı için oranı belirtir.

Hız Seçme Kodlamaları

Mekanik Özellikler

Yüksek Hızlı Bağlantılar
Veri merkezi trafiğindeki ve bulut bilgi işlemdeki son hızlı büyüme, sunucu sanallaştırma, yazılım tanımlı ağlar (SDN'ler) ve bulut içi bilgi işlemin hızla benimsenmesi nedeniyle makineden makineye trafikte muazzam artışlara neden oldu.Şimdi, Yapay Zeka (AI) makine öğrenimi (ML) GPU tabanlı sistemlerin eğitimi için terabaytlarca verinin ağ bağlantısı için devasa bant genişliği gereksinimlerini ekleyin.

Bu, yüksek bant genişliği ve düşük gecikmeli ağlar için büyük talepler yaratıyor.Yüksek hızlı DAC ve AOC kabloları ve optik alıcı-verici ara bağlantıları, bu modern veri merkezi teknolojilerinde kritik bir rol oynuyor.

NVIDIA® Mellanox® LinkX® ürün kablo ve alıcı-verici ailesi, Bulut, HPC için InfiniBand ürünlerinde Ethernet ve EDR, HDR ve NDR'de endüstrinin en eksiksiz 10, 25, 40, 50, 100, 200 ve 400GbE serisini sağlar. , Web 2.0, Enterprise, telekomünikasyon, depolama ve yapay zeka, veri merkezi uygulamaları.

LinkX kabloları ve alıcı-vericiler genellikle, raf üstü anahtarları aşağıya NVIDIA GPU'lardaki ve CPU sunucularındaki ağ adaptörlerine ve depolamaya ve/veya ağ altyapısı genelinde anahtardan anahtara uygulamalarda yukarıya bağlamak için kullanılır.
