2 m HDR100 Mellanox DAC Kablosu Doğrudan Takılan Fiber Kablo MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP7H50-H002R26 |
| Belge: | MCP7H50-H002R26.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Durum: | Yeni ve Orijinal | Kullanılabilirlik: | Stoklamak |
|---|---|---|---|
| Garanti Zamanı: | 1 yıl | Teknoloji: | İnfiniband |
| Maksimum hız: | HDR'den 2xHDR100'e | Veri oranı: | 200 Gb/sn - 100 Gb/sn |
| Besleme voltajı: | -0.3 ~ 3.6v | Veri giriş voltajı: | -0.3 ~ 3.465V |
| Kontrol giriş voltajı: | -0.3 ~ 4.0V | Hasar eşiği: | 3.4dbm |
| Vurgulamak: | 2m Mellanox DAC Kablosu,HDR100 Mellanox DAC Kablosu,2m doğrudan takılan fiber kablo |
||
Ürün Açıklaması

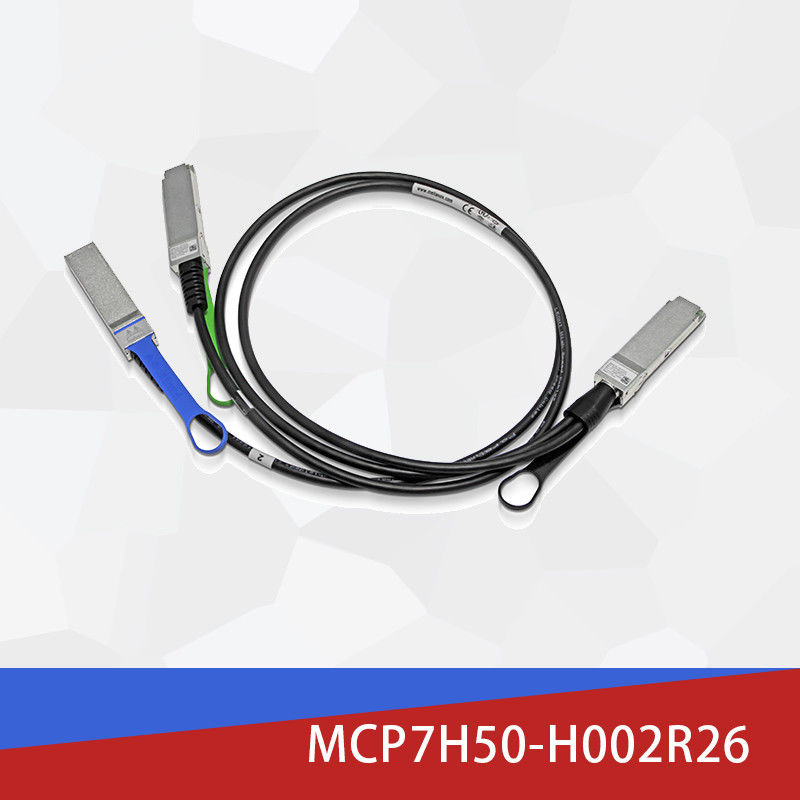

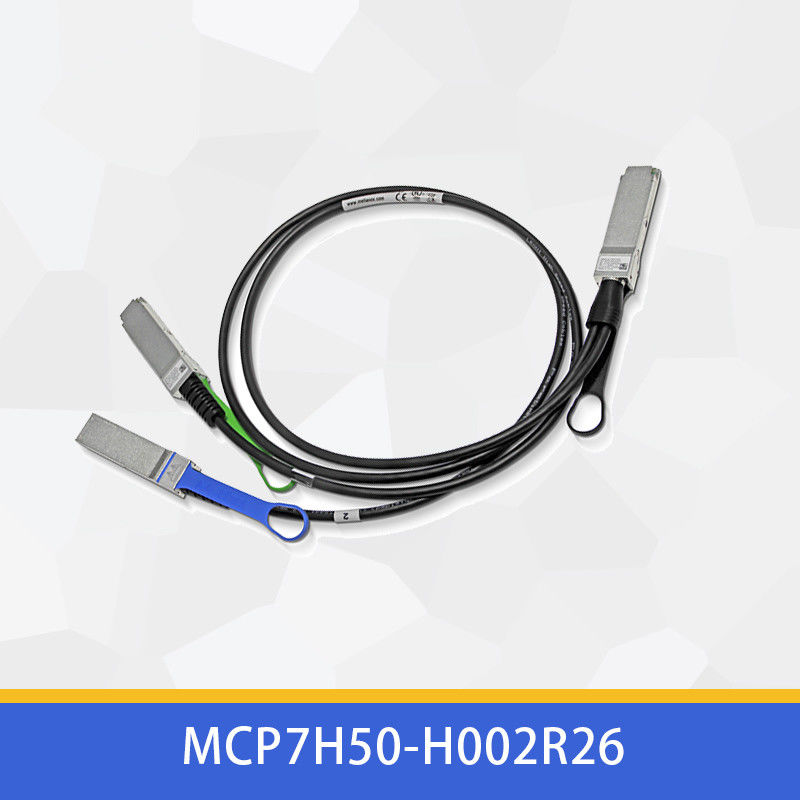

Mellanox MCP7H50-H002R26: 200G HDR - Çift 100G HDR100 Breakout DAC Kablosu
Performans Öne Çıkanları
Bant Genişliği Optimizasyonu
200G HDR bant genişliğini, sıfır aktif güç gereksinimi ile iki bağımsız 100G HDR100 kanalına verimli bir şekilde böler
Gelişmiş Sinyal Bütünlüğü
PAM4 modülasyon teknolojisi, 1E-15'ten daha iyi BER ile olağanüstü veri iletimi sağlar
Ürüne Genel Bakış
Mellanox MCP7H50-H002R26, geleneksel pasif fiber kablo sistemlerine üstün bir alternatif olarak hizmet veren yüksek performanslı bir Doğrudan Bağlantılı Bakır (DAC) breakout çözümüdür. Bu yenilikçi ara bağlantı, tek bir 200Gb/s InfiniBand HDR portunu iki bağımsız 100Gb/s HDR100 bağlantısına verimli bir şekilde dönüştürerek, veri merkezlerine yüksek yoğunluklu ağ ortamları için performans, güç verimliliği ve maliyet etkinliğinin en uygun kombinasyonunu sunar.
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Ürün Modeli | MCP7H50-H002R26 |
| Veri Hızı Yapılandırması | 200G HDR - 2×100G HDR100 |
| Ara Bağlantı Tipi | Doğrudan Bağlantılı Bakır (DAC) |
| Kablo Uzunluğu | 2 metre (±0,05m tolerans) |
| Konektör Arayüzü | QSFP56 - 2×QSFP56 |
| Kablo Ölçüsü | 26 AWG |
| Güç Tüketimi | <0,1W (pasif çalışma) |
| Çalışma Sıcaklığı | 0°C - 70°C |
| Uygunluk Standartları | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Karakteristik Empedans | 100Ω (90-110Ω aralığı) |
Teknoloji Uygulaması
Bu gelişmiş pasif fiber kablo alternatifi, tüm iletim kanallarında olağanüstü sinyal bütünlüğü sağlayan sofistike 4×50Gb/s PAM4 modülasyon teknolojisini kullanır. Çözüm, InfiniBand Trade Association (IBTA) HDR standartlarına tam olarak uygundur ve kesintisiz entegrasyon ve I²C arayüzü aracılığıyla kapsamlı yönetim için SFF-8665 ve SFF-8636 özelliklerini içerir ve geleneksel fiber optik sistemlere sağlam bir alternatif sunar.
Çalışma Metodolojisi

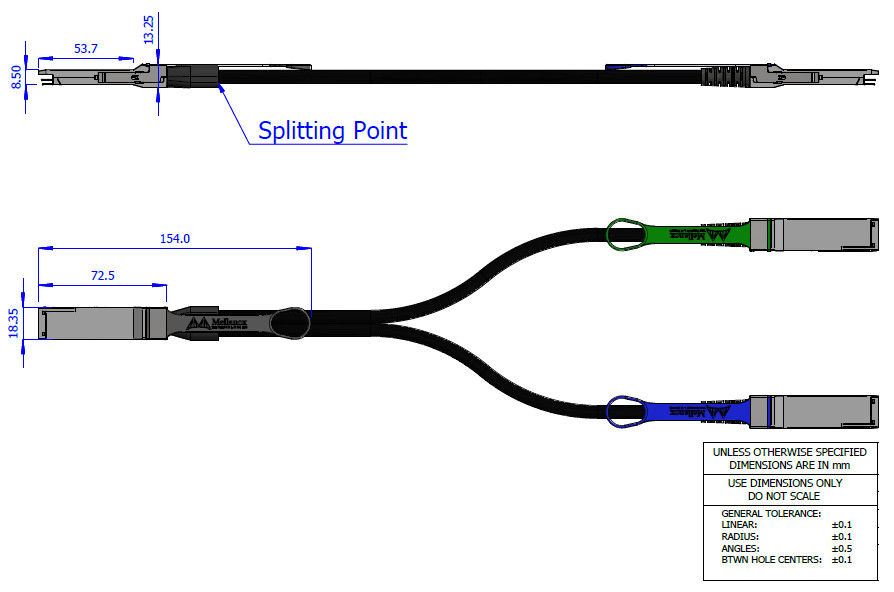

MCP7H50-H002R26, tek bir QSFP56 konektöründen (200G HDR'yi destekler) iki bağımsız QSFP56 konektörüne (her biri 100G HDR100'ü destekler) yüksek hızlı sinyalleri verimli bir şekilde yönlendiren akıllı bir pasif elektriksel köprü olarak işlev görür. Bu gelişmiş pasif fiber kablo değişimi, hassas empedans eşleşmeli bakır iletkenler (100Ω karakteristik empedans) ve karışmayı ve elektromanyetik paraziti etkili bir şekilde en aza indiren gelişmiş koruma teknolojileri aracılığıyla olağanüstü sinyal bütünlüğünü koruyarak güvenilir veri iletimi sağlar.
Uygulama Ortamları
Bu yüksek yoğunluklu ara bağlantı çözümü, modern altyapı gereksinimleri için idealdir:
Veri Merkezi Ağları
Hiperskala ortamları için omurga-yaprak mimarileri ve raf üstü bağlantı
Yüksek Performanslı Hesaplama
Bilimsel araştırma ve mühendislik simülasyonları için küme ara bağlantıları
Yapay Zeka ve Makine Öğrenimi
Derin öğrenme çerçeveleri için eğitim kümesi bağlantısı
Depolama Sistemleri
SAN ve NAS depolama çözümleri için yüksek hızlı bağlantılar
Rekabet Avantajları
MCP7H50-H002R26, hem aktif optik kablolara hem de önceki nesil bakır çözümlere göre önemli avantajlar sunar:
- Ekonomik Verimlilik: Eşdeğer aktif optik çözümlere kıyasla yaklaşık %35-45 maliyet düşüşü sağlar
- Güç Optimizasyonu: Aktif optik kablolar için 2-3W'a kıyasla 0,1W'tan daha az tüketir
- Gelişmiş Güvenilirlik: Pasif tasarım, aktif bileşenlerle ilişkili arıza noktalarını ortadan kaldırır
- Daha Düşük Gecikme: Elektriksel sinyal iletimi, optik dönüşüm sistemlerinden daha düşük gecikme sunar
- Çevresel Güvenlik: LSZH ceket ve halojensiz yapı, tesis güvenliği standartlarını iyileştirir
- Termal Yönetim: Düşük güç tüketimi, yoğun konfigürasyonlarda soğutma gereksinimlerini azaltır
Destek Hizmetleri
Mellanox, MCP7H50-H002R26 için kapsamlı bir destek altyapısı sağlar:
- Malzeme ve üretim hatalarını kapsayan 1 yıllık sınırlı donanım garantisi
- Entegrasyon zorlukları için uzman yardımı ile küresel teknik destek ağı
- Geniş ölçekli dağıtım senaryoları için özel konfigürasyon hizmetleri
- Hızlandırılmış seçeneklerle 2-3 hafta içinde standart sipariş karşılama
- Heterojen ortamlar için uyumluluk doğrulama hizmetleri
Sıkça Sorulan Sorular
Bu DAC çözümü hangi maksimum mesafeyi destekler?
MCP7H50-H002R26, veri merkezi ortamlarında raf ölçeğinde ve bitişik raf bağlantısı için özellikle uygun hale getiren, 3 metreye kadar kısa mesafeli uygulamalar için tasarlanmıştır.
Bu kablo Mellanox olmayan ekipmanlarla uyumlu mu?
Mellanox sistemleri için optimize edilmiş olsa da, bu pasif fiber kablo alternatifi endüstri standartlarına uyar ve InfiniBand HDR ve uyumlu QSFP56 arayüzlerini destekleyen diğer satıcıların ekipmanlarıyla genellikle uyumludur.
Bu kablolar için hangi bakım gereklidir?
Pasif bir çözüm olarak, MCP7H50-H002R26, fiziksel hasar için periyodik görsel inceleme ve konektörlerin temiz ve kalıntılardan arınmış olmasını sağlamanın ötesinde minimum bakım gerektirir.
Kurulum Kılavuzları
Optimum performans ve uzun ömür sağlamak için:
- Tek bükümler için 34 mm ve tekrarlanan bükümler için 68 mm minimum bükülme yarıçapını koruyun
- Özellikle gerilimin yoğunlaştığı konektör arayüzlerinin yakınında keskin bükülmelerden kaçının
- Taşıma ve kurulum prosedürleri sırasında uygun ESD önlemlerini uygulayın
- Dağıtımdan önce ana sistem donanım yazılımı ve sürücü sürümleriyle uyumluluğu doğrulayın
- Belirtilen sıcaklık (0°C - 70°C) ve nem (%5 - %85) aralıkları içinde kesinlikle çalıştırın
- Kurulumdan önce ve bakım döngüleri sırasında konektörleri düzenli olarak kalıntı veya hasar açısından inceleyin
