Ethernet Mellanox Qsfp DAC Kablosu MCP1600-C003E30L 100GbE 3m

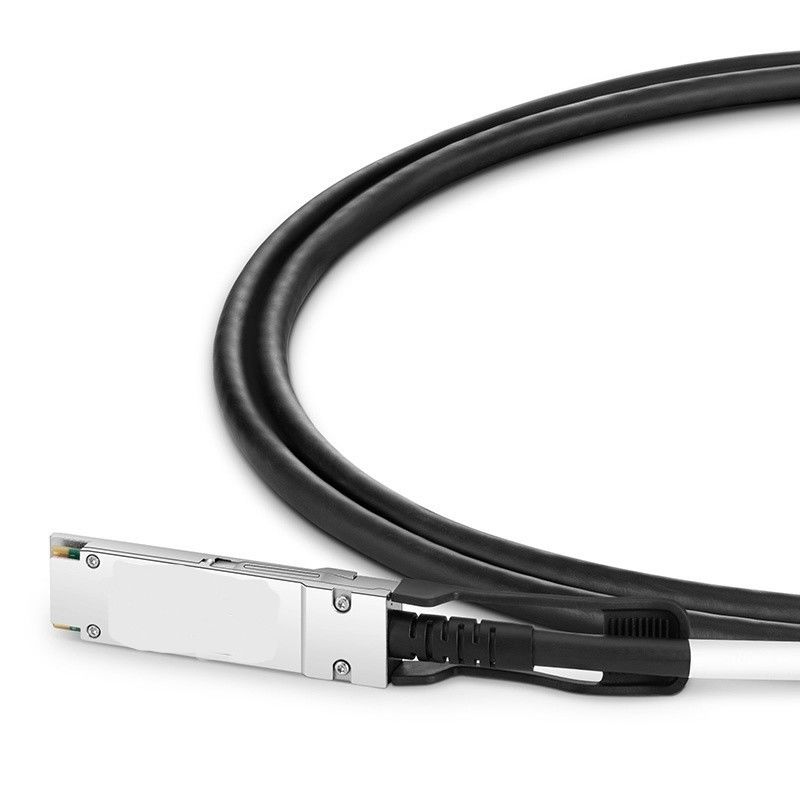

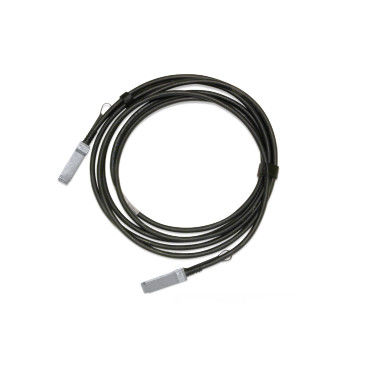

Mellanox MCP1600-C003E30L 100GbE QSFP28 Doğrudan Bağlantılı Bakır Kablo

1. Ürüne Genel Bakış

Mellanox® MCP1600-C003E30L, güvenilir, kısa mesafeli veri merkezi bağlantıları için tasarlanmış, yüksek performanslı bir 100 Gigabit Ethernet (100GbE) QSFP28 Doğrudan Bağlantılı Bakır (DAC) kablosudur. Bu 3 metrelik pasif bakır kablo tertibatı, optik alıcı-vericilere göre enerji verimli ve maliyet açısından en uygun bir alternatif sunarak, yüksek bant genişliğine sahip uygulamalar için sağlam bir performans sağlar. Her biri 25 Gb/s hızında çalışan dört entegre bakır kanal aracılığıyla 100Gb/s veri hızlarını desteklemek üzere tasarlanmıştır. Bu pasif bakır kablo, anahtarları, yönlendiricileri ve sunucuları raflar içinde veya bitişik raflar arasında birbirine bağlamak için ideal bir çözümdür.

2. Temel Özellikler

• Yüksek bant genişliğine sahip uygulamalar için 100GbE veri hızlarını (4x25Gbps) destekler.
• Kolay kurulum ve bakım için çalışırken takılabilen QSFP28 form faktörü.
• Gelişmiş enerji verimliliği için düşük güç tüketimi (<0.1W).
• 3 metrelik erişim mesafesi için RS-FEC ile IEEE 802.3bj CA-25G-L spesifikasyonuna uygundur.
• Geliştirilmiş güvenlik için Düşük Duman Sıfır Halojen (LSZH) kılıf ve Kurşunsuz, Halojensiz PCB'ye sahiptir.
• Cihaz tanımlama ve teşhis için SFF-8636 uyumlu I²C yönetim arayüzü içerir.
• 100Ω karakteristik empedans ile üstün sinyal bütünlüğü için tasarlanmıştır.

3. Teknoloji ve Standartlar

Bu Doğrudan Bağlantılı Bakır kablo, yüksek veri hızları elde etmek için gelişmiş elektriksel sinyal teknolojisinden yararlanır. QSFP28 form faktörü için SFF-8685 ve yönetim arayüzü için SFF-8636 dahil olmak üzere temel endüstri standartlarına uygunluğu sağlamak için titizlikle test edilmiştir. 3 metrelik uzunluğu boyunca hatasız veri iletimi için, IEEE 802.3bj CA-25G-L standardı tarafından zorunlu kılınan Reed-Solomon İleri Hata Düzeltme (RS-FEC) kullanır. Bu, QSFP28 Doğrudan Bağlantılı Bakır kabloyu modern veri merkezi ağlarında güvenilir ve birlikte çalışabilir bir bileşen haline getirir.

4. Çalışma Prensibi

Bu pasif fiber kablo, elektrik sinyallerini doğrudan bir araya getirilmiş çift eksenli bakır teller üzerinden ileterek çalışır. Kablonun her iki ucu, ana sistemin portuyla doğrudan arayüz oluşturan bir QSFP28 konektörü ile sonlandırılır. Konektör, seri numarası, üretici ve kablo özellikleri gibi hayati ürün bilgilerini saklayan bir EEPROM çipi barındırır. Bu veriler, otomatik tanımlama ve yapılandırma sağlayan I²C arayüzü aracılığıyla ana bilgisayar tarafından okunur. Bir pasif bakır kablo olarak, sinyal yeniden zamanlaması veya aktif bileşenler gerektirmez, bu da minimum gecikme süresi ve güç çekimiyle sonuçlanır ve sinyal yolunu kısa mesafeli veri iletimi için son derece verimli hale getirir.

5. Uygulama ve Kullanım

MCP1600-C003E30L, düşük gecikme süresi ve yüksek bant genişliğinin kritik olduğu yüksek performanslı bilgi işlem ortamlarında kullanılır. Birincil uygulamaları şunlardır:

• Veri Merkezi Bağlantıları: Raf üstü (ToR) anahtarlarını yaprak/omurga anahtarlarına veya yüksek yoğunluklu sunuculara bağlamak.
• Yüksek Frekanslı Alım Satım (HFT) Ağları: Minimum gecikme süresinin finansal işlem sistemleri için hayati öneme sahip olduğu yerler.
• Bulut Altyapısı: Bulut hizmet sağlayıcıları için ölçeklenebilir ve verimli arka uç ağları oluşturmak.
• Kurumsal Ağ Çekirdeği: Büyük kurumsal ağların çekirdek katmanlarında trafik toplama.
• Depolama Alanı Ağları (SAN'lar): Yüksek hızlı veri erişimi için depolama dizilerini sunuculara bağlamak.

6. Teknik Özellikler ve Seçim Kılavuzu

Aşağıdaki tablo, MCP1600-C003E30L modelinin temel teknik özelliklerini detaylandırmakta ve diğer varyantlara karşı seçim için bir rehber görevi görmektedir.

7. Avantajlar ve Satış Noktaları

• Maliyet Etkinliği: Kısa mesafeler için aktif optik kablolara (AOC'ler) ve alıcı-verici tabanlı çözümlere göre önemli tasarruflar sunar.
• Ultra Düşük Gecikme Süresi: Pasif tasarım, performans açısından hassas uygulamalar için kritik öneme sahip, sıfıra yakın gecikme süresi sağlar.
• Yüksek Güvenilirlik: Kutudan çıktığı gibi üstün performans ve dayanıklılığı garanti etmek için titiz üretim testlerinden geçer.
• Çevre Dostu Tasarım: Sıkı çevresel ve güvenlik standartlarını karşılayan LSZH ve HF/LF malzemelerden üretilmiştir.
• Kesintisiz Entegrasyon: Çalışırken takılabilir ve endüstri standartlarına uygundur, Mellanox ve diğer satıcıların ekipmanlarıyla geniş uyumluluk sağlar.

8. Servis ve Destek

Bu ürün, arızalı parçaların onarımını veya değiştirilmesini kapsayan 1 yıllık sınırlı bir donanım garantisi ile desteklenmektedir. Acil proje zaman çizelgelerini karşılamak için hızlı teslimat sağlayan geniş bir envanterle istikrarlı bir tedarik zinciri garanti ediyoruz. Özel teknik destek ekibimiz, ağ altyapınıza sorunsuz bir entegrasyon sağlamak için satış öncesi danışmanlık ve satış sonrası teknik yardım sağlamak üzere 7/24 hizmetinizdedir.

9. Sıkça Sorulan Sorular (SSS)

S: CA-N ve CA-L bağlantı kodları arasındaki fark nedir?
C: CA-N (Hata Düzeltme Yok), İleri Hata Düzeltme olmadan daha kısa kablolar (2 metreye kadar) içindir. Bu 3 metrelik kabloda kullanılan CA-L (Uzun), daha uzun mesafelerde sinyal bütünlüğünü sağlamak için Reed-Solomon FEC (RS-FEC) sağlar.

S: Bu DAC kablosu Mellanox olmayan anahtarlarla uyumlu mu?
C: Mellanox sistemleri için optimize edilmiş olsa da, QSFP28 DAC kabloları endüstri standartlarına dayanır ve genellikle diğer büyük satıcıların ekipmanlarıyla uyumludur. Belirli anahtarın uyumluluk matrisini kontrol etmenizi öneririz.

S: Bu pasif kablo harici güç gerektiriyor mu?
C: Hayır. Pasif bir Doğrudan Bağlantılı Bakır kablo, doğrudan ana bilgisayar portundan minimum güç (<0.1W) çeker ve aktif bileşenleri yoktur, bu da düşük güç tüketimine yol açar.

S: Bu kablo için minimum bükülme yarıçapı nedir?
C: Tek, tekrarlamayan bir bükülme için minimum bükülme yarıçapı, kablo çapının 5 katıdır (30AWG için 35,5 mm). Kurulum sırasında tekrarlanan bükülmeler için, kablo çapının 10 katı (71 mm) bir bükülme yarıçapı koruyun.

10. Önlemler

• Uyumluluk: Satın almadan önce belirli anahtarınız ve port yapılandırmanızla uyumluluğu doğrulayın.
• Kullanım: İç iletkenlere zarar vermemek için belirtilen minimum bükülme yarıçapının ötesinde keskin bükülmelerden kaçının.
• Çevresel Koşullar: Belirtilen sıcaklık (0°C ila 70°C) ve nem (%5 ila %85 yoğuşmasız) aralıklarında çalıştırın ve saklayın.
• Elektrostatik Deşarj (ESD): Hassas bileşenlere statik hasarı önlemek için kablo konektörlerini kullanırken daima bir ESD bilekliği kullanın.
• Kurulum: Kabloyu takmadan veya çıkarmadan önce sistemin kapalı olduğundan veya portun çalışırken takmayı desteklediğinden emin olun.
