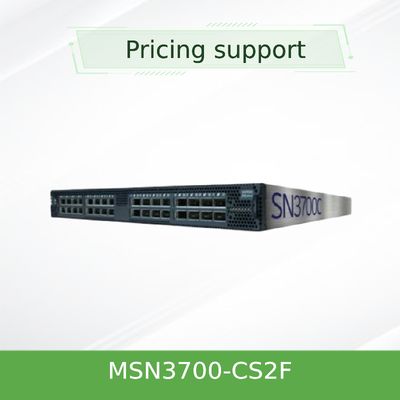

NVIDIA Spectrum SN3000 MSN3700-CS2F: Yüksek yoğunluklu 100GbE açık ağ anahtarı

1Ürün Genel Görünümü

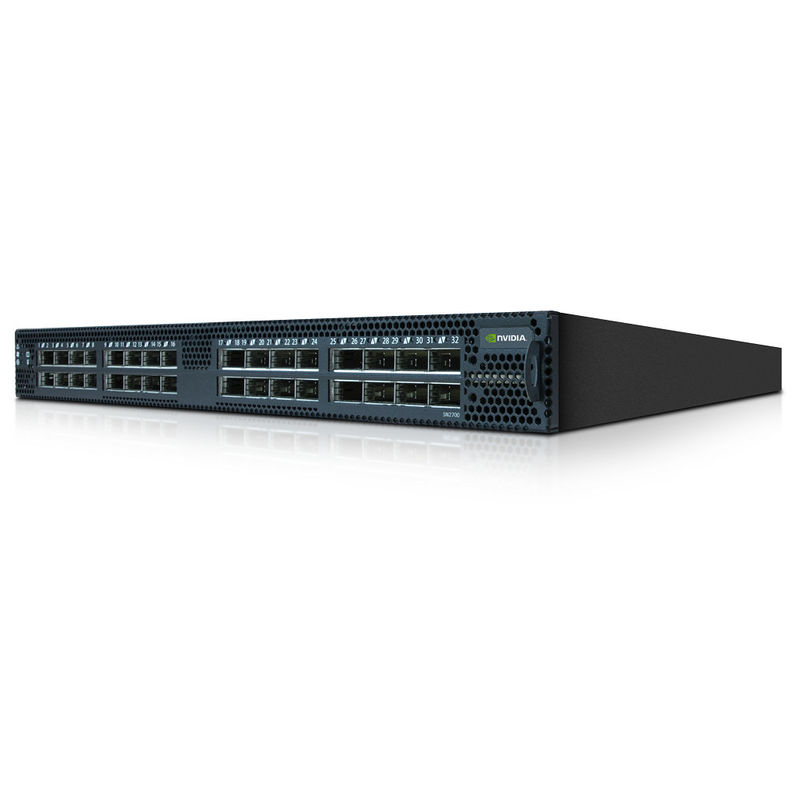

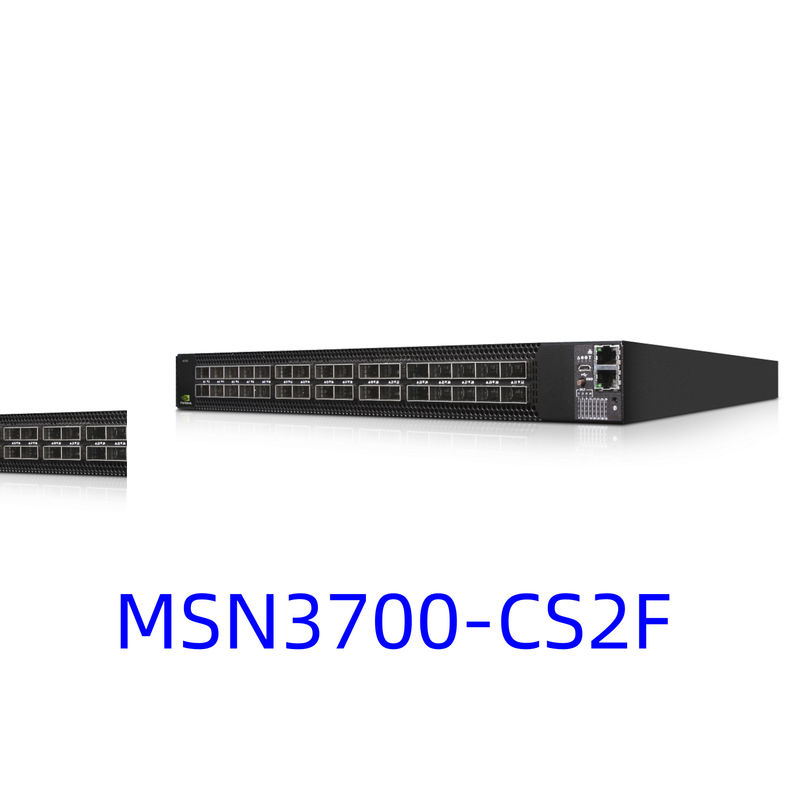

MSN3700-CS2F, NVIDIA'nın Spectrum SN3000 serisinden 1U form faktörü ağ anahtarıdır.10/25GbE sunucu bağlantıları için portları bölme esnekliği ile 100GbE bağlantısı için 32 port sunarSpectrum-2 ASIC mimarisi üzerine inşa edilen bu açık Ethernet anahtarı, modern veri merkezi omurgası ve yaprak dağıtımları için ideal bir çözüm haline getiren 6.4Tb/s engelleme olmayan işlem verimi sağlar.NVIDIA Onyx da dahil olmak üzere birden fazla işletim sistemi desteği ile, bu ağ anahtarı bulut, kurumsal ve yüksek performanslı bilgisayar ortamları için eşsiz esneklik ve performans sunar.

2. Ana Özellikler

• 100GbE, 50GbE, 40GbE ve 25GbE hızlarını destekleyen 32 x QSFP28 portları
• 128 x 10/25GbE bağlantılarına kadar destek sağlamak için port bölme yeteneği
• 6.4Tb/s anahtarlama kapasitesi, saniyede 4.76 milyar paket iletim hızı
• Sürekli 425ns gecikme ile kesme geçiş
• 42MB patlama emilim için tamamen paylaşılan paket tamponu
• N + 1 fan yedekliği ile çift sıcak değişken güç kaynağı (AC)
• NVIDIA Onyx ağ işletim sistemiyle önceden yüklenmiştir

3Gelişmiş Teknoloji

SN3000 serisi, NVIDIA'nın Spectrum-2 ASIC'ini içerir.

• GPU doğrudan ağ için RoCE (RDMA over Converged Ethernet)
• Donanım hızlandırması ile VXLAN yönlendirme ve köprüleme
• Ne oldu (WJH) teknolojisiyle gelişmiş telemetri
• Gerçek zamanlı izleme için bant içi ağ telemetri (INT)
• Derin paket incelemesi ile programlanabilir boru hattı (en fazla 512 bayt)
• Ağ işletim sistemi esnekliği için ONIE de dahil olmak üzere açık Ethernet standartları

4Operasyonel Mimarlık

MSN3700-CS2F, tüm portlar arasında belleği dinamik olarak tahsis eden ve bant genişliği dağılımını sağlayan ve hat başı engellemeyi önleyen tamamen paylaşılan bir paket tamponu mimarisi kullanır.Anahtar kesme modunda çalışırBu yaklaşım, satır hızı performansını korurken gecikmeyi en aza indirir.Spectrum-2 ASIC paketleri tek geçişle işliyorVXLAN yönlendirmesi ve ağ adresi çevirisi gibi karmaşık işlemler için bile.

5. Uygulama Ssenaryoları

• 100GbE kumaş bağlantısını destekleyen veri merkezi omurilik katmanı
• 25GbE sunucu bağlantısı için yüksek yoğunluklu yaprak anahtarı
• NVIDIA GPUDirect için RoCE desteği ile AI/ML kümesi ağlaması
• VXLAN üst üste ağları olan bulut altyapısı
• NVMe over Fabrics (NVMe-oF) desteği ile depolama kumaşları
• Düşük gecikme ve yüksek verim gerektiren finansal işlem ağları

6. Teknik Özellikler

7Rekabetçi Avantajlar

• 1U form faktöründe endüstri lideri liman yoğunluğu
• Tamamen paylaşılan paket tamponu adil bant genişliği tahsisini sağlar
• Gelişmiş telemetri yetenekleri ortalama çözünme süresini azaltır
• Açık Ethernet tasarımı satıcı kilitlenmesini önler
• Rekabetçilerden 10 kat daha fazla tünelle üstün VXLAN ölçeği
• Fleksibel port hızları 1GbE'den 100GbE'ye kadar, kırılma kabloları kullanarak
• GPU doğrudan iş yükleri için kapsamlı RoCE desteği

8. Hizmet ve Destek

MSN3700-CS2F, 14 iş günü dönüşü ile standart 1 yıllık sınırlı donanım garantisi ile birlikte gelir.4 saatlik teknik görevNVIDIA, ağ altyapısının tasarımı, uygulanması ve optimize edilmesi için profesyonel hizmetler sunar.

9Sıkça Sorulan Sorular

S: Bu anahtar diğer ağ işletim sistemleriyle birlikte kullanılabilir mi?
A: Evet, NVIDIA Onyx ile önceden yüklenmişken, anahtar Cumulus Linux ve SONIC dahil olmak üzere herhangi bir ONIE uyumlu ağ işletim sistemini destekler.

S: Hangi tür alıcılar ve kablolar desteklenir?
A: Değiştirici, 100GbE SR4, LR4, CWDM4 ve PSM4 optikleri de dahil olmak üzere çok çeşitli DAC, AOC ve fiber alıcılarını destekler.

S: Değiştirici RoCE dağıtımları için uygun mu?
C: Evet, Spectrum-2 ASIC, tıkanıklık kontrolü ve trafik izole etme özellikleriyle sağlam RoCE desteği sağlar.

S: Anahtarın enerji tüketimi nedir?
A: Tipik güç tüketimi 300W'dir ve port konfigürasyonuna ve kullanımına bağlı olarak maksimum çekim 400W'dir.

10Kurulum ve operasyon notları

• Anahtar etrafında hava akışı için yeterli boşluk sağlamak
• Yayınlanmadan önce alıcıların ve kabloların uyumluluğunu kontrol edin
• Belirtilen çevresel koşullarda çalışmak (0 °C-40 °C, 5-85% nem)
• Kurulum sırasında uygun ESD önlemlerini alın.
• CB, CE, cTUVus ve CU dahil olmak üzere güvenlik standartlarına uygun
• EMC uyumluluğu FCC, ICES, RCM ve VCCI sertifikalarını içerir
