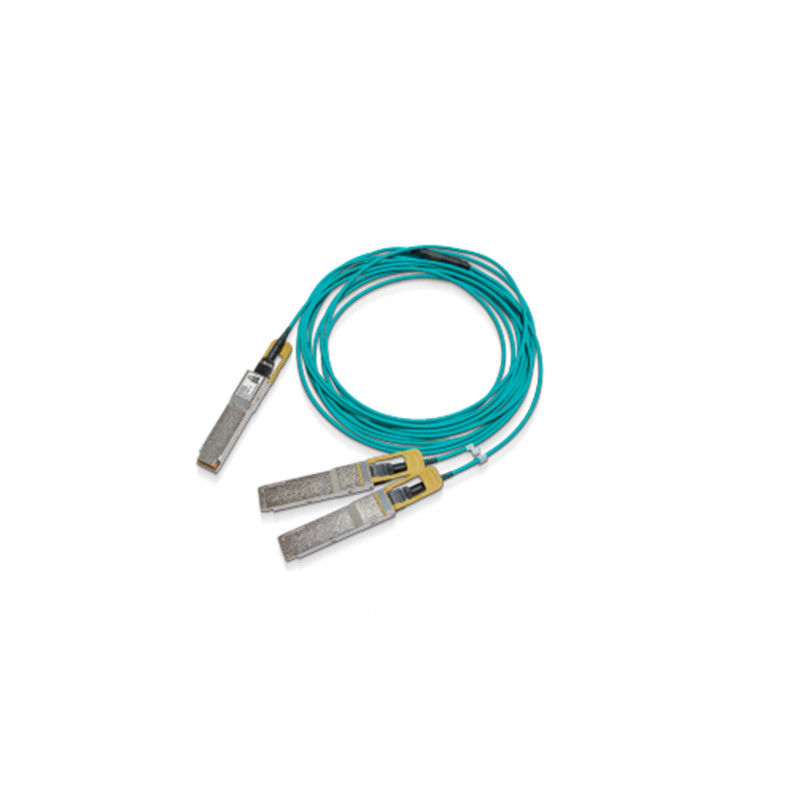

MFS1S50-H005V 200Gb/s QSFP56'dan 2x100Gb/s Aktif Optik Kablo (AOC)

1Ürün Genel Görünümü

NVIDIA® MFS1S50-H005V, modern veri merkezi bağlantıları için tasarlanmış yüksek performanslı, uygun maliyetli aktif optik bölücü kablosudur.Bu yenilikçi optik fiber kablo çözümü, tek bir 200Gb/s bağlantı noktasını iki bağımsız 100Gb/s kanalına dönüştürüyor, liman kullanımını en üst düzeye çıkarmak ve altyapı maliyetlerini azaltmak.Gelişmiş performans ve erişim ile geleneksel pasif fiber kablo çözümlerine güvenilir bir alternatif sunar.

2Temel Özellikler

• 200Gb/s InfiniBand HDR ve 200GbE'den 2x100Gb/s bölünmesini destekler
• Bir şerit başına 4x50Gb/s PAM4 modülasyonu kullanır
• Kolay dağıtım için sıcak takılabilir QSFP56 biçim faktörü
• Düşük güç tüketimi: 4.5W (200G sonu), 3.0W (100G sonu tipik)
• Multi-mode fiber (MMF) üzerinden 30 metreye kadar erişim
• SFF-8665, SFF-8636 ve RoHS standartlarına uygun
• Entegre Dijital Tanısal İzleme (DDM) arayüzü

3Temel Teknoloji ve Standartlar

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for managementEntegre I2C arayüzü kapsamlı izleme ve yönetim yetenekleri sağlar.Basit pasif fiber kablosuna göre önemli bir avantaj.

4Çalışma İlke

Kablo aktif bir optik bölücü olarak çalışır. Tek 200G QSFP56 ucu, 200Gb / s sinyali alır, daha sonra bölünür ve iki ayrı 100Gb / s optik sinyale dönüştürülür.Bu sinyalleri iç çok modlu lifler üzerinden iki 100G QSFP56 ucuna iletilirBu aktif dönüşüm süreci, sadece bir sinyali taşıyan pasif fiber kablosunun aksine, veri merkezi ortamında daha uzun bir mesafe ve üstün sinyal bütünlüğü sağlar.

5Uygulama Senaryoları

• 200G yaprak anahtarlarını 100G omurilik anahtarlarına veya sunuculara birbirine bağlamak
• Yüksek Performanslı Bilgisayar (HPC) ve AI/ML kümeleri
• Veri merkezi kumaş genişlemesi ve ağ segmentasyonu
• Yüksek frekanslı ticaret ve finansal veri ağları
• Bulut altyapısı ve kurumsal veri merkezleri

6. Spesifikasyonlar ve Sipariş Bilgisi

Sipariş tablosu

7. Avantajlar ve Satış Noktaları

• Liman yoğunluğu optimizasyonu:Tek bir 200G anahtar bağlantısı bağlantısından kullanılabilecek 100G bağlantı sayısını iki katına çıkarır ve iki ayrı Optik Fiber Kablosu kullanmaktan daha iyi bir port başına maliyet sunar.
• Üstün Performans:Aktif sinyal yeniden zamanlaması ve amplifikasyonu, pasif DAC kablolarına veya standart pasif fiber kablosuna kıyasla daha uzun mesafelerde daha iyi sinyal bütünlüğü sağlar.
• Düşük Gecikme:Düşük gecikme verisi iletimleri için tasarlanmıştır, HPC ve finansal uygulamalar için kritik.
• Kullanım kolaylığı:Sıcak takılabilir ve esnek, kablo yönetimini hacimli bakır alternatiflerine kıyasla basitleştirir.

8. Hizmet ve Destek

Bu yüksek performanslı optik fiber kablosu da dahil olmak üzere tüm ürünlerimiz standart bir garanti ile desteklenmektedir.Özel teknik destek ekibimiz, entegrasyon ve sorun giderme konusunda yardımcı olmak için 24/7 danışmanlık sağlar.Görevinizin başarılı olmasını sağlayacağız.

9Sıkça Sorulan Sorular (FAQ)

S: Bu kablo mevcut Mellanox/NVIDIA Spektrum anahtarımla uyumlu mu?
A: Evet, MFS1S50-H005V AOC, NVIDIA Spektrum anahtarları (SN3700, SN4600 gibi) ve HDR oranlarını destekleyen diğer Mellanox InfiniBand sistemleri ile sorunsuz bir birlikte çalışabilmek için tasarlanmıştır.

S: Bu aktif optik kablo pasif fiber kablosundan nasıl farklı?
A: Bir AOC, optik sinyali güçlendiren ve yeniden zamanlayan aktif bileşenler içerir, bu da daha uzun mesafelere (MMF ile 30 metreye kadar) ve daha iyi sinyal bütünlüğüne izin verir.Pasif fiber kablosunun aktif bileşenleri yoktur ve tipik olarak çok daha kısa mesafeler veya farklı uygulamalar için kullanılır.

S: İki 100G ucu farklı anahtarlara bağlanabilir mi?
A: Hayır, her iki 100G ucu da tek bir 200G ucu tarafından oluşturulur ve yönetilir.

10. Önlemler

• Ev sahibi cihaz port özellikleriyle uyumluluğu sağlamak (HDR/200G'yi destekleyen QSFP56).
• Dahili liflerin hasar görmesini önlemek için montaj sırasında minimum bükme yarıçapının (30 mm) izlenmesi gerekir.
• Portlar kullanılmadığında her zaman koruyucu toz kapakları kullanın.
• İşlem sırasında standart ESD (Elektrostatik Serbestleme) önlemlerini izleyin.
• Bu ekipman FCC Sınıf A sınırlarına uymaktadır.
