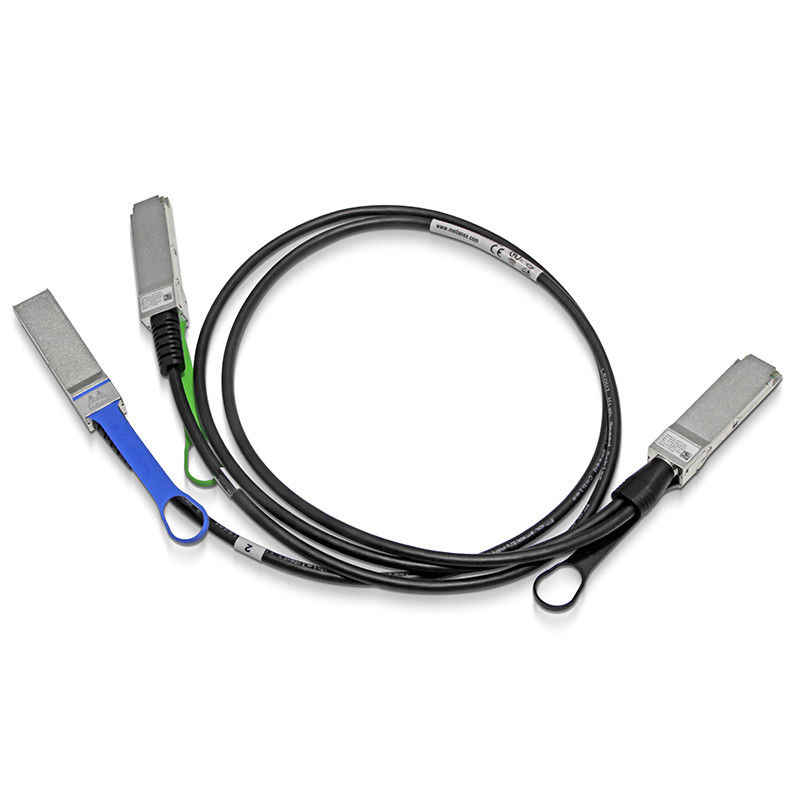

MCP7H50-H002R26 DAC Bölücü Kablo IB HDR 200Gb/S - 2x100Gb/S 2m
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP7H50-H002R26 |
| Belge: | MCP7H50-H002R26.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 PARÇA |
|---|---|
| Fiyat: | Negotiate |

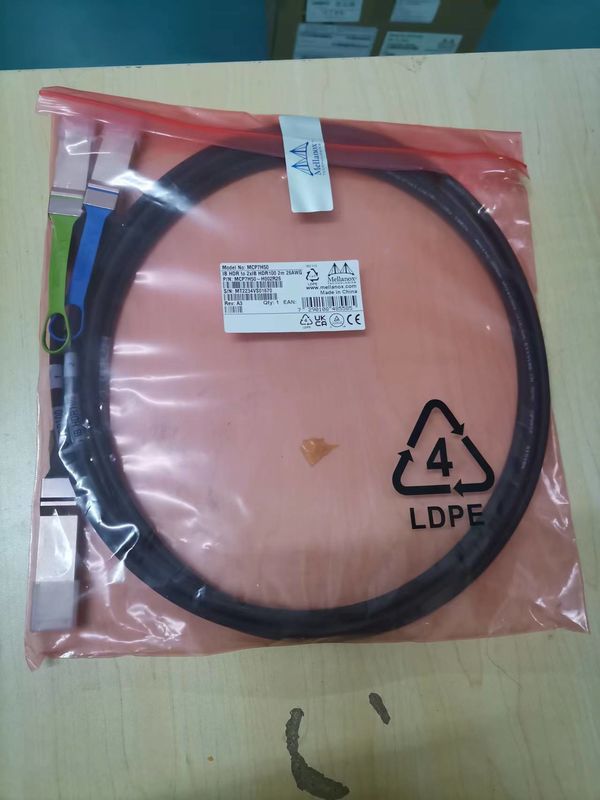

| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 yıl |
|---|---|---|---|
| Durum: | Yeni ve Orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | Kablo uzunluğu: | 2 metre |
| Vurgulamak: | MCP7H50-H002R26 DAC Bölücü Kablo,200Gb/S DAC Bölücü Kablo,2m Mellanox DAC Kablosu |
||
Ürün Açıklaması
Mellanox MCP7H50-H002R26: Yüksek yoğunluklu 200G HDR ile Çift 100G HDR100 Splitter Kablosu
Premium Performans Özellikleri
- ✓ 200Gb/s HDR bant genişliği ikili 100Gb/s HDR100 kanallarına ayrılır
- ✓ Üstün sinyal bütünlüğü için gelişmiş PAM4 modülasyonunu kullanır
- ✓ Çok düşük güç tüketimi (<0.1W) işletme maliyetlerini azaltır
- ✓ Sıcak takılabilir tasarım, sistem bakımını sorunsuz hale getirir
- ✓ LSZH ceket ve halogensiz malzemelerle çevre dostu yapılar
Ürün Genel Görünümü
Mellanox MCP7H50-H002R26, son teknolojiyi temsil ediyor.pasif fiber kablosuAlternatif, tek bir 200Gb/s InfiniBand HDR bağlantısını iki bağımsız 100Gb/s HDR100 bağlantısına dönüştürmek için tasarlanmıştır.Bu yüksek performanslı Direct Attach Copper (DAC) çözümü veri merkezlerine enerji tasarrufu sağlayan, hız veya güvenilirlik konusunda uzlaşmadan bağlantıyı genişletmek için maliyetli bir yöntem.
Teknik özellikler
| Spesifikasyon | Değer |
|---|---|
| Ürün modeli | MCP7H50-H002R26 |
| Veri oranı | 200G HDR'den 2×100G HDR100'e |
| Kablo Türü | Doğrudan Bağlayıcı Bakır (DAC) |
| Uzunluk | 2 metre ±0.05m |
| Bağlantılar | QSFP56'dan 2×QSFP56'ya |
| Kablo Ölçüsü | 26 AWG |
| Güç tüketimi | <0,1W |
| Çalışma sıcaklığı | 0°C - 70°C |
| Uygunluk | InfiniBand HDR, SFF-8665, SFF-8636, RoHS |
Gelişmiş Teknoloji
Bu yenilikçipasif fiber kablosuÇözüm, tüm bağlı kanallarda olağanüstü sinyal bütünlüğünü sağlayan 4×50Gb/s PAM4 modülasyon teknolojisini uyguluyor.Kablo bileşimi InfiniBand Trade Association (IBTA) HDR standartlarına uygun ve I2C arayüzü üzerinden sorunsuz entegrasyon ve yönetim için SFF-8665 ve SFF-8636 özelliklerini içerir..
Çalışma prensibi
MCP7H50-H002R26, pasif bir elektrik köprüsü olarak çalışır.Tek bir QSFP56 konektöründen (200G HDR destekli) iki ayrı QSFP56 konektörüne (her biri 100G HDR destekli) yüksek hızlı sinyallerin akıllı yönlendirilmesiBu sofistikepasif fiber kablosualternative maintains signal integrity through precisely impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that minimize crosstalk and electromagnetic interference.
Uygulama Senaryoları
Bu yüksek performanslı bağlantı çözümü ideal bir şekilde:
- Hiperskala veri merkezi omurilik yapısı mimarileri
- Yüksek Performanslı Bilgisayar (HPC) kümeleri
- Yapay zeka ve makine öğrenimi altyapısı
- Depolama alanı ağları (SAN) ve ağ bağlantılı depolama (NAS)
- Çok düşük gecikme gerektiren finansal işlem sistemleri
Rekabetçi Avantajlar
MCP7H50-H002R26, hem aktif optik kablolara hem de önceki nesil bakır çözümlerine göre belirgin avantajlar sunar:
- Maliyet verimliliği:Eşdeğer aktif optik çözümlerden yaklaşık 30-40% daha düşük maliyet
- Güç tasarrufu:Aktif kablolar için 1.5-2.5W ile karşılaştırıldığında 0.1W'den daha az tüketir
- Güvenilirlik:Pasif tasarım başarısız olabilecek aktif bileşenleri ortadan kaldırır
- Düşük Gecikme:Elektriksel sinyal iletimi optik dönüşümden daha düşük gecikme sağlar
- Çevreye Yarar:LSZH ceket ve halogensiz yapı güvenliği artırır
Hizmet ve Destek
Mellanox, aşağıdakileri içeren MCP7H50-H002R26 için kapsamlı destek sağlar:
- Malzeme ve işleme kusurlarını kapsayan 1 yıllık sınırlı donanım garantisi
- Entegrasyon zorlukları için uzman yardımıyla küresel teknik destek
- Büyük ölçekli dağıtımlar için özel yapılandırma hizmetleri
- Tipik sipariş yerine getirilmesi miktarına bağlı olarak 2-4 hafta içinde
Sıkça Sorulan Sorular
S: Bu DAC çözümü tarafından desteklenen maksimum mesafe nedir?
C: MCP7H50-H002R26, 3 metreye kadar kısa menzilli uygulamalar için optimize edilmiştir ve bu nedenle raf ölçeği ve bitişik raf bağlantısı için idealdir.
S: Bu kablo, Mellanox dışındaki ekipmanlarla uyumlu mu?
A: Mellanox sistemleri için optimize edilmiş olsa da, bupasif fiber kablosuAlternative, endüstri standartlarını takip eder ve genellikle InfiniBand HDR ve uyumlu QSFP56 arayüzlerini destekleyen diğer satıcıların ekipmanlarıyla uyumludur.
S: Model numarasındaki "R26" işareti neyi gösterir?
A: "R26" kablonun tel ölçümünü (26 AWG) ve yüksek yoğunluklu ortamlarda kolay tanımlama için gökkuşağı çekme rengini belirtir.
Kurulum ve Kullanım Rehberleri
En iyi performansı ve uzun ömrü sağlamak için:
- Tek bir viraj için en az 34 mm ve tekrarlanan virajlar için 68 mm'lik bir viraj yarıçapı korunmalıdır.
- Keskin bükülmelerden, özellikle bağlantı arayüzlerinin yakınında kaçının
- İşleme ve kurulum sırasında uygun ESD önlemlerini sağlamak
- Ana sistem firmware ve sürücülerle uyumluluğu doğrula
- Sadece belirtilen sıcaklık ve nem aralıkları içinde çalıştırın
- Bağlantıları kurulmadan önce düzenli olarak kalıntı veya hasar için kontrol edin
