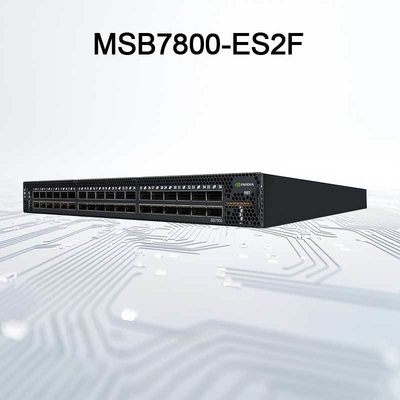

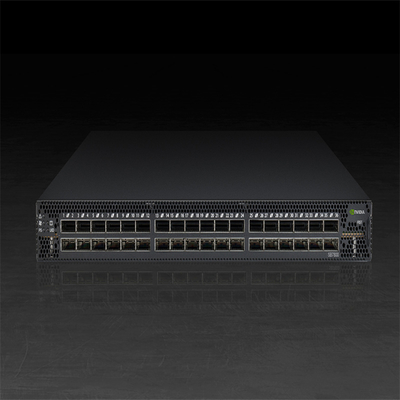

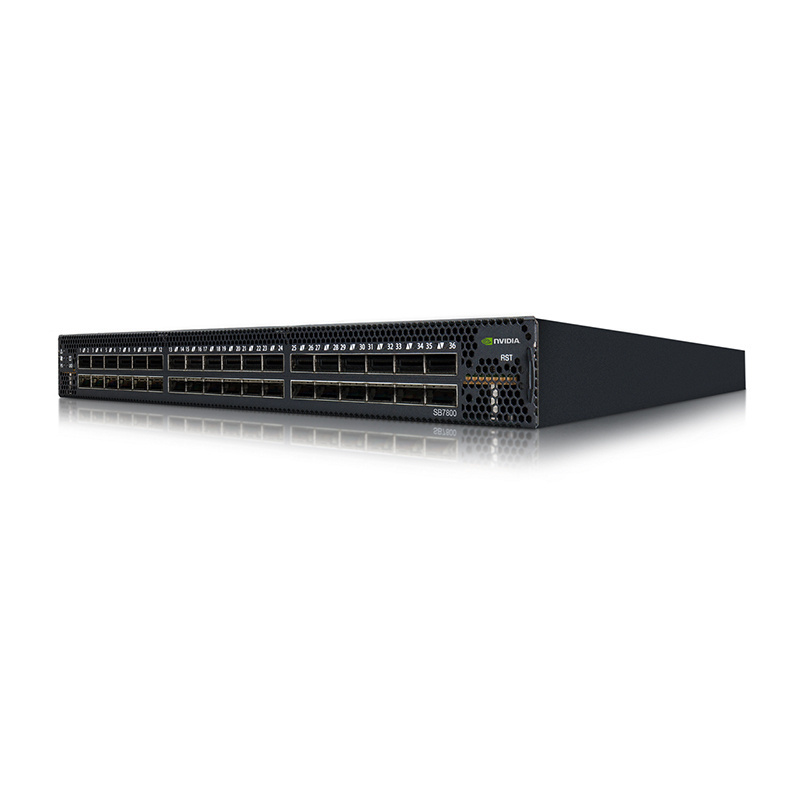

MSB7800-ES2F Ağ IB Mellanox 100 gb Anahtar Veri Merkezinde Yüksek Hız
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MSB7800-ES2F |
| Belge: | MSB7800.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Ödeme koşulları: | , T/T |
|
Detay Bilgi |
|||
| Marka: | Mellanoks | Model numarası: | MSB7800-ES2F |
|---|---|---|---|
| Hız: | Bağlantı noktası başına 100 Gb/sn | Port: | 36 x QSFP28 |
| İsim: | MSB7800-ES2F Ağ IB Mellanox 100 gb Anahtar Veri Merkezinde Yüksek Hız | Anahtar kelime: | Mellanox ağ anahtarı |
| Vurgulamak: | MSB7800-ES2F mellanox 100gb anahtarı,Tarih Merkezi mellanox 100gb anahtarı,MSB7800-ES2F mellanox 100gbe anahtarı |
||
Ürün Açıklaması
NVIDIA Quantum QM8700 Serisi yoğunlaştırır 16Tb/s engelsiz kapasite standart derinlikte 1U kasasında 40 × 200Gb/s QSFP56 portu (veya 80 × 100Gb/s bölme yoluyla). Belirlenimci düşük gecikme süresi ve ağ içi hesaplama yoluyla SHARP™ kollektifleri (MPI / NCCL) hızlandırır. QM8700 kutu içi MLNX-OS® için gömülü bir alt ağ yöneticisiyle (hızlı kurulum ≈2.000 düğüm) veya QM8790 için NVIDIA UFM® ölçekte orkestrasyon seçin. Esnek P2C / C2P hava akışı SKU'ları, sıcak değiştirilebilir yedekli PSU'lar ve geniş QSFP56 medyası (DAC / AOC / optik) dağıtımı basitleştirir.
- Yüksek yoğunluklu 1U: 40×200G veya 80×100G kasa başına
- Kredi tabanlı, kayıpsız anahtarlama; tutarlı hop-to-hop gecikme süresi
- QSFP56 medya esnekliği ve çift yoğunluk için bölünmüş port seçeneği
- P2C / C2P sıcak / soğuk koridor hizalaması için hava akışı modelleri
- Birleşik operasyonlar: MLNX-OS® (QM8700) veya UFM® (QM8790)
SHARP™ azaltma / toplama işlemlerini anahtar silikonuna boşaltır, ağ amplifikasyonunu ve CPU yükünü tüm azaltma / tüm toplama işlemlerinde keser. HDR 200G InfiniBand, sıralamayı korumak ve karışık, gecikmeye duyarlı iş yükleri altında titreşimi en aza indirmek için kayıpsız, kredi tabanlı akış kontrolü kullanır.
- AI eğitim / çıkarım platformları (NCCL kollektifleri)
- MPI yoğun HPC: CFD, FEA, genomik, sismik, hava durumu modellemesi
- NVMe-oF ve paralel dosya sistemi omurgaları
- Bulut / hibrit araştırma kumaşları (fat-tree, dragonfly, torus)
| Port Başına Hız | 200Gb/s (HDR) |
|---|---|
| Toplam Verim | 16Tb/s, engelsiz |
| Portlar / Radix | 40×200G; veya bölme yoluyla 80×100G |
| Konektörler / Medya | QSFP56; DAC / AOC / optik |
| Yönetim G/Ç | RJ45, RS232 konsolu, mikro-USB |
| CPU / Bellek | x86 çift çekirdekli (D-1508 2.2GHz) / 8GB |
| Güç | 1+1 sıcak değiştirme; 100–127 / 200–240 VAC; 80 Plus Gold |
| Boyut / Ağırlık | 1U; 43.6 × 433.2 × 590.6 mm; 11.4–12.48 kg |
| Çalışma Aralığı | 0–40 °C; %10–85 RH; yükseklik ≤ 3.200 m |
| Uygunluk / Garanti | CE, FCC, VCCI, ICES, RCM; RoHS; 1 yıllık garanti |
| SKU | Model | Portlar | Hava Akışı | Notlar |
|---|---|---|---|---|
| MQM8700-HS2F | QM8700 (kutu içi yönetilen) | 40 × QSFP56 | P2C | AC; standart derinlik; ray kiti |
| MQM8700-HS2R | QM8700 (kutu içi yönetilen) | 40 × QSFP56 | C2P | AC; standart derinlik; ray kiti |
| MQM8790-HS2F | QM8790 (UFM yönetilen) | 40 × QSFP56 | P2C | AC; standart derinlik; ray kiti |
| MQM8790-HS2R | QM8790 (UFM yönetilen) | 40 × QSFP56 | C2P | AC; standart derinlik; ray kiti |
- QM8700 kutu içi yönetiliyor mu? Evet. Basit kurulum için gömülü bir alt ağ yöneticisi içerir (≈2.000 düğüm).
- QM8790'ı ne zaman seçmeliyim? Ölçekte UFM tarafından orkestre edilen, harici olarak yönetilen kumaşlar istediğinizde QM8790'ı kullanın.
- 200G portları bölünebilir mi? Evet. Her 200G portu, çift yoğunluklu tasarımlar için 2 × 100G olarak bölünebilir.
- Hangi hava akışı seçenekleri mevcut? Hem P2C hem de C2P SKU'ları sıcak / soğuk koridorlara uyacak şekilde mevcuttur.
- Hangi medyalar destekleniyor? QSFP56 DAC / AOC / optik modülleri desteklenir.
- Güç özellikleri nelerdir? Çift sıcak değiştirilebilir PSU'lar; 100–127 / 200–240 VAC; 80 Plus Gold verimliliği.
- Çalışma ortamı nedir? 0–40 °C; %10–85 RH (yoğuşmasız); 3.200 m'ye kadar yükseklik.
- Boyutlar / ağırlık nedir? 1U; 43.6 × 433.2 × 590.6 mm; 11.4–12.48 kg (PSU sayısına bağlı olarak).
- Uygun mu? Evet. CE, FCC, VCCI, ICES, RCM; RoHS.
- Garanti nedir? İsteğe bağlı genişletilmiş kapsam ile standart 1 yıllık garanti.
- 1U'da 16Tb/s; bölünmüş port esnekliği
- SHARP hızlandırılmış kollektifler; uyarlanabilir yönlendirme; tıkanıklık kontrolü
- Enerji verimli PSU'lar; MLNX-OS / UFM ile hızlı gün-0 / gün-1 / gün-2 işlemleri
Dağıtım öncesi boyutlandırma, topoloji tasarımı, raf ve yığın rehberliği, temel testler ve bilgi transferi. İsteğe bağlı genişletilmiş kapsam ile standart 1 yıllık garanti.
- Koridor hava akışına göre P2C / C2P modellerini eşleştirin
- QSFP56 modülleri için ESD uygulamalarına uyun; kablo bükülme yarıçapına uyun
- Belirtilen sıcaklık / nem aralığında çalıştırın; sıcak değişimden önce PSU yedekliliğini doğrulayın
