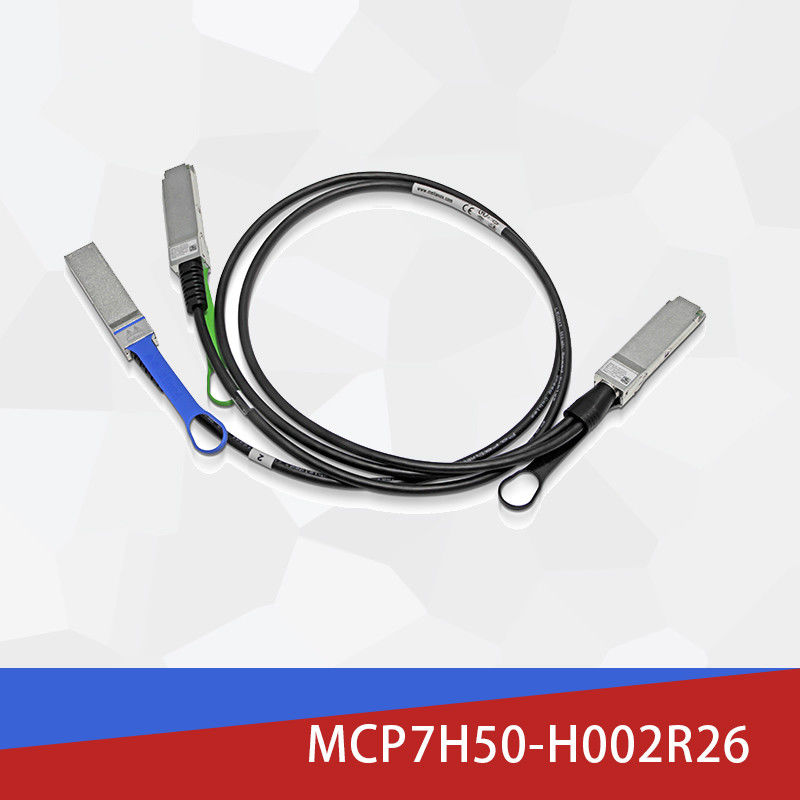

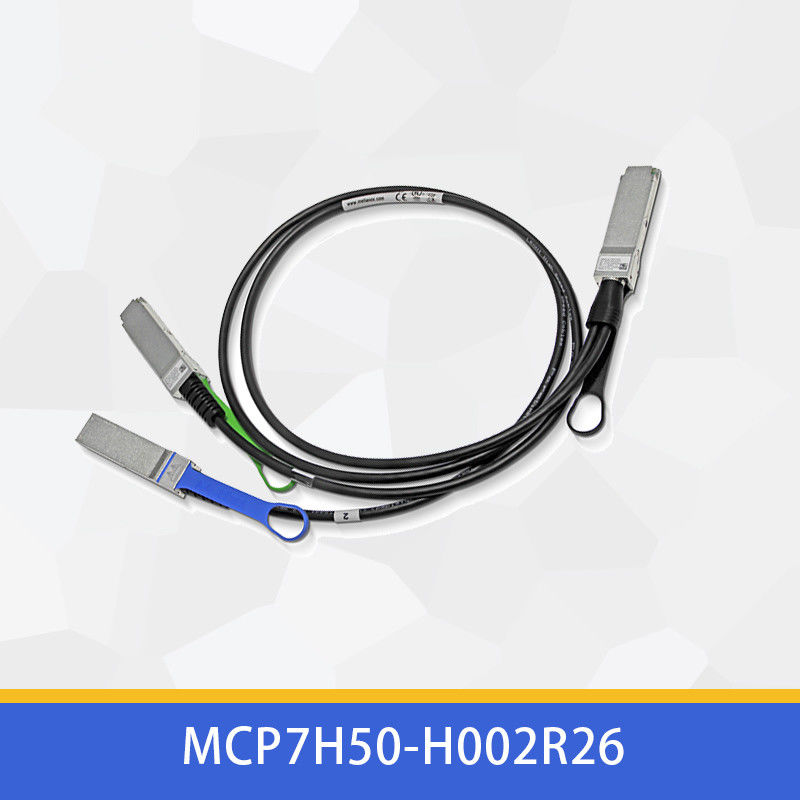

MCP7H50-H002R26 Infiniband Kablo 200Gb/s'den 2x100Gb/s'ye 2.0m 26AWG
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP7H50-H002R26 |
| Belge: | MCP7H50-H002R26.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 PCS |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 yıl |
|---|---|---|---|
| Durum: | Yeni ve Orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | Kablo uzunluğu: | 2 metre |
| İsim: | Mellanox DAC Kablosu MCP7H50-H002R26 200GB/S ila 2x100gb/s 2.0m 26AWG Infiniband Ağ Kablosu | Anahtar kelime: | Mellanox DAC kablosu |
| Vurgulamak: | MCP7H50-H002R26 Infiniband Kablo,2.0m Infiniband Kablo,26AWG Mellanox Infiniband Kabloları |
||
Ürün Açıklaması
Mellanox MCP7H50-H002R26: Gelişmiş 200G HDR'dan Çift 100G HDR100 Splitter Çözümü
Ana Performans Avantajları
Bant genişliği verimliliği
200G HDR'yi sıfır aktif güç tüketimi ile iki bağımsız 100G HDR100 kanalına ayırmak
Üstün Sinyal Bütünlüğü
Gelişmiş PAM4 modülasyonu, 1E-15'ten daha iyi BER ile olağanüstü veri iletim kalitesini sağlar.
Çevre Dostu Tasarım
Daha fazla güvenlik için LSZH (Low Smoke Zero Halogen) ceket ve halogensiz yapı
Teknik Özet
Mellanox MCP7H50-H002R26, gelenekselpasif fiber kablosuBu Direct Attach Copper (DAC) bölücü, tek bir 200Gb/s InfiniBand HDR bağlantısını iki ayrı 100Gb/s HDR100 bağlantısına dönüştürür.Veritabanlarının en iyi performans dengesini sağlamak, enerji verimliliği ve yüksek yoğunluklu ağ ortamları için maliyet etkinliği.
Teknik özellikler
| Parametreler | Spesifikasyon |
|---|---|
| Ürün modeli | MCP7H50-H002R26 |
| Veri Hızı Yapılandırması | 200G HDR'den 2×100G HDR100'e |
| Bağlantı tipi | Doğrudan Bağlayıcı Bakır (DAC) |
| Kablo Uzunluğu | 2 metre (±0,05m tolerans) |
| Bağlantı Arabirimi | QSFP56'dan 2×QSFP56'ya |
| Kablo Ölçüsü | 26 AWG |
| Güç tüketimi | <0,1W (pasif çalıştırma) |
| Çalışma sıcaklığı | 0°C - 70°C |
| Uygunluk Standartları | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Karakteristik impedans | 100Ω (90-110Ω aralığı) |
Gelişmiş Teknoloji Uygulamaları
Bu yenilikçipasif fiber kablosuAlternatif, tüm iletim kanallarında olağanüstü sinyal bütünlüğü sağlayan en son 4×50Gb/s PAM4 modülasyon teknolojisini kullanır. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface, geleneksel fiber optik sistemlere sağlam bir alternatif sunmaktadır.
Operasyonel Metodoloji
MCP7H50-H002R26, akıllı pasif elektrik köprüsü olarak çalışır.Tek bir QSFP56 konektöründen (200G HDR destekli) iki bağımsız QSFP56 konektörüne (her biri 100G HDR destekli) yüksek hızlı sinyallerin verimli yönlendirilmesiBu sofistikepasif fiber kablosureplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference, güvenilir veri aktarımını sağlar.
Uygulamalar
Bu yüksek yoğunluklu bağlantı çözümü, modern altyapı gereksinimleri için idealdir:
Veri Merkezi Ağları
Hiperscale ortamları için omurilik yapısı mimarileri ve üst raf bağlantısı
Yüksek Performanslı Bilgisayar
Bilimsel araştırma ve mühendislik simülasyonları için kümeler arasındaki bağlantılar
Yapay zekâ ve makine öğrenimi
Derin Öğrenme Çerçeveleri için Eğitim Grubu Bağlantısı
Depolama Sistemleri
SAN ve NAS depolama çözümleri için yüksek hızlı bağlantılar
Rekabetçi Farklılık
MCP7H50-H002R26, hem aktif optik kablolara hem de önceki nesil bakır çözümlerine göre önemli avantajlar sunar:
- Ekonomik verimlilik:Eşdeğer aktif optik çözümlerle karşılaştırıldığında yaklaşık 35-45% maliyet indirimini sağlar
- Güç Optimizasyonu:Aktif optik kablolar için 2-3W'ye kıyasla 0.1W'den daha az tüketir
- Güvenilirlik:Pasif tasarım aktif bileşenlerle ilişkili arıza noktalarını ortadan kaldırır
- Düşük Gecikme:Elektriksel sinyal iletimi, optik dönüştürme sistemlerinden daha düşük gecikme sağlar
- Çevre güvenliği:LSZH ceket ve halogensiz yapı tesis güvenlik standartlarını geliştirir
- Termal Yönetim:Düşük güç tüketimi yoğun yapılandırmalarda soğutma gereksinimlerini azaltır
Destek Hizmetleri
Mellanox, MCP7H50-H002R26 için kapsamlı destek altyapısı sağlar:
- Malzeme ve üretim kusurlarını kapsayan 1 yıllık sınırlı donanım garantisi
- Entegrasyon zorlukları için uzman yardımıyla küresel teknik destek ağı
- Büyük ölçekli dağıtım senaryoları için özel yapılandırma hizmetleri
- Standart siparişlerin 2-3 hafta içinde yerine getirilmesi, hızlandırılmış seçenekler mevcuttur.
- Heterogen ortamlar için uyumluluk doğrulama hizmetleri
Sıkça Sorulan Sorular
Bu DAC çözümü ne kadar mesafeyi destekler?
MCP7H50-H002R26, 3 metreye kadar kısa menzilli uygulamalar için tasarlanmıştır, bu da özellikle veri merkezi ortamlarında raf ölçeği ve bitişik raf bağlantısı için uygundur.
Bu kablo Mellanox dışı ekipmanlarla uyumlu mu?
Mellanox sistemleri için optimize edilmiş olsa da, bupasif fiber kablosuAlternatif endüstri standartlarına uymaktadır ve genel olarak InfiniBand HDR ve uyumlu QSFP56 arayüzlerini destekleyen diğer satıcıların ekipmanlarıyla uyumludur.
Bu kablolar için ne kadar bakım gerekiyor?
Pasif bir çözüm olarak, MCP7H50-H002R26, fiziksel hasar için periyodik görsel incelemenin ötesinde minimum bakım gerektirir ve konektörlerin temiz ve enkazdan arınmış kalmasını sağlar.
Kurulum Rehberleri
En iyi performansı ve uzun ömrü sağlamak için:
- Tek bir viraj için en az 34 mm ve tekrarlanan virajlar için 68 mm'lik bir viraj yarıçapı korunmalıdır.
- Keskin bükülmelerden, özellikle de stresin yoğun olduğu bağlantı ara yüzlerinin yakınlarında kaçının
- İşleme ve kurulum prosedürleri sırasında uygun ESD önlemlerini uygulayın
- Yayınlanmadan önce ana sistem firmware ve sürücü sürümleri ile uyumluluğu doğrula
- Belirtilen sıcaklık (0°C ila 70°C) ve nem (5% ila 85%) aralıkları içinde çalıştırmak
- Bağlantıları kurulumdan önce ve bakım döngüleri sırasında kalıntı veya hasar için düzenli olarak kontrol edin
