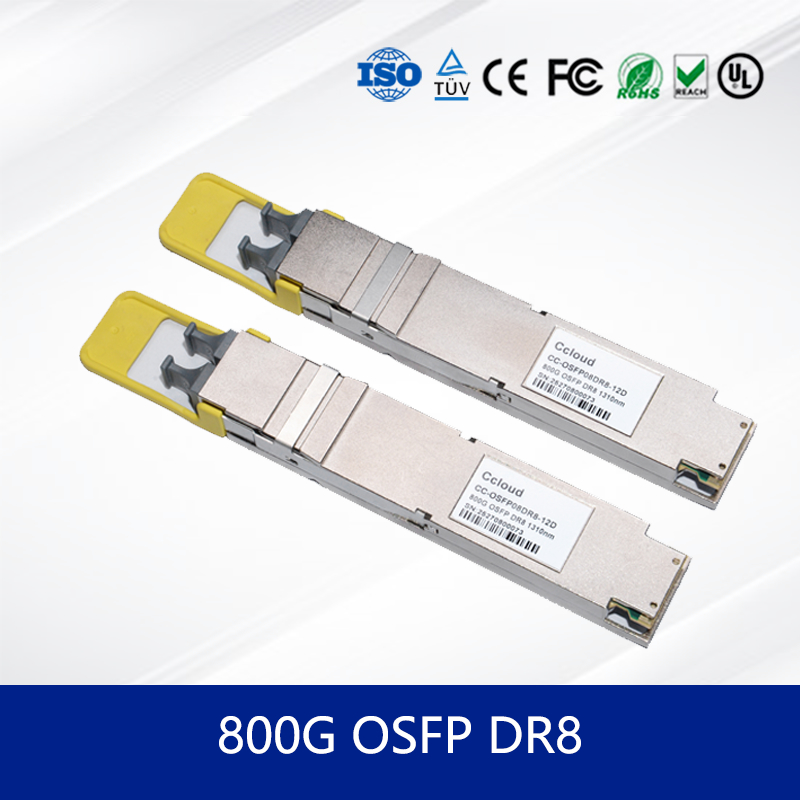

Veri Merkezi için Yüksek Hızlı 800G OSFP 112 DR8 CC-OSFP08DR8-12D Alıcı Modülü

800G OSFP Optik Alıcı-Verici Modülü — CMIS Yönetimi / 500 m Menzil / Çalışırken Takılabilir

Yüksek Değerli Öne Çıkanlar

• Tahmin edilebilir yaprak–omurga performansı için 53,125 GBd PAM4 kullanarak SMF üzerinden 800 Gb/s DR8 ve 500 m.
• Yoğun ön paneller için çift MTP-8 APC konektörlü OSFP Tip-2 çalışırken takılabilir tasarım.
• Tutarlı çok satıcılı operasyonlar için standartlaştırılmış telemetri, alarmlar ve düşük güç modları ile CMIS izleme.
• 3,3 V besleme, tipik güç yaklaşık 14,6 W, ticari 0–70 °C kasa çalışması.

1) Ürün Bilgileri / Ürün Açıklaması / Temel Bilgiler / Teknik Özellikler

CC-OSFP08DR8-12D Optik Alıcı-Verici Modülü bulut, yapay zeka ve HPC ortamlarında yeni nesil 800G kumaşları hedeflemektedir. Sekiz ana bilgisayar 100G hattı, 1310 nm'de sekiz optik hatta eşlenerek, tek modlu fiber üzerinde 500 m'ye kadar kararlı DR sınıfı bağlantılar sunar. Bu çalışırken takılabilir OSFP Tip-2 optik modül kompakt bir termal ayak izini, çift MTP-8 APC portu ve CMIS kontrolü ile birleştirerek, karma platformlarda sorunsuz çalışmayı sağlar. Birçok operatör için bu sınıf ayrıca 800g osfp olarak da bilinir ve arama, yeterlilik ve yaşam döngüsü yönetimini basitleştirir.

2) Özellikler

• Form faktörü: OSFP Tip-2, çalışırken takılabilir; yüksek ön panel yoğunluğu.
• Toplam hız: 8 × 53,125 GBd PAM4 aracılığıyla 800 Gb/s.
• Optik: Hat başına 1310 nm EML vericiler ve PIN alıcılar.
• Menzil: SMF üzerinden 500 m (DR bağlantı bütçesi).
• Güç/termal: 3,3 V ray, ~14,6 W tipik, 0–70 °C kasa.
• Yönetim: Kesme, sıfırlama, mevcut ve düşük güç modları ile I²C üzerinden CMIS.

3) Teknoloji

8/16 hatlı takılabilirler için CMIS'li OSFP MSA üzerine kurulu tasarım, yüz plakası port sayısını artırmadan 800G'ye ulaşmak için PAM4 sinyalleme kullanır. 1310 nm'deki EML lazerler doğrusallık ve dağılım toleransı sağlar; PIN-PD alıcılar, DR optikleri tarafından gerekli hassasiyeti ve marjı korur. Optik Alıcı-Verici Modülü anahtar NOS varyantlarında tek tip davranış sağlayarak, ortak kayıt haritalarına ve durum makinelerine uyar.

4) Teori / Çalışma Prensibi

Dahili olarak, bir yeniden zamanlayıcı/dişli kutusu sekiz adet 100G elektrik hattını koşullandırır ve PAM4 sembollerini sekiz EML'ye sürer. Alma tarafında, PIN/TIA ön uçları sinyalleri ana bilgisayar SerDes'ine geri kazandırır. İki telli bir I²C veri yolu, envanter, eşikler, güç durumu ve arıza işleme için CMIS sayfalarını açığa çıkarır—bu da optik modül otomatik tedarik ve filo araçlarıyla entegre olmasını sağlar.

5) Uygulama / Kullanım

• Belirleyici 500 m DR bağlantıları (ToR/EoR/toplama) ile bulut veri merkezlerindeki omurga–yaprak kumaşları.
• Hava akışı ve termal marjların kısıtlandığı yapay zeka eğitim kümeleri ve depolama omurgaları.
• Yüksek radiks şasiler ve modüler hat kartları için 800g osfp üzerinde standartlaşan HPC ara bağlantıları.

6) Teknik Özellikler Tablosu + Seçim Tablosu

için arama takma adı

• 7) Avantajlar / Satış Noktaları
• Standartlara dayalı CMIS, çok satıcılı otomasyonu ve filo bakımını basitleştirir.
• Yoğun, hava soğutmalı hat kartları ve şasiler için ayarlanmış termal zarf.800g osfp benimseyen ekosistemler arasında doğrudan birlikte çalışabilirlik.

8) Hizmet

Satış öncesi seçim, bağlantı bütçesi kontrolleri, hızlı lojistik ve uzaktan / yerinde teknik destek mevcuttur. Proje tabanlı tedarik ve yapılandırma rehberliği, üretime geçiş süresini hızlandırmaya yardımcı olur.

9) SSS

1. Optik Alıcı-Verici Modülü 800G anahtarım ile birlikte çalışabilir mi? OSFP MSA ve CMIS'i takip eder; satıcınızın onaylı listesiyle doğrulayın.
2. Hangi mesafe desteklenir? Belirtilen DR optik bütçesi ve FEC ile SMF üzerinden 500 m'ye kadar.
3. Hangi güç ve sıcaklığı planlamalıyım? Tipik ~14,6 W, 3,3 V'de; kasa 0–70 °C.
4. Büyük dağıtımları destekleyebilir misiniz? Evet—proje tedarik programları ve 7/24 destek mevcuttur.

10) Önlemler

• Belirtilen kasa sıcaklık aralığında çalıştırın ve hava akışı rehberliğine uyun.
• Uygun MTP/MPO temizleme araçları kullanın; taşıma sırasında ESD önlemlerine uyun.
• optik modül filolarının ölçeklendirilmesinden önce CMIS revizyonu / ürün yazılımı uyumluluğunu onaylayın.

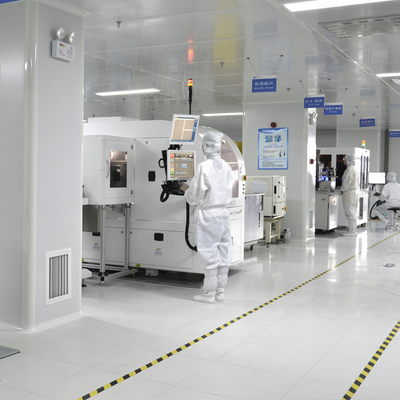

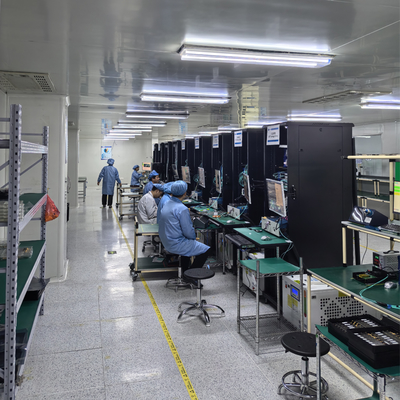

11) Üretim Süreci

Modüller, gelen denetim, optik hizalama, yanma ve son doğrulama ile büyük ölçekli hatlarda üretilir. Her birim, sevkiyattan önce PAM4 performansını ve CMIS işlevlerini doğrulamak için elektriksel ve optik testlerden geçer.

12) Çalıştırma Talimatları

• Modülü, mandalı tamamen takılı olacak şekilde bir OSFP kafesine takın; keskin bükülmeler olmadan MTP-8 trunk'larını yönlendirin.
• Ana bilgisayar NOS'unun CMIS'i tanıdığını doğrulayın; bağlantı kurulduktan sonra alarmları ve eşikleri kontrol edin.
• Konektör hijyenini koruyun; kullanılmayan portları kapatın; varlık takibi için seri numaralarını kaydedin.

13) Şirket Profili

On yıldan fazla deneyimiyle, fabrika destekli ekibimiz profesyonel üretim, hızlı yerine getirme ve 7/24 danışmanlık sunmaktadır. Proje dağıtımları için önemli envanter ve yerinde mühendislik desteği ile desteklenen orijinal ağ anahtarları, ağ arabirim kartları, kablosuz AP'ler ve denetleyiciler, kablolar ve optik modül çözümleri sağlıyoruz.
