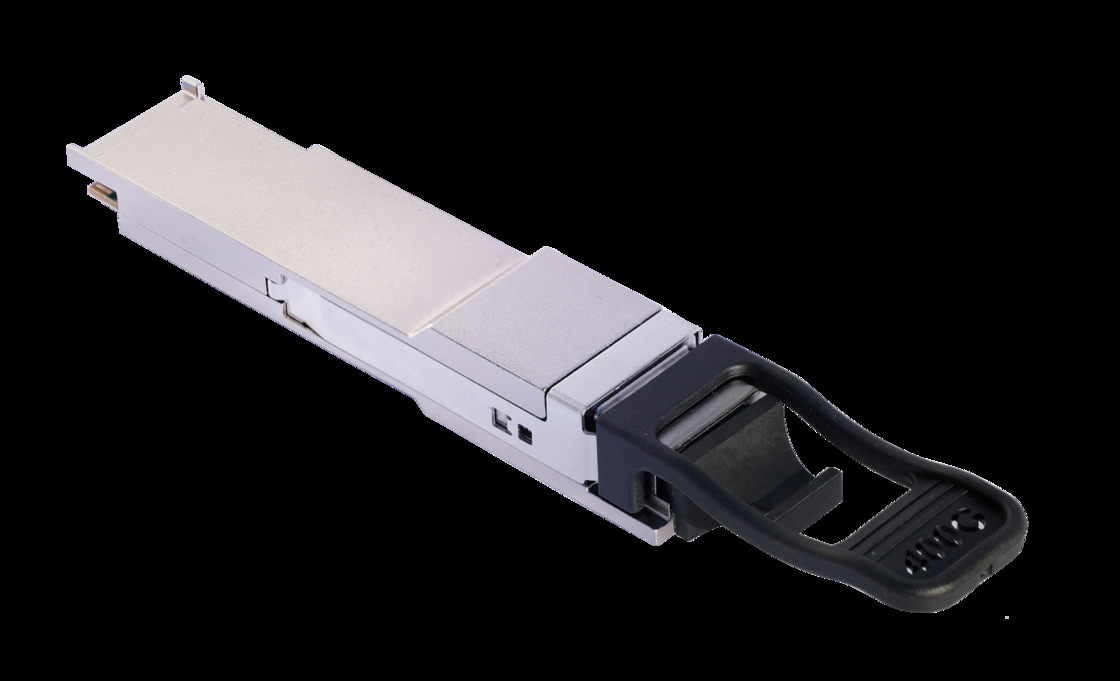

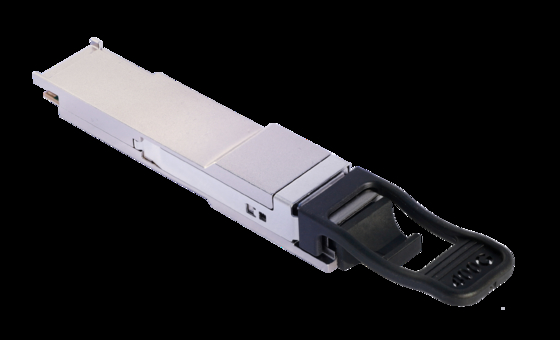

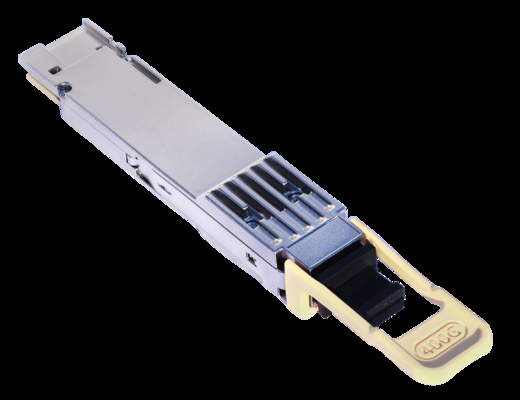

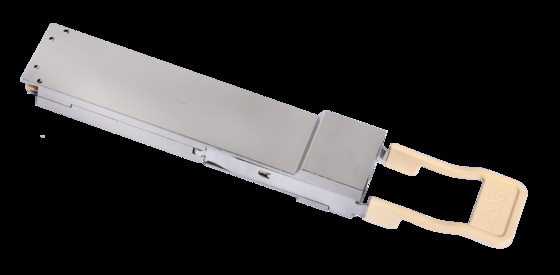

400G OSFP 112 VR4 CC-OSFP04VR4-12D Fiber Bağlantıları için Alıcı
Ürün ayrıntıları:
Marka adı: | starsurge |
Sertifika: | CE, ISO, RoHS, GS |
Model numarası: | 400g OSFP 112 VR4 CC-OSFP04VR4-12D |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 50 adet |
---|---|
Fiyat: | negotiable |
Ambalaj bilgileri: | Karton |
Teslim süresi: | Miktara göre |
Ödeme koşulları: | T/T |
Yetenek temini: | 100pcs/ay |
Detay Bilgi |
|||
Model no.: | CC-OSFP04VR4-12D | Destek ağı: | Ethernet |
---|---|---|---|
Bilgi içeriği: | Veri | durum: | Yeni |
Hız: | 400g | Moda: | QSFP112 SR4 |
Taşıma paketi: | Paketleme | Spesifikasyon: | 400*265*100mm |
Ticari marka: | optmodule | Köken: | Çin |
Üretim kapasitesi: | 50000 |
Ürün Açıklaması
400G OSFP 112 VR4 Alıcı-Verici
1.1 400G OSFP 112 VR4 Genel Açıklama
Bu modül, dijital teşhis izleme işlevselliği (DDM) ve kontrol işlevi ile QSFP form faktöründe takılabilir bir fiber optik alıcı-vericidir. 400G QSFP112 SR4 modülü, OM4 çok modlu fiber üzerinden 100 metreye kadar noktadan noktaya 400Gb/s bağlantı sağlayan dört özdeş ve bağımsız şeride sahiptir. Bu, onu kısa mesafeli veri merkezi optik ara bağlantıları için ideal, düşük maliyetli bir çözüm haline getirir.
Her bir şeridin merkezi dalga boyu 850nm dalga boyundadır. Düşük güç tüketimi ve mükemmel EMI performansı, yüksek bağlantı noktası yoğunluğuna sahip sistem tasarımını mümkün kılar. Ürün, endüstriyel güvenlik standartlarına uygun olarak tasarlanmış ve test edilmiştir. Alıcı-verici, ABD FDA/CDRH ve IEC 60825-1:2007 & IEC 60825-2:2004+A1+A2 standartlarına göre Sınıf 1 Lazer ürünüdür.
Alıcı-verici, mandal aracılığıyla ana bilgisayar sistemine kolayca monte edilebilir ve serbest bırakılabilir.
Alıcı-verici, 0oC ila +70oC arasında değişen bir çalışma ortam sıcaklığı aralığında tek bir +3,3V güç kaynağı ile çalışır. Muhafaza, EMI bağışıklığı için metalden yapılmıştır.
1.2 400G OSFP 112 VR4 Özellikleri
400G QSFP112 SR4 Optik Alıcı-Verici aşağıdaki özellikleri sunar:
. Çok modlu fiberde şerit başına 100GBASE desteği. Takılabilir QSFP112 Tip 1 form faktörü
. 425Gb ps'ye kadar veri hızı (4x 106.25Gb ps )
. MMF(OM4) üzerinde 100m'ye kadar erişim
. 850nm VCSEL lazer ve PIN alıcısı
. Yüksek hızlı G/Ç elektrik arayüzü (400GAUI-4) . Tek MPO- 12 yuvası
. Çalışma ortam sıcaklığı: 0 ila +70°C . RoHS 6/6 ile uyumlu
. 400G QSFP112 MSA ve CMIS4.0 ile uyumlu
Güç Kaynağı Gerilimi
|
Vcc
|
-0.5
|
3.6
|
V
|
Depolama Sıcaklık Aralığı1,2
|
TST
|
-40
|
85
|
°C
|
Çalışma Bağıl Nemi1,2,3
|
RH
|
5
|
85
|
%
|
Notlar:
1 AbsoluteMaximumRatings, cihazda hasara neden olabilecek değerlerdir. 2 Önerilen Çalışma koşulları ve Mutlak Maksimum değerler arasında, uzun süreli çalışma amaçlanmamıştır ve kalıcı cihaz bozulması meydana gelebilir. 3 Yoğuşmasız. |
Parametre
|
400GBASE-SR4
|
|
|
Uygulama kodu
|
400G-SR4
|
|
|
Standart
|
IEEEStd802.3db&IEEEStd802.3ck
|
|
|
Veri hızı (Gb/s)
|
425Gb/s
|
|
|
Parametre
|
400GBASE-SR4
|
Birim
|
|
Sinyal hızı, her şerit (aralık)
|
53.125±100ppm
|
GBd
|
|
Modülasyon formatı
|
PAM4
|
-
|
|
Merkez dalga boyu (aralık)
|
844~863
|
nm
|
|
RMS spektral genişlik1 (maks.)
|
0.6
|
nm
|
|
Ortalama başlatma gücü, her şerit (maks.)
|
4
|
dBm
|
|
Ortalama başlatma gücü, her şerit (min.)
|
-4.6
|
|
|
Dış Optik Modülasyon Genliği (OMAouter), her şerit (maks.)
|
3.5
|
dBm
|
|
Dış Optik Modülasyon Genliği (OMAouter), her şerit (min.)
formax(TECQ, TDECQ)≤1.8 dB or1.8< max(TECQ, TDECQ)≤4.4 dB |
–2.6 -4.4+max(TECQ,TDECQ) |
dBm dBm |
|
PAM4 için verici ve dağılım gözü kapanması (TDECQ), her şerit (maks.)
|
4.4
|
dB
|
|
PAM4 için verici gözü kapanması (TECQ), her şerit (maks.)
|
4.4
|
dB
|
|
Aşım/düşüş (maks.)
|
26
|
%
|
|
Verici güç değişimi, her şerit (maks.)
|
2
|
dBm
|
|
Sönme Oranı
|
2.5
|
dB
|
|
Verici geçiş süresi, her şerit (maks.)
|
17
|
ps
|
|
KAPALI vericinin ortalama başlatma gücü, her şerit (maks.)
|
-30
|
dBm
|
|
RIN12OMA (maks.)
|
-131
|
dB/Hz
|
|
Optik dönüş kaybı toleransı (maks.)
|
12
|
dB
|
|
Çemberlenmiş akı2
|
≥86%at19nm≤30% at4.5um
|
-
|
|
400G OSFP 112 VR4 Notları:
1RMS spektral genişlik, spektrumun standart sapmasıdır 2IEC61280-1-4'e uygun olarak, tip A1a.2 veya tip A1a.3 veya A1a.4, 50μmfiber içinde ölçülürse |
|
Parametre
|
Referans
|
Değer
|
Birim
|
Sinyal hızı, her şerit (aralık)
|
120G.3.4.1
|
53.125± 50
ppm |
GBd
|
Diferansiyel tepe-tepe giriş gerilimi toleransı (min.)
|
120G.5.1
|
900
|
mV
|
Diferansiyelden ortak moda dönüş kaybı (min.)
|
120G.3.3.2
|
Denklem
(120G-2) |
dB
|
Etkili dönüş kaybı, ERL (min.)
|
120G.3.4.3
|
8.5
|
dB
|
Diferansiyel sonlandırma uyuşmazlığı (maks.)
|
120G.3.1.3
|
10
|
%
|
Modül gerilimli giriş testi1
|
120G.3.4.2
|
Bkz. 120G.3.4.2
|
|
Tek uçlu gerilim tolerans aralığı (min.)
|
120G.5.1
|
-0.4to3.3
|
V
|
DC ortak mod gerilimi (min)2
|
120G.5.1
|
-350
|
mV
|
DC ortak mod gerilimi (maks)2
|
120G.5.1
|
2850
|
mV
|
Notlar:
1 120G.1.1'de belirtilen BER'yi karşılar. 2 Ana bilgisayar tarafından üretilen DC ortak mod gerilimi. Şartname, toprak ofset geriliminin etkilerini içerir. |
