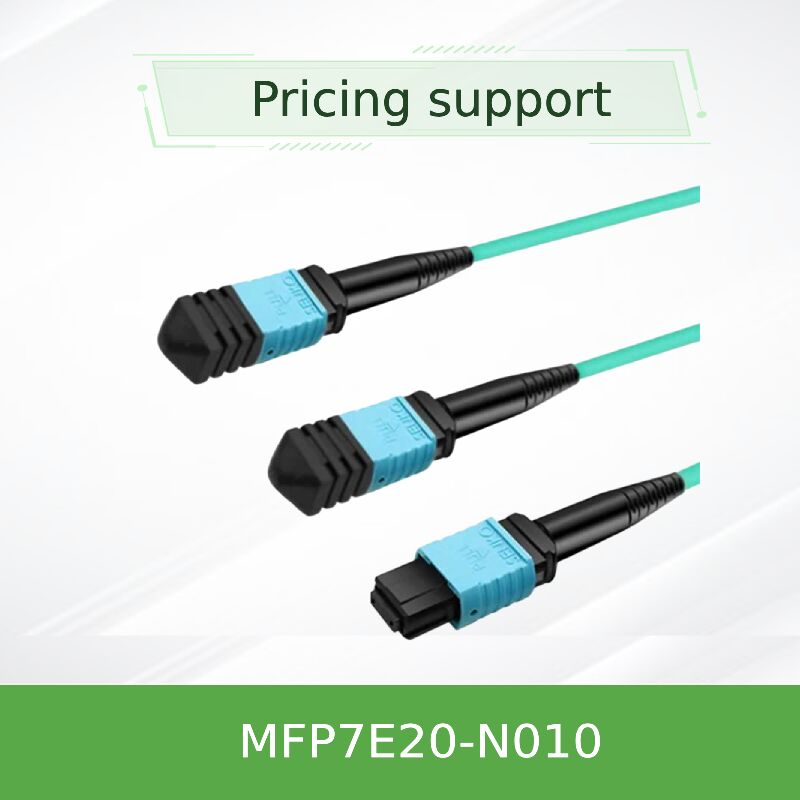

NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Kablo 400G NDR/Ethernet OSFP anahtarları için B Tipi Crossover
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E20-N010 |
| Belge: | MFP7E20-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MFP7E20-N010 | Malzeme şekli: | Yuvarlak tel |
|---|---|---|---|
| İzin verilen gerilme mukavemeti: | 1000N <10000n | Sertifika: | RoHS, CE, ISO9001, VDE, CCC |
| Kılıf malzemesi: | PVC | Uzunluk: | 10m |
| Veri hızı: | 400GB/S | Menşei: | Hindistan / İsrail / Çin |
| Vurgulamak: | NVIDIA 10m multimode fiber kablosu,400G Ethernet MPO-12 fiber kablosu,OSFP geçişleri çapraz fiber kablosu |
||
Ürün Açıklaması
NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Kablosu
400G NDR/Ethernet OSFP anahtarları için B Tipi Crossover
Kritik Performans Avantajları
- 400G NDR Ağı için optimize edilmiş:Sonraki nesil 400GbE ve NDR InfiniBand altyapıları için tam bant genişliği sağlamak için tasarlanmıştır
- Üst düzey sinyal bütünlüğü:8 derece açılı cilalı MPO-12/APC konektörleri yüksek geri dönüş kaybı (≥35 dB) elde eder
- Plug-and-Play Crossover tasarımı:Fabrika sonu Tipi B kablosu, alıcılar arasında doğrudan bağlantı sağlar
- Dayanıklı ve Güvenli İnşaat:Yükseltilmiş güvenlik (OFNR) ile esnek su renkli LSZH ceket
- Sertifikalı Ekosistem Uyumluluğu:Değiştiriciler ve ConnectX-7 çözümleri dahil olmak üzere NVIDIA Mellanox ekosistemi için tamamen test edildi
Ürün Genel Görünümü
NVIDIA MFP7E20-N010, MPO-12/APC konektörleri ile Tip B çapraz olarak yapılandırılmış 10 metrelik pasif multimod fiber optik kablosudur.Modern anahtarlarda 400G NDR ve Ethernet alıcılarını bağlamak için özel olarak inşa edilmiş, ağ adaptörleri ve DPU'lar.
Temel Ürün Özellikleri
- Arayüz:Çifte MPO-12/APC (Kadın), açılı cilalı bağlantılar
- Kablo uzunluğu:10 metre.
- Fiber özellikleri:50/125 μm Multimode OM4 (Aqua ceket)
- Aktif Kanallar:8 lif (4 iletmek için, 4 almak için)
- Kablolama şeması:B tipi (Krossover)
- Optik Performans:Giriş kaybı ≤ 0,354 dB; Geri dönüş kaybı ≥ 35 dB
- Fiziksel Yapı:3.0 mm çaplı, en az 30 mm bükme yarıçaplı
Teknik Standartlar ve Uygunluk
Gelişmiş optik mühendisliği, MPO-12/APC konektörleri ile 400G hızlarında yansıtmayı en aza indirgenen zorlu ortamlarda performans sağlar.
- Bağlantı standardı:IEC 61754-7 (MPO ailesi)
- Performans ve Güvenilirlik:Telcordia GR-1435
- Lazer Güvenliği:IEC 60825-1 ve FDA 21 CFR 1040'a göre sınıf I
- Güvenlik onayları:CB Scheme, cTUVus, CE İşareti
- EMC Uyumluluğu:CE, FCC Sınıf A, ICES-003, VCCI
Çalışma prensibi
Tipi B çapraz topolojisi, bir alıcıdan gönderilen (Tx) lazerlerin bağlı cihazdaki alıcı (Rx) fotodetektorlarla mükemmel bir şekilde hizalanmasını sağlar.APC cila dağıtıcıları, ışığı kaynaktan uzaklaştırır., sinyal açıklığını korur.
Başlıca Uygulama Senaryoları
- Rack içi bağlantı:Top-of-rack anahtarları birbirine bağlamak veya yüksek performanslı sunuculara bağlantı anahtarları
- Yüksek yoğunluklu hesaplama kümeleri:AI/HPC ortamlarında GPU sunucuları ve NVLink anahtarları arasında doku oluşturma
- Depolama Alanı Ağları (SAN):Flash tabanlı depolamada depolama dizileri ile değiştirme kumaşını bağlamak
- Ağ Kenarı Toplama:400G performansı gerektiren ağ kenarındaki konsolide raflar
Ayrıntılı özellikler
| Parametreler | Spesifikasyon |
|---|---|
| Ürün modeli | MFP7E20-N010 |
| Açıklama | MPO12/APC'den MPO12/APC'ye, Multimode Fiber Kablosu |
| Uzunluk | 10 metre. |
| Elbise Türü / Ceket Rengi | OM4 Multimode / Aqua |
| Bağlantı tipi | MPO-12, Angled Polish (APC), Kadın |
| Maksimum Veri Hızı Destek | Port başına 400 Gb/s (NDR/400GbE) |
| Ekleme Kaybı (Max) | ≤ 0,354 dB |
| Geri dönüş kaybı (Min) | ≥ 35 dB |
Mümkün Uzunluk Variantları
| Sipariş bölüm numarası | Uzunluk | En iyisi |
|---|---|---|
| MFP7E20-N003 | 3m | Aynı şasi içinde ultra kısa menzilli |
| MFP7E20-N010 | 10m | Rak içi ve bitişik raf bağlantıları |
| MFP7E20-N020 | 20m | Satır içi genişletilmiş erişim |
| MFP7E20-N030 | 30m | 400G NDR için maksimum OM4 erişimi |
Rekabetçi Avantajlar
- NDR Ekosistemi için optimize edilmiş:Özellikle NVIDIA'nın NDR platformu için ayarlandı ve test edildi.
- Üstün Optik Kalite:APC cilalama, UPC konektörlerine göre üstün geri dönüş kaybı sağlar
- Uygulama için hazır güvenilirlik:Doğrulanmış performans ölçümleriyle test edilen fabrika
- Geleceğe dayanıklı tasarım:Mevcut 400G standartlarını ve gelecekteki hız gelişmelerini destekler
- Veri Merkezi Güvenliği Geliştirildi:LSZH ceketleri yangın olaylarında toksik duman emisyonunu sınırlandırır
Hizmet ve Destek
Kapsamlı destek yapısı, NVIDIA standart garantisi, kapsamlı envanterden hızlı sevkiyat ve özel teknik uzmanlık ile dağıtım başarısını sağlar.
Sıkça Sorulan Sorular
Bu kabloyu 400G OSFP anahtar portunu iki ayrı 200G QSFP56 sunucu portuna bağlamak için kullanabilir miyim?
Hayır, bu bir noktadan noktaya kablo.
Hayır, bu bir noktadan noktaya kablo.
Montajdan önce konektörlerin temizlenmesi gerekli mi?
Kesinlikle, enfeksiyon optik bağlantı arızasının başlıca nedenidir.
Kesinlikle, enfeksiyon optik bağlantı arızasının başlıca nedenidir.
Kurulum ve Kullanım Rehberleri
Not:Bu önlemlere uymak, en iyi performansı ve uzun ömrü sağlar.
- Uyumluluk Denetimi:Transceiverlerin MPO-12/APC arayüzlerini kullandığını doğrulayın.
- Çevre sınırları:0°C'den 70°C'ye kadar sıcaklık aralığında çalıştırmak
- Bend Radius Yönetimi:Asla 30 mm yarıçaptan daha sıkı bükülmeyin.
- ESD Bilinçlendirme:Transceiverleri kullanırken ESD bileklik kemeri kullanın
- Yönetmeli Kullanım:Ticari ortamlar için tasarlanmış A sınıfı dijital cihaz
