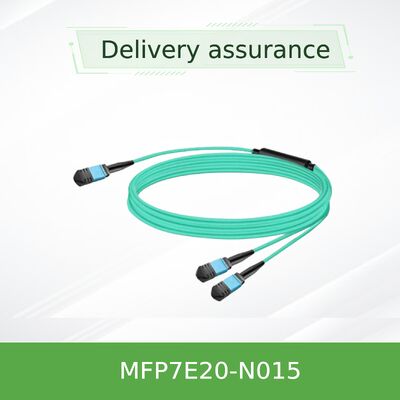

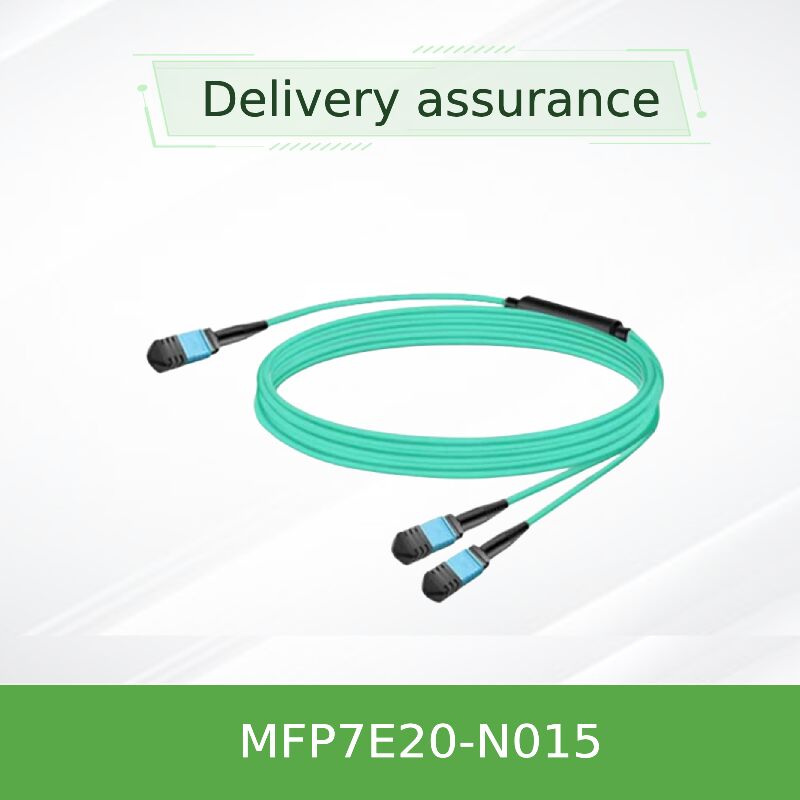

NVIDIA MFP7E20-N015 15m MPO APC 1: 2 400G / NDR Veri Merkezi Çıkış Bağlantısı için Fiber Splitter Kablo
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E20-N015 |
| Belge: | MFP7E20-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MFP7E20-N015 | Malzeme şekli: | Yuvarlak tel |
|---|---|---|---|
| İzin verilen gerilme mukavemeti: | 1000N <10000n | Sertifika: | RoHS, CE, ISO9001, VDE, CCC |
| Kılıf malzemesi: | PVC | Uzunluk: | 15m |
| Veri hızı: | 400GB/S | Menşei: | Hindistan / İsrail / Çin |
| Vurgulamak: | NVIDIA 15m MPO fiber splitter kablosu,400G veri merkezi çıkış kablosu,Garanti ile NDR fiber splitter |
||
Ürün Açıklaması
NVIDIA ile yüksek hızlı ağ bağlantı noktası yoğunluğunu optimize edinMFP7E20-N015, 15 metrelik pasif optik bölücü kablosu. Bu çözüm, tek bir 800G yetenekli Twin-Port OSFP ara yüzünü iki bağımsız 400G bağlantısına verimli bir şekilde ayırır.NVIDIA ConnectX-7 ağ adaptörleri ve BlueField-3 DPU'ları gibi cihazlara doğrudan bağlanmakDüşük kayıplı MPO-12/APC konektörleri, esnek bir LSZH ceket ve Tip-B çapraz tasarımı ile güvenilir,talepkâr 400GbE ve NDR InfiniBand veri merkezi ortamları için yüksek performanslı bağlantı.
NVIDIA MFP7E20-N015, yüksek yoğunluklu, geniş bant genişliği olan ağ mimarileri için tasarlanmış fabrika tarafından sonlandırılan multimod fiber optik kablosudur.Tek bir yüksek radiksli devre bağlantısı bağlantısının aşağıda iki uç noktaya hizmet vermesini sağlar.Bu, maliyetli ve ölçeklenebilir omurilik yapraklı ağlar, AI / ML kümeleri ve anahtar portu kullanımı en üst düzeyde olduğu depolama omurgası oluşturmak için gereklidir.Kablo, NVIDIA'nın yüksek performanslı ağ çözümleri için sertifikalı bir ekosistemin parçasıdır..
- Çıkış yapılandırması:1xMPO-12'den 2xMPO-12'ye kadar port çarpımı için bölücü topolojisi.
- Yüksek hızlı destek:400 Gigabit Ethernet ve NDR (400G) InfiniBand protokolleri için tasarlanmıştır.
- Premium Bağlantılar:MPO-12 konektörleri, optik geri yansımayı (≥35 dB RL) en aza indirmek için 8° açılı fiziksel temas (APC) cilalama ile.
- Doğrudan Bağlantı Kablolama:Doğrudan alıcı-alıcı bağlantısını sağlayan Tip B (karşılaştırılmış) fiber haritasını uyguluyor.
- Dayanıklı ve Güvenli İnşaat:Yumuşak, su renkli bir LSZH-OFNR ceketine sahiptir. Yangına dayanıklı ve az dumanlıdır.
- Kalite güvencesi:Güvenilirliği sağlayan IEC 61754-7 ve Telcordia GR-1435 standartlarına uygun olarak üretilmiştir.
Bu kablo, interoperabilite ve performansı sağlamak için kanıtlanmış optik ve mekanik teknolojileri birleştirir:
- Fiber:50/125μm OM4 Multimode (15m uzunluk için)
- Bağlantı:IEC 61754-7'ye göre MPO-12
- Polonyaca:APC (Köşeli Fiziksel Temas)
- Topoloji:B Tipi (Çapraz)
- Ekleme kaybı:≤ 0,356 dB (Formula başına: 0,35 + 0,0004*L)
- Geri dönüş kaybı:≥ 35 dB
- En fazla kanal erişimi:50 m'ye kadar (patch panelleri ile)
- Çalışma sıcaklığı:0°C - 70°C
- Lazer Güvenliği:Sınıf 1 (IEC 60825-1, CDRH)
- Ceket Rating:LSZH (Düşük Duman Sıfır Halogen), OFNR
- EMC/ Güvenlik:CE, FCC Sınıf A, cTUVus
- Protokol desteği:Ethernet, InfiniBand, NVLink
Kablo pasif bir optik bölücü olarak çalışır. Tek bir "kök" MPO konektörü, bir anahtarda (örneğin, NVIDIA MMA4Z00-NS) İkiz Portlu OSFP alıcıyla bağlantı kurar.Bu alıcı, 8 optik şerit üzerinde toplu 800G sinyali sunar.Kablo montajının içinde, bu 8 aktif lif fiziksel olarak her biri 4 litrelik iki ayrı gruba ayrılır. Her grup iki "yarpaq" MPO konektöründen birine yönlendirilir.Bu yaprak uçları, sunucularda veya depolama cihazlarında yer alan standart tek portlu 400G OSFP veya QSFP112 alıcılarına bağlanır.B tipi çapraz kablolamakritiktir: anahtar alıcıdaki pin 1'den gönderme yolunun (Tx) sunucu alıcıdaki pin 12'deki alıcı yolla (Rx) doğru bir şekilde hizalanmasını sağlar ve tersine,Dış çapraz bağlantı modülleri olmadan tam çift yönlü iletişimi mümkün kılan.
- Veri Merkezi Toplama:Yüksek kapasiteli omurilik / toplama anahtarlarını (800G portları ile) birden fazla üst raklı (ToR) anahtarlarına veya yüksek performanslı sunuculara bağlamak.
- Yapay zeka ve yüksek performanslı bilgisayar:Ağ anahtarlarından 400G ile donatılmış hesaplama düğümlerine yoğun bağlantı sağlamakAğ kartları(ConnectX-7 gibi) dağıtılmış eğitim ve simülasyon için GPU kümelerinde.
- Hyperconverged & depolama ağları:Depolama dizileri ve hesaplama sunucuları arasında NVMe-over-Fabrics (NVMe-oF) dağıtımları için yüksek bant genişliği bağlantıları kolaylaştırmak.
- Bulut Altyapısı:Port başına maliyet ve raflar içindeki kablo yoğunluğunu optimize etmek için hiper ölçekli ortamlarda dağıtım.
- Ağ Arayüzü Kartı Bağlantısı:Her biri yüksek performanslı iki sunucuya bağlanmak için tek bir anahtar bağlantısı sağlarNIC kartı, bağlantı yoğunluğunu iki katına çıkarıyor.
| Parametre kategorisi | MFP7E20-N015 için ayrıntılı özellikler |
|---|---|
| Ürün Kimliği | NVIDIA MFP7E20-N015 |
| Kablo Fonksiyonu ve Topoloji | Pasif 1:2 Bölücü, 1xMPO-12/APC'den 2xMPO-12/APC'ye |
| Toplam Uzunluk | 15.0 metre (Tolerans: +0.3m / -0m) |
| Fiber Spesifikasyonu | 50/125 μm derecelendirilmiş indeksli multimod, OM4 |
| Aktif Lif Sayısı | 8 lif (4 gönderir, 4 alır) |
| Bağlantı tipi ve cilalama | MPO-12, Kadın, açılı fiziksel temas (APC) |
| Kablolama Şeması | B Tipi (Çapraz) |
| Kablo çapı | 3.0 mm ± 0.2 mm |
| Ceket malzemesi ve rengi | Düşük Duman Sıfır Halogen (LSZH), OFNR derecelendirilmiş, Aqua |
| Minimum Eğiliş Yarıçapı | 30 mm (1.2 inç) |
| Çalışma sıcaklığı | 0°C - 70°C |
| Depolama sıcaklığı | -40°C ila 85°C |
| Nem aralığı | % 10 ila % 85 RH (kondensasyon olmayan) |
| Uyumlu Alıcılar | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
MFP7E20 serisinin diğer mevcut uzunlukları: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050).
- Liman verimliliğini en üst düzeye çıkarmak:Standart kablolama ile karşılaştırıldığında anahtar portu başına sunucu bağlantılarının sayısını ikiye katlar, port başına maliyetleri azaltır ve raf yoğunluğunu artırır.
- Sinyal bütünlüğünün garanti edilmesi:Fabrika sonlandırılmış APC konektörleri, PAM4 tabanlı 400G bağlantılarında hata içermeyen çalışma için kritik olan sürekli olarak düşük ekleme kaybı ve yüksek geri dönüş kaybını sağlar.
- Ekosistem Güvenliği:Gerçek bir NVIDIA bileşeni olarak, anahtarlar, alıcılar veAğ kartları.
- Kurulum Hazırlığı:Koruyucu toz kapakları ile sağlanır ve hızlı, hata içermeyen dağıtımı sağlayan saha sonlandırması gerektirmez.
- Geliştirilmiş Güvenlik Profili:LSZH ceket malzemesi, yangın senaryolarında toksik duman emisyonunu azaltarak kapalı veri merkezi ortamlarında güvenliği artırır.
- Ürün Garanti:Bu kablo, NVIDIA'nın pasif optik bileşenler için standart garantisi kapsamındadır.
- Envanter ve lojistik:Hızlı sipariş yerine getirilmesi ve güvenilir teslimat için MFP7E20-N015 stokumuzu koruyoruz.
- Teknik Danışma:Ekibimiz, 400G / NDR altyapınız için kablo seçimi, uyumluluk ve ağ tasarımı konusunda satış öncesi teknik rehberlik sağlar.
- Satış sonrası destek:En iyi kurulum uygulamaları ve bağlantı sorunlarının giderilmesi için yardım mevcuttur.
S: Bu bölücü kablosunun bir kağıdını şimdi kullanabilir miyim ve ikinci kağıdı daha sonra bağlayabilir miyim?
A: Evet, tasarım buna izin verir. Bir sunucuyu hemen bağlayabilir ve diğer sunucu hazır olana kadar diğer yaprak bağlantısını toz kapağıyla koruyabilirsiniz.Anahtar tarafındaki bağlantılı alıcı sadece bir yol aktif ile gelen bağlantıyı desteklediğinden emin olun, ki bu genelde böyledir.
S: Bu kablo 200G QSFP56 alıcılarıyla uyumlu mu?
C: Kablonun fiziksel konektörleri (MPO-12/APC), QSFP56 alıcısı bir MPO-12/APC kapı kullanırsa ve 200G-SR4 veya benzer multimod işlevi için tasarlanmışsa uyumludur.Bölücü fonksiyonu 800G/400G sinyalini kırmak için optimize edilmiştir.. Yerel 200G bağlantısı için, bölücü olmayan bir çift kablo genellikle daha uygundur. Her zaman alıcı veri sayfalarına bakın.
S: Bu kablodaki MPO bağlantılarını nasıl temizlerim?
A: Özel, tüylü olmayan bir MPO konektör temizlik aracı veya kaseti kullanın. Basınçlı havayı asla yalnız kullanmayın, çünkü kirletici maddeleri ferrule'ye daha fazla itebilir.Temizlik aracı rahatlıkla konektör uç yüzüne sokun, sil ve çiftleşmeden önce bir lif mikroskopla kontrol et. Hem kablo konektörünü hem de alıcı kablosunu temizle.
S: Bunu yanlışlıkla bir MPO-UPC bağlantısına bağlarsam ne olur?
A:Bağlantıyı zorlamayın.MPO-APC ve MPO-UPC konektörlerinin farklı fiziksel anahtarlama ve cilalama açıları vardır.Onları çiftleştirmeye çalışmak hem kablo hem de alıcıdaki seramik ferrule uçlarına kalıcı fiziksel hasara neden olabilir, yüksek optik kaybına yol açar ve değiştirilmesini gerektirir.
- Uyumluluk Denetimi:Kurulumdan önce bağlantıdaki tüm alıcıların ve yama panellerininMPO-12/APCBağlantılar, UPC değil.
- Kurulum öncesi temizlik:Karıştırmadan önce kablo bağlantısı ferrulesini ve alıcı kaplarını her zaman onaylı araçlarla kontrol edin ve temizleyin, böylece kirlenme ile ilgili arızaları önleyebilirsiniz.
- Bend Radius Yönetimi:Yönlendirme sırasında keskin bükülmelerden ya da bükülmelerden kaçının.30 mm (1.2 inç)Kablo boyunca tüm noktalarda mikro bandlama kaybını veya lif kırılmasını önlemek için.
- Çevre sınırları:Kabloyu, belirtilen sıcaklık (0°C ila 70°C) ve nem (10% ila 85% RH) aralığının dışındaki ortamlarda kurmayın veya kullanmayın.
- Düzgün Ekleme/Kaldırma:Bağlantı kabuğundaki itme-çekme kilit mekanizmasını yerleştirmek ve çıkarmak için kullanın.
- ESD Bilinçlendirme:Kablonun kendisi ESD'ye duyarlı olmasa da, takıldığı alıcılar da duyarlıdır.kablo montajı sırasında alıcı alıcıları kullanırken).
