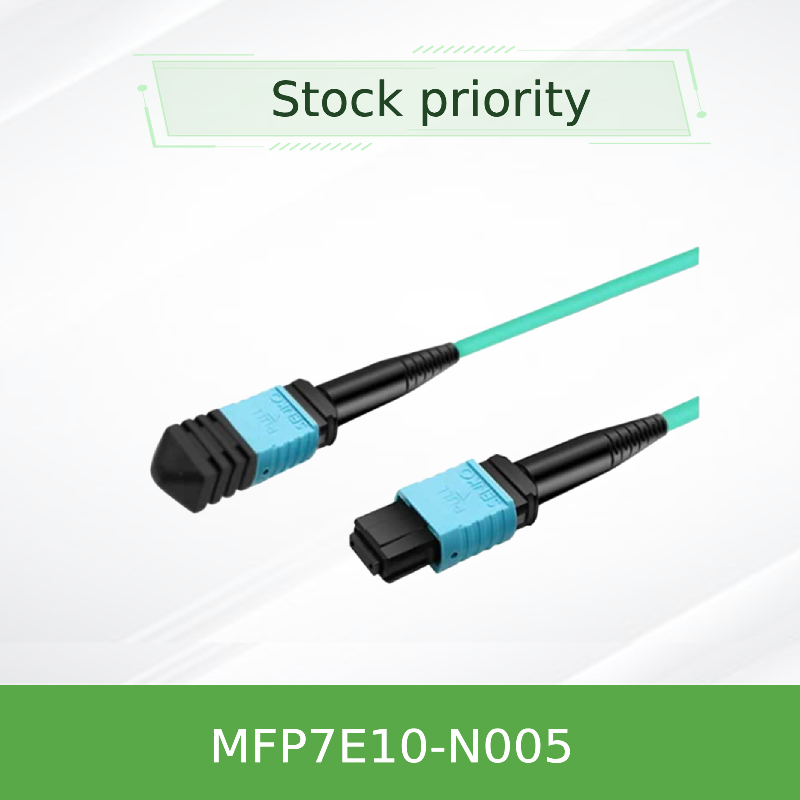

NVIDIA MFP7E10-N005 5m MPO-12/APC to MPO-12/APC Multimode Fiber Optic Kablo 400G/NDR InfiniBand & Ethernet için

Ürün Modeli: MFP7E10-N005 | Temel Anahtar Kelimeler: fiber optik kablo, yüksek hızlı DAC, MPO kablo, NDR ara bağlantı, pasif optik kablo

NVIDIA MFP7E10-N005, modern veri merkezi ara bağlantıları için tasarlanmış, yüksek performanslı, 5 metrelik pasif bir fiber optik kablodur. Bu kablo tertibatı, her iki ucunda MPO-12/APC konektörleri kullanır ve 50/125μm OM4 çok modlu fiberler barındırır. Özellikle 400/800Gb/s optik alıcı-vericiler arasında noktadan noktaya bağlantılar oluşturmak için bir çapraz (Tip-B) yüksek hızlı DAC (Doğrudan Bağlantı Kablosu) olarak tasarlanmıştır. Birincil rolü, InfiniBand NDR veya 400 Gigabit Ethernet protokollerinden yararlanan yüksek performanslı bilgi işlem, yapay zeka kümeleri ve depolama ağlarında veri iletimi için güvenilir, düşük kayıplı bir fiziksel katman sağlamaktır.

• Konektör Tipi: Dişi-Dişi MPO-12, 8° Açılı Cila (APC) ile.
• Kablo Tipi ve Uzunluğu: 5 metre (N005), OM4 sınıfı 50/125μm çok modlu fiber, Tip-B (çapraz) topoloji.
• Maksimum Erişim: OM4 fiber ile 50 metreye kadar bağlantıları destekler, raf içi ve sıra içi bağlantılar için idealdir.
• Ceket: Geliştirilmiş hava akışı ve yangın güvenliği için esnek, yuvarlak Aqua renkli LSZH-OFNR ceket.
• Performans: Düşük ekleme kaybı (≤ 0,35 dB + 0,0004 x L) ve yüksek dönüş kaybı (≥ 35 dB).
• Protokol Desteği: InfiniBand (NDR, HDR), Ethernet (400/200/100GbE) ve NVLink.

Bu ara bağlantı çözümü, birlikte çalışabilirliği ve performansı garanti etmek için yerleşik ve güvenilir endüstri standartları üzerine kurulmuştur.

• Fiber Optik Standardı: OM4 Çok Modlu Fiber (IEC 60793-2-10).
• Konektör Standardı: IEC 61754-7 ve ANSI/TIA-604-5'e göre MPO.
• Cila Tipi: Yüksek hızlı bağlantılarda optik geri dönüş kaybını azaltmak için kritik öneme sahip Açılı Fiziksel Temas (APC).
• Uygunluk ve Güvenlik: Konektör güvenilirliği için Telcordia GR-1435 ile uyumludur. Lazer Sınıfı 1 (IEC 60825). Güvenlik sertifikaları arasında CB, cTUVus, CE bulunur.
• Çevresel: LSZH ceket malzemesi, katı duman ve toksisite gereksinimlerini karşılar.

Bu pasif MPO kablosu hassas bir optik yol görevi görür. Her MPO yüksük içinde 12 fiber konumu içerir, bunların 8'i çift yönlü veri iletimi için aktiftir (yön başına 4 Tx, 4 Rx). Tip-B bir kablo olarak, iletim ve alma fiber çiftlerinin dahili bir "çapraz geçişini" gerçekleştirir. Özellikle, bir uçtaki alıcı-vericiden gelen fiber hattı 1, karşı uçtaki alıcı-vericideki hat 12'ye bağlanır ve bir uçtaki vericinin (lazer) diğer uçtaki alıcı (foto dedektör) ile doğru şekilde hizalanmasını sağlar. APC konektörlerinin 8° açılı uç yüzleri, sinyal bütünlüğünü koruyarak, yansıyan herhangi bir ışığı çekirdekten uzaklaştırmanın anahtarıdır; bu, 400G hızlarında yüksek hızlı DAC performansı için çok önemlidir.

• Anahtar-Anahtar Bağlantıları: 400G Clos ağ yapısında omurga ve yaprak anahtarlarını bağlama.
• Anahtar-Adaptör Bağlantıları: ConnectX-7 ağ kartlarında veya BlueField-3 DPU'ları ile donatılmış sunuculara, raftan tepeye (ToR) anahtarlarından yüksek bant genişliğinde bağlantı sağlama.
• Yüksek Performanslı Bilgi İşlem (HPC) ve Yapay Zeka Kümeleri: NDR InfiniBand ağlarında bilgi işlem ve depolama düğümleri arasında düşük gecikmeli ara bağlantılar oluşturma.
• Veri Merkezi Raf/Sıra İçi Bağlantı: Pasif bakır kabloların erişiminin ötesindeki mesafeler için ideal bir fiber optik kablodur, tipik olarak 3 ila 50 metre arasında.

Diğer mevcut uzunluklar: 3m, 7m, 10m, 15m, 20m, 25m, 30m, 35m, 40m, 50m.

• NVIDIA Ekosistem Optimizasyonu: Genel MPO kablolarından farklı olarak, bu kablo, tak ve çalıştır güvenilirliği ve performansı sağlayarak, NVIDIA anahtarları, ağ kartları ve alıcı-vericilerle uçtan uca test edilmiş ve doğrulanmıştır.
• Yüksek Hız Avantajı için APC Cilası: APC cilası, yansımayı yönetmek için 400G/NDR hızları için gereklidir ve daha düşük hızlı nesiller için kullanılan UPC cilalı kablolara göre açık bir avantaj sunar.
• Üstün Yapı Kalitesi: Titiz üretim ve test süreçleri, daha düşük arıza oranları ve tüm kablolarda tutarlı optik performans sağlar.
• Geleceğe Hazır: Ağlar 100/200G'den gelişirken altyapı yatırımlarını koruyarak en son 400G/NDR standartlarını destekler.

Sunduğumuz her ürünün arkasında kapsamlı bir hizmet paketiyle duruyoruz:

• Garanti: NVIDIA'nın standart ürün garantisi kapsamındadır. Belgelendirme sağlanır.
• Kullanılabilirlik ve Hızlı Teslimat: MFP7E10-N005 modeli genellikle stoktan temin edilebilir. 10 milyon dolarlık toplam envanterimiz, büyük ve acil talepleri karşılayabilmemizi sağlar.
• Teknik Destek: Uzman teknik ekibimiz, kurulum ve sorun giderme için satış öncesi danışmanlık ve 7/24 satış sonrası destek sağlar.
• Küresel Tedarik Zinciri: Ağ donanımı dağıtımında on yıldan fazla deneyime sahip olarak, dünya çapında doğru ve zamanında teslimatı sağlamak için güvenilir lojistiği yönetiyoruz.

S1: Bu MFP7E10-N005 kablosunu bir OSFP portunu bir QSFP112 portuna bağlamak için kullanabilir miyim?
Cevap: Evet, kesinlikle. Bu kablo, çeşitli 400G form faktörlerini birbirine bağlamak için tasarlanmıştır. Bir ucu bir OSFP DR8 alıcı-vericisine (anahtarlarda yaygın) bağlanır ve diğer ucu, uygun alıcı-vericiler kullanılması koşuluyla bir QSFP112 alıcı-vericisine (ConnectX-7 ağ kartlarında yaygın) bağlanabilir.

S2: MPO-12/APC ve MPO-12/UPC kabloları arasındaki fark nedir?
Cevap: Temel fark konektör cilasıdır. APC (Açılı Fiziksel Temas), 400G/NDR gibi yüksek hızlı, tek dalga boylu bağlantılar için kritik öneme sahip, geri yansımayı en aza indirmek için 8°'lik bir açıya sahiptir. UPC (Ultra Fiziksel Temas), düz bir cilaya sahiptir ve daha düşük hızlı, paralel optiklerde (örneğin, 100G-SR4) yaygındır. Fiziksel olarak uyumlu değillerdir.

S3: Bu kablo bir "Doğrudan Bağlantı Bakır (DAC)" mı yoksa bir "Aktif Optik Kablo (AOC)" mu?
Cevap: Hiçbiri değil. Bu bir pasif optik kablo veya fiber optik kablodur. Yalnızca fiber ve konektörler içerir, aktif elektronik bileşenler içermez. Anahtar veya ağ kartı portlarına takılacak ayrı optik alıcı-vericiler gerektirir.

S4: Kurulum sırasında bu kablo için minimum bükülme yarıçapı nedir?
Cevap: Kablo boyunca minimum bükülme yarıçapı 30 mm'dir (yaklaşık 1,2 inç). Daha sıkı bükmek, fiberlere kalıcı hasar verebilir ve sinyal kaybını artırabilir.

S5: Bu MPO konektörlerini nasıl temizleyip bakımını yaparım?
Cevap: Eşleşmeden önce hem kablo yüksüğü hem de alıcı-verici portu üzerinde her zaman onaylı optik konektör temizleyicileri (tıklama tarzı veya kaset bant) kullanın. Bağlı değilken toz kapaklarını takılı tutun. Uç yüzlere dokunmaktan kaçının.

• Uyumluluk Kontrolü: Alıcı-vericilerinizin MPO-12/APC tipi (genellikle yeşil bir konektör gövdesi ile) olduğundan emin olun. Mavi gövdeli MPO-12/UPC konektörleriyle eşleştirmeye çalışmayın.
• Çevresel Koşullar: Belirtilen sıcaklık (-40°C ila +85°C depolama, 0°C ila +70°C çalışma) ve nem (%10 ila %85 yoğuşmasız) aralıklarında çalıştırın ve saklayın.
• Kurulum Güvenliği: Kablonun kendisi ESD'ye duyarlı olmasa da, takıldığı alıcı-vericiler öyledir. Kurulum sırasında alıcı-vericileri ve kabloları kullanırken her zaman bir ESD bilekliği kullanın.
• Mekanik Gerilme: Kabloyu ezmekten, sıkıştırmaktan veya aşırı çekme yükü uygulamaktan kaçının. Destek için kablo yöneticileri kullanın.
• Sertifikasyon: Resmi düzenleyici sertifika belgeleri (CE, FCC, vb.) için lütfen NVIDIA FAE'nizden veya destek ekibimizden sertifika zip dosyasını talep edin. Bu özel yüksek hızlı DAC çözümü, ticari veri merkezi ortamları için tasarlanmıştır.
