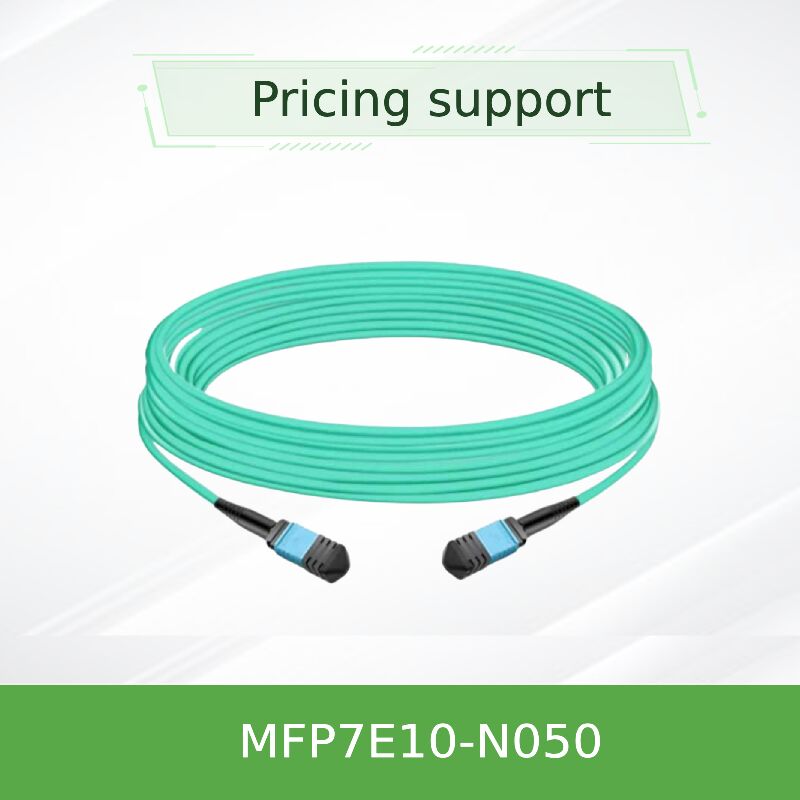

NVIDIA MFP7E10-N050 50m MPO-12/APC to MPO-12/APC Multimode Fiber Optic Kablo 400G/NDR Maximum Reach Interconnect için

Ürün modeli:MFP7E10-N050Temel anahtar kelimeler:Fiber optik kablo, MPO kablo, 50m fiber kablo, NDR bağlantı, uzun menzil kablo

NVIDIA MFP7E10-N050, MFP7E10 serisindeki maksimum erişim varyantını temsil ederFiber optik kabloGenişletilmiş bağlantı gerektiren zorlu veri merkezi uygulamaları için tasarlanmıştır.Bu kablo bileşimi, her iki ucunda da MPO-12/APC konektörlerine sahiptir ve 50/125μm OM4 multimod liflerini B Tipi (krossover) konfigürasyonunda kullanırÖnemli bir şey olarakUzun uzanan kabloBu çözüm, pasif OM4 multimode fiber dağıtımları için maksimum izin verilen mesafe boyunca anahtarlar, adaptörler ve DPU'lar arasında güvenilir, düşük gecikme 400G / NDR bağlantılarını sağlar.

• Bağlantı tipi:MPO-12, açılı Polonya (APC), her iki ucunda da kadın bağlantıları.
• Kablo uzunluğu ve türü:50 metrelik OM4 50/125μm multimod lif, B tipi çapraz topoloji.
• Maksimum Desteklenen Uzaklık:400G uygulamalarında OM4 multimode fiber için tam 50 metrelik erişim yeteneği sağlar.
• Kablolu Ceket:En iyi güvenlik ve montaj için dayanıklı, esnek bir Aqua renkli LSZH-OFNR ceket.
• Optik Performans:Düşük yerleştirme kaybı (toplam 0.37 dB), yüksek geri dönüş kaybı (≥ 35 dB) için tasarlanmıştır.
• Protokol desteği: InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink

Bu maksimum erişim bağlantı çözümü, geniş mesafelerde performans bütünlüğünü sağlamak için en yüksek endüstri standartlarına dayanarak inşa edilmiştir.

• Fiber standardı:Premium OM4 Multimode Fiber (IEC 60793-2-10) 400G genişletilmiş erişim uygulamaları için optimize edilmiştir.
• Bağlantı standardı:MPO IEC 61754-7 ve ANSI/TIA-604-5'e göre tutarlı mekanik performans için.
• Polonya Teknolojisi:En yüksek mesafede sinyal kalitesini korumak için zorunlu olan açılı fiziksel temas (APC).
• Güvenlik ve Uygunluk:Telcordia GR-1435, Lazer Sınıf 1 (IEC 60825), CB, cTUVus, CE sertifikalarına tam uygunluk.
• Çevre malzemesi:LSZH ceketleri yangın güvenliği ve çevre düzenlemeleri gereksinimlerini aşar.

Bu uzattığı uzunlukta pasifFiber optik kablomaksimum mesafelerde yüksek hızlı veri iletimi için verimli bir optik otoban olarak hizmet eder.İki yönlü iletişim için aktif olarak kullanılan 8 ile (4 gönderme ve 4 alım şeridi)Tip-B kablosu olarak yapılandırılmış, başlangıç ucundaki 1-4 Tx şeridinden gelen optik sinyallerin sonucundaki 12-9 Rx şeridlerine bağlandığı kesin bir iç çapraz gerçekleştirir.Bu doğru hizalandırma, verici ve alıcı arasındaki en iyi bağlantıyı sağlarAPC konektörlerinin 8° açılı cilası, 50 metreden fazla 400G/NDR hızlarında özellikle kritiktir, çünkü yansıtılan ışığı fiber çekirdeğinden etkili bir şekilde dağıtır.Sinyal açıklığını korumak ve bit hata oranlarını en aza indirmek, güvenilir bir sinyal için gerekli bir özelliktir.Uzun uzanan kabloperformansı.

• Veri Merkezi Çapraz Bağlantı:Farklı veri merkezi koridorlarındaki ekipman raflarını bağlamak.
• Genişletilmiş HPC/Klüpler:Dağıtılmış hesaplama için NDR InfiniBand kumaşlarında maksimum mesafeli düşük gecikme bağlantıları oluşturmak.
• Kampüs tarzı veri merkezi bağlantıları:Aynı tesiste bitişik veri merkezi odalarını veya kapsüllerini bağlamak.
• En yüksek mesafe:400G omurilik bağlantılarının pasif multimode erişiminin dış sınırlarında kurulması.
• Değiştirilmiş depolama-bilgisayar bağlantıları:Uzak depolama dizileri ile büyük veri merkezi ayak izleri içindeki hesaplama kümeleri arasında bağlantı kurmak.

Not: Bu, MFP7E10 serisindeki maksimum uzunluk varyantıdır.

• Maksimum pasif erişim çözümü:400G / NDR için pasif OM4 multimode fiber kullanarak mümkün olan en uzun bağlantıyı sağlar ve birçok senaryoda aktif bileşenlere olan ihtiyacı ortadan kaldırır.
• NVIDIA Son-Son Doğrulama:Generiğin aksineMPO kabloları, bu 50 metrelik varyant, maksimum mesafede garantili performans için NVIDIA'nın tam ekosisteminde özel olarak test edildi ve doğrulandı.
• Uzak mesafe için uygun maliyetli alternatif:Aktif optik kablolara veya 50 metreye kadar mesafeler için tek mod dönüşümlerine kıyasla daha ekonomik bir çözüm sunar.
• Üstün optik tutarlılık:Sıkı üretim ve test süreçleri, bağlantı kenarının korunması için kritik olan tüm kablo uzunluğunda tekdüze performans özelliklerini sağlar.

Maksimum erişim hareketi senaryolarına uygun kapsamlı destek veriyoruz.

• Garanti:Genişletilmiş dağıtımlar için tam belgelendirme ile tam üreticinin garantisi.
• Envanter ve Özel Teslimat:MFP7E10-N050, nakliye sırasında uzun kablo koruması için özel ambalajlarla stoktan mevcuttur.
• Teknik tasarım danışmanlığı:Uzmanlarımız, bağlantı bütçesi analizi de dahil olmak üzere maksimum erişim dağıtım planlaması için satış öncesi danışmanlık sağlar.
• Kurulum desteği:Uzun kablo sürüşleri ve geniş kapsamlı dağıtımlar için özel kurulum zorlukları için 24/7 teknik destek.
• Küresel Lojistik:Dünya çapında uzun uzunluklu kablo teslimatları için dikkatli bir şekilde nakliyeyi yönetti.

S1: MFP7E10-N050 gerçekten 50 metreden 400G'yi destekleyebilir mi?
A:Evet.50 metrelik fiber kablosuÖzellikle uyumlu OM4 multimode fiber ve NVIDIA alıcıları ile kullanıldığında tam 50 metrelik mesafede 400GbE ve NDR 400Gb/s InfiniBand'i desteklemek için tasarlanmış ve test edilmiştir.

S2: 50 metreden biraz daha fazla ihtiyacım olursa ne olur?
A:50 metreden daha uzun mesafeler için, aktif optik kablolar (AOC) veya uygun alıcılarla tek modlu fiber gibi alternatif çözümler düşünülmelidir.50 metrelik sınır, 400G hızlarında pasif multimod çözümlerin optik güç bütçesine dayanmaktadır..

S3: 50 metrelik bir fiber kablosu için özel işleme gereksinimleri var mı?
A:Evet.Uzun uzanan kabloUygulama için kablo rulonları kullanın, bükülmekten veya bükülmekten kaçının, minimum bükülme yarıçapını (30mm) koruyun ve stres noktalarını önlemek için rotayı titizlikle planlayın.Profesyonel kurulum tavsiye edilir..

S4: Bu kabloyu 50 metreden fazla 200G veya 100G uygulamaları için kullanabilir miyim?
A:Kesinlikle. Kablo tamamen geriye dönük uyumludur ve tipik olarak daha düşük veri hızlarında (200G/100G) ek bağlantı marjı sağlar.en yüksek mesafede bu uygulamalar için son derece güvenilir yapmak.

S5: Böyle uzun kablolar için bağlantı performansı nasıl doğrulanır?
A:Her MFP7E10-N050, tüm 8 aktif lif için uçtan uca ekleme kaybı ölçümü, geri dönüş kaybı doğrulama,ve süreklilik testi, sevkiyattan önce NVIDIA'nın sıkı performans özelliklerini karşıladığından emin olmak için.

• Uzaklık Kontrolü:Bağlantı mesafenin optik güç bütçesi dahilinde güvenilir çalışmayı sağlamak için 50 metreyi geçmediğini doğrulayın.
• Profesyonel kurulum tavsiye edilir:Uzunluk ve işleme karmaşıklığı nedeniyle, en iyi dağıtım için profesyonel kurulum tavsiye edilir.
• Kablo Yönlendirme Planlaması:Kabloları kurmadan önce tam kablo rotasını planlayın. Uygun kablo tepsileri, yöneticileri ve gerilme azaltıcıları kullanın. Mümkünse güç kablolarıyla paralel geçişlerden kaçının.
• Bend Radius Yönetimi:Kablo yolunun tamamında, özellikle köşelerde ve giriş/çıkış noktalarında, en az 30 mm eğilme yarıçapını sıkı bir şekilde koruyun.
• Bağlantı koruması:Kablo ve alıcı konektörlerini çiftleşmeden önce sertifikalı aletlerle temizleyin, özellikle sinyal marjının kritik olduğu uzun kablolar için önemlidir.
• Test ve Sertifikasyon:Kurulumdan sonra, tam kanalın alıcı gereksinimlerini karşıladığını doğrulamak için bağlantı ekleme kaybı testi yapın.
