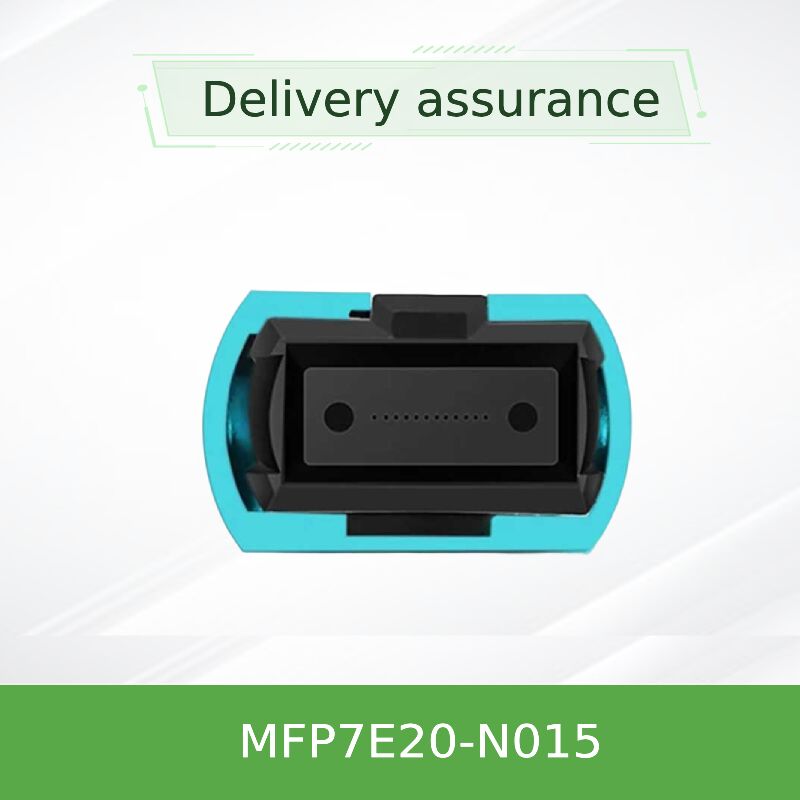

NVIDIA MFP7E20-N015 15m MPO-12/APC 2x MPO-12/APC Multimode Splitter Fiber Kablosu

Ürün Modeli: MFP7E20-N015 | Temel Anahtar Kelimeler: fiber ayırıcı kablo, MPO breakout kablo, 400G - 200G kablo, fanout kablo, veri merkezi ara bağlantısı

NVIDIA MFP7E20-N015, yüksek yoğunluklu veri merkezi dağıtımları için tasarlanmış özel bir 15 metrelik pasif fiber ayırıcı kablo. Standart kabloların aksine, bu, 1:2 ayırıcı konfigürasyonuna sahip bir breakout veya fanout kablo. Gövde ucunda (bir anahtarın 400G portuna bağlanmak için) bir MPO-12/APC konektörüne ve uç uçlarında (iki sunucuya bağlanmak için) iki MPO-12/APC konektörüne sahiptir. Tek bir 400G bant genişliğinin iki 200G akışına verimli bir şekilde dağıtılmasını sağlayan, Tip-B çapraz bağlantı topolojisinde 50/125μm OM4 çok modlu fiberler kullanır ve bu da onu yüksek hızlı anahtarları birden fazla sunucuya bağlamak için ideal bir veri merkezi ara bağlantısı çözümüdür.

• Konfigürasyon: 1x MPO-12/APC (Gövde) - 2x MPO-12/APC (Uç) breakout.
• Kablo Uzunluğu: 15 metre, OM4 50/125μm çok modlu fiber.
• Hız Eşlemesi: Tek bir 400Gb/s (4x100G şerit) bağlantısını iki 200Gb/s (2x100G şerit) bağlantıya ayırır.
• Kablo Kılıfı: Esnek, yuvarlak Aqua renkli LSZH-OFNR kılıf.
• Optik Performans: Düşük ekleme kaybı (≤ 0,356 dB), Yüksek dönüş kaybı (≥ 35 dB).
• Protokol Desteği: InfiniBand NDR/HDR 400/200GbE NVLink

Bu gelişmiş breakout çözümü, zorlu ortamlarda performans ve güvenilirlik için katı endüstri standartlarını karşılayacak şekilde tasarlanmıştır.

• Fiber Standardı: Yüksek bant genişliği ve genişletilmiş erişim için OM4 Çok Modlu Fiber (IEC 60793-2-10).
• Konektör Standardı: IEC 61754-7 ve ANSI/TIA-604-5'e göre MPO.
• Cilalama Teknolojisi: Açılı Fiziksel Temas (APC), ayırıcı uygulamalarda düşük optik dönüş kaybını korumak için kritik öneme sahiptir.
• Ayırıcı Teknolojisi: Kablo tertibatı içinde pasif optik ayırıcı, harici güç gerekmez.
• Güvenlik ve Uygunluk: Telcordia GR-1435, Lazer Sınıfı 1 (IEC 60825) ile uyumludur, CB, cTUVus, CE sertifikalarına sahiptir.

Bu MPO breakout kablo pasif bir optik ayırma prensibi üzerinde çalışır. Gövde ucu (tek MPO-12), 400G modunda çalışan bir 800Gb/s çift portlu OSFP alıcı-vericisine veya tek bir 400G porta bağlanır. Kablo tertibatının içinde, anahtar portundan gelen dört iletim (Tx) optik şeridi pasif olarak bölünür: Şerit 1 ve 2, Sunucu A için ilk uç konektörüne yönlendirilir ve Şerit 3 ve 4, Sunucu B için ikinci uç konektörüne yönlendirilir. Alma (Rx) yolu tersine çalışır. Bu, orijinal 400Gb/s portundan iki bağımsız tam çift yönlü 200Gb/s bağlantı (her biri Tx için 2 fiber ve Rx için 2 fiber kullanan) oluşturur. Dahili çapraz bağlantı (Tip-B) ve APC cilası, her iki ayrık yol boyunca doğru şerit hizalamasını ve minimum sinyal bozulmasını sağlar; bu, güvenilir bir 400G - 200G kablo

• Yüksek Yoğunluklu Sunucu Bağlantısı: Tek bir 400G anahtar portunu, ConnectX-7 200G veya BlueField-3 adaptörleriyle donatılmış iki sunucuya bağlayarak, bağlantı yoğunluğunu etkili bir şekilde ikiye katlar.
• Maliyet Optimize Edilmiş AI/ML Kümeleri: Bireysel düğümlerin 200G bant genişliği gerektirdiği ancak anahtar port sayısının sınırlı olduğu GPU sunucu kümelerinde bağlantıları yaymak.
• Depolama Sunucusu Bağlantısı: İki depolama düğümünü veya JBOD'u tek bir yüksek hızlı anahtar portuna bağlamak.
• Raf Üstü (ToR) Konsolidasyonu: Raf başına gereken anahtar portu sayısını azaltarak, kablolamayı basitleştirir ve anahtar maliyetini düşürür.
• Ağ Arayüz Kartı Dağıtımı: Birden fazla ağ kartı (ConnectX-7 serisi gibi) kullanan ve port breakout'unun gerekli olduğu dağıtımlar için idealdir.

Mevcut Diğer Uzunluklar: 3m, 5m, 7m, 10m, 20m, 30m, 50m.

• Yoğunluk ve Maliyet Optimizasyonu: Bu fiber ayırıcı kablo, iki sunucuyu bağlamak için birden fazla anahtar portu ve standart kablo kullanmaya göre daha ekonomik ve yerden tasarruf sağlayan bir alternatif sunar.
• Basitleştirilmiş Kablo Yönetimi: İki ayrı kabloyu tek bir yönetilen breakout çözümüyle değiştirerek, kablo karmaşasını azaltır, hava akışını ve organizasyonu iyileştirir.
• NVIDIA Doğrulanmış Performansı: Üçüncü taraf breakout çözümlerinin aksine, NVIDIA anahtar ve adaptör ekosistemi içinde kullanıldığında garantili uyumluluk ve performans.
• Pasif ve Güvenilir: Aktif elektronik bileşenler içermez, aktif optik ayırıcılara kıyasla daha yüksek güvenilirlik ve güç tüketimi sunar.

MFP7E20 serisi gibi gelişmiş ara bağlantı çözümleri için uçtan uca destek sağlıyoruz.

• Garanti: Tüm kablo tertibatları için tam NVIDIA üretici garantisi.
• Kullanılabilirlik: MFP7E20-N015, hızlı dağıtımı desteklemek için kapsamlı envanterimizde stoklanmıştır.
• Teknik Tasarım Desteği: Mühendislerimiz, breakout konfigürasyonları için anahtar ve ağ arayüz kartı uyumluluğunu doğrulama dahil olmak üzere dağıtım planlamasına yardımcı olur.
• 7/24 Destek: Kurulum ve sorun giderme için günün her saati müşteri hizmetleri ve teknik yardım.
• Küresel Tedarik Zinciri: Özel kablolamanın dünya çapında zamanında teslim edilmesini sağlayan güvenilir lojistik ağı.

S1: MFP7E20-N015 hangi anahtar ve adaptör modelleriyle uyumludur?
Cevap: OSFP DR8 (400G/NDR) portlu NVIDIA anahtarları ve OSFP veya QSFP112 200G alıcı-vericiler kullanan ConnectX-7 veya BlueField-3 adaptörleriyle donatılmış sunucular için tasarlanmıştır. Belirli anahtar ve nic kartı modelleriyle uyumluluk doğrulanmalıdır.

S2: Bu kablo ile sunucu tarafında 400G hıza ulaşabilir miyim?
Cevap: Hayır. Bu bir breakout kablodur. Her sunucu kolu en fazla 200Gb/s sağlar. Tek bir sunucuya 400G elde etmek için, standart bir MFP7E10 kablosu (ayırıcı olmayan) kullanın. Bu fanout kablo, bir 400G portunu iki 200G uç nokta arasında paylaşmak içindir.

S3: Ayırıcı herhangi bir sinyal bozulmasına veya gecikmeye neden olur mu?
Cevap: Pasif optik ayırıcı, minimum, standartlaştırılmış bir ekleme kaybı (özelliklerde dikkate alınır) uygular. Elektronik gecikme eklemez. Genel bağlantı performansı, belirtilen mesafe boyunca güvenilir 200G çalışması için bütçe dahilinde kalır.

S4: Her sunucu için doğru kolu nasıl belirlerim?
Cevap: İki kol konektörü "1" ve "2" olarak etiketlenmiştir. Tutarlılık için, hangi sunucunun hangi etiketli kola bağlandığını belgelemek önerilir. Optik şeritlerin eşlenmesi kablo içinde sabittir.

S5: Bunu bir QSFP-DD portuyla kullanabilir miyim?
Cevap: Bu kablo MPO-12/APC konektörleri kullanır. QSFP-DD portlarıyla yalnızca uygun bir OSFP-QSFP-DD adaptörü veya bir MPO-12/APC arayüzü sunan bir alıcı-verici ile donatıldıklarında uyumludur. Doğrudan fiziksel bağlantı mümkün değildir.

• Konfigürasyon Planlaması: Anahtar portunuzun ve sunucu adaptörlerinizin 400G-2x200G breakout modunu desteklediğinden emin olun. Anahtar işletim sistemi ve adaptör ürün yazılımı belgelerine bakın.
• Konektör Uyumluluğu: Bağlı tüm alıcı-vericiler MPO-12/APC tipi (yeşil kabuk) olmalıdır. MPO-12/UPC (mavi kabuk) arayüzleriyle karıştırmayın.
• Bükülme Yarıçapı ve Gerilme Giderme: Minimum 30 mm'lik bir bükülme yarıçapı koruyun. Özellikle ayırma noktasında ve konektör botlarında, fiberler üzerindeki stresi önlemek için uygun gerilme giderme kullanın.
• Temizlik: Eşleşmeden önce her üç MPO konektörünü (bir gövde, iki kol) ve ilgili alıcı-verici portlarını sertifikalı optik temizleyicilerle temizleyin.
• Kurulum Yolu: 15 metrelik kablo ve iki kolu için yolu dikkatlice planlayın, karışıklığı önleyin ve rafta temiz kablo yönetimi sağlayın.
