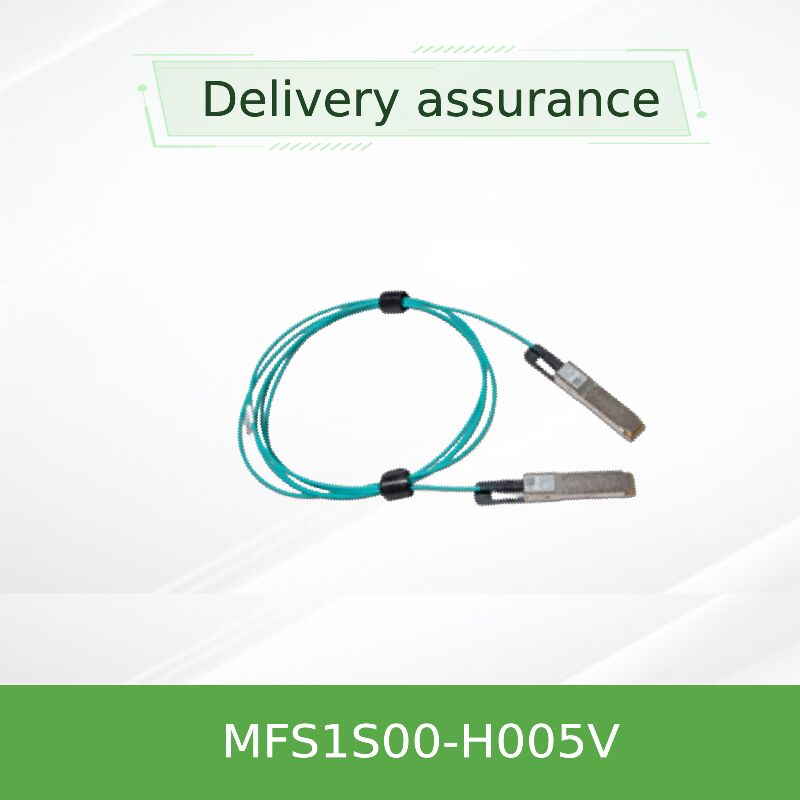

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s Aktif Optik Kablo (InfiniBand HDR & 200GbE için) | Yüksek Hızlı AOC

Ürün Modeli: MFS1S00-H005V | Temel Anahtar Kelimeler: aktif optik kablo, AOC, QSFP56 kablo, 200Gb/s InfiniBand, 200GbE kablo

NVIDIA MFS1S00-H005V, yüksek performanslı veri merkezi ara bağlantıları için tasarlanmış, üstün kaliteli 5 metrelik bir Aktif Optik Kablo (AOC)dur. Bu kablo, ayrı takılabilir optiklere olan ihtiyacı ortadan kaldırarak, her iki uçta da gömülü VCSEL tabanlı optik alıcı-vericilerle QSFP56 elektrik arayüzlerini entegre eder. InfiniBand HDR (Yüksek Veri Hızı) ve 200 Gigabit Ethernet protokollerini kullanarak 200Gb/s veri hızlarını desteklemek üzere tasarlanmıştır. Bu çözüm, NVIDIA SN3700 ve SN4600 gibi anahtarları bağlamak veya pasif kabloların yetersiz kaldığı mesafelerde modern ağ arabirim kartları (NIC kartları)ile donatılmış sunucuları bağlamak için özellikle değerlidir.

Bu AOC, birlikte çalışabilirlik, güvenilirlik ve yüksek performans sağlamak için endüstri standardı teknolojiler üzerine kurulmuştur.

• Optik Motor: VCSEL (Dikey Boşluk Yüzey Yayan Lazer) tabanlı çok modlu alıcı-vericiler.
• Elektrik Arayüzü: QSFP56 MSA (SFF-8665) ve yönetim arayüzü (SFF-8636) ile tam uyumlu.
• Veri Kodlama: Hat başına 53,125 Gbd'ye kadar veri hızlarını destekleyen, yüksek spektral verimlilik için PAM4 modülasyonu.
• Yönetim ve Tanılama: DDM, kontrol ve durum izleme için kapsamlı SFF-8636 uyumlu I2C arayüzü.
• Uygunluk: InfiniBand Ticaret Birliği (IBTA) HDR spesifikasyonlarına, RoHS'ye uygundur ve başlıca güvenlik/EMC sertifikalarına (CE, FCC, CB) sahiptir.

MFS1S00-H005V, tamamen entegre bir elektro-optik dönüşüm sistemi olarak çalışır. Elektrik tarafında, ana sistem (anahtar veya ağ kartı), AOC'nin QSFP56 konektörüne dört hat yüksek hızlı elektrik sinyali gönderir. Kablonun modülünün içinde, bu sinyaller koşullandırılır (yeniden zamanlanır, eşitlenir) ve daha sonra dört VCSEL lazerini sürerek bunları optik sinyallere dönüştürür. Bu optik sinyaller, 5 metrelik mesafe boyunca dört gömülü çok modlu fiberden geçer. Alıcı uçta, fotodedektörler içeren başka bir entegre modül, optik sinyalleri tekrar elektrik sinyallerine dönüştürür, bunlar tekrar koşullandırılır ve alıcı ana bilgisayara sunulmadan önce yeniden zamanlanır. Bu hepsi bir arada aktif tasarım, sinyal bütünlüğü zorluklarını dahili olarak ele alır ve onu, tamamen ana bilgisayar alıcı-vericilerine dayanan pasif kablo düzeneklerine kıyasla sağlam ve basit bir "tak ve çalıştır" AOCçözümü haline getirir.

• Yüksek Performanslı Hesaplama (HPC) Kümeleri: Hesaplama ve depolama düğümlerini bağlayan InfiniBand HDR kumaşları için düşük gecikmeli ara bağlantılar.
• AI/ML Altyapısı: Makine öğrenimi eğitim kümelerinde GPU sunucuları ve yaprak/omurga anahtarları arasındaki yüksek bant genişliğine sahip bağlantılar.
• Veri Merkezi Anahtar Ara Bağlantıları: NVIDIA SN3700, SN4600 veya diğer uyumlu anahtarları 200GbE'de bağlama.
• Sunucudan Anahtara Bağlantı: Yüksek hızlı ağ arabirim kartları(ConnectX-6 veya ConnectX-7 gibi 200G modunda) olan sunucuları, rafların üstündeki anahtarlara bağlamak için idealdir.
• Uzatılmış Erişim Dağıtımları: Pasif bakır DAC'lerin, üstün sinyal bütünlüğü ile 3-4 metreden daha uzun mesafeler gerektiren senaryolarda değiştirilmesi.

Diğer Mevcut Uzunluklar: 3m (H003V), 10m (H010V), 15m (H015V), 20m (H020V), 30m (H030V), 50m (H050V), 100m (H100V).

• Pasif DAC'lere Karşı Üstün Erişim: Bu aktif optik kablo, pasif bakır Doğrudan Bağlantı Kablolarının (DAC'ler) genellikle önemli performans sınırlamalarıyla karşılaştığı yerlerde, mükemmel sinyal bütünlüğü ile güvenilir bir şekilde 5 metre ve ötesine ulaşır.
• Basitlik için Entegre Çözüm: Alıcı-vericileri ve kabloyu tek bir birimde birleştirerek, arıza noktalarını azaltır, tedariki basitleştirir ve ayrı optikler ve fiber kablolar arasındaki uyumluluk endişelerini ortadan kaldırır.
• Güç ve Termal Verimlilik: Uç başına yaklaşık 5W'da, yüksek hızlı bağlantılar için güç bilincine sahip bir çözüm sunarak, veri merkezi güç bütçelerinin yönetilmesine yardımcı olur.
• Sağlam Tanılama: Kapsamlı DDM yetenekleri, temel pasif kablolarla mevcut olmayan proaktif izleme ve sorun giderme araçları sağlayarak, yüksek değerli ağ kartlarıile doğrulanmalıdır.

Yüksek hızlı ara bağlantı dağıtımınızı desteklemek için eksiksiz bir hizmet yelpazesi sunuyoruz.

• Garanti: Kalite güvencesi için NVIDIA'nın standart ürün garantisi ile desteklenir.
• Envanter ve Teslimat: MFS1S00-H005V, hızlı sipariş karşılama ve sevkiyat için önemli çok milyon dolarlık envanterimizden temin edilebilir.
• Teknik Danışmanlık: Uzman ekibimiz, sistem uyumluluğu, dağıtım en iyi uygulamaları ve anahtarlarla ve NIC kartlarıile doğrulanmalıdır.
• Satış Sonrası Destek: Herhangi bir kurulum veya operasyonel sorguya yardımcı olmak için 7/24 müşteri hizmetleri ve teknik destek.
• Küresel Lojistik: On yılı aşkın lojistik uzmanlığından yararlanarak, dünya çapındaki müşterilere doğru ve zamanında teslimat sağlıyoruz.

S1: Bu AOC ile ayrı alıcı-vericili pasif bir DAC veya fiber kablo arasındaki fark nedir?
Cevap: MFS1S00-H005V gibi bir AOC, optik alıcı-vericileri kalıcı olarak kablo uçlarına yerleştirerek tek bir tak ve çalıştır birimi oluşturur. Pasif bir DAC, sınırlı erişime sahip tamamen bakırdır. Ayrı alıcı-vericili bir fiber kablo, üç ayrı bileşen (iki alıcı-verici + bir kablo) satın almanızı ve yönetmenizi gerektirir. AOC, dağıtımı basitleştirir ve performansı garanti eder.

S2: Bu kablo 100 Gigabit Ethernet (100GbE) bağlantı noktalarıyla uyumlu mu?
Cevap: Öncelikli olarak 200Gb/s için tasarlanmıştır. Ancak, yönetim arayüzü aracılığıyla Hız Seçimi özelliği kullanılarak, bazı 100GbE (NRZ kodlaması kullanan) sistemlerle uyumlu daha düşük hızlı çalışma için yapılandırılabilir. Uyumluluk, belirli anahtar veya ağ arabirim kartıile doğrulanmalıdır.

S3: Bu kablodan ne tür tanılama bilgileri okuyabilirim?
Cevap: I2C (SFF-8636) arayüzü aracılığıyla, sıcaklık, besleme gerilimi, TX önyargı akımı, TX çıkış gücü ve tüm dört hat için RX giriş gücü dahil olmak üzere gerçek zamanlı parametreleri izleyebilirsiniz. Alarm ve uyarı eşikleri de uygulanır.

S4: Kablo için minimum bükülme yarıçapı nedir?
Cevap: Kablo boyunca herhangi bir yerdeki minimum bükülme yarıçapı 30 mm'dir (yaklaşık 1,2 inç). Daha sıkı bükmek iç fiberlere zarar verebilir ve performansı düşürebilir.

S5: Parça numarasındaki (H005V) "V" herhangi bir şeyi ifade ediyor mu?
Cevap: Parça numarasındaki "V", tipik olarak VPI (Sanal Protokol Ara Bağlantısı) desteğini gösterir, yani kablo, 200Gb/s HDR ve 200GbE yetenekleriyle uyumlu olan hem InfiniBand hem de Ethernet protokollerini destekleyebilir.

• ESD Koruması: Kablo tertibatı sağlam olmasına rağmen, kabloyu anahtara veya nic kartıkafeslerine takarken ve takarken her zaman standart ESD önlemlerini (bilek kayışları, topraklanmış iş istasyonları) izleyin.
• Çalışırken Takma: Kablo, çalışırken takılabilir olarak tasarlanmıştır. Ancak, herhangi bir beklenmedik sorundan kaçınmak için her zaman belirli çalışırken takma yönergeleri için sistem belgelerinize başvurun.
• Fiziksel Kullanım: Kablo üzerinde keskin bükülmelerden, kıvrımlardan, ezilmeden veya aşırı çekme kuvvetinden kaçının. Konektörlerin yakınında kabloyu sıkıştırmayın. Takma/çıkarma için kablonun kendisi yerine çekme sekmesini kullanın.
• Çevresel Sınırlar: Belirtilen sıcaklık (0°C ila 70°C) ve nem (%5 ila %85 yoğuşmasız) aralıklarında çalıştırın. Sıvılara maruz bırakmayın.
• Temizlik: QSFP56 elektrik konektörlerini temiz ve kalıntılardan uzak tutun. Gerekirse basınçlı hava kullanın. Konektörlerde sıvı veya aşındırıcı madde kullanmayın.
