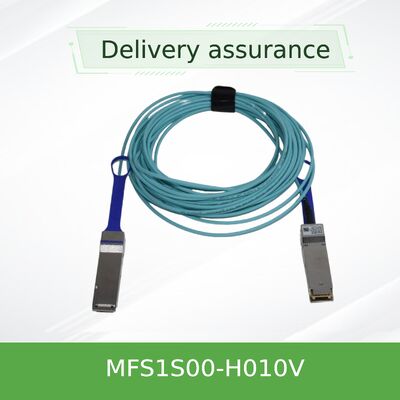

Mellanox MFS1S00-H010V 10m QSFP56 Aktif Optik Kablo | 200Gb/s InfiniBand HDR & Ethernet, Çalışırken Takılabilir DDM'li AOC

Ürün Modeli: MFS1S00-H010V | Temel Anahtar Kelimeler: aktif optik kablo, 200Gb/s AOC, QSFP56 kablo, InfiniBand HDR, 10m optik ara bağlantı

NVIDIA MFS1S00-H010V, zorlu yüksek bant genişliğine sahip uygulamalar için tasarlanmış 10 metrelik bir Aktif Optik Kablo (AOC). Her iki ucunda da gömülü VCSEL tabanlı optik motorlara sahip QSFP56 konektörleri bulunur ve hem InfiniBand HDR hem de 200 Gigabit Ethernet protokolleri için eksiksiz bir 200Gb/s bağlantı sağlar. Bu 10m optik ara bağlantı, mesafenin ve sinyal bütünlüğünün kritik olduğu senaryolarda, anahtarlar veya uyumlu ağ arabirim kartları ile donatılmış anahtarlar ve sunucular arasındaki bağlantıları köprülemek için tasarlanmıştır.

Kablonun performansı, çeşitli gelişmiş teknolojilere dayanmaktadır:

• Optik İletim: OM4 çok modlu fiber üzerinde çalışan dört VCSEL (Dikey Boşluk Yayan Lazer) verici ve ilgili fotodedektörleri kullanır.
• Yüksek Hızlı Sinyalleme: 200Gb/s toplam bant genişliği elde etmek için şerit başına 53,125 GBaud'da PAM4 (4 seviyeli Darbe Genliği Modülasyonu) kodlaması kullanır.
• Entegre Sinyal İşleme: Hem iletim hem de alım yollarında yerleşik zamanlama ve saat veri kurtarma (CDR) devreleri, yüksek hızlı sinyalleri temizler ve yeniden oluşturur.
• Standart Yönetim: Kontrol, durum ve kapsamlı tanılama için bir I2C arabirimi aracılığıyla SFF-8636 yönetim spesifikasyonuna tam uyum.
• Uygunluk Çerçevesi: InfiniBand Trade Association (IBTA) HDR spesifikasyonlarına göre tasarlanmıştır ve temel küresel sertifikaları (CE, FCC, RoHS) taşır.

Kablo, kendi kendine yeten, çift yönlü bir optik bağlantı olarak işlev görür. Ana bilgisayardan gelen elektrik verileri ağ kartı veya anahtar QSFP56 modülüne girer. İçeride, elektrik sinyalleri koşullandırılır (eşitlenir, zamanlanır) ve verileri optik darbelere dönüştürerek dört yüksek hızlı VCSEL lazerini sürmek için kullanılır. Bu darbeler, 10 metrelik açıklık boyunca dört dahili çok modlu fiberden geçer. Uzak uçta, entegre fotodiyotlar ışığı tekrar elektrik sinyallerine dönüştürür. Bunlar daha sonra yükseltilir, zamanlanır ve alıcı devresi tarafından eşitlenir ve ardından bağlı cihaza çıktı verilir. Bu aktif rejenerasyon süreci, 200Gb/s AOC mimarisinin temel bir avantajı olan, genişletilmiş mesafe boyunca sinyal bütünlüğünü korumanın anahtarıdır.

• Anahtar Arası Bağlantılar (ISL): Raflar içinde ve arasında (örneğin, NVIDIA SN3000/SN4000 serisi) 200GbE'de yaprak ve omurga anahtarlarını bağlama.
• HPC ve AI Kumaş Bağlantısı: Yüksek performanslı bilgi işlem ve yapay zeka kümeleri için InfiniBand HDR kumaşları içinde bağlantılar oluşturma.
• Genişletilmiş Sunucu Bağlantıları: 200G özellikli NIC kartlarınız (örneğin, ConnectX-6/7) birkaç metre uzakta bulunan raf üstü anahtarlara bağlama.
• Veri Merkezi Genişletme: Genellikle pasif bakır kabloların pratik erişimini aşan (tipik olarak >3-5m) ancak uzun mesafeli optik gerektirmeyen bağlantılar için idealdir.
• Yüksek Yoğunluklu Toplama: AOC'lerin genellikle daha esnek olması ve hantal pasif bakır alternatiflere göre daha küçük bir bükülme yarıçapına sahip olması nedeniyle, kablo yönetimi ve hava akışının endişe kaynağı olduğu senaryolarda dağıtım.

Seri Kullanılabilirliği: Ayrıca 3m, 5m, 15m, 20m, 30m, 50m ve 100m uzunluklarda sunulmaktadır.

• Tek Bir Pakette Erişim ve Bütünlük: Pasif DAC'lerin başarısız olduğu ve fiberli ayrı alıcı-vericilerin karmaşıklık ve potansiyel arıza noktaları eklediği yaygın 10 metrelik bağlantı sorununu çözer.
• Öngörülebilir Performans ve Uyumluluk: NVIDIA'dan tamamen entegre bir çözüm olarak, uyumlu NVIDIA anahtarları ve ağ kartları ile kullanıldığında uçtan uca performansı garanti eder ve tahmin yürütmeyi ortadan kaldırır.
• Operasyonel Zeka: Yerleşik DDM, ağ operatörlerinin bağlantı sağlığını (sıcaklık, güç seviyeleri) proaktif olarak izlemesini sağlayarak, pasif kablolarda bulunmayan bir özellik olan önleyici bakımı ve hızlı sorun gidermeyi kolaylaştırır.
• Toplam Maliyet Optimizasyonu: İlk birim maliyeti pasif bakırdan daha yüksek olsa da, genellikle kurulum süresini azaltarak, alıcı-verici tedarikini ortadan kaldırarak ve bağlantı arızalarını en aza indirerek daha düşük toplam sahip olma maliyetiyle sonuçlanır.

Bizden satın almak, bu kritik ara bağlantı bileşeni için tam yaşam döngüsü desteği sağlar.

• Ürün Garantisi: Kalite güvencesi için standart NVIDIA üretici garantisi kapsamındadır.
• Envanter Durumu: MFS1S00-H010V, güvenilir kullanılabilirlik için milyonlarca dolarlık bir envanter taahhüdü ile desteklenen, küratörlüğünü yaptığımız stoğumuzun bir parçasıdır.
• Teknik Dağıtım Hizmetleri: Ekibimiz, belirli anahtar modelleriniz ve sunucu NIC kartlarınız ile uyumluluğu doğrulamaya yardımcı olarak entegrasyon desteği sağlar.
• Sürekli Destek: Herhangi bir operasyonel soru için 7/24 müşteri hizmetlerine ve teknik yardıma erişim.
• Küresel Teslimat Güvencesi: Dünyanın herhangi bir yerindeki sitenize hızlı ve doğru teslimat sağlamak için lojistiği yönetiyoruz.

S1: Bu kabloyu 200G bağlantı noktasını 100G bağlantı noktasına bağlamak için kullanabilir miyim?
Cevap: Kablonun kendisi 200Gb/s hızında çalışır. 100G bağlantı noktasına bağlantı, ana bilgisayar cihazının (anahtar veya nic kartı) bağlantıyı düşürmek için bağlantı noktası koparma veya hız müzakere özelliklerini (Hız Seçimi gibi) desteklemesini gerektirir. Bu, yalnızca kablonun bir işlevi değildir ve bağlı ekipman üzerinde yapılandırılmalıdır.

S2: Teşhis verileri pratikte nasıl yardımcı olur?
Cevap: DDM verileri, gerçek zamanlı alma optik gücünü izlemenizi sağlar. Sabit bir düşüş, bağlantı düşmeden önce kirli bir konektörü veya arızalı bir bileşeni gösterebilir. Sıcaklığı izlemek, kablonun hava akışının engellenmesi nedeniyle aşırı ısınmamasını sağlar. Bu, pahalı aktif optik kablolar ve bilgi işlem kaynaklarıyla oluşturulmuş ağlarda çalışma süresini korumak için çok önemlidir.

S3: Kablo polaritesi yapılandırılabilir mi yoksa sabit mi?
Cevap: Polarite ve şerit eşlemesi, düz bir QSFP56 - QSFP56 bağlantısı için standardı izleyerek AOC tertibatı içinde sabittir. Doğrudan ekipmandan ekipmana bağlantılar için tasarlanmıştır.

S4: Kabloyu çok sıkı bükersem ne olur?
Cevap: 30 mm'lik minimum bükülme yarıçapının aşılması, iç fiberlerde artan zayıflamaya (sinyal kaybı) yol açan mikro bükülmelere neden olabilir. Şiddetli bükülme kalıcı hasara ve tam bağlantı arızasına neden olabilir. Her zaman uygun kablo yönlendirme kılavuzları kullanın.

S5: 'V' eki işlevsel sonuçlar doğuruyor mu?
Cevap: Evet, 'V', bu QSFP56 kablosunun altyapınız için protokol esnekliği sağlayarak hem InfiniBand HDR hem de 200 Gigabit Ethernet modlarında çalışmak üzere donanım yazılımı etkinleştirildiğini doğrulayan VPI (Sanal Protokol Ara Bağlantısı) yeteneğini belirtir.

• Kurulum Öncesi Kontrol: Bağlanan her iki cihazın (anahtarlar, ağ kartları), QSFP56 form faktörünü, 200Gb/s hızlarını desteklediğini ve AOC için yeterli güç bütçesine sahip olduğunu doğrulayın.
• ESD Güvenliği: Kabloyu canlı ekipman kafeslerine takarken ve takarken her zaman bir anti-statik bileklik kullanın.
• Takma/Çıkarma Tekniği: Konektörü bir tıklama sesi duyana kadar kafese dik olarak takın. Çıkarma için takılı çekme sekmesini kullanın; asla kablo kılıfından çekmeyin.
• Çevresel Hususlar: Çalışma ortamının belirtilen sıcaklık ve nem aralıklarında kaldığından emin olun. Kabloyu ısı kaynaklarının yakınına veya doğrudan güneş ışığına maruz bırakmaktan kaçının.
• Kablo Yönlendirme En İyi Uygulamaları: 10 metrelik yolu keskin kenarlardan, sıkışma noktalarından ve yüksek yaya trafiği olan alanlardan kaçınacak şekilde planlayın. Güvenli, tahrip edici olmayan sabitleme için cırt cırt bağları kullanın.
