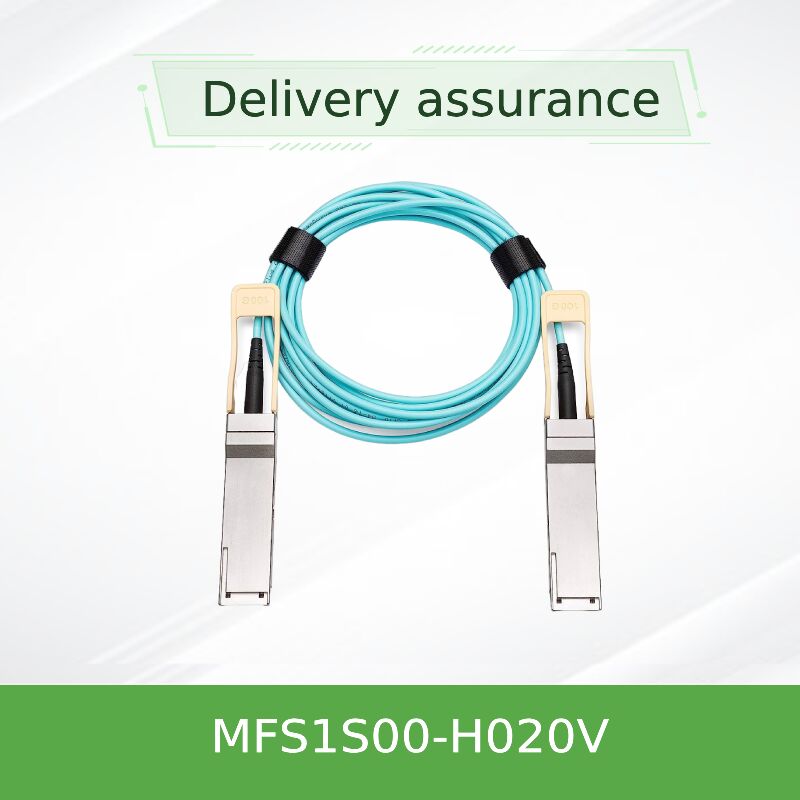

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Aktif Optik Kablo
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFS1S00-H020V |
| Belge: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve Orijinal | Teknoloji: | İnfiniband |
| Veri Hızı: | 200 gb/s'ye kadar | Bağlayıcı Türü: | QSFP56 |
| IBTA: | IB HDR | Modülasyon: | 4x 50 Gb/sn PAM4 |
| Hız: | 200 gb/s'ye kadar | Uzunluk: | 20m |
| Ürün: | MFS1S00-H020V | ||
| Vurgulamak: | NVIDIA QSFP56 200Gb/s optik kablo,Mellanox uzun menzilli AOC kablosu,InfiniBand HDR 200GbE ağ kablosu |
||
Ürün Açıklaması
NVIDIA MFS1S00-H020V 20 m QSFP56 200 Gb/s Aktif Optik Kablo
InfiniBand HDR ve 200GbE Ağları için Uzun Erişimli AOC
Kritik Değer Önerisi
Bu 20 metrelik Aktif Optik Kablo, hem yüksek bant genişliği (200 Gb/s) hem de genişletilmiş fiziksel erişim gerektiren veri merkezi senaryoları için tasarlanmıştır. Kritik ağ yollarında sarsılmaz bağlantı stabilitesi sağlamak için sinyal yenileme ve kapsamlı sağlık izlemeyi entegre ederken, pasif bakır çözümlerinin yeteneklerinin çok ötesindeki mesafeleri güvenilir bir şekilde kapsayan eksiksiz, tak ve çalıştır optik bağlantı sunar.
- Uzatılmış 20 Metre Çalışma:Ekipmanı koridorlar veya uzak raflar arasında sinyal bozulması olmadan güvenle bağlayın.
- Entegre Performans Güvencesi:Dahili yeniden zamanlama ve eşitleme, mesafe boyunca sinyal kaybını telafi eder.
- Çift Protokol Esnekliği:Hem yüksek performanslı InfiniBand HDR hem de standart 200 Gigabit Ethernet için hazır.
- Proaktif Sağlık Takibi:Dijital teşhis, bağlantı ve bileşen durumuna ilişkin gerçek zamanlı bilgi sağlar.
Ürüne Genel Bakış ve Konumlandırma
NVIDIA MFS1S00-H020V, veri merkezi içindeki orta mesafelerde yüksek hızlı 200 Gb/s ekipmanı bağlama zorluğunu çözmek için tasarlanmış 20 metrelik bir aktif optik kablodur (AOC). Her iki ucunda da yerleşik QSFP56 optik alıcı-vericiler bulunan bu uzun erişimli InfiniBand çözümü, ayrı alıcı-vericiler ve fiber atlama kablolarıyla ilişkili karmaşıklığı ve potansiyel arıza noktalarını ortadan kaldırır. Dağıtılmış bir yapıdaki anahtarları bağlamak veya standart bir bağlantının olduğu yerlerde bilgi işlem raflarını toplama anahtarlarına bağlamak için en uygun seçimdir.ağ arayüz kartı (NIC)ve anahtar 10-20 metre ayrılır.
Bu 20m AOC Neden Farklı?
Daha kısa kabloların veya pasif çözümlerin aksine MFS1S00-H020V, "uzatılmış orta mesafe" için özel olarak tasarlanmıştır; uygun maliyetli pasif bakır için çok uzun, ancak geleneksel uzun mesafeli optiklerin gerekli olduğu yerden daha kısadır. Aktif tasarımı, tüm bu aralıkta tam 200 Gb/s performansını güvenilir bir şekilde korur.
Ürün Niteliklerini Tanımlama
- Form Faktörü ve Uzunluk:QSFP56'dan QSFP56'ya, 20 metrelik entegre kablo tertibatı.
- Veri Hızı ve Modülasyon:Yön başına 4x50G PAM4 hattı aracılığıyla toplam 200 Gb/sn.
- Protokol Desteği:InfiniBand HDR 200GBASE-SR4 Ethernet
- Güç Özellikleri:Tek 3,3V besleme; ~Uç başına 5,0W tipik güç.
- Operasyonel Sağlamlık:Çalışma sıcaklığı: 0°C ila 70°C; minimum bükülme yarıçapı: 30 mm.
- İstihbarat:Gerilim, sıcaklık, TX sapması ve optik güç (şerit başına Tx ve Rx) için Dijital Tanısal İzleme (DDM) özelliğine sahip tam SFF-8636 yönetim arayüzü.
Tam Teknik Özellikler
| Teknik Parametre | MFS1S00-H020V için spesifikasyon |
|---|---|
| Üretici Parça Numarası | MFS1S00-H020V |
| Ürün Açıklaması | QSFP56 200 Gb/s Aktif Optik Kablo Düzeneği |
| Toplam Kablo Uzunluğu | 20 metre |
| Nominal Veri Hızı | Saniyede 200 Gigabit (Gbps) |
| Desteklenen Ağ Standartları | InfiniBand HDR (Yüksek Veri Hızı), IEEE 200GBASE-SR4 |
| Sinyal Modülasyonu | PAM4 (şerit başına 53,125 GBaud) |
| Konektör Arayüzü (Çift Uçlu) | QSFP56, SFF-8665 uyumlu |
| Maksimum Tasarım Erişimi (OM4 MMF) | 100 metreye kadar (20m kullanıldı) |
| Elektrik Gücü Gereksinimi | 3,3 VDC |
| Tipik Güç Tüketimi | 5,0 Watt (uç başına, tüm şeritler yeniden zamanlamayla aktif) |
| İzin Verilen Kasa Sıcaklığı | 0°C ila +70°C (çalışır durumda) |
| Teşhis Yetenekleri | SFF-8636'ya göre tam DDM (Sıcaklık, Volt, Tx Gücü/Önyargı, Rx Gücü) |
| Minimum Statik Bükülme Yarıçapı | 30 milimetre |
| Temel Uyumluluk ve Güvenlik | RoHS, CE, FCC, CB, cTUVus, IEC/EN Lazer Sınıfı 1 |
Not: Hassas erişim eşleştirmesi için 3 m'den (H003V) 100 m'ye (H100V) kadar çeşitli uzunluklarda mevcuttur.
Hedef Dağıtım Senaryoları
- Çapraz Koridor Anahtar Bağlantıları:Aynı veri merkezi salonunda bir raf sırasındaki yaprak anahtarların başka bir sıradaki omurga anahtarlara bağlanması.
- Dağıtılmış Bilgi İşlem/Depolama Havuzları:Bir HPC veya yapay zeka kümesi içinde birkaç rafta ayrı konumlarda bulunan yüksek performanslı sunucuları veya depolama dizilerini birbirine bağlama.
- Satır Sonu (EoR) Mimariler:Bir raftaki sunucuları 15-20 metre uzakta olabilecek merkezi bir EoR anahtarına bağlama.
- Veri Merkezi Konsolidasyon Projeleri:Geçiş veya genişletme aşamaları sırasında eski veri merkezi alanlarındaki ekipmanların birbirine bağlanması.
- Yüksek Kullanılabilirlik Bağlantıları:Bağlantı uzunluğu değişkenliğinin bir faktör olduğu ağ yapılarında genişletilmiş yedekli yollar oluşturmak.
Teknik Sıkça Sorulan Sorular
S1: 20 metrenin üzerindeki gerçek sinyal kaybı nedir ve AOC bunu nasıl telafi ediyor?
C: Çok modlu fiberde zayıflama görülüyor (tipik olarak ~3 dB/km). 20 m'nin üzerinde doğal kayıp minimum düzeydedir ancak konnektör kaybı ve modal dağılım gibi diğer faktörler sinyal gözünü bozabilir. AOC'nin entegreyeniden zamanlama fonksiyonusaati ve verileri aktif olarak kurtarır, alıcıda temiz bir dijital sinyali etkili bir şekilde "yeniden oluşturur" ve bu bozuklukların üstesinden gelir.
S2: Bu AOC'nin bir ucunu QSFP56 bağlantı noktasıyla, diğer ucunu da QSFP-DD bağlantı noktasıyla adaptör aracılığıyla kullanabilir miyim?
C: Kablonun sabit QSFP56 konnektörleri vardır. Bir QSFP-DD bağlantı noktasına fiziksel olarak yalnızca söz konusu bağlantı noktasının pasif bir QSFP56'dan QSFP-DD'ye adaptör kafesi kullanması durumunda bağlanabilir. Ancak ana cihazın QSFP-DD bağlantı noktası ile AOC arasındaki elektrik ve protokol uyumluluğunun (200 Gb/s) sistem satıcısıyla doğrulanması gerekir.
S3: İki ayrı optik alıcı-verici ve pasif kablo kullanımına kıyasla güç tüketimi nasıldır?
C: Toplam güç karşılaştırılabilir veya biraz optimize edilmiş. Tipik bir 200G QSFP56 optik alıcı-verici ~3,5-4W tüketir. Bunlardan ikisi 7-8W tüketecek, ayrıca harici fiberi çalıştırmak için ASIC gücünü değiştirecektir. Bu AOC, toplamda ~10W (uç başına 5W) tüketir ve sürücüleri entegre ederek akıcı, genellikle daha fazla güç tasarrufu sağlayan bir çözüm sunar.
S4: Kablo kılıfı tavandaki tepsilerde veya yükseltilmiş zeminlerin altında çalışmaya uygun mu?
C: Evet, kablo, baş üstü tepsiler ve zemin altı ortamlar da dahil olmak üzere standart veri merkezi kablo yönetim yolları için tasarlanmış dayanıklı, esnek bir kılıfa sahiptir. Kurulum sırasında daima minimum bükülme yarıçapına uyun.
S5: DDM bir "Rx Gücü Düşük" alarmı bildirirse ne yapmalıyım?
C: Bu, alınan optik gücün düşük olduğunu gösterir. Öncelikle hem AOC hem de ana makine ekipman kafeslerindeki QSFP56 konnektörlerini kontrol edip temizleyin. Alarm devam ederse kablo güzergahında keskin bükülme veya hasar olup olmadığını inceleyin. Alarm, bir bağlantı arızalanmadan önce erken uyarı sağlar; bu, yüksek performanslı ağlarda çalışma süresinin sürdürülmesi için çok önemlidir.güzel kartlar.
Temel Kullanım ve Kurulum Notları
- Kurulum Öncesi Doğrulama:Ana makine ekipmanı QSFP56 kafeslerinin ve ürün yazılımının 200 Gb/s AOC'leri desteklediğini doğrulayın. Sistem tasarımında yeterli termal ve güç bütçesinin olup olmadığını kontrol edin.
- Elektrostatik Deşarj (ESD) Önlemleri:Kabloyu, özellikle canlı ekipmana takarken veya bu ekipmandan çıkarırken ESD güvenli uygulamaları kullanarak kullanın.
- Yönlendirme ve Gerilim Giderme:20 metrelik bir koşu için, gerilimden, sıkışmadan veya keskin virajlardan kaçınmak için yolu dikkatlice planlayın. Yeterli kablo bağları (tercihen Velcro) kullanın ve konektörlerin yakınında gerilim azaltmanın sağlandığından emin olun.
- Çalışırken Takma Prosedürü:Kablo çalışırken takılabilir. Sağlanan mandalı/çekme tırnağını kullanarak konektörleri düzgün ve sıkı bir şekilde takın ve çıkarın. Bağlantının başlatılması ve dengelenmesi için birkaç saniye bekleyin.
- Çevresel Özellikler:Belirtilen çalışma sıcaklığı ve nem aralıklarına uyun. Kabloyu doğrudan neme veya aşındırıcı elementlere maruz bırakmayın.
