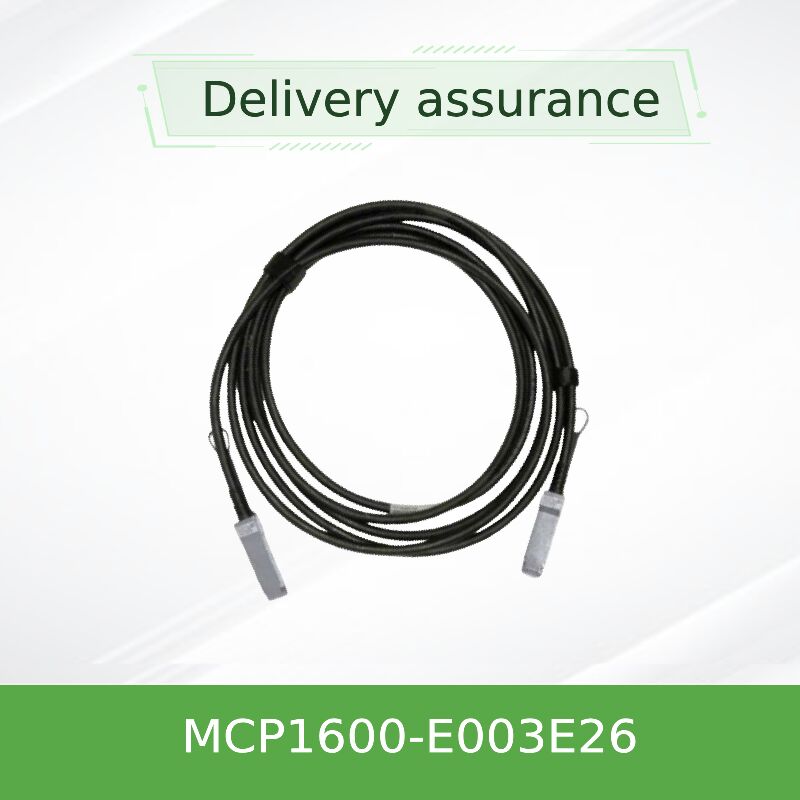

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Doğrudan Bağlantı Bakır Kablosu
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP1600-E003E26 |
| Belge: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve Orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | Kablo Uzunluğu: | 3 metre |
| İsim: | Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka | Anahtar kelime: | Mellanox DAC kablosu |
| Vurgulamak: | Mellanox 100Gb/s QSFP28 kablosu,Doğrudan teminli bakır kablo bağlayın,Mellanox MCP1600-E003E26 DAC kablosu |
||
Ürün Açıklaması
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Doğrudan Bağlantı Bakır Kablosu
100Gb/s InfiniBand EDR ve Ethernet uygulamaları için tasarlanmış yüksek performanslı pasif Direkt Bağlantı Bakır (DAC) kablosu, veri merkezi ortamları için güvenilir, düşük gecikme bağlantısı sağlar.
Ana Özellikler
- Yüksek Hızlı Veri Hızı:100 Gb/s'ye kadar toplu veri hızlarını destekler (4x25 Gb/s şeritleri)
- Pasif ve enerji tasarruflu:Sinyal yeniden zamanlamasını gerektirmez, 0.1W'dan daha az tüketir
- Sıcak fişle:Sistemleri kapatmadan güvenli bir şekilde yerleştirmek ve çıkarmak
- Üstün sinyal bütünlüğü:Mellanox sistemleri ile 10−15'ten daha iyi bit hata oranı (BER)
- Dayanıklı ve çevre dostu:LSZH ceket ve kurşunsuz, halogensiz PCB
- Kapsamlı Yönetim:SFF-8636 uyumlu I2C arayüzü ile entegre EEPROM
Teknoloji ve Standartlar
SFF-8685 (QSFP28 form faktörü) ve SFF-8636 (yönetim) ile uyumludur.Optimal sinyal bütünlüğü için kontrol edilen 100Ω diferansiyel impedansla 100Gb/s InfiniBand EDR ve 100GbE Ethernet protokolleri için tasarlanmıştır.
Uygulama Senaryoları
Yüksek performanslı bilgisayar, kurumsal veri merkezleri, bulut altyapısı ve depolama alanı ağları için idealdir:
- Yukarı raf anahtarlarını yaprak veya omurga anahtarlarına birbirine bağlayan
- Mellanox ConnectX-4/5 adaptörleri ile EDR anahtarlarına sunucu bağlama
- Yapay zeka ve makine öğrenimi için yüksek bant genişliği kümelerinin inşası
- Yakın raflar içinde veya aralarındaki kısa menzilli bağlantıların kurulması
Özellikler
| Parametreler | Spesifikasyon |
|---|---|
| Model / Takma Adlar | MCP1600-E003E26 (mq9700) |
| Arayüz / Şekil Faktörü | QSFP28 ile QSFP28 |
| Veri oranı | 100 Gb/s (4x25 Gb/s) |
| Kablo Türü | Pasif Doğrudan Bağlama Bakır (DAC) |
| Uzunluk | 3 metre. |
| Kablo ölçüsü (AWG) | 26 AWG |
| Çalışma sıcaklığı | 0°C - 70°C |
| Güç tüketimi | < 0.1 W |
| Uyumluluk | InfiniBand EDR, 100GbE; Mellanox anahtarları ve adaptörleri |
Ürün Ailesi
| Bölüm Numarası | Uzunluk | AWG | Kablo çapı |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | 7.1 mm |
| MCP1600-E001E30 | 1m | 30 | 7.1 mm |
| MCP1600-E01AE30 | 1.5m | 30 | 7.1 mm |
| MCP1600-E002E30 | 2m | 30 | 7.1 mm |
| MCP1600-E003E26 | 3m | 26 | 9.4 mm |
| MCP1600-E004E26 | 4m | 26 | 9.4 mm |
| MCP1600-E005E26 | 5m | 26 | 9.4 mm |
Avantajlar
- Maliyet tasarrufu:Liman başına daha düşük satın alma fiyatı
- Güç verimliliği:Sıfıra yakın güç tüketimi OPEX'i azaltır.
- Düşük Gecikme:Pasif iletim, sinyal gecikmesinin minimumunu sağlar.
- Sağlamlık ve Basitlik:No hassas optik, daha kolay dağıtım
- Garanti edilen performans:Sıkı testler güvenilirliği sağlar
Hizmet ve Destek
Desteklenen bir1 yıllık sınırlı donanım garantisikapsamlı destek hizmetleri ile:
- Hızlı teslimat:Hızlı teslimat için büyük envanter
- 24/7 Teknik Danışma:Entegrasyon için uzman desteği
- Küresel Tedarik Zinciri:Gerçek ürünlerin tutarlı bir şekilde kullanılabilirliği
Sıkça Sorulan Sorular
S: Bu kablo Mellanox olmayan anahtarlarla uyumlu mu?
C: Mellanox ekipmanları ile optimal performans için tasarlanmış olsa da, diğer satıcıların uyumlu portlarıyla çalışabilir. Tam işlevsellik yalnızca Mellanox sistemleri ile güvence altına alınır.
S: Bu pasif DAC için maksimum güvenilir mesafe nedir?
A: 3m modeli raf içi ve bitişik raf bağlantıları için güvenilirdir. Daha uzun mesafeler için aktif optik çözümler önerilir.
S: Kablo herhangi bir sürücü veya yazılım yapılandırması gerektiriyor mu?
A: Hayır. EEPROM üzerinden otomatik olarak yapılandırılan bir plug-and-play pasif bileşeni.
S: MQ9700 takma adı neye atıfta bulunur?
A: mq9700, bu özel 3m Mellanox QSFP28 DAC kablosu için kullanılan alternatif bir ürün tanımlayıcısıdır.
Kullanım Kılavuzları
- Bükme yarıçapı:Minimum tek büküm yarıçapı ≥47 mm ve tekrarlanan büküm yarıçapı ≥94 mm
- Çalışma ortamı:0°C'den 70°C'ye kadar, 5-85% nispi nem kondansif olmayan
- Elektrostatik boşaltma (ESD):Standart ESD önlemleri ile kullan
- Uyumluluk Denetimi:Satın almadan önce anahtar/ağ kartı bağlantı noktası uyumluluğunu doğrulayın
- Kurulum:Tam yerleştirme ve güvenli kilitlenme sağlamak
