NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 AOC Aktif Optik Kablo100GbE Ağ Kartı
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFA1A00-C050 |
| Belge: | MFA1A00-xxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Kurşun zamanı: | Stoka göre |
| Teknoloji: | ethernet | Uzunluk: | 5m |
| Besleme gerilimi: | -0.3-3.6 | Veri giriş voltajı: | -0.3-4.465 |
| Vurgulamak: | Mellanox 100Gb/s QSFP28 AOC kablosu,100GbE aktif optik ağ kablosu,Mellanox MFA1A00-C050 optik kablosu |
||
Ürün Açıklaması

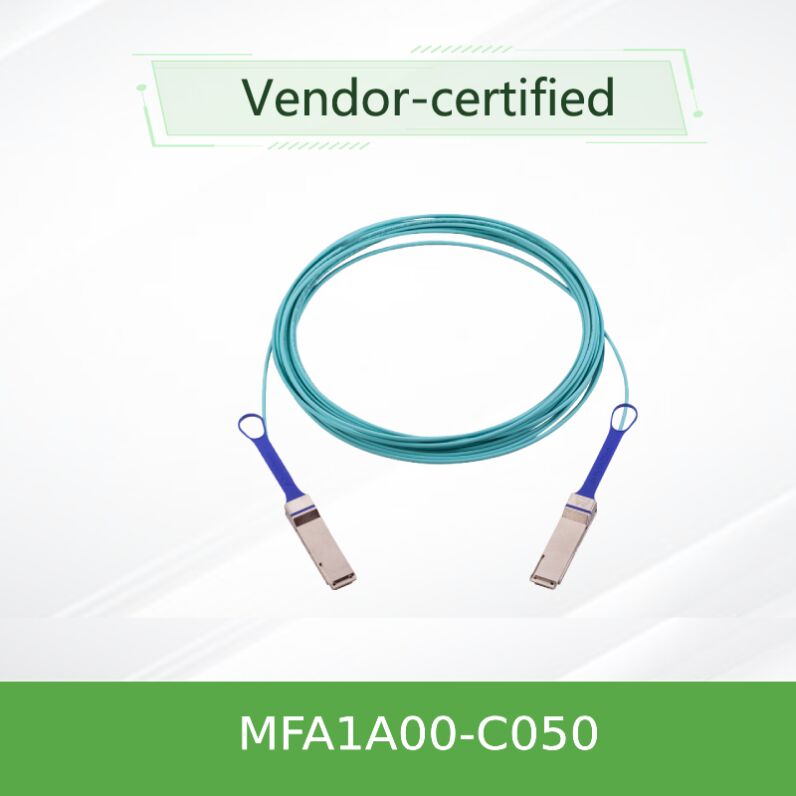

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 Aktif Optik Kablo (AOC)
Ürün modeli:MFA1A00-C050Arayüz:QSFP28Veri Hızı:100Gb/s'ye kadar.Kablo uzunluğu:50 metre.
Önemli Avantajları Bir Bakışta
- Yüksek performanslı bağlantı:İhtiyaçlı Ethernet ve InfiniBand EDR uygulamaları için güvenilir 100Gb/s veri verimi sağlar.Ağ kartımodern altyapı için kablo çözümü.
- Düşük güç ile genişletilmiş erişim:Çok modlu lif üzerinden 100 metreye kadar ulaşır ve tipik güç dağılımı sadece 2.2W'dir. Hem mesafe hem de enerji verimliliği açısından pasif bakır alternatiflerini geçmektedir.
- Sıcak-Pluggable & Güçlü Tasarım:Kolay kurulum ve bakım için SFF-8665 uyumlu, sıcak takılabilir QSFP28 konektörleri, kutu dışı güvenilirlik için sıkı üretim testleri ile desteklenmektedir.
- Gelişmiş Teşhis ve Programlanabilirlik:En iyi bağlantı performansı ve basit bir sorun giderme için kapsamlı Dijital Tanısal İzleme (DDM) ve programlanabilir Tx / Rx parametreleri ile donatılmıştır.
1Ürün Genel Görünümü
NVIDIA® Mellanox MFA1A00-C050 yüksek hızlıAktif Optik Kablo (AOC)100 Gigabit Ethernet (100GbE) ve InfiniBand EDR ortamları için tasarlanmıştır.Ayrı optik modüller ve yama kablolarının gerekliliğinin ortadan kaldırılması.MFA1A00-C050Bu model özellikle raklarda ve veri merkezlerindeki koridorlarda ara mesafeler için idealdir.Ağ kartıve kablo birbirine bağlanmak için tasarlanmıştır, üstün sinyal bütünlüğü, esneklik ve yoğunluk sunan hacimli, sınırlı menzilli DAC kablolarının yerini alır.mq9700Bazı pazar segmentlerinde ve yapılandırmalarında.
2Temel Özellikler
- Veri Hızı:100 Gb/s toplam bant genişliği (4x 25.78 Gb/s şeridleri) kadar destekler.
- Şekil faktörü:Standart QSFP28 (Quad Small Form-factor Pluggable 28) her iki ucunda.
- Uzaklık:OM3/OM4 çok modlu fiber (MMF) üzerinden 50 metreye kadar etkili iletim mesafesi.
- Güç verimliliği:Tipik güç dağılımı 2,2W (yeniden zamanlandırma etkinleştirildiğinde).
- Sıcak fişle:Canlı sistemde yerleştirme / çıkarma için sıcak fişleme özelliklerine tamamen uygun.
- Dijital teşhis:SFF-8636 uyumlu kapsamlı DDM, sıcaklık, voltaj, optik güç ve yanılsama akımı gerçek zamanlı izleme için.
- Fiziksel Güç:Dayanıklı LSZH (Low Smoke Zero Halogen) kablo ceket, en az 30 mm eğme yarıçapı.
3Temel Teknoloji ve Standartlar
Bu AOC gelişmişVCSEL (Vertikal Bozukluk Yüzey Yayıcı Lazer)Yüksek hızlı, güvenilir optik iletim teknolojisi. Geniş uyumluluğu sağlamak için endüstri standartlarına sıkı sıkıya uyar:
- Elektriksel arayüz:QSFP28 için SFF-8665 ile uyumludur.
- Yönetim Arayüzü:I2C tabanlı dijital teşhis ve kontrol için SFF-8636.
- Protokol desteği:100GBASE-SR4 Ethernet (IEEE 802.3bm) ve InfiniBand EDR.
- Sinyal bütünlüğü:Her şerit başına seçilebilir yeniden zamanlamayı, programlanabilir verici giriş eşitlemesini ve çeşitli koşullarda optimal performans için alıcı çıkış ön vurgulamasını içerir.
4Nasıl Çalışır?
MFA1A00-C050, entegre bir elektro-optik dönüşüm sistemi olarak çalışır.Ağ kartıBağlantı korumalarının içindeki entegre sürücü yongaları ve VCSEL dizileri bu elektrik sinyalleri optik sinyallere dönüştürür.Bu sinyaller daha sonra kablo içinde kapsüllenmiş dört paralel çok modlu lif ile iletilirAlıcı ucunda, entegre bir fotodetektor seti, optik sinyalleri bağlantılı cihaz için elektrik sinyalleri haline dönüştürür.Bu tüm-bir tasarım, sinyal dönüşümünü içtenlikle ele alarak bağlantıyı basitleştirir., çok gelişmiş bir gibi ana sisteme şeffaf olan bir plug-and-play yüksek hızlı bağlantı sağlayanNIC kartıGenişletici.
5Uygulama Senaryoları
- Veri Merkezi Bağlantıları:Top-of-Rack (ToR) ile yaprak / omurilik anahtar bağlantıları, küme içi ağ.
- Yüksek Performanslı Bilgisayar (HPC):Süper bilgisayarlar ve araştırma kümeleri için InfiniBand EDR kumaşı.
- Kurumsal Ağ Çekirdek:100GbE işlem kapasitesi gerektiren toplama ve çekirdek anahtar ara bağlantıları.
- Bulut Altyapısı:Bulut sunucu rafları içinde ve arasında yüksek bant genişliği bağlantıları.
- Depolama Alanı Ağları (SAN):Depolama dizileri yüksek hızlı ağlara bağlanıyor.
6Teknik Özellikler ve Seçim Rehberi
| Parametreler | Spesifikasyon | Birim / Notlar |
|---|---|---|
| Ürün modeli | MFA1A00-C050 | Birincil sipariş numarası |
| Desteklenen Standartlar | 100GBASE-SR4 Ethernet, InfiniBand EDR | Protokol |
| Veri Hızı (Max) | 100 | Gb/s |
| Kablo Uzunluğu | 50 | Metre |
| Bağlantı tipi | QSFP28 (SFF-8665) | Her iki ucunda |
| Elyaf Türü | OM3/OM4 Çok Modlu (MMF) | Akva renkli ceket |
| Maksimum Güç Bozulması (Tip.) | 2.2 (her uç, tekrar açılıyor) | Watts |
| Güçlendirme Voltajı | 3.3 | Volts |
| Çalışma odası sıcaklığı | 0 ila +70 | °C |
| Dijital Teşhis İzleme | Evet (SFF-8636) | I2C arayüzü |
| Sıcak fişle bağlanabilir | - Evet. | - |
| RoHS Uyumluluğu | - Evet. | - |
Hızlı Seçim Referansı (Kısmi Liste):
| Model Numarası | Uygulama | Uzunluk |
|---|---|---|
| MFA1A00-C003 | 100GbE Ethernet | 3m |
| MFA1A00-C010 | 100GbE Ethernet | 10m |
| MFA1A00-C050 | 100GbE Ethernet | 50m |
| MFA1A00-C100 | 100GbE Ethernet | 100 metre. |
| MFA1A00-E030 | InfiniBand EDR | 30m |
7Rekabetçi Avantajlar
- Superior Reach vs. DAC:Doğrudan Bağlantı Bakır (DAC) kablolarının pratik mesafe sınırlarını çok aşan, sinyal bozulmadan güvenilir bir 50m bağlantı sağlar.
- Entegre Basitleştirme:Ayrı alıcılar ve fiber yama kabloları ile ilişkili karmaşıklığı ve arıza noktalarını ortadan kaldırır ve sahip olma maliyetini azaltır.
- Geliştirilmiş Teşhis:Pasif kablolara kıyasla daha kapsamlı bir sistem sağlığı izlemesi sunar, proaktif bakım ve hızlı hata izole edilmesine yardımcı olurAğ kartıÇevre.
- Hafif ve esnek:Eşdeğer bakır çözümlerinden önemli ölçüde daha hafif ve daha yönetilebilir, hava akışını iyileştirir ve yoğun raflarda kablo yönetimini kolaylaştırır.
- Geleceğe Güvenli Yatırımlar:Her iki ana 100G protokolüyle (Ethernet ve InfiniBand) uyumluluk, altyapı yatırımınızı korur.mq9700Seri ailesi.
8Destek ve Hizmetler
Ürünlerimizin ve NVIDIA Mellanox gibi endüstri liderleriyle ortaklıklarımızın arkasında duruyoruz.MFA1A00-C050ya da herhangi bir ilgiliNIC kartıBizden alıyorsunuz:
- Garanti:NVIDIA tarafından sağlanan tam üretici garantisi kapsamı.
- Kullanılabilirlik:BuMFA1A00-C050ve diğer çeşitleri genellikle hızlı teslimat için stoktan mevcuttur.
- Teknik Destek:Satış öncesi danışmanlık ve satış sonrası entegrasyon desteği için şirket içi teknik ekibimize erişim.
- Küresel Lojistik:Uluslararası siparişler için güvenilir nakliye ve gümrük resmi desteği.
9Sıkça Sorulan Sorular
S1: MFA1A00-C050 mevcut 100GbE QSFP28 anahtar portumla uyumlu mu?
A:Evet. SFF-8665 QSFP28 standardına tam uyumlu olarak tasarlanmıştır ve 100GBASE-SR4 optiklerini destekleyen çoğu satıcı anahtarıyla birlikte çalışır.Her zaman doğrulama için anahtarın uyumluluk matrisine başvurun.
S2: Bir AOC ile bir DAC arasındaki fark nedir?
A:Bir Direct Attach Copper (DAC) kablosu, çok kısa mesafelerle sınırlı olan pasif bir elektrik kablosudur.MFA1A00-C050optik lifler ve entegre alıcılar kullanır, bu da daha uzun mesafeleri (100 metreye kadar), daha düşük ağırlığı ve daha iyi EMI bağışıklığını sağlar.
S3: Bu kablo için özel bir yazılım sürücüsü gerekli mi?
A:Hayır. AOC, ana sisteme standart bir QSFP28 optik alıcı olarak görünür. Plug-and-play'tir ve özel sürücüler gerektirmez.DDM gibi yönetim özelliklerine standart I2C arayüzü üzerinden erişilebilir.Ağ kartıya da değiştir.
S4: Bunu InfiniBand EDR ağları için kullanabilir miyim?
A:"C" serisi modelleri (örneğin, MFA1A00-C050) 100GbE için optimize edilmiş ve test edilmiştir.Birçoğu elektrikle uyumludur.Ayrıntılar için teknik dokümanata bakın.
10Önemli Önlemler
- Eğiliş yarıçapı:Kabloyu yerleştirme veya çalışma sırasında, iç lif hasarının önlenmesi için en az 30 mm'lik bükme yarıçapının altında bükmeyin.
- ESD Koruması:QSFP28 konektörlerini dikkatlice kullanın, elektrostatik boşaltma hasarını önlemek için uygun ESD bileklik kemerleri ve ekipmanları kullanın.
- Çevre koşulları:Belirtilen sıcaklık (0°C'den 70°C'ye kadar çalışma, -40°C'den 85°C'ye kadar depolama) ve nem aralıkları (5%'den 85%'e kadar yoğunlaşmayan) içinde çalıştırın ve saklayın.
- Uyumluluk:Belirli makine cihazınızla uyumluluğu kontrol edin (switch,Ağ kartıTüm cihazlar yeniden zamanlama gibi tüm gelişmiş özellikleri etkinleştirmez.
- Lazer Güvenliği:Bu ürün IEC 60825-1 uyarınca sınıf 1 lazer ürünü olarak sınıflandırılmıştır.
- EMC/Yönetmelik:FCC Sınıf A, CE, RoHS ve ticari ortamlar için diğer ilgili yönetmeliklere uygun.
