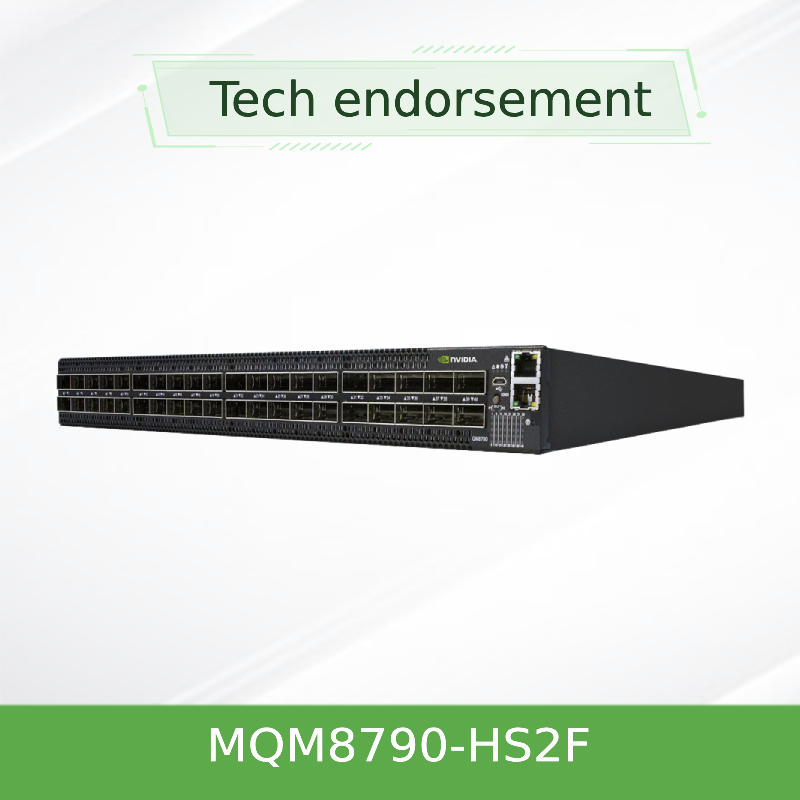

NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch 40-Port Yönetilmeyen 200Gb / s Mellanox Alternatif

NVIDIA Quantum MQM8790-HS2F 200Gb/s InfiniBand Akıllı Değiştirici

HPC'yi hızlandır, AI,ve bulut altyapıları, ağ içi bilişim ve çift yoğunluklu 100G bölünmesini en yüksek verimlilik ve minimum gecikme için tasarlanan 40 portlu bir 200G engelleme olmayan anahtarla..

• 40 QSFP56 bağlantı noktası 200 Gb/s hızında çalışmaktadır veya 80 x 100 Gb/s bağlantı noktasına ayrılmıştır
• 16 Tb/s'ye kadar toplam anahtarlama kapasitesi (bloklamayan)
• Toplu iletişim hızlandırması için entegre SHARP teknolojisi
• Yönetilmemiş SKU (MQM8790-HS2F) x86 çift çekirdekli Broadwell CPU ve 2000 düğümüne kadar yerleşik alt ağ yöneticisi desteği ile
• P2C hava akışı, 1 + 1 yedek güç kaynağı, 1U standart derinlik, ConnectX-6 ve önceki nesil adaptörlerle geriye uyumlu

Özellikleri

• Yüksek yoğunluklu 200G kumaş:40 QSFP56 portu, her biri tam iki yönlü bant genişliği ile 200Gb/s sunuyor.
• Liman Bölme Esnekliği:Herhangi bir 200G bağlantı noktasını iki bağımsız 100G bağlantı noktasına dönüştürmek – çift yoğunluklu ToR dağıtımları için idealdir.
• NVIDIA SHARP Teknolojisi:MPI, NCCL ve SHMEM kolektiflerini boşaltan ve hızlandıran donanım tabanlı ağ içi hesaplama.
• Gelişmiş Mimarlık Desteği:Şişman Ağaç, DragonFly+, çok boyutlu Torus ve tıkanıklıktan uzak kumaşlar için uyarlanabilir yönlendirme.
• Enerji tasarımı:80 PLUS Altın sertifikalı, port kullanımı ile güç ölçeği, RoHS uyumlu.

Teknoloji ve Standartlar

NVIDIA Quantum InfiniBand mimarisi üzerine inşa edilen MQM8790-HS2F,Ölçeklenebilir Hiyerarşik Toplama ve Redüksiyon Protokolü (SHARP)Değiştirme dokusu içinde veri azaltımları gerçekleştirmek için.Değiştirici, 200G/100G HDR/HDR100 InfiniBand ile tamamen uyumludur ve FDR/EDR ile geriye dönük uyumludur., mevcut veri merkezlerine sorunsuz entegrasyonu sağlar. x86 yönetim uçağı MLNX-OS (yönetilmemiş sürüm harici UFM veya OpenSM'ye dayanır) çalışır.

Çalışma prensibi: Ağ içi Bilgisayar

Geleneksel anahtarların aksine, MQM8790-HS2F yalnızca paketleri yönlendirir.Değiştirici donanım tel hızında veri toplar veya azaltırBu, AI eğitimi ve HPC simülasyonları için gecikmeyi önemli ölçüde düşürerek birden fazla uç noktası iletimini ortadan kaldırır.Veri hızlandırması özel silikonda gerçekleşirken.

Uygulamalar ve Uygulama

• Aşırı ölçekli yapay zeka kümeleri:Düşük gecikme gerektiren büyük modellerin paralel eğitimi.
• Yüksek Performanslı Bilgisayar (HPC):Hava, genomik ve fizikte MPI tabanlı simülasyonlar.
• Çifte yoğunluklu raf üstü (ToR):Sıkı sunucu bağlantısı için portları 100G'ye ayırıyorum.
• Bulut ve Depolama:InfiniBand üzerinden NVMe-oF, yüksek verimli depolama arka uçları.
• Araştırma ve Eğitim:Kampüs süper hesaplama merkezlerinin omurgası.

Teknik özellikler ve sipariş seçenekleri

Not: Tüm modeller x86 çift çekirdekli Broadwell CPU, 8GB bellek, 1x RJ45, 1x konsol, 1x mikro USB içerir. 2 PSU ile ağırlık: ~ 12.48kg. Kablolar: QSFP56 pasif / bakır / aktif optik.

Avantajlar ve Farklılaştırıcılar

• Geleneksel 100G anahtarlarına karşı:Yerel 200G portları artı port bölünmesi, iki kat daha fazla radiks sağlar, ağ katmanlarını azaltır ve CAPEX'i düşürür.
• Entegre SHARP:Standart anahtarların aksine, MQM8790-HS2F donanımdaki kolektifleri hızlandırır, iş tamamlama sürelerini 10 katına kadar azaltır.
• Enerji ve uzay verimli:1U form faktörü, 16Tb/s'ye kadar verimliliği ile rekabetçi çözümlerden daha az güç tüketir; ENERGY STAR sertifikalı.
• Ekosistemlerin geriye uyumluluğu:ConnectX-4/5/6 ağ kartları ve mevcut kablolama ile sorunsuz çalışma.

Hizmet ve Destek

Satış öncesi ve sonrası kapsamlı destek sunuyoruz: 24/7 teknik danışmanlık, RMA garantisi işleme koyulması ve yeryüzündeki sorun giderme koordinasyonu.Firmware uyumluluğu kontrolleriTüm üniteler en az 1 yıllık garantiye sahiptir. Siparişler 10M + stokumuzdan 24-48 saat içinde gönderilir.

Sıkça Sorulan Sorular (FAQ)

S: MQM8790-HS2F Mellanox ConnectX-6 gibi standart ağ kartlarıyla uyumlu mu?

A:Evet, ConnectX-6 ağ kartları (200G/100G) ve önceki nesiller (ConnectX-5, ConnectX-4) ile geriye uyumlu modda tamamen uyumludur.HDR veya HDR100'ü destekleyen ağ kartıyla kullanmak.

S: Bu düğmeyi harici bir denetleyici olmadan yönetebilir miyim?

A:MQM8790-HS2F, yönetilmeyen bir anahtar; Bununla birlikte, 2000 düğümün yapısını kutudan çıkarabilen bir yüklü alt ağ yöneticisi içerir. Gelişmiş izleme ve yönetim için,NVIDIA UFM veya OpenSM önerilir.

S: Teknik olarak 100G'ye kadar port bölünmesi nasıl çalışır?

A:Her bir QSFP56 portu dört SerDes şeridi taşır. Portu iki bağımsız 2 şeritli arayüz olarak yapılandırarak, anahtar iki ayrı 100G bağlantısını (bir splitter kablosu kullanarak) çalıştırabilir.Bu, 100G uç noktaları için port sayısını etkili bir şekilde ikiye katlıyor..

S: Yarım yükte tipik güç tüketimi nedir?

A:Anahtar, portlar kullanılmadığında gücü dinamik olarak azaltır. %50 kullanımda, kablo türlerine ve trafiğe bağlı olarak tipik güç tüketimi 150-180W civarındadır.

S: MQM8790-HS2F hangi hava akışı yönünü kullanıyor?

A:-HS2F varyantı P2C (port tarafından soğutma fanına) hava akışını kullanır.

Önlemler ve Uyumluluk Notları

• Hava akışı yönü:Rack soğutmanızın anahtar modeline (MQM8790-HS2F için P2C, -HS2R için C2P) uyduğundan emin olun.
• Güç kaynağı:Giriş aralığı 100-127V veya 200-240V AC. Sadece tedarik edilen güç kablolarını kullanın. Çıkartma için çift besleme önerilir.
• Kablolama:200G işlemi için, QSFP56 pasif bakır (3m'ye kadar) veya aktif optik modülleri kullanın.
• Çalışma ortamı:Sıcaklık 0°C ∼40°C, nem %10 ∼ 85% yoğunlaşmaz. Yükseklik ≤3200m. EMC CE, FCC, VCCI, ICES, RCMS ile uyumludur.
• Yazılım:Yönetilmediği sürece, yazılım güncellemeleri harici barındırma aracılığıyla gerçekleştirilir. Her zaman ağ kartınız ve alt ağ yöneticisi sürümünüzle yazılım uyumluluğunu doğrulayın.
