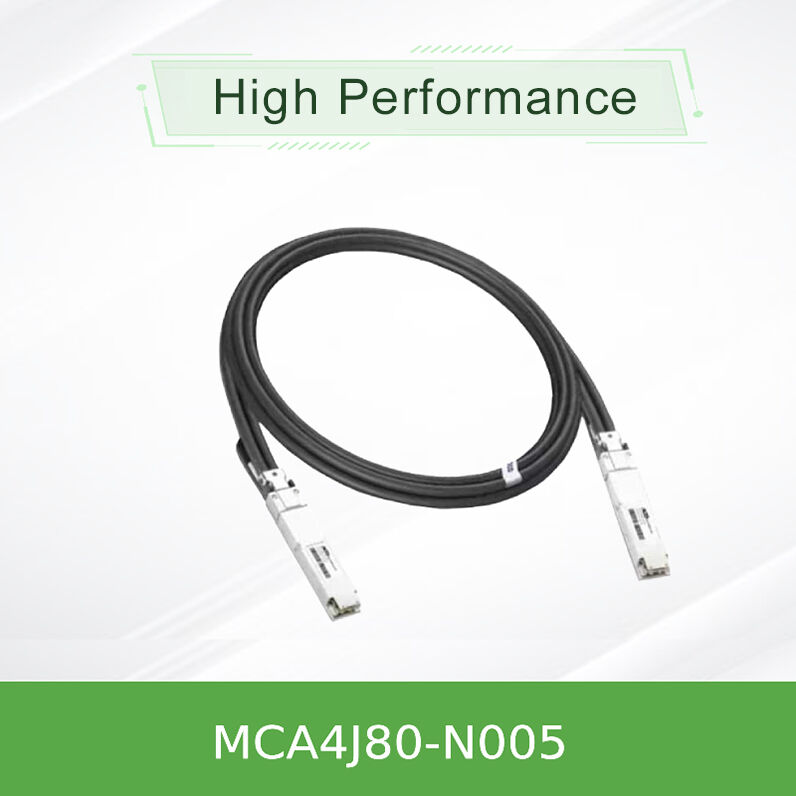

Mellanox NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP Aktif Bakır Kablo 5m NDR InfiniBand için ACC

NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP Aktif Bakır Kablo (ACC)

NDR InfiniBand ve 400G Ethernet için yüksek performanslı 5 metrelik aktif bakır kablo 800Gb/s toplu bant genişliği sağlayan çift portlu OSFP üzerinden ultra düşük gecikme ve 1.Son enerji tüketimi başına 5W.

• 800Gb/s çift portlu OSFP kablosu ile 2x400Gb/s OSFP aktif bakır kablosu
• 100G-PAM4 modülasyonunun son başına 8 kanalı temelinde
• Entegre eşitleyici IC'si olan 26AWG iletkenleri kullanarak 5 metrelik erişim
• Güç tüketimi: Her uçta sadece 1.5W maksimum. 0°C'den +70°C'ye kadar çalışma sıcaklığı.
• Sıcak takılabilir, RoHS uyumlu, LSZH ceket, SFF-8636 yönetim arayüzü

Özellikleri

• 800Gb/s Devre:Tam NDR InfiniBand veya 400G Ethernet'i destekleyen çift portlu OSFP tasarımı (2x400G çıkış).
• Aktif Bakır Teknolojisi:Entegre eşitleyici IC, ultra düşük gecikme süresi ve 1.5W güç korurken 5m'ye kadar erişimini genişletir.
• Protokol Agnostik:Firmware, InfiniBand veya Ethernet'i otomatik olarak algılar; Quantum-2 ve Spectrum-4 anahtarlarıyla çalışır.
• Sinyal bütünlüğünün optimize edilmesi:Her uzunluk gürültüyü ve geri yansımaları azaltmak için ayarlanmıştır; 5m varyantı için 26AWG.
• Sıkı üretim testi:Kutunun dışındaki güvenilirliği ve performansı sağlar.

Teknoloji ve Standartlar

MCA4J80-N005,OSFP MSA Rev. 1.12ve kullanımları100G-PAM4'ün 8 kanalıModülasyon.Aktif eşitleyici ICEEPROM, I2C (SFF-8636) aracılığıyla ürün tanımlamasını sağlar.InfiniBand NDRve400GbERoHS, LSZH ve HF (halogensiz) PCB gerekliliklerine uygun.

Çalışma prensibi: Aktif bakır eşitleme

Pasif DAC kablolarının aksine, MCA4J80-N005 her OSFP konektörünün içine düşük güçli bir eşitleyici IC'yi entegre eder.5 metrelik model için, direnci azaltmak için daha kalın 26AWG teller kullanılır ve eşitleyici 100G-PAM4 göz diyagramını hem verici hem de alıcı uçlarında yeniden şekillendirir.Sonuç olarak, elektrikle çok daha kısa bir kablo gibi davranan bir bağlantı elde edilir., 800Gb/s'ye ulaşıyor, BER'nin özellikten çok daha düşük olduğu ve her uçta sadece 1.5W'u dağıttığı.

Uygulamalar ve Uygulama

• Kuantum-2 Değiştirici Değiştirici:İki 800Gb/s InfiniBand anahtarını 5 metre mesafeye bağlayın.
• DGX H100'e geç:Quantum-2 ToR anahtarlarını NVIDIA DGX H100 sistemlerine bağlamak için idealdir (düz / kanatlı varyantlar mevcuttur).
• Ethernet Veri Merkezleri:Spektrum-4 400G anahtar bağlantısı veya sunucu-yazı.
• Yüksek yoğunluklu raflar:En az gecikme ile kısa menzilli raf içi kablolama.

Teknik özellikler ve sipariş seçenekleri

Not: DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF) için düz üstlü ve düz yüzgeçli çeşitler mevcuttur.ve I2C seri arayüzünü içerir.

Avantajlar ve Farklılaştırıcılar

• Pasif DAC'ye karşı:Uzaklık veya gücü önemli ölçüde arttırmadan 5m'ye kadar (pasif olarak ~ 3m'ye kadar sınırlıdır) ulaşımını uzatır.
• Aktif Optik (AOC):Daha düşük maliyet, daha düşük güç (1.5W vs ~ 3-5W), ve optik arayüzlerin temizliği / bakımı yoktur.
• Protokol Esnekliği:Tek SKU hem InfiniBand hem de Ethernet için çalışır; otomatik algılama protokolü.
• Sinyal bütünlüğü ayarlandı:Minimal yansıma ile 100G-PAM4 talep eden NDR'ler için tasarlanmıştır.

Hizmet ve Destek

24/7 teknik danışmanlık, RMA hizmetleri ve kablolama altyapısı tasarım desteği sunuyoruz. Her MCA4J80-N005 1 yıllık garanti ve geniş bir sevkiyat öncesi testle desteklenmektedir.Toplu siparişler için özel uzunluklar ve etiketlemeEnvanterimiz stokta olan eşyaların aynı gün gönderilmesini sağlar.

Sıkça Sorulan Sorular (FAQ)

S: 400G Ethernet anahtarlarıyla MCA4J80-N005 kullanabilir miyim?

A:Evet. Kablo protokolü otomatik olarak algılar; bir Spektrum-4 400G anahtarına bağlandığında, 2x400GbE çıkış olarak çalışır. InfiniBand Quantum-2 için 800Gb / s çift portlu NDR olarak çalışır.

S: ACC ve pasif DAC arasındaki fark nedir?

A:ACC, sinyali yeniden şekillendirmek için konektörün içinde bir eşitleyici IC içerir, bu da 800G'de daha uzun mesafelere (5m'ye kadar) izin verir.Pasif DAC'nin aktif bileşenleri yoktur ve bu hızlarda yaklaşık 2-3m ile sınırlıdır.

S: Bu kablonun herhangi bir yapılandırması gerekiyor mu?

A:EEPROM kimliği sağlar ve makine otomatik olarak bağlantıyı protokolüne göre ayarlar.

S: Kurulum için minimum bükme yarıçapı nedir?

A:5m model için (26AWG), tek bükme yarıçapı 44.5 mm (5x çapı) dir. Tekrarlanan bükme için 89 mm (10x çapı) tutun.Bağlantının yakınında keskin bükülmelerden kaçının (montaj bükülmesi yarıçapı çapı 10x).

S: Bu kablo DGX H100 sistemleriyle uyumlu mu?

A:DGX H100 için, belirli şasi arayüzü için tasarlanmış düz üstlü veya düz-parmaklı (MCA4J80-N003-FLT / -FTF) varyantları öneririz.Standart N005 anahtarla anahtar bağlantıları için çalışır..

Önlemler ve Kullanım Rehberleri

• ESD duyarlılığı:OSFP kafeslerine yerleştirirken topraklanmış bileklik kemerleri kullanın. Bağlayıcılar koruyucu kapağı ile birlikte gönderilir.
• Eğiliş yarıçapı:Montaj sırasında kabloyu asla dış çapının 5 katından daha sıkı bükmeyin (N005 için 44,5 mm); tekrarlanan bükme için 10 kat tutun.
• Çalışma sıcaklığı:Çevre sıcaklığının 0°C~70°C arasında olmasını sağlamak. Sınırların aşılması eşitleyicinin performansını zayıflatabilir.
• Uygunluk:Bu A sınıfı bir cihaz. Konut alanlarında, koruma altına alınmış ticari ortamlarda da müdahaleye neden olabilir.
• Depolama:Temiz ve kuru bir ortamda -40 °C ile 85 °C arasında saklayın.
