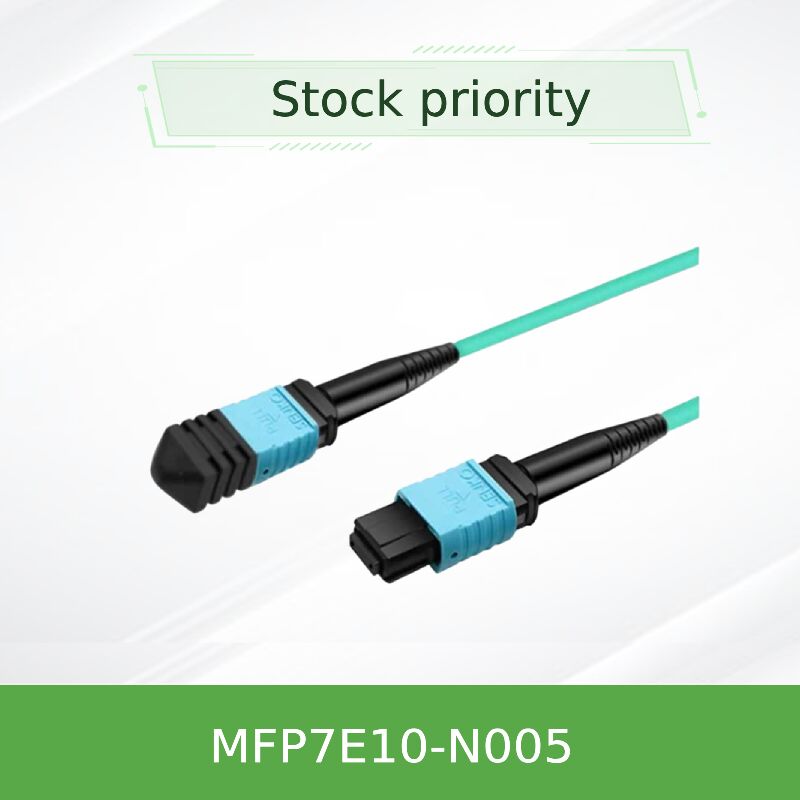

NVIDIA mellanox MFP7E10-N005 50m MPO-12/APC Multimode Fiber Kablo 800G/400G için 8 Fiber Type-B

8 aktif fiberli yüksek performanslı 5 metrelik MPO-12/APC'den MPO-12/APC'ye çok modlu fiber kablo - InfiniBand NDR ve 400GbE veri merkezi ara bağlantılarında 800G çift portlu OSFP ve 400G QSFP112 optik alıcı-vericiler için tasarlanmıştır.

• MPO-12/APC dişi - MPO-12/APC dişi, 8 fiber Tip-B çapraz yapılandırma
• 3.0mm çaplı 5 metrelik uzunluk, LSZH aqua kılıf (OM3/OM4 çok modlu)
• 800Gb/s çift portlu OSFP ve 400Gb/s OSFP/QSFP112 alıcı-vericileri destekler
• Minimum geri yansıma için Açılı Fiziksel Temas (APC) 8° cila
• Ekleme kaybı ≤0.35dB + 0.0004 x L, Geri yansıma kaybı ≥35dB

• 8-Fiber Tip-B Çapraz: Fiber 1, karşı uçtaki fiber 12'ye bağlanır - optik alıcı-vericiler için doğru hizalama.
• APC Cila: 8 derecelik açılı uç yüzey, geri yansımaları azaltır ve yüksek hızlı PAM4 modülasyonu için sinyal bütünlüğünü sağlar.
• Çok Modlu OM3/OM4: 50/125µm fiberler aqua kılıflı; 50m'ye kadar 400G/800G kısa mesafeli bağlantılar için optimize edilmiştir.
• LSZH Kılıf: Veri merkezi ortamlarında güvenlik için Düşük Duman Sıfır Halojen malzeme.
• Titiz Test: Güvenilir kutudan çıktığı gibi performans için %100 ekleme kaybı ve geri yansıma kaybı test edilmiştir.

MFP7E10-N005, IEC 61754-7 (MPO konektör ailesi), GR-1435 ve ANSI/TIA/EIA 604-5 standartlarına uygundur. 8 aktif çok modlu fiber (50/125µm) ve APC 8° cila kullanır. Tip-B çapraz kablolama, alıcı-verici pin çıkışlarına göre doğru Tx-Rx hizalamasını sağlar. Uyumlu optik modüllerle (MMA4Z00-NS, MMA1Z00-NS) kullanıldığında InfiniBand NDR, 400GbE ve NVLink protokolleri için uygundur.

Çift portlu bir OSFP 800G alıcı-vericide, iki adet 4 şeritli optik arayüz ayrı fiberler üzerinden iletim ve alım yapar. MFP7E10-N005, bir Tip-B çapraz şeması kullanır: A ucundaki 1. fiber, B ucundaki 12. fibere, 2. fiber 11'e vb. bağlanır. Bu, 1. şeritten gelen iletim lazerinin karşı uçtaki 1. alıcı diyot ile hizalanmasını sağlar. 8° açılı cila (APC), yansıyan ışığı lazer boşluğundan uzağa yönlendirerek sinyal bozulmasını önler ve şerit başına 100G PAM4'te düşük hata oranlarını korur.

• Quantum-2 Anahtardan Anahtara: Çift portlu OSFP 800G anahtarları 5m'ye kadar bağlayın.
• Anahtardan ConnectX-7/BlueField-3'e: ToR anahtarlarını 400G adaptörlere (OSFP veya QSFP112) bağlayın.
• NVLink Ağları: Fiber üzerinden NVLink kullanan GPU kümeleri için optik ara bağlantı.
• Hiper Ölçekli Veri Merkezleri: Yama panelleri ile kısa mesafeli raf-raf optik bağlantıları.

Not: Çalışma sıcaklığı 0°C ila 70°C, depolama -40°C ila 85°C. Minimum bükülme yarıçapı 30mm. IEC 61754-7'ye göre Tip-B çapraz.

• Bakır Kablolara Karşı: Daha uzun menzil (5m ila 50m), daha düşük ağırlık ve raflarda daha iyi hava akışı.
• APC Cila: UPC'ye kıyasla üstün geri yansıma kaybı (≥35dB), 100G-PAM4 bağlantıları için kritik.
• Tip-B Çapraz: NVIDIA alıcı-vericileriyle tak-çalıştır uyumluluğu - manuel çaprazlamaya gerek yok.
• LSZH Kılıf: Veri merkezlerinde gelişmiş güvenlik; yangın durumunda zehirli dumanları azaltır.

7/24 teknik danışmanlık, RMA hizmetleri ve kablolama altyapısı tasarım desteği sunuyoruz. Her MFP7E10-N005, 1 yıllık garanti ve %100 fabrika testi ile desteklenmektedir. Toplu siparişler için özel uzunluklar mevcuttur. Stoklarımız, stoktaki ürünler için aynı gün sevkiyatı garanti eder. Alıcı-verici uyumluluğunu doğrulamak için satış öncesi destek mevcuttur.

C: ConnectX-7 ve BlueField-3'te kullanılan NVIDIA MMA4Z00-NS (çift portlu OSFP DR8), MMA4Z00-NS400 (OSFP) ve MMA1Z00-NS400 (QSFP112) optik modülleri için tasarlanmıştır.

C: Hayır. APC (açılı) ve UPC (ultra cila) konektörlerin farklı uç yüzeyleri vardır ve doğru şekilde eşleşmezler - her zaman APC ile APC kullanın.

C: Tip-B çapraz (fiber 1'den 12'ye), verici şerit 1'in karşı uçtaki alıcı şerit 12 ile hizalandığı optik alıcı-vericilerin pin çıkışına uyar. Düz kablolar (Tip-A), paralel optikler gibi aynı pin düzenine sahip diğer uygulamalar içindir.

C: Evet, uygun 400G/800G optik modüllerle kullanıldığında 400GBASE-SR8 ve 800GBASE-SR8'i destekler.

C: Minimum bükülme yarıçapı kablonun herhangi bir yerinde 30 mm'dir. Konektörlerin yakınında keskin bükülmelerden kaçının.

• Kullanmadan Önce Temizleyin: Eklemeden önce MPO konektörlerini uygun tek tıklamalı temizleyicilerle daima temizleyin - kirlilik bağlantı hatalarına neden olur.
• Toz Kapakları: Kurulum anına kadar koruyucu kapakları takılı tutun; kapakları daha sonra kullanmak üzere saklayın.
• ESD Farkındalığı: Kablo pasif olsa da, ESD'ye duyarlı alıcı-vericilere takılır - topraklanmış bilek kayışları kullanın.
• Bükülme Yarıçapı: 30 mm bükülme yarıçapını aşmayın; konektörlerde gerginlikten kaçının.
• Uyumluluk: Sipariş vermeden önce alıcı-verici tipini (APC vs UPC) doğrulayın - bu kablo yalnızca APC'dir.
