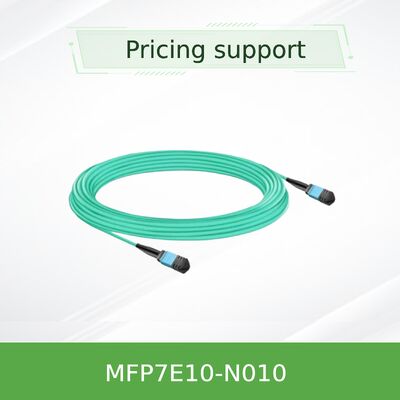

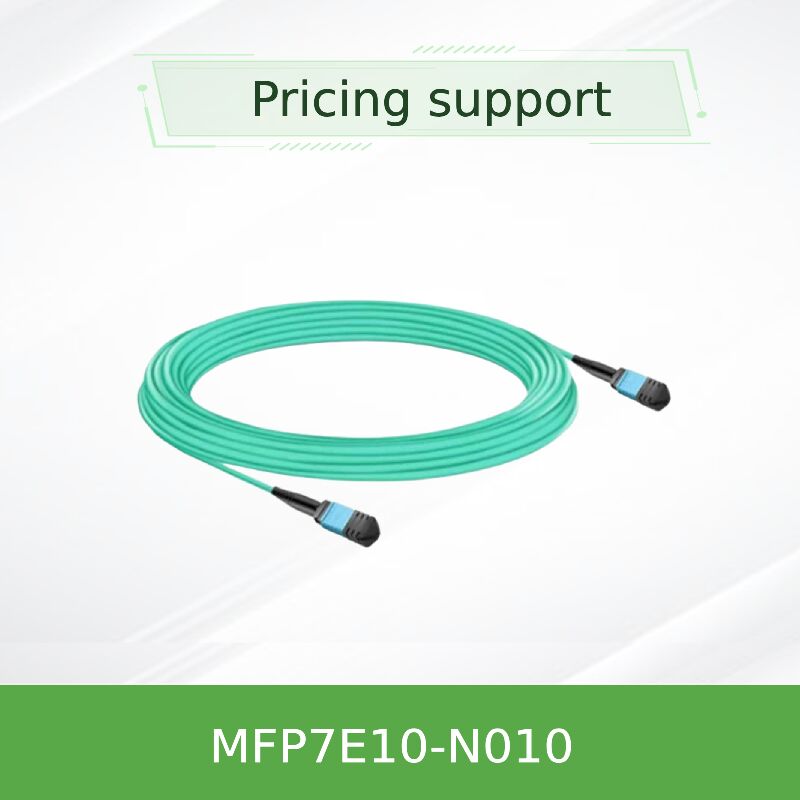

NVIDIA Mellanox MFP7E10-N010 10m MPO-12/APC Çok Modlu Fiber Optik Kablo – Tip-B Çapraz, 8-Fiber, OM4

NVIDIA MFP7E10-N010 10m MPO-12/APC Multimode Fiber Optic Kablosu

Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.

• MPO-12/APC dişiye MPO-12/APC dişiye, 8 lifli Tip-B çapraz yapılandırması
• 10 metre uzunluğunda 3.0 mm çaplı, LSZH su ceket (OM4 multimod)
• 800Gb/s çift portlu OSFP ve 400Gb/s OSFP/QSFP112 alıcılarını destekler
• En az arka yansıması için açılı fiziksel temas (APC) 8° cilalama
• Ekleme kaybı ≤0,35 + 0,0004*L dB, Geri dönüş kaybı ≥35dB

Özellikleri

• 8 Fiber Tipi B Crossover:Fiber 1, alıcı pinout başına doğru Tx-to-Rx hizalanmasını sağlayan karşıt ucunda fiber 12 ile bağlantı kurar.
• APC Polonyaca:8 derecelik açılı uç yüzü, 100G PAM4'te bir şerit başına sinyal bütünlüğü için kritik olan geri yansımalar azaltır.
• OM4 Multimode Fiber:50/125μm lifler, düşük yerleştirme kaybı ile 10m'ye ulaşmak için optimize edilmiştir; kolay tanımlama için akva ceket.
• LSZH Ceket:Veri merkezi ortamlarında daha fazla güvenlik için düşük dumanlı sıfır halogen malzemesi.
• Sıkı Test:% 100 ekleme kaybı ve geri dönüş kaybı, güvenilir kutu dışı performans için test edilmiştir.

Teknoloji ve Standartlar

MFP7E10-N010 uyumludur:IEC 61754-7(MPO bağlantı ailesi),GR-1435, veANSI/TIA/EIA 604-5. Kullanıyor8 aktif multimod lif (50/125μm OM4)ileAPC 8° cilalamaB Tipi çapraz kablolama doğru Tx-Rx hizalama sağlar.InfiniBand NDR, 400GbE ve NVLinkuyumlu optik modüllerle (MMA4Z00-NS, MMA1Z00-NS) kullanıldığında protokoller.

Çalışma prensibi: APC ile optik çaprazlama

Çift portlu bir OSFP 800G alıcıda, iki 4 şeritli optik arayüz ayrı lifler üzerinden iletebilir ve alabilir.A ucundaki lif 1, B ucundaki lif 12 ile bağlanır., fiber 2'den fiber 11'e vb. Bu, 1 numaralı şeridden gönderilen lazerin en uzak ucundaki 12 numaralı şeridin fotodetektörü ile hizalandığını sağlar.8° açılı cilalama (APC), yansıyan ışığı lazer boşluğundan uzaklaştırır, sinyal bozulmasını önleyerek ve 100G PAM4'te düşük bit hata oranlarını koruyor.

Uygulamalar ve Uygulama

• Kuantum-2 Değiştirici Değiştirici:İki portlu OSFP 800G anahtarlarını 10 metre mesafeye kadar bağlayın.
• ConnectX-7 / BlueField-3'e geç:Link ToR 400G adaptörlere (OSFP veya QSFP112) geçiyor.
• NVLink kumaşları:Fiber üzerinden NVLink kullanan GPU kümeleri için optik bağlantı.
• Hiperscale Veri Merkezleri:Yakın menzilli raf-rak optik bağlantılar ve yama panelleri.

Teknik özellikler ve sipariş seçenekleri

Not: Çalışma sıcaklığı 0°C'den 70°C'ye, depolama -40°C'den 85°C'ye. Minimum bükme yarıçapı 30mm. IEC 61754-7'ye göre B tipi çapraz.

Avantajlar ve Farklılaştırıcılar

• Bakır Kablolara karşı:Daha düşük ağırlık, daha iyi hava akışı ve EMI bağışıklığı ile daha uzun menzil (10m).
• APC Polonyaca:UPC'ye kıyasla üstün geri dönüş kaybı (≥35dB), 100G-PAM4 bağlantıları için kritik.
• B tipi crossover:NVIDIA alıcıları ile plug-and-play uyumluluğu, manuel çaprazlaşmaya gerek yoktur.
• OM4 Performansı:Gelecekteki 800G yükseltmelerini destekleyen minimum yerleştirme kaybı ile 10m erişim için optimize edilmiştir.

Hizmet ve Destek

24/7 teknik danışmanlık, RMA hizmetleri ve kablolama altyapısı tasarım desteği sunuyoruz. Her MFP7E10-N010 1 yıllık garanti ve 100% fabrika testi ile desteklenmektedir.Toplu siparişler için özel uzunluklarEnvanterimiz stok içi eşyaların aynı gün gönderilmesini sağlar. Alıcı uyumluluğu doğrulama için satış öncesi destek mevcuttur.

Sıkça Sorulan Sorular (FAQ)

S: Bu kablo hangi alıcılarla uyumludur?

A:ConnectX-7 ve BlueField-3'te kullanılan NVIDIA MMA4Z00-NS (iki portlu OSFP DR8), MMA4Z00-NS400 (OSFP) ve MMA1Z00-NS400 (QSFP112) optik modülleri için tasarlanmıştır.

S: Bu kabloyu MPO/UPC bağlantıları ile kullanabilir miyim?

A:Hayır. APC (koyun) ve UPC (ultra cila) konektörlerinin farklı uç yüzleri vardır ve doğru bir şekilde eşleşmezler.

S: B tipi kablolarla düz kablolar arasındaki fark nedir?

A:Tipi B çapraz (fibre 1 ila 12) optik alıcıların pinout'una uymaktadır, burada verici şeridi 1 uzak ucunda alıcı şeridi 12 ile hizalanır.Düz kablolar (Tip-A) aynı iğne düzenine sahip paralel optik gibi diğer uygulamalar için.

S: Bu kablo 400G Ethernet ile uyumlu mu?

A:Evet, uygun 400G/800G optik modüllerle kullanıldığında 400GBASE-SR8 ve 800GBASE-SR8'yi destekler.

S: Kurulum sırasında minimum bükme yarıçapı nedir?

A:Kablo üzerindeki herhangi bir yerde en az 30 mm'lik bir bükme yarıçapı vardır. Bağlayıcıların yakınında keskin bükümlerden kaçının.

Önlemler ve Kullanım Rehberleri

• Kullanmadan önce temizleyin:Her zaman MPO konektörlerini yerleştirmeden önce uygun tek tıklama temizleyicileriyle temizleyin.
• Toz Kapakları:Koruyucu kapakları kurulum anına kadar takın; gelecekte kullanmak için kapakları saklayın.
• ESD Bilinçlendirme:Kablo pasif olmasına rağmen, ESD-hassas alıcılara “yerleştirilmiş bileklik kemerleri kullanılarak bağlanır.
• Eğiliş yarıçapı:30 mm'lik bükme yarıçapını geçmeyin; bağlantılarda gerilimden kaçının.
• Uyumluluk:Sipariş vermeden önce alıcı türünü (APC vs UPC) kontrol edin. Bu kablo sadece APC.
