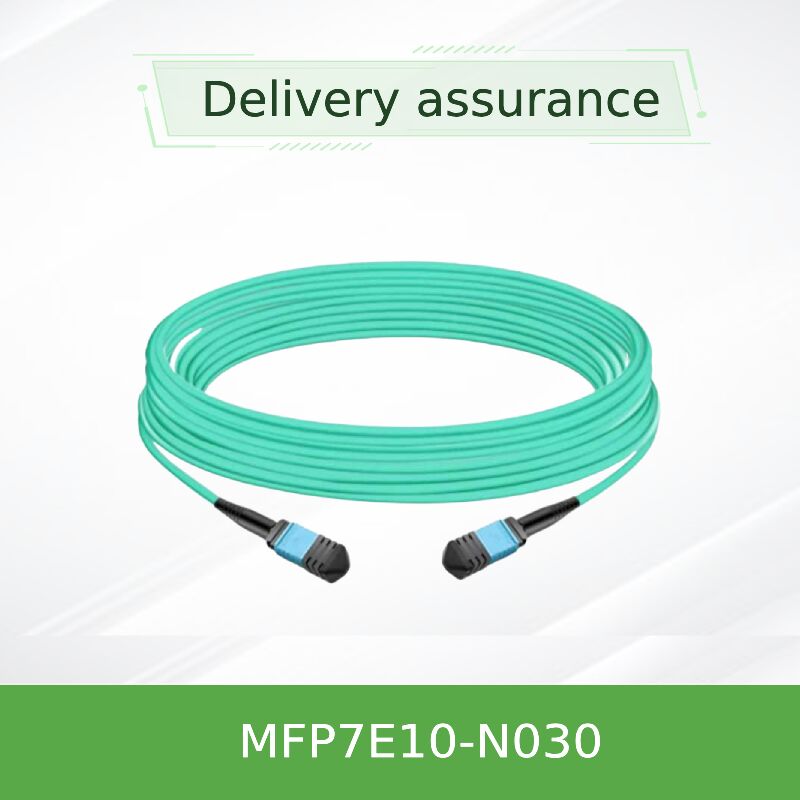

NVIDIA mellanox MFP7E10-N030 30m MPO-12/APC Multimode Fiber Kablosu 800G/400G için OM4 Tip-B
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N030 (980-9I557-00N030) |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Modeli: | MFP7E10-N030 | Uzunluk: | 30 milyon |
|---|---|---|---|
| Elyaf Tipi: | Çok modlu OM4 | Konektörler: | MPO-12/APC (kadın) |
| Ekleme Kaybı: | ≤ 0.362 dB | İade Kaybı: | ≥ 35 dB |
| Vurgulamak: | Mellanox OM4 fiber kablosu 30m,MPO-12 APC multimod kablosu,800G 400G Mellanox fiber optik |
||
Ürün Açıklaması
8 aktif fiberli, 800G çift portlu OSFP ve 400G QSFP112 optik alıcı-vericiler için optimize edilmiş, 30 metre uzunluğunda MPO-12/APC'den MPO-12/APC'ye çok modlu fiber kablo - büyük ölçekli InfiniBand NDR ve 400GbE veri merkezi ağları için.
- MPO-12/APC dişi - MPO-12/APC dişi, 8 fiber Tip-B çapraz yapılandırma
- 30 metre uzunluk, 3.0mm çap, LSZH aqua ceket (OM4 çok modlu)
- 800Gb/s çift portlu OSFP ve 400Gb/s OSFP/QSFP112 alıcı-vericileri destekler
- Minimal geri yansıma için Açılı Fiziksel Temas (APC) 8° cila
- Ekleme kaybı ≤0.35 + 0.0004*L dB, Geri yansıma kaybı ≥35dB
- 8-Fiber Tip-B Çapraz: Fiber 1, karşı uçtaki fiber 12'ye bağlanır - optik alıcı-vericiler için doğru Tx-Rx hizalamasını sağlar.
- APC Cila: 8 derecelik açılı uç yüzey, geri yansımaları azaltır, bu da daha uzun mesafelerde hat başına 100G PAM4 sinyal bütünlüğü için kritiktir.
- OM4 Çok Modlu Fiber: Düşük ekleme kaybıyla 30m menzil için optimize edilmiş 50/125µm fiberler; kolay tanımlama için aqua ceket.
- LSZH Ceket: Veri merkezi ortamlarında gelişmiş güvenlik için Düşük Duman Sıfır Halojen malzeme.
- Titiz Test: Kutudan çıktığı anda güvenilir performans için %100 ekleme kaybı ve geri yansıma kaybı test edilmiştir.
MFP7E10-N030, IEC 61754-7(MPO konektör ailesi), GR-1435 ve ANSI/TIA/EIA 604-5 ile uyumludur. 8 aktif çok modlu fiber (50/125µm OM4) ve APC 8° cila kullanır. Tip-B çapraz kablolama, alıcı-verici pin çıkışlarına göre doğru Tx-Rx hizalamasını sağlar. Uyumlu optik modüllerle (MMA4Z00-NS, MMA1Z00-NS) kullanıldığında InfiniBand NDR, 400GbE ve NVLink protokolleri için uygundur.
Çift portlu bir OSFP 800G alıcı-vericide, iki adet 4 şeritli optik arayüz ayrı fiberler üzerinden iletim ve alım yapar. MFP7E10-N030, bir Tip-B çapraz şeması kullanır: A ucundaki fiber 1, B ucundaki fiber 12'ye bağlanır, fiber 2 fiber 11'e vb. Bu, 1. şeritten gelen iletim lazerinin karşı uçtaki 12. şeritin fotodetektörü ile hizalanmasını sağlar. 8° açılı cila (APC), yansıyan ışığı lazer boşluğundan uzağa yönlendirerek sinyal bozulmasını önler ve 30 metrelik mesafelerde hat başına 100G PAM4'te düşük hata oranlarını korur.
- Quantum-2 Anahtardan Anahtara: Çift portlu OSFP 800G anahtarları 30m'ye kadar birden fazla raf boyunca bağlar.
- Anahtardan ConnectX-7/BlueField-3'e: ToR anahtarlarını bitişik raflardaki 400G adaptörlere (OSFP veya QSFP112) bağlar.
- NVLink Ağları: Fiber üzerinden NVLink kullanan GPU kümeleri için optik ara bağlantı.
- Hiper Ölçekli Veri Merkezleri: Yama panelleri ile orta menzilli raf-raf optik bağlantıları.
| Model | Uzunluk | Konnektör Tipi | Fiber Sayısı | Fiber Tipi | Ceket | Ekleme Kaybı |
|---|---|---|---|---|---|---|
| MFP7E10-N030 | 30 m | MPO-12/APC dişi | 8 aktif + 4 pasif | OM4 (50/125µm) | Aqua LSZH, 3.0mm | ≤0.35 + 0.0004*30 = ≤0.362 dB |
| MFP7E10-N010 | 10 m | MPO-12/APC dişi | 8 aktif | OM4 | Aqua LSZH | ≤0.354 dB |
| MFP7E10-N050 | 50 m | MPO-12/APC dişi | 8 aktif | OM4 | Aqua LSZH | ≤0.37 dB |
Not: Çalışma sıcaklığı 0°C ila 70°C, depolama -40°C ila 85°C. Minimum bükülme yarıçapı 30mm. IEC 61754-7'ye göre Tip-B çapraz.
- Bakır Kablolara Karşı: Daha uzun menzil (30m), daha düşük ağırlık, daha iyi hava akışı ve EMI bağışıklığı.
- APC Cila: UPC'ye kıyasla üstün geri yansıma kaybı (≥35dB), mesafe boyunca 100G-PAM4 bağlantıları için kritiktir.
- Tip-B Çapraz: NVIDIA alıcı-vericileri ile tak-çalıştır uyumluluğu - manuel çaprazlama gerekmez.
- OM4 Performansı: Minimum ekleme kaybı ile 30m menzil için optimize edilmiştir, gelecekteki 800G yükseltmelerini destekler.
7/24 teknik danışmanlık, RMA hizmetleri ve kablolama altyapısı tasarım desteği sunuyoruz. Her MFP7E10-N030, 1 yıllık garanti ve %100 fabrika testi ile desteklenmektedir. Toplu siparişler için özel uzunluklar mevcuttur. Stoklarımız, stoktaki ürünler için aynı gün sevkiyatı garanti eder. Alıcı-verici uyumluluğunu doğrulamak için satış öncesi destek mevcuttur.
S: Bu kablo hangi alıcı-vericilerle uyumludur?
C: ConnectX-7 ve BlueField-3'te kullanılan NVIDIA MMA4Z00-NS (çift portlu OSFP DR8), MMA4Z00-NS400 (OSFP) ve MMA1Z00-NS400 (QSFP112) optik modülleri için tasarlanmıştır.
S: Bu kabloyu MPO/UPC konektörlerle kullanabilir miyim?
C: Hayır. APC (açılı) ve UPC (ultra cila) konektörlerin farklı uç yüzeyleri vardır ve doğru şekilde eşleşmezler - her zaman APC ile APC kullanın.
S: Tip-B ve düz kablolar arasındaki fark nedir?
C: Tip-B çapraz (fiber 1'den 12'ye), verici şeridi 1'in karşı uçtaki alıcı şeridi 12 ile hizalandığı optik alıcı-vericilerin pin çıkışına uyar. Düz kablolar (Tip-A), paralel optikler gibi aynı pin düzenine sahip diğer uygulamalar içindir.
S: Bu kablo 400G Ethernet ile uyumlu mu?
C: Evet, uygun 400G/800G optik modüllerle kullanıldığında 400GBASE-SR8 ve 800GBASE-SR8'i destekler.
S: Kurulum sırasında minimum bükülme yarıçapı nedir?
C: Minimum bükülme yarıçapı kablonun herhangi bir yerinde 30mm'dir. Konektörlere yakın keskin bükülmelerden kaçının.
- Kullanmadan Önce Temizleyin: Bağlantı hatalarına neden olduğu için eklemeden önce MPO konektörlerini uygun tek tıklamalı temizleyicilerle daima temizleyin.
- Toz Kapakları: Kurulum anına kadar koruyucu kapakları takılı tutun; kapakları daha sonra kullanmak üzere saklayın.
- ESD Farkındalığı: Kablo pasif olsa da, ESD'ye duyarlı alıcı-vericilere takılır - topraklı bilek kayışları kullanın.
- Bükülme Yarıçapı: 30mm bükülme yarıçapını aşmayın; konektörlerde gerginlikten kaçının.
- Uyumluluk: Sipariş vermeden önce alıcı-verici tipini (APC ve UPC) doğrulayın - bu kablo yalnızca APC'dir.
