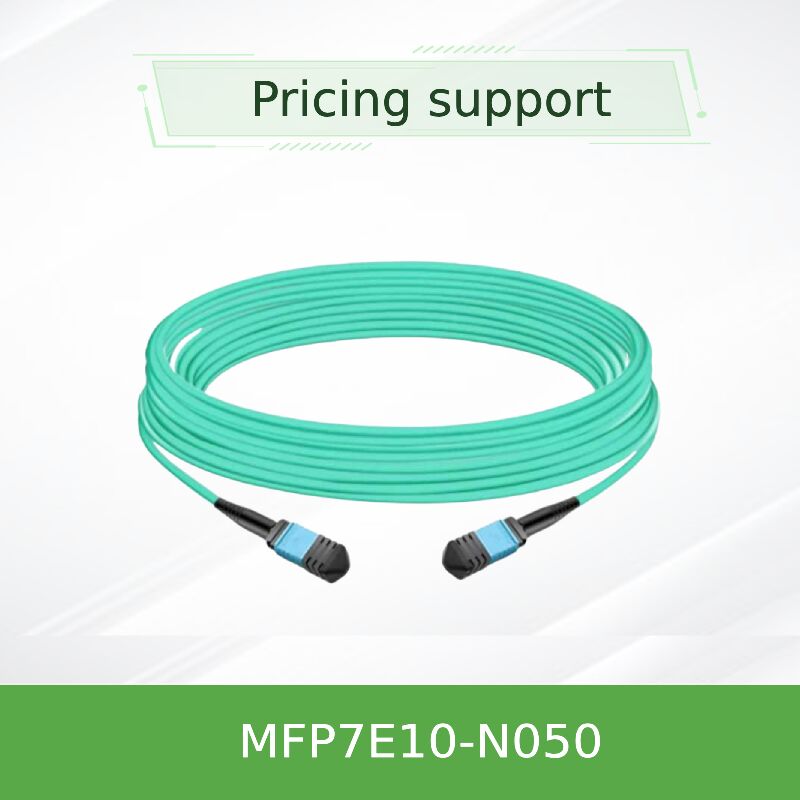

NVIDIA Mellanox MFP7E10-N050 50m MPO-12/APC Çok Modlu Fiber Kablo OM4 Tip-B 800G/400G için
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N050 (980-9I57Y-00N050) |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Modeli: | MFP7E10-N050 | Uzunluk: | 50 m |
|---|---|---|---|
| Elyaf Tipi: | Çok modlu OM4 | Konektörler: | MPO-12/APC (kadın) |
| Ekleme Kaybı: | ≤ 0.37 dB | İade Kaybı: | ≥ 35 dB |
| Vurgulamak: | Mellanox OM4 çok modlu fiber kablo,NVIDIA Mellanox 50m MPO-12 kablo,800G 400G fiber optik kablo |
||
Ürün Açıklaması
NVIDIA MFP7E10-N050 50m MPO-12/APC - MPO-12/APC çok modlu fiber kablo, 8 aktif fiberli; büyük ölçekli InfiniBand NDR ve 400GbE veri merkezi ağları için uzun mesafeli 800G çift portlu OSFP ve 400G QSFP112 optik alıcı-vericiler için tasarlanmıştır.
- MPO-12/APC dişi - MPO-12/APC dişi, 8-fiber Tip-B çapraz yapılandırma
- 50 metre uzunluk, 3.0mm çap, LSZH aqua ceket (OM4 çok modlu)
- NVIDIA optik alıcı-vericilerle çok modlu fiber için maksimum belirtilen menzil
- Minimal geri yansıma için Açılı Fiziksel Temas (APC) 8° cila
- Ekleme kaybı ≤0.35 + 0.0004*L dB, Geri yansıma kaybı ≥35dB
- 8-Fiber Tip-B Çapraz: Fiber 1, karşı uçtaki fiber 12'ye bağlanır - optik alıcı-vericiler için doğru Tx-Rx hizalamasını sağlar.
- APC Cila: 8 derecelik açılı uç yüzey, geri yansımaları azaltır, 100G PAM4 başına hat için maksimum mesafelerde sinyal bütünlüğü için kritiktir.
- OM4 Çok Modlu Fiber: 50/125µm fiberler, düşük ekleme kaybıyla 50m menzil için optimize edilmiştir; kolay tanımlama için aqua ceket.
- LSZH Ceket: Veri merkezi ortamlarında gelişmiş güvenlik için Düşük Duman Sıfır Halojen malzeme.
- Titiz Test: Güvenilir kutudan çıktığı gibi performans için %100 ekleme kaybı ve geri yansıma kaybı test edilmiştir.
MFP7E10-N050, IEC 61754-7(MPO konektör ailesi), GR-1435 ve ANSI/TIA/EIA 604-5 standartlarına uygundur. 8 aktif çok modlu fiber (50/125µm OM4) ve APC 8° cila kullanır. Tip-B çapraz kablolama, alıcı-verici pin çıkışlarına göre doğru Tx-Rx hizalamasını sağlar. Uyumlu optik modüllerle (MMA4Z00-NS, MMA1Z00-NS) kullanıldığında InfiniBand NDR, 400GbE ve NVLink protokolleri için uygundur.
Çift portlu bir OSFP 800G alıcı-vericide, iki adet 4 hatlı optik arayüz ayrı fiberler üzerinden iletim ve alım yapar. MFP7E10-N050, bir Tip-B çapraz şeması kullanır: A ucundaki fiber 1, B ucundaki fiber 12'ye bağlanır, fiber 2 fiber 11'e vb. Bu, 1. hattın iletim lazerinin uzak uçtaki 12. hattın fotodetektörü ile hizalanmasını sağlar. 8° açılı cila (APC), yansıyan ışığı lazer boşluğundan uzağa yönlendirerek sinyal bozulmasını önler ve 100G PAM4 başına hat için tam 50 metrelik menzilde düşük hata oranlarını korur.
- Quantum-2 Anahtardan Anahtara: Çift portlu OSFP 800G anahtarları 50m'ye kadar mesafelerde birden fazla sıra boyunca bağlayın.
- Anahtardan ConnectX-7/BlueField-3'e: Uzak raflardaki ToR anahtarlarını 400G adaptörlere bağlayın.
- NVLink Ağları: Maksimum menzilde fiber üzerinden GPU kümeleri için optik ara bağlantı.
- Hiper Ölçekli Veri Merkezleri: Yama panelleriyle (4 konektör bağlantısına kadar) uzun mesafeli raf-raf optik bağlantıları.
| Model | Uzunluk | Konnektör Tipi | Fiber Sayısı | Fiber Tipi | Ceket | Ekleme Kaybı |
|---|---|---|---|---|---|---|
| MFP7E10-N050 | 50 m | MPO-12/APC dişi | 8 aktif + 4 pasif | OM4 (50/125µm) | Aqua LSZH, 3.0mm | ≤0.35 + 0.0004*50 = ≤0.37 dB |
| MFP7E10-N030 | 30 m | MPO-12/APC dişi | 8 aktif | OM4 | Aqua LSZH | ≤0.362 dB |
| MFP7E10-N010 | 10 m | MPO-12/APC dişi | 8 aktif | OM4 | Aqua LSZH | ≤0.354 dB |
- Bakır Kablolara Karşı: Daha düşük ağırlık, daha iyi hava akışı ve tam EMI bağışıklığı ile maksimum menzil (50m).
- APC Cila: UPC'ye kıyasla üstün geri yansıma kaybı (≥35dB), maksimum mesafede 100G-PAM4 bağlantıları için kritiktir.
- Tip-B Çapraz: NVIDIA alıcı-vericilerle tak-çalıştır uyumluluğu - manuel çaprazlamaya gerek yok.
- OM4 Performansı: Tam 800G bant genişliğini destekleyerek minimum ekleme kaybıyla 50m menzil için optimize edilmiştir.
- Kullanmadan Önce Temizleyin: Bağlantı hatalarına neden olan kirliliği önlemek için eklemeden önce her zaman uygun tek tıklamalı temizleyicilerle MPO konektörlerini temizleyin.
- Toz Kapakları: Kurulum anına kadar koruyucu kapakları takılı tutun; kapakları daha sonra kullanmak üzere saklayın.
- ESD Farkındalığı: Kablo pasif olsa da, ESD'ye duyarlı alıcı-vericilere takılır - topraklanmış bilek kayışları kullanın.
- Bükülme Yarıçapı: 30mm bükülme yarıçapını aşmayın; konektörlerde gerginlikten kaçının.
- Uyumluluk: Sipariş vermeden önce alıcı-verici tipini (APC vs UPC) doğrulayın - bu kablo yalnızca APC'dir.
- Yama Panelleri: 50m spesifikasyonu 4 adede kadar konektör bağlantısını varsayar; ek bağlantılar kaybı artırabilir.
7/24 teknik danışmanlık, RMA hizmetleri ve kablolama altyapısı tasarım desteği sunuyoruz. Her MFP7E10-N050, 1 yıllık garanti ve %100 fabrika testi ile desteklenmektedir. Toplu siparişler için özel uzunluklar mevcuttur. Stoklarımız, stokta bulunan ürünler için aynı gün sevkiyatı garanti eder. Alıcı-verici uyumluluğu doğrulama ve bağlantı bütçesi hesaplaması için satış öncesi destek mevcuttur.
