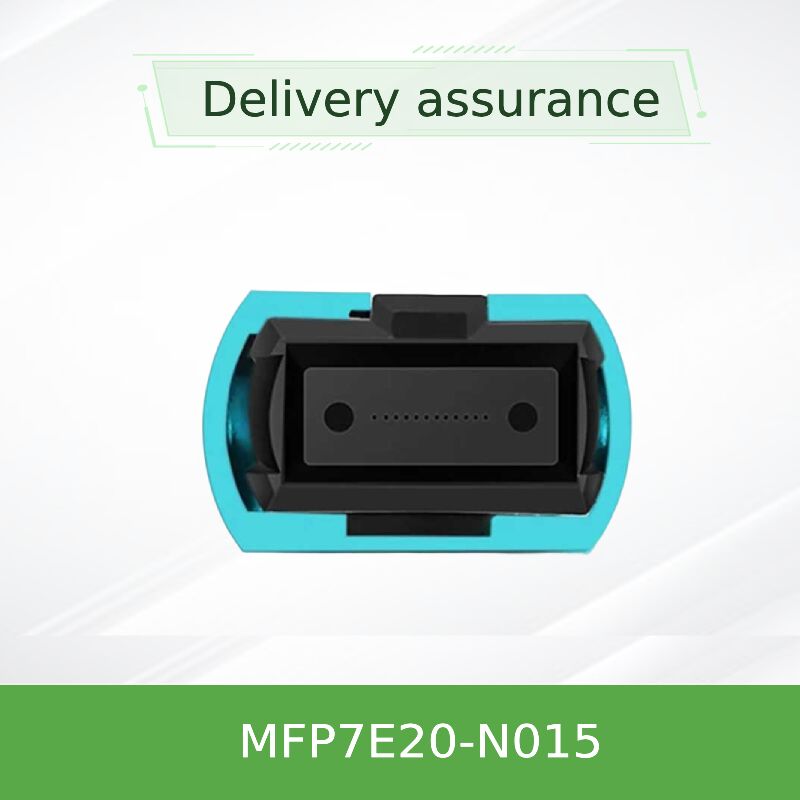

NVIDIA mellanox MFP7E20-N015 1:2 MPO/APC Multimode Fiber Splitter Kablo 50m OM4 LSZH için 400G OSFP/QSFP112 Bağlantı
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E20-N015 |
| Belge: | MFP7E20-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MFP7E20-N015 | Malzeme Şekli: | Yuvarlak Tel |
|---|---|---|---|
| İzin verilen gerilme mukavemeti: | 1000N <10000n | Sertifika: | RoHS, CE, ISO9001, VDE, CCC |
| Kılıf Malzemesi: | PVC | Uzunluk: | 15m |
| Veri Hızı: | 400GB/S | Menşei: | Hindistan / İsrail / Çin |
| Vurgulamak: | Mellanox OM4 fiber splitter kablosu,400G OSFP fiber bağlantı kablosu,MPO/APC multimod bölücü 50m |
||
Ürün Açıklaması
NVIDIA MFP7E20-N015 1:2 Çok Modlu Fiber Ayırıcı Kablo
Temel Avantajlar: 1xMPO-12/APC - 2xMPO-12/APC fan-out konfigürasyonunda 8 aktif çok modlu fiber (50/125µm) kullanır. Bir uç 800G çift portlu OSFP alıcı-vericiye bağlanır; iki ayrılmış uç 400G OSFP veya QSFP112 ağ arayüz kartlarına bağlanarak her bir dala 200Gb/s hız sağlar. Tip-B çapraz kablolama, ultra düşük ekleme kaybı ve 50 metreye kadar menzil, modern veri merkezlerinde yüksek yoğunluklu fiber ara bağlantısı için idealdir.
- ✔ Ayırıcı Tasarım
1xMPO/APC → 2xMPO/APC (8 fiber / 4 hat) - ✔ Maksimum Mesafe
50m (OM4) / 30m (OM3) - ✔ Protokol Desteği
InfiniBand NDR / Ethernet / NVLink - ✔ LSZH Kılıf
OFNR/LSZH, alev geciktirici, güvenli
Ana Özellikler
- MPO-12/APC 8° açılı cilalı uç yüzeyleri, geri yansımayı (dönüş kaybı ≥35 dB) en aza indirerek mükemmel sinyal bütünlüğü sağlar.
- İtme-çekme mandal mekanizması, yüksek yoğunluklu raflarda hızlı çıkarma olanağı tanır; 30 mm minimum bükülme yarıçapına sahip esnek yuvarlak kablo kılıfı.
- Telcordia GR-1435 ve IEC 61754-7 ile uyumlu, 50/125 µm çok modlu fiber (OM3/OM4) ile üretilmiştir.
- Tip-B "çapraz" kablolama: pin 1'deki iletim fiberi, karşı uçtaki pin 12'deki alma fiberi ile hizalanır - ek yapılandırma gerekmez.
- NVIDIA tarafından kutudan çıktığı anda garantili performans için fabrika testinden geçirilmiştir, ConnectX-7 NIC'ler ve BlueField-3 DPU'lar ile uyumludur.
Teknoloji ve Standartlar
MPO/APC Düşük Kayıplı Optik Motor: Hassas hizalama delikleri ve kılavuz pimleri, 8° açılı fiziksel temas (APC) kaplaması ile birleştiğinde, ekleme kaybını ≤0.35 dB + 0.0004 × L (L metre cinsinden) kadar düşük tutar. Açılı geometri, geri yansımaları lazer kaynağından uzağa etkili bir şekilde saptırarak 50 m'yi aşan bağlantılarda bile sinyal kalitesini korur.
Çapraz (Tip-B) Topoloji: Fiberler, ilk konektördeki hat 1'in (iletim) karşı konektördeki hat 12'ye (alma) eşlenmesi için düzenlenmiştir. Bu çapraz şema, standart alıcı-verici eşleştirmesi için zorunludur ve manuel çapraz kablolar olmadan doğru Tx-Rx hizalamasını sağlar.
Çalışma Prensibi
Kablo, pasif bir optik ayırıcı/birleştirici görevi görür. 800G çift portlu OSFP tarafında, tek MPO konektörü dört iletim ve dört alma fiberi (toplam 8 fiber) barındırır. Dahili olarak, bu 8 fiber ikişerli dört gruba ayrılır (her dal için 2 Tx + 2 Rx) ve ayrılmış uçlardaki iki MPO konektörüne yönlendirilir. Her dal, tam çift yönlü 200G PAM4 sinyali sağlayan bir 2 fiber iletim çifti ve bir 2 fiber alma çifti sunar. Fiberler "Tip-B" çaprazlandığı için, alıcı-verici A'nın hat 1'inden gelen optik sinyal otomatik olarak alıcı-verici B'nin hat 12'sine ulaşır ve herhangi bir elektriksel işlem gerektirmeden bağlantıyı tamamlar.
Uygulamalar ve Tipik Dağıtımlar
- Bir omurga anahtarındaki 800G çift portlu OSFP DR8 alıcı-vericisini (örneğin, NVIDIA MMA4Z00-NS) iki ayrı 400G OSFP veya QSFP112 NIC'lere bağlamak.
- Yalnızca her yönde iki fiber kullanarak 200G optik bağlantıları etkinleştirme - mevcut 100G altyapısını yükseltmek için idealdir.
- Kısa mesafeli (50 m) çok modlu bağlantının yeterli olduğu AI ve bulut veri merkezlerinde yüksek hızlı yaprak-omurga topolojileri.
- İkili port modüllerinden güvenilir, düşük gecikmeli fiber fan-out gerektiren NVLink veya InfiniBand kümeleri.
Teknik Özellikler
| Parametre | Değer / Aralık |
|---|---|
| Konnektör Tipi | MPO-12/APC dişi (tüm uçlar) |
| Fiber Sayısı / Sınıfı | 8 fiber, 50/125 µm OM3 (≤30 m) / OM4 (>30 m) |
| Çalışma Sıcaklığı | 0°C ila 70°C |
| Depolama Sıcaklığı | -40°C ila 85°C |
| Ekleme Kaybı (IL) | ≤0.35 + 0.0004×L (L = metre cinsinden uzunluk) dB |
| Dönüş Kaybı (RL) | ≥35 dB |
| Kablo Çapı | 3.0 ± 0.2 mm |
| Min. Bükülme Yarıçapı | 30 mm (kablo üzerinde herhangi bir yerde) |
| Kılıf Malzemesi | Aqua LSZH / OFNR |
Sipariş ve Seçim Tablosu
| Parça Numarası | Uzunluk | Fiber Türü | Konnektörler | Uyumlu Alıcı-Vericiler |
|---|---|---|---|---|
| MFP7E20-N003 | 3 m | OM3 | MPO/APC ↔ 2xMPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N005 | 5 m | OM3 | MPO/APC ↔ 2xMPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N010 | 10 m | OM3 | MPO/APC ↔ 2xMPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N015 | 15 m | OM3 | MPO/APC ↔ 2xMPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N030 | 30 m | OM3 | MPO/APC ↔ 2xMPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N050 | 50 m | OM4 | MPO/APC ↔ 2xMPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
*Tüm kablolar pasiftir, Tip-B çaprazdır ve NVIDIA yeşil konektör kabuklarına (MPO-12/APC) sahiptir.
Neden MFP7E20-N015'i Seçmelisiniz?
- 800G Çift Portlu OSFP için Optimize Edilmiştir: Düz MPO kablolarının aksine, bu ayırıcı kablo, iki bağımsız 400G ağ kartına (veya bir 400G karta ve bir 200G karta) besleme yaparak çift oranlı 800G alıcı-vericilerin tam potansiyelini ortaya çıkarır.
- Üstün Sinyal Kalitesi: 8° APC cilası, tipik UPC (ultra düz) konektörlerden önemli ölçüde daha iyi olan >35 dB dönüş kaybını garanti eder.
- 200G Hat Başına Geleceğe Hazır: Her yönde iki fiber ile, 200G PAM4 sinyalini doğal olarak destekler - yeni nesil 1.6T dağıtımlarına hazırdır.
- Dayanıklılık ve Güvenlik: LSZH kılıf, yangın durumunda toksik emisyonları azaltır; Telcordia GR-1435 yeterliliği uzun vadeli mekanik güvenilirlik sağlar.
Hizmet ve Destek
- Kullanılabilirlik: Tam MFP7E20-Nxxx serisi (3m ila 50m) dahil olmak üzere 10 milyon ABD dolarının üzerinde stok sevkiyata hazır.
- Garanti: Tüm kablolar, malzeme ve işçilik kusurlarına karşı üreticinin sınırlı garantisi ile birlikte gelir.
- Teknik Destek: 7/24 ön ve satış sonrası danışmanlık - kablolama rehberliği veya uyumluluk doğrulaması için ağ uzmanlarımızla iletişime geçin.
- Lojistik: Hassas takip ile hızlı dünya çapında teslimat; siparişler 24 saat içinde işlenir.
Sıkça Sorulan Sorular
S: Bu kabloyu doğrudan bir QSFP112 ağ kartıyla kullanabilir miyim?
C: Evet, ayrılmış uçlar (2xMPO/APC) MPO-12/APC yuvalarına sahip hem OSFP hem de QSFP112 alıcı-vericilerle eşleşir - örneğin NVIDIA MMA1Z00-NS400 QSFP112 modülü.
S: MFP7E20-N015 ile standart bir düz MPO kablosu arasındaki fark nedir?
C: Düz bir MPO kablosu bir alıcı-vericiyi doğrudan diğerine bağlar. MFP7E20-N015, çift portlu OSFP modülleri için özel olarak tasarlanmış bir fan-out (1:2) kablosudur ve 8 fiberi her biri 4 fiberden oluşan iki gruba ayırır.
S: Bu kablo herhangi bir güç veya sinyal koşullandırması gerektirir mi?
C: Hayır, pasif bir optik kablodur - elektronik yok, güç tüketimi yok.
S: InfiniBand NDR 400Gb/s NIC'lerle uyumlu mu?
C: Kesinlikle. ConnectX-7 NDR 400G OSFP/QSFP112 adaptörleri ve BlueField-3 DPU'larla yaygın olarak kullanılır.
S: MPO/APC konektörlerini nasıl temizlerim?
C: Açılı cilalı konektörler için tasarlanmış tek geçişli bir MPO temizleyici veya makara tabanlı temizleyici kullanın. Kullanılmadığı zaman daima toz kapaklarını takılı tutun.
Önemli Önlemler
- Uyumluluk: Yalnızca MPO-12/APC yuvalarına (yeşil kabuk) sahip alıcı-vericilerle kullanın. MPO-12/UPC (mavi) portlarına zorlamayın - açı uyumsuzluğu her iki konektöre de zarar verir.
- Çevresel: Çalışma sıcaklığı 0-70°C; nem %10-85 yoğuşmasız. Sıvı temasından kaçının.
- ESD Uyarısı: Kablonun kendisi ESD'ye duyarlı olmasa da, takıldığı alıcı-vericiler hassastır. Kurulum sırasında ESD topraklama uygulamalarını izleyin.
- Bükülme Yarıçapı: Mikro çatlakları ve artan zayıflamayı önlemek için kabloyu asla 30 mm'den daha dar bükmeyin.
- FCC Sınıf A: Bu ürün ticari/endüstriyel kullanım için tasarlanmıştır. Konut ortamında radyo parazitine neden olabilir.
