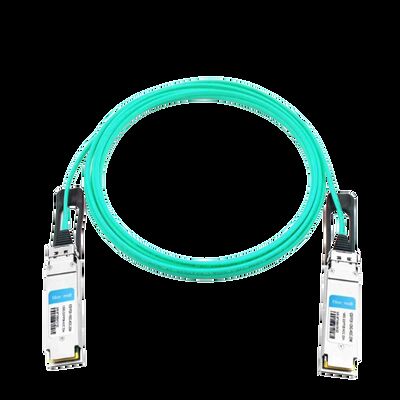

Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR Aktif Optik Kablo 20m InfiniBand LSZH VCSEL
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFA1A00-E020 |
| Belge: | MFA1A00-xxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Uzunluk: | 20m |
| Besleme gerilimi: | -0.3 ~ 3.6v | Veri giriş voltajı: | -0.3 ~ 3.465V |
| Kontrol giriş voltajı: | -0.3 ~ 4.0V | Hasar eşiği: | 3.4dbm |
| Vurgulamak: | Mellanox QSFP28 aktif optik kablo,100Gb/s EDR InfiniBand kablosu,20m LSZH VCSEL optik kablo |
||
Ürün Açıklaması
Mellanox MFA1A00-E020 100Gb/s QSFP28 Aktif Optik Kablo
Temel Avantajlar:MFA1A00-E020, InfiniBand EDR 100Gb/s sistemleri için tasarlanmış VCSEL tabanlı aktif bir optik kablodur. Tahmin edilebilir düşük gecikme süresi sunar, uç başına yalnızca 2,2W güç tüketir (yeniden zamanlama ile) ve 100m'ye kadar mesafeleri destekler - pasif DAC sınırlamalarını fazlasıyla aşar. Sıcak takılabilir QSFP28 konektörleri, entegre yeniden zamanlama ve programlanabilir sinyal koşullandırma, onu yüksek performanslı bilgi işlem ve yoğun veri merkezi ağları için tercih edilen seçenek haline getirir.
- ✔ Veri Hızı
100Gb/s (4× 25G NRZ) - ✔ Menzil
20 metre (OM3/OM4 MMF) - ✔ Güç Tüketimi
2,2W tipik (yeniden zamanlama açık) - ✔ Protokol
InfiniBand EDR / 100GbE
Ana Özellikler
- Her uçta dört adet 26Gb/s kapasiteli çok modlu fiber alıcı-verici, EDR sinyallemesi için yeterli boşluk sağlar.
- 25–26Gbps'de hem verici hem de alıcı için seçilebilir şerit başına yeniden zamanlama; yeniden zamanlama devre dışı bırakıldığında daha düşük hızlara otomatik olarak ayarlanır.
- Programlanabilir alıcı çıkış genliği ve ön-vurgusu, ayrıca programlanabilir verici giriş dengeleyicisi ve susturucu.
- Standart SFF-8665 uyumlu QSFP28 elektriksel arayüzü; SFF-8636'ya göre I²C yönetimi.
- 1E-15'ten daha iyi BER, LSZH (Düşük Duman Sıfır Halojen) ceket, RoHS uyumlu.
Teknoloji ve Standartlar
VCSEL + DSP Mimarisi:MFA1A00-E020'nin her ucu dört adet 850nm VCSEL dizisi ve karşılık gelen PIN dedektörleri içerir. Yerleşik yeniden zamanlama özelliği (CDR), hem Tx hem de Rx için sinyal gözünü temizler, bu da kablonun bit hata oranlarını 10⁻¹⁵'in altında tutarken menzili uzatmasını sağlar. Programlanabilir giriş dengeleyicisi PCB iz kayıplarını telafi eder ve çıkış ön-vurgusu, katı InfiniBand maskesi gereksinimlerini karşılamak için sinyali şekillendirir.
Yönetim ve Tanılama:I²C arayüzü (SFF-8636) aracılığıyla ana bilgisayarlar sıcaklık, voltaj ve optik güç monitörlerini okuyabilir, ayrıca dengeleme ve çıkış salınımını ayarlayabilir - bu da kritik görev bağlantıları için ince ayar yapmayı sağlar.
Çalışma Prensibi
MFA1A00-E020, ana bilgisayarın QSFP28 portundan gelen elektriksel 25G NRZ sinyallerini dört VCSEL lazer kullanarak optik sinyallere dönüştürür. Bu optik sinyaller, paralel çok modlu fiberler aracılığıyla uzak uca gider, burada PIN fotodiyotları bunları tekrar elektriksel verilere dönüştürür. Dahili saat ve veri kurtarma (CDR) devreleri, elektriksel arayüzde biriken titreşimi ortadan kaldırmak için sinyalleri yeniden zamanlamak üzere etkinleştirilebilir. Kablo "aktif" olduğu için, ana bilgisayar yuvası tarafından sağlanan 3.3V dışında harici bir güç kaynağına gerek yoktur ve tüm optik dönüşüm konektör muhafazası içinde gerçekleşir.
Uygulamalar ve Tipik Dağıtımlar
- HPC ortamlarındaki InfiniBand EDR kümeleri (Top500 süper bilgisayarlar, araştırma laboratuvarları).
- Sanal veri merkezlerinde 100G Ethernet yaprak-omurga ara bağlantıları.
- Yüksek verimli NVMe-over-Fabrics için depolama-anahtar bağlantısı.
- DAC kablolarının çok ağır veya menzil sınırlı olduğu kısa menzilli optik bağlantılar (20m ila 100m).
Teknik Özellikler
| Parametre | Değer / Aralık |
|---|---|
| Form Faktörü | QSFP28 (SFF-8665 uyumlu) |
| Veri Hızı | 103.125Gb/s (4× 25.78125G NRZ) |
| Fiber Türü | Çok modlu (MMF) 50/125µm OM3/OM4 |
| Maksimum Uzunluk | 100m (OM4 ile), 20m MFA1A00-E020 olarak |
| Besleme Gerilimi | 3.135V – 3.465V |
| Güç Tüketimi | ≤2.5W (maks, yeniden zamanlama açık), 1.8W (tip, yeniden zamanlama kapalı) |
| Çalışma Sıcaklığı | 0°C ila 70°C |
| BER | <1E-15 |
| Yönetim | I²C (SFF-8636), dijital tanılama |
Seçim Tablosu (Kısmi)
| Parça Numarası | Uzunluk | Konnektör | Ceket | Uygulama |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Neden MFA1A00-E020'yi Seçmelisiniz?
- DAC'ye Karşı Genişletilmiş Menzil:20m'de, pasif bakır kabloların sinyal tekrarlayıcı gerektireceği veya çok hantal olacağı raf üstü ila sıra sonu mesafelerini kolayca kapsar.
- Entegre Yeniden Zamanlama:Pasif veya doğrusal AOC'lerin aksine, MFA1A00 serisi tüm dört şeritte gerçek CDR devreleri içerir, titreşimi ortadan kaldırır ve katı InfiniBand EDR maskelerine uyumluluğu garanti eder.
- Sınıfının En Düşük Gücü:2.2W tipik (yeniden zamanlama ile) yüksek yoğunluklu anahtarlar ve ağ kartlarındaki termal yükü azaltır, genel veri merkezi PUE'sine katkıda bulunur.
- Programlanabilir Sinyal Koşullandırma:I²C aracılığıyla dengeleme ve ön-vurguyu ince ayar yapın - marjinal bağlantıları gidermek veya özel sistem entegrasyonu için paha biçilmezdir.
Hizmet ve Destek
- Stok:1m ila 100m arasındaki tüm MFA1A00-Exxx serisi dahil olmak üzere 10 milyon USD'nin üzerinde stok.
- Garanti:1 yıl sınırlı donanım garantisi (parça onarımı/değişimi).
- Teknik Destek:Dağıtım ve uyumluluk sorguları için 7/24 mühendislik yardımı.
- Teslimat:Gerçek zamanlı takip ile küresel nakliye; çoğu sipariş 24 saat içinde karşılanır.
Sıkça Sorulan Sorular
S: MFA1A00-E020 standart 100G Ethernet anahtarlarıyla çalışır mı?
C: Evet, 100GBASE-SR4 ile tam uyumludur ve 100G Ethernet'i (4×25G NRZ) destekleyen herhangi bir QSFP28 portunda kullanılabilir.
S: Bu "aktif optik kablo" ile ayrı fiberli takılabilir bir optik modül arasındaki fark nedir?
C: MFA1A00-E020, optikleri fibere kalıcı olarak takılıdır, genellikle ayrı alıcı-vericilerden ve yama kablolarından daha düşük maliyetli ve daha kolay dağıtılabilir, kapalı, fabrikada sonlandırılmış bir çözüm sunar.
S: Daha düşük gecikme süresi istiyorsam yeniden zamanlamayı devre dışı bırakabilir miyim?
C: Evet, yeniden zamanlama I²C aracılığıyla şerit başına devre dışı bırakılabilir. Yeniden zamanlama olmadan güç yaklaşık 1.5W'a düşer ve gecikme her yönde yaklaşık 10 ns azalır.
S: Kablo yönlü mü?
C: Hayır, çift yönlüdür ve herhangi bir yönde takılabilir; elektronikler otomatik olarak ayarlanır ve optikler her iki uçta da aynı şekilde çalışır.
S: 20m modelin içinde ne tür bir fiber var?
C: MFA1A00-E020, 100m'ye kadar olan uzunluklar için OM3 çok modlu fiber (50/125µm) kullanır, bu da mevcut MMF altyapısıyla uyumluluğu sağlar.
Önemli Önlemler
- ESD Hassasiyeti:Kablo tertibatı sağlam olsa da, QSFP28 konektörleri statik hassasiyetli bileşenler içerir. Topraklanmış bilek kayışları kullanarak tutun ve anti-statik matlara yerleştirin.
- Bükülme Yarıçapı:Optik hasarı önlemek için fiberi 30 mm'den daha dar bükmeyin.
- Sıcaklık Aralığı:Yalnızca 0-70°C kasa sıcaklığı aralığında çalıştırın; aşırı sıcaklıklara uzun süre maruz kalmak VCSEL ömrünü azaltabilir.
- Konnektör Temizliği:Her takmadan önce MPO tarzı konektörleri (QSFP28 yuvasının içinde) inceleyin ve temizleyin - onaylı optik temizleyiciler kullanın.
- Sınıf 1 Lazer Ürünü:IEC 60825-1 ile uyumludur. Açıklığa doğrudan göz teması yapmaktan kaçının.
