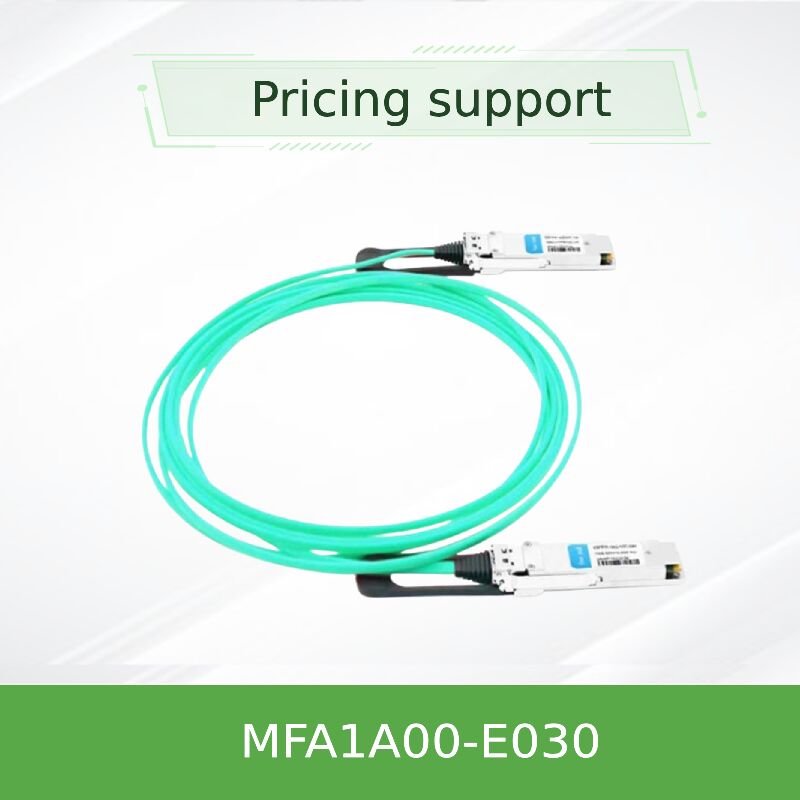

Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR Aktif Optik Kablo 30m InfiniBand LSZH VCSEL
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFA1A00-E030 |
| Belge: | MFA1A00-xxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Veri Hızı: | 100 Gb/sn'ye kadar | Bağlayıcı Türü: | QSFP28 |
| Uzunluk: | 30 dakika | Güç: | 2,2 W güç dağılımı (tip, her iki uçta, yeniden zamanlamalı) |
| Rohs Uyumlu: | Evet | seçilebilir yeniden zamanlama: | Evet |
| Vurgulamak: | Mellanox QSFP28 100Gb/s optik kablo,InfiniBand EDR aktif optik kablo 30m,LSZH VCSEL Mellanox fiber optik kablosu |
||
Ürün Açıklaması
Mellanox MFA1A00-E030 100Gb/s QSFP28 Aktif Optik Kablo
Temel Avantajları:MFA1A00-E030, InfiniBand EDR 100Gb / s ortamları için tasarlanmış bir VCSEL tabanlı aktif optik kablodur.Son başına 2W (yeniden zamanlandırma etkinleştirildiğinde), ve 30 metreye kadar mesafeleri destekler. Pasif bakır çözümlerine göre önemli bir uzantı. Sıcak takılabilir QSFP28 konektörleriyle donatılmış, entegre yeniden zamanlama işlevselliği,ve programlanabilir sinyal şartlandırması, bu AOC, yüksek performanslı bilgisayar kümeleri ve yoğun veri merkezi topolojileri için en uygun seçimdir.
- ✔ Veri oranı
100Gb/s (4× 25G NRZ) - ✔ Ulaşmak
30 metre (OM3/OM4 para birimleri) - ✔ Enerji tüketimi
2.2W tipik (tekrar açılıyor) - ✔ Protokol desteği
InfiniBand EDR / 100GbE
Ana Özellikler
- Her bir ucunda dört bağımsız çok modlu fiber alıcı, her biri 26Gb / s işlevi için notlanmıştır ve EDR sinyalizasyonu için bol bir alan sağlar.
- Hem verici hem de alıcı için 25-26Gbps'de şerit başına seçilebilir yeniden zamanlama; yeniden zamanlama atlatıldığında otomatik olarak daha düşük veri hızlarına uyarlanır.
- Tamamen programlanabilir alıcı çıkış amplitudu ve ön vurgu, artı programlanabilir verici giriş eşitleme ve squelch fonksiyonu.
- Standart SFF-8665 uyumlu I2C yönetimi ile QSFP28 elektrikli arayüzü SFF-8636 spesifikasyonuna göre.
- Bit hata oranı 1E-15'in altında, düşük duman sıfır halogen (LSZH) ceket ve RoHS uyumlu yapısı.
Teknoloji ve Standartlar
Gelişmiş VCSEL + CDR mimarisi:MFA1A00-E030'un her ucunda, eşleşen PIN fotodetektörleri ile dört 850nm VCSEL dizisi entegre edilmiştir.Dahili saat ve veri kurtarma (CDR) devreleri hem göndermek hem de sinyalleri almak için yeniden zamanlama için etkinleştirilebilir.Programlanabilir giriş eşitleyicisi, ana panoda yüksek frekanslı kayıpları telafi eder.çıkış ön vurgu, sıkı InfiniBand EDR maskesi gereksinimlerini karşılamak için sinyali şekillendirirken.
Kapsamlı Dijital Teşhis:I2C arayüzü (SFF-8636) aracılığıyla, ana sistemler gerçek zamanlı olarak sıcaklık, besleme voltajı ve optik güç seviyelerinin izlenmesine erişebilir.eşitleme ayarları ve çıkış salınımı dinamik olarak ayarlanabilir, görev kritik uygulamaları veya bağlantı optimizasyonu için ince ayarlama yapmayı sağlar.
Çalışma prensibi
MFA1A00-E030, ev sahibi QSFP28 portundan gelen 25G NRZ elektrik sinyallerini dört paralel VCSEL lazer kullanarak optik sinyallere dönüştürür.Bu optik sinyaller, bireysel multimod lifler yoluyla uzak ucuna yayılır., PIN fotodiyotların optikten elektrikli dönüştürme gerçekleştirdiği yer. Entegre CDR devreleri, veri akışlarını yeniden zamanlamak için seçici olarak etkinleştirilebilir,PCB iz kaybı veya konektör yansıması nedeniyle sinyal bozulmasını ortadan kaldırmak. Tüm aktif bileşenler doğrudan ana yuvadan gelen standart 3.3V kaynağı ile beslenir ve tam optik dönüşüm bağlantı korpusunda gerçekleşir.Kesintisiz bir plug-and-play deneyimi sunmak.
Uygulamalar ve Tipik Uygulamalar
- HPC ortamlarında InfiniBand EDR kümeleri (Top500 süper bilgisayarları, araştırma kurumları, simülasyon laboratuvarları).
- 100G Ethernet, sanal veri merkezleri ve bulut sağlayıcı ağları içindeki yaprak omurilik bağlantılarıdır.
- NVMe-oF ve dağıtılmış dosya sistemleri için yüksek verimli depolama-switch bağlantısı.
- DAC kablolarının çok ağır, esnek olmayan veya daha kısa mesafelerle sınırlı olduğu kısa-orta menzilli optik bağlantılar.
Teknik özellikler
| Parametreler | Değer / Aralık |
|---|---|
| Form Faktörü | QSFP28 (SFF-8665 uyumlu) |
| Veri oranı | 103.125Gb/s (4× 25.78125G NRZ) |
| Elyaf Türü | Multi-mode (MMF) 50/125μm OM3/OM4 |
| Maksimum Uzunluk | 100m (OM4 ile), 30m MFA1A00-E030 olarak |
| Güçlendirme Voltajı | 3.135V ∙ 3.465V |
| Güç Kaybedilmesi | ≤2,5W (maksimum, tekrar açma), 1,8W (tipik, tekrar kapatma) |
| Çalışma sıcaklığı | 0°C - 70°C |
| BER | <1E-15 |
| Yönetim | I2C (SFF-8636), dijital teşhis |
Seçim Tablosu (Kısmi)
| Bölüm Numarası | Uzunluk | Bağlantı | Ceket | Uygulama |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E030 | 30 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Neden MFA1A00-E030'u seçtiniz?
- DAC üzerinden uzatılmış erişim:Bu AOC, 30 metrelik mesafeden, pasif bakır kabloların aktif tekrarlayıcılar gerektirdiği veya yönlendirmesi çok zahmetli hale geldiği sıraların sonuna kadar kolayca uzanır.
- Gerçek geri alma yeteneği:Pasif veya doğrusal optik çözümlerin aksine, MFA1A00 serisi, katı InfiniBand EDR sinyal bütünlüğü özelliklerine uygunluğu garanti eden dört şerit üzerinde özel CDR devrelerine sahiptir.
- Endüstri lideri enerji verimliliği:Tipik olarak sadece 2.2W tüketen (yeniden zamanlandırma etkinleştirildiğinde), yüksek yoğunluklu anahtarlarda ve ağ kartlarında termal yükü en aza indirir ve veritabanı PUE'ye katkıda bulunur.
- Alan-Programlanabilir Sinyal Optimizasyonu:I2C arayüzü aracılığıyla ince ayarlama eşitleme ve ön vurgulama marjinal bağlantıların veya özel sistem entegrasyonunun sorun giderilmesi için paha biçilmez bir araçtır.
Hizmet ve Destek
- Envanter:MFA1A00‐Exxx serisi 1m ile 100m arasında olan tüm stokları içeren 10 milyon ABD dolarından fazla stok.
- Garanti:Bir yıllık sınırlı donanım garantisi, parçaların onarımı veya değiştirilmesini kapsar.
- Teknik Destek:Uygulama, uyumluluk ve sorun giderme sorularında 24 saat mühendislik desteği.
- Teslimat:Gerçek zamanlı izleme ile küresel nakliye; siparişlerin çoğu 24 saat içinde yerine getirilmiştir.
Sıkça Sorulan Sorular
S: MFA1A00-E030 standart 100G Ethernet anahtarlarıyla uyumlu mu?
C: Evet, 100GBASE-SR4 özelliklerine tam uyumludur ve 100G Ethernet'i destekleyen herhangi bir QSFP28 bağlantı noktasında sorunsuz bir şekilde çalışır (4×25G NRZ).
S: Bu aktif optik kabloyu ayrı optik modüllerden ve yama kablolarından ayıran nedir?
A: MFA1A00‐E030 fiber'e kalıcı olarak bağlı optiklere sahiptir.Genellikle dış lifli ayrık alıcılardan daha uygun maliyetli ve daha kolay dağıtılan fabrika bitmiş montaj.
S: Daha düşük gecikme elde etmek için yeniden zamanlamayı devre dışı bırakabilir misiniz?
A: Kesinlikle. Retiming, I2C kontrolü ile şerit başına devre dışı bırakılabilir. Retiming kapandığında, güç tüketimi yaklaşık 1.5W'a düşer ve gecikme yönünde yaklaşık 10 ns azalır.
S: Kablo yönlü mü yoksa özel bir yönelim mi gerektiriyor?
Cevap: Hayır, kablo iki yönlüdür ve her iki yöne de takılabilir; elektronikler otomatik olarak pazarlık eder ve optik bileşenler her iki ucunda da aynı şekilde çalışır.
S: 30 metrelik modelin içinde ne tür bir lif kullanılıyor?
A: MFA1A00-E030, mevcut multimode fiber altyapısıyla tam uyumluluğu sağlayan 100m'ye kadar uzunluklar için OM3 multimode fiber (50/125μm) kullanır.
Önemli Önlemler
- ESD duyarlılığı:Kablo montajı mekanik olarak sağlam olmasına rağmen, QSFP28 konektörleri statik hassas bileşenler içerir.
- En az bükme yarıçapı:Optik bozulmayı veya kalıcı hasarı önlemek için lifleri 30 mm'den daha sıkı bükmeyin.
- Sıcaklık aralığı:Sadece 0-70°C sıcaklık aralığında çalıştırın; bu aralığın dışındaki uzun süreli maruz kalma VCSEL güvenilirliğini etkileyebilir.
- Bağlantı temizliği:QSFP28 kafesinin içindeki optik kontakları her yerleştirmeden önce onaylı optik temizleyiciler kullanarak kontrol edin ve temizleyin.
- Sınıf 1 lazer ürünü:IEC 60825-1'e uymaktadır.
