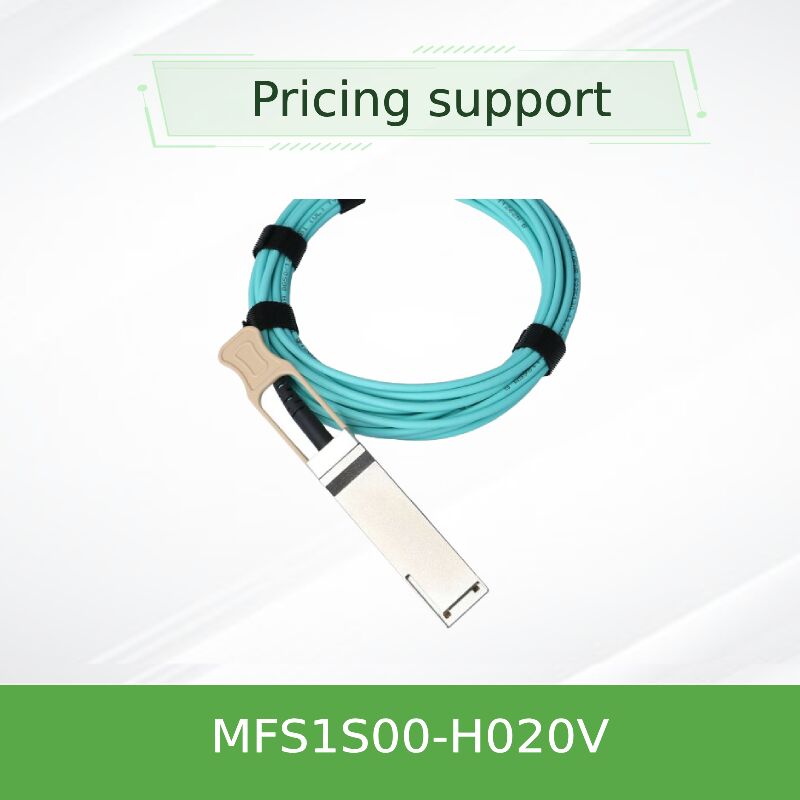

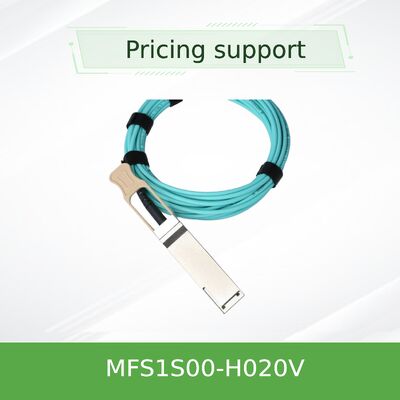

NVIDIA Mellanox MFS1S00-H020V 200Gb/s QSFP56 Aktif Optik Kablo 20m AOC HDR InfiniBand için

VCSEL teknolojisine sahip orta menzilli 20 metrelik aktif optik kablo; HDR InfiniBand ve 200GbE veri merkezi ara bağlantıları için multimode fiber üzerinden 200Gb/s veri hızı sunar, entegre dijital teşhis ve düşük güç tüketimi ile birlikte.

• Her uç için 4x 50Gb/s PAM4 hattı üzerinden 200Gb/s toplam bant genişliği
• 20 metre uzunluk, 3.0mm çap, LSZH onaylı çift fiber ceket
• InfiniBand HDR (200Gb/s) ve 200 Gigabit Ethernet'i destekler
• Tam Dijital Teşhis İzleme (DDM): optik güç, sıcaklık, voltaj, sapma akımı
• Sıcak takılabilir QSFP56 form faktörü, SFF-8665 uyumlu, her uç için tipik 5.0W güç tüketimi

• 200Gb/s Veri Hızı: Her yönde dört adet 50Gb/s PAM4 kanalı, toplam 200Gb/s tam çift yönlü.
• VCSEL Teknolojisi: 20m üzerinde güvenilir, düşük maliyetli multimode iletim için Dikey Boşluklu Yüzey Yayan Lazerler.
• Yeniden Zamanlama Yeteneği: Optimal sinyal koşullandırması için tüm hatlarda 50Gb/s'ye kadar seçilebilir yeniden zamanlama.
• Dijital Teşhis İzleme (DDM): Proaktif bakım için optik güç, sıcaklık, voltaj ve sapma akımının gerçek zamanlı izlenmesi.
• Programlanabilir Ekolayzır: Bağlantı optimizasyonu için Tx giriş ekolayzırı ve Rx çıkış ön vurgusu.

MFS1S00-H020V, SFF-8665 (QSFP56 elektriksel) ve SFF-8636 (yönetim arayüzü) ile uyumludur. Multimode fiber (OM3/OM4) üzerinde 4x 50Gb/s PAM4 modülasyonu kullanır. InfiniBand HDR (IBTA 1.5) ve 200GBASE-SR4 Ethernet'i destekler. Her hat için CDR (Saat ve Veri Kurtarma) entegre edilmiştir, hız seçimi ile 25.78125 GBd NRZ (EDR) veya 26.5625 GBd PAM4 (HDR) için. RoHS uyumlu.

MFS1S00-H020V, bir uçtaki dört VCSEL lazeri kullanarak ana bilgisayardan gelen 50Gb/s PAM4 elektriksel sinyalleri optik sinyallere dönüştürür. Bu sinyaller multimode fiber üzerinden iletilir ve uzak uçtaki fotodetektörler tarafından tekrar elektriksel sinyallere dönüştürülür. Entegre yeniden zamanlama fonksiyonu CDR devreleri kullanarak sinyali yeniden koşullandırır, titreşimi azaltır ve menzili uzatır. Dijital teşhisler, bağlantı sağlığını sürekli olarak izleyerek bağlantı optimizasyonu ve hata tahmini için I²C arayüzü üzerinden gerçek zamanlı geri bildirim sağlar.

• InfiniBand HDR Ağları: Birden fazla raf boyunca QM8700/QM8790 anahtarlarını ConnectX-6/7 adaptörlerine bağlayın.
• 200GbE Ağları: 20m'ye kadar yüksek bant genişlikli Ethernet için Spectrum SN3700/SN4600 anahtarlarını bağlayın.
• Raf Üstünden Bitişik Rafa: Komşu raflar arasındaki orta menzilli bağlantılar.
• Depolama Kümeleri: Daha uzun menzil gerektiren Converged Ethernet (RoCE) üzerinden RDMA ve NVMe-oF dağıtımları.

Not: Çalışma sıcaklığı 0°C ila 70°C, depolama -40°C ila 85°C. Minimum bükülme yarıçapı 30mm. Daha uzun mesafeler (H050V, H100V) ile 100m'ye kadar menzil desteklenir. Uzunluk toleransı: 20m uzunluk için ±0.5m.

• Pasif Bakıra Karşı: Daha uzun menzil (20m) daha düşük ağırlık, daha iyi hava akışı ve tam EMI bağışıklığı ile.
• Aktif Bakıra (ACC) Karşı: Optik çözüm galvanik izolasyon ve genişletilmiş mesafe yeteneği sağlar.
• Entegre Yeniden Zamanlama: 20m mesafede standart AOC'lere göre sinyal kalitesini ve titreşim performansını iyileştirir.
• Tam DDM Desteği: Proaktif bakım ve hata tahmini için gerçek zamanlı optik güç ve sıcaklık izleme.
• Orta Menzilli Esneklik: Bitişik raflar arasındaki veya koridorlar boyunca bağlantılar için idealdir.

7/24 teknik danışmanlık, RMA hizmetleri ve kablolama altyapısı tasarım desteği sunuyoruz. Her MFS1S00-H020V, 1 yıllık garanti ve %100 fabrika testi ile desteklenmektedir. Toplu siparişler için özel uzunluklar mevcuttur. Stoklarımız, stokta bulunan ürünler için aynı gün sevkiyatı garanti eder. Alıcı uyumluluğu doğrulama ve bağlantı bütçesi hesaplaması için satış öncesi destek mevcuttur.

C: Evet, ConnectX-6 (HDR) ve ConnectX-5 (EDR) adaptörleriyle tam uyumludur. 20m menzil, HDR için optik bütçe dahilindedir.

C: Evet, uygun hız seçimi ayarlarıyla 2x50G PAM4 modunda veya 4x25G NRZ modunda çalışarak 100GbE'yi destekler.

C: Güç tüketimi, entegre yeniden zamanlama ve VCSEL sürücüleri nedeniyle uzunluktan bağımsız olarak her uç için tipik 5.0W'dır.

C: Hayır, tak ve çalıştır. Kablo ana bilgisayarla protokol ve hızı otomatik olarak müzakere eder.

C: Minimum bükülme yarıçapı 30mm'dir. Sinyal bütünlüğünü korumak için keskin bükülmelerden kaçının.

• ESD Hassasiyeti: QSFP yuvalarına takarken topraklanmış bilek kayışları kullanın. Konektörler koruyucu kapaklarla gönderilir; kurulumdan hemen önce çıkarın.
• Kullanmadan Önce Temizleyin: Takmadan önce optik konektörleri uygun tek tıklamalı temizleyicilerle daima temizleyin; kirlilik bağlantı hatalarına neden olur.
• Bükülme Yarıçapı: 30mm bükülme yarıçapını aşmayın; konektörlerde gerginlikten kaçının.
• Çalışma Sıcaklığı: Ortam sıcaklığının 0°C–70°C arasında olduğundan emin olun.
• Depolama: -40°C ile 85°C arasında temiz, kuru bir ortamda saklayın.
