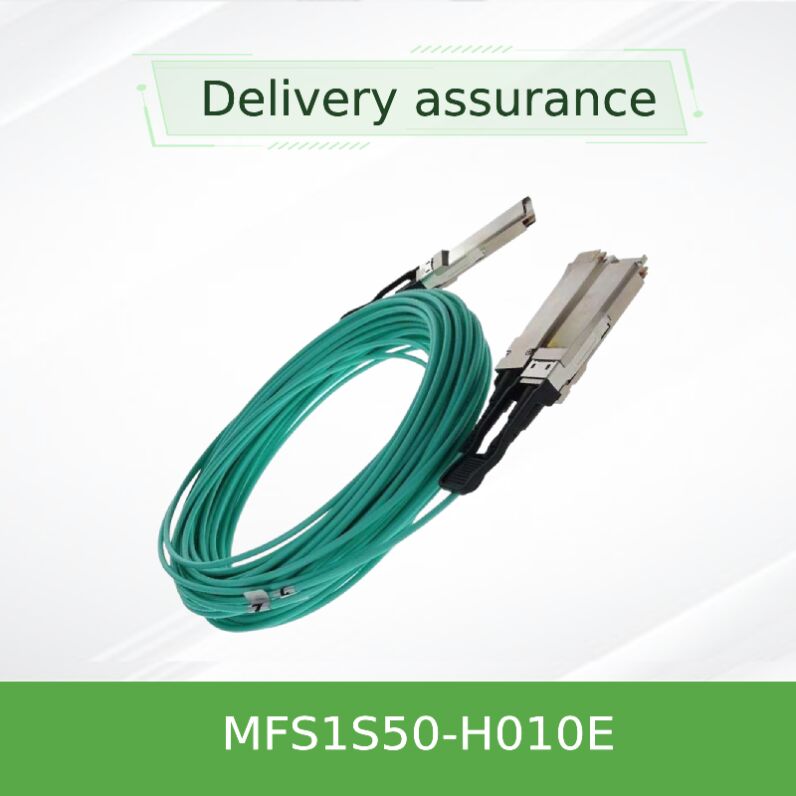

NVIDIA mellanox MFS1S50-H010E 200Gb/s'den 2x100Gb/s'ye kadar QSFP56 Aktif Optik Bölücü Kablo10m AOC

Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.

• 200Gb/s'den 2x100Gb/s'ye kadar arşitektür (4x50G PAM4'ten 2x2x50G'ye)
• 10 metre uzunluğunda, LSZH derecelendirilmiş ceket.
• InfiniBand HDR (200G) ile HDR100 (100G) ve 200GbE ile 100GbE'yi destekler.
• Programlanabilir Rx çıkış amplitudu ve ön vurgu.
• SFF-8665 uyumlu, 4.5W (200G sonu) / 3.0W (100G sonu) sıcak takılabilir QSFP56 konektörleri

• Breakout mimarisi:Bir 200Gb/s QSFP56 ucu, iki 100Gb/s QSFP56 ucuna ayrılır.
• VCSEL Teknolojisi:Vertikal boşluk yüzey yayıcı lazerler 10 metre üzerinde güvenilir, düşük maliyetli multimod iletim için.
• Çift Veri Hızı Desteği:200G HDR'den 2x100G HDR100'e (InfiniBand) veya 200GbE'den 2x100GbE'ye.
• Dijital Teşhis İzleme (DDM):Otomatik gücün, sıcaklığın, voltajın ve şubenin gerçek zamanlı izlenmesi.
• Düşük güç tüketimi:4.5W tipik olarak 200G sonunda, 3.0W her 100G sonunda.

MFS1S50-H010E,SFF-8665(QSFP56 elektrikli) veSFF-8636(yönetim arayüzü).4x 50Gb/s PAM4 modülasyonu200G ucunda, iki 100G ucunda 2x2x50G PAM4'e bölünmüş.InfiniBand HDR/HDR100(IBTA 1.5) ve200GBASE-SR4 / 100GBASE-SR2Ethernet.EntegreCDR (saat ve veri kurtarma)25.78125 GBd NRZ veya 26.5625 GBd PAM4 için seçilen hız ile şerit başına.

MFS1S50-H010E, ev sahibi 200G bağlantı noktasından elektrikli 50Gb/s PAM4 sinyallerini dört VCSEL lazer kullanarak optik sinyallere dönüştürür.Dört optik şerit, her biri iki şeritten oluşan iki gruba ayrılır.100G QSFP56 bağlantılarına yönlendirilir. Her 100G ucunda, fotodetektorlar optik sinyalleri elektriğe dönüştürür.CDR yeniden zamanlamasıDijital teşhisler, I2C arayüzü üzerinden gerçek zamanlı geri bildirim sağlayarak bağlantı durumunu sürekli olarak izler.

• Sunucuya geçiş bağlantıları:200G QM8700 anahtar portunu iki 100G ConnectX-6/7 adaptörüne bağlayın.
• 200GbE'den 100GbE'ye çıkış:Bir 200G Spektrum anahtarını iki 100G sunucuya veya depolama düğümüne bağlayın.
• Top-of-Rack Fan-Out:Karışık hız altyapısı için yüksek yoğunluklu anahtar bağlantı noktalarını verimli bir şekilde kullanmak.
• HDR100 kümeleri:HDR100 kumaşlarını, çıkış kabloları olan HDR anahtarları kullanarak tasarruf edici bir şekilde üretin.

Not: Çalışma sıcaklığı 0°C'den 70°C'ye kadar, depolama -40°C'den 85°C'ye kadar. Minimum bükme yarıçapı 30mm. 100G son gücü: 3.0W tipik.

• Passif Bakır Parçalayıcı:Daha düşük ağırlık, daha iyi hava akışı ve tam EMI bağışıklığı ile daha uzun menzil (10m).
• Farklı AOC'lara karşı:Tek kablo maliyeti azaltır ve fan-out uygulamaları için kablo yönetimini basitleştirir.
• Entegre Retiming:Sinyal kalitesini ve uzaklıkta titreşim performansını arttırır.
• Tam DDM desteği:Proaktif bakım için her liman için gerçek zamanlı optik güç ve sıcaklık izleme.
• HDR100 Optimizasyonu:200G anahtar portlarını kullanarak uygun maliyetli 100G kumaşlar oluşturmak için mükemmel.

24/7 teknik danışmanlık, RMA hizmetleri ve kablolama altyapısı tasarım desteği sunuyoruz.Toplu siparişler için özel uzunluklar. Envanterimiz stok içi ürünler için aynı gün gönderiyi sağlar. Alıcı uyumluluğu doğrulama ve bağlantı bütçesi hesaplaması için satış öncesi destek mevcuttur.

A:Evet, tam olarak bu kullanım için tasarlanmıştır. 200G HDR anahtarı iki HDR100 adaptörüne.

A:Evet, hem 200GbE hem de 100GbE ve InfiniBand HDR/HDR100 protokollerini destekler.

A:Her 100G ucu tipik olarak yaklaşık 3.0W, maksimum 3.5W tüketir.

A:Her iki 100G ucu da düzgün çalışmak için geçerli portlara bağlanmalıdır; kablo tek uç kullanımı için tasarlanmamıştır.

A:Sinyal bütünlüğünü korumak için keskin virajlardan kaçının.

• ESD duyarlılığı:QSFP kafeslerine yerleştirirken topraklanmış bileklik kemerleri kullanın. Bağlantılar koruyucu kapağı ile birlikte gönderilir.
• Kullanmadan önce temizleyin:Her zaman yerleştirmeden önce uygun tek tıklama temizleyicileriyle optik bağlantıları temizleyin.
• Eğiliş yarıçapı:30 mm'lik bükme yarıçapını geçmeyin; bağlantılarda gerilimden kaçının.
• Çalışma sıcaklığı:Çevre sıcaklığının 0°C ∼ 70°C arasında olmasını sağlayın.
• Depolama:Temiz ve kuru bir ortamda -40°C ile 85°C arasında saklanmalıdır.
