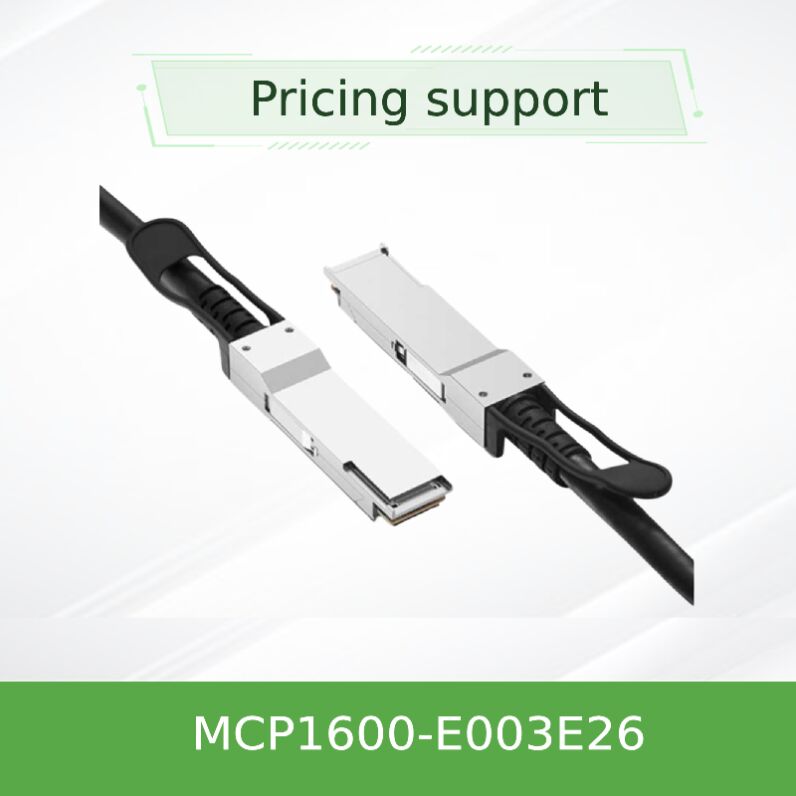

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 Pasif Doğrudan Bağlantı Bakır Kablosu 3m, EDR InfiniBand, Düşük Gecikme, Veri Merkezi Bağlantıları için Neredeyse Sıfır Gücü
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP1600-E003E26 |
| Belge: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | kablo uzunluğu: | 3 metre |
| İsim: | Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka | Anahtar kelime: | Mellanox DAC kablosu |
Ürün Açıklaması
NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 Pasif Doğrudan Bağlantı Bakır Kablo
EDR InfiniBand ve 100GbE uygulamaları için 100Gb/s veri yolu sağlayan, maliyet etkin 3 metrelik pasif bakır kablo — veri merkezi ara bağlantıları için sıfıra yakın güç tüketimi, ultra düşük gecikme süresi ve sağlam sinyal bütünlüğü sunar.
- Yön başına 4x 25Gb/s NRZ hatı üzerinden 100Gb/s toplam bant genişliği
- 26AWG iletkenli, siyah LSZH kılıflı 3 metrelik uzunluk
- InfiniBand EDR (100Gb/s) ve 100 Gigabit Ethernet'i destekler
- Sıfıra yakın güç tüketimi (<0.1W) | Hata bit oranı 1E-15'ten daha iyi
- Sıcak takılabilir QSFP28 form faktörü, SFF-8665 uyumlu, RoHS uyumlu
Özellikler
- 100Gb/s Veri Yolu: Yön başına dört adet 25Gb/s NRZ kanalı, toplam 100Gb/s tam çift yönlü.
- Pasif Bakır Tasarım: Aktif bileşen yok — en düşük maliyet, sıfır gecikme süresi ve neredeyse sıfır güç çekişi.
- 26AWG İletkenler: Mükemmel sinyal bütünlüğü ile 3 metrelik erişim için optimize edilmiştir.
- Protokolden Bağımsız: Otomatik anlaşma ile InfiniBand EDR ve 100GbE'yi destekler.
- Titiz Testler: Mellanox sistemleriyle BER <1E-15 için %100 üretim testi.Teknoloji ve Standartlar
MCP1600-E003E26,
SFF-8665 (QSFP28 elektriksel) ve SFF-8636 (yönetim arayüzü) ile uyumludur. Twinax bakır çiftleri üzerinden 4x 25Gb/s NRZ modülasyonu kullanır. InfiniBand EDR (IBTA 1.3) ve 100GBASE-CR4 Ethernet'i destekler. Entegre EEPROM, I²C aracılığıyla ürün kimliği sağlar. LSZH kılıflı RoHS uyumludur.Çalışma Prensibi: Pasif Bakır İletimi
Pasif doğrudan bağlantı bakır kablosu olarak MCP1600-E003E26, 3 metreye kadar 25Gb/s NRZ sinyallerini aktif amplifikasyon olmadan iletmek için yüksek kaliteli 26AWG bükümlü çiftlere ve hassas empedans eşleştirmeye (100Ω diferansiyel) dayanır. Kablonun yapısı sapmayı ve çapraz konuşmayı en aza indirirken, EEPROM ana bilgisayar cihazlarına yapılandırma verileri (uzunluk, satıcı, eşitleme ipuçları) sağlar. Sonuç, kısa mesafeli raf içi bağlantılar için ideal olan
sıfır gecikmeli, sıfıra yakın güç bağlantısıdır.Uygulamalar ve Dağıtım
InfiniBand EDR Ağları:
- QM8700/QM8790 anahtarlarını ConnectX-5/6 adaptörlerine raflar içinde bağlayın.100GbE Ağları:
- Spectrum anahtarlarını 3 metreye kadar sunuculara veya depolama düğümlerine bağlayın.Raf Üstünden Sunucuya:
- Minimum güç ve maliyetle kısa mesafeli raf içi bağlantılar.Depolama Kümeleri:
- Converged Ethernet (RoCE) üzerinden RDMA ve NVMe-oF dağıtımları.Teknik Özellikler ve Sipariş Seçenekleri
Model
| Uzunluk | AWG | Veri Hızı | Konnektör | Güç | Kablo Çapı | MCP1600-E003E26 |
|---|---|---|---|---|---|---|
| 3 m | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm | Not: Çalışma sıcaklığı 0°C ila 70°C, depolama -40°C ila 85°C. Minimum tek bükülme yarıçapı: 47mm (çapın 5 katı). Tekrarlanan/montaj bükülme yarıçapı: 94mm (çapın 10 katı). |
| 2 m | 30 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm | MCP1600-E005E26 |
| 5 m | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm | Not: Çalışma sıcaklığı 0°C ila 70°C, depolama -40°C ila 85°C. Minimum tek bükülme yarıçapı: 47mm (çapın 5 katı). Tekrarlanan/montaj bükülme yarıçapı: 94mm (çapın 10 katı). |
Avantajlar ve Farklılaştırıcılar
Aktif Optik Kablolara (AOC) Karşı:
- Önemli ölçüde daha düşük maliyet, sıfır güç tüketimi ve temizlik gerektirmez.Aktif Bakıra (ACC) Karşı:
- Daha düşük maliyet ve sıfır güç — çok kısa mesafeler ≤3m için idealdir.Kanıtlanmış Güvenilirlik:
- Mellanox sistemleriyle 1E-15'ten daha iyi BER, hatasız iletim sağlar.Daha Kalın 26AWG:
- 30AWG kablolara kıyasla 3m'de daha iyi sinyal bütünlüğü.Hizmet ve Destek
7/24 teknik danışmanlık, RMA hizmetleri ve kablolama altyapısı tasarım desteği sunuyoruz. Her MCP1600-E003E26, 1 yıllık sınırlı donanım garantisi ve %100 fabrika testi ile desteklenmektedir. Stoklarımız, stoktaki ürünler için aynı gün sevkiyatı garanti eder. ConnectX adaptörleri ve Quantum anahtarlarıyla uyumluluk doğrulaması için satış öncesi destek mevcuttur.
Sıkça Sorulan Sorular (SSS)
S: Bu kablo ConnectX-5 ve ConnectX-6 adaptörleriyle uyumlu mu?
C:
Sıfıra yakın (S: Bu DAC'ı 100GbE uygulamaları için kullanabilir miyim?
C:
Sıfıra yakın (S: Kurulum için minimum bükülme yarıçapı nedir?
C:
Sıfıra yakın (S: Herhangi bir yapılandırma gerektirir mi?
C:
Sıfıra yakın (S: Güç tüketimi nedir?
C:
Sıfıra yakın (<0.1W) çünkü aktif bileşen yok.Önlemler ve Kullanım Kılavuzları
ESD Hassasiyeti:
- QSFP yuvalarına takarken topraklanmış bilek kayışları kullanın. Konnektörler koruyucu kapaklarla gönderilir — kurulumdan hemen önce çıkarın.Bükülme Yarıçapı:
- Minimum bükülme yarıçapını (47mm tek, 94mm tekrarlanan) aşmayın. Konnektörlere yakın keskin bükülmelerden kaçının.Çalışma Sıcaklığı:
- Ortam sıcaklığının 0°C–70°C arasında olduğundan emin olun.Depolama:
- Temiz, kuru bir ortamda -40°C ile 85°C arasında saklayın.Uyumluluk:
- Konnektör tipinin (QSFP28) ekipmanınızla eşleştiğini doğrulayın.Şirket Tanıtımı
