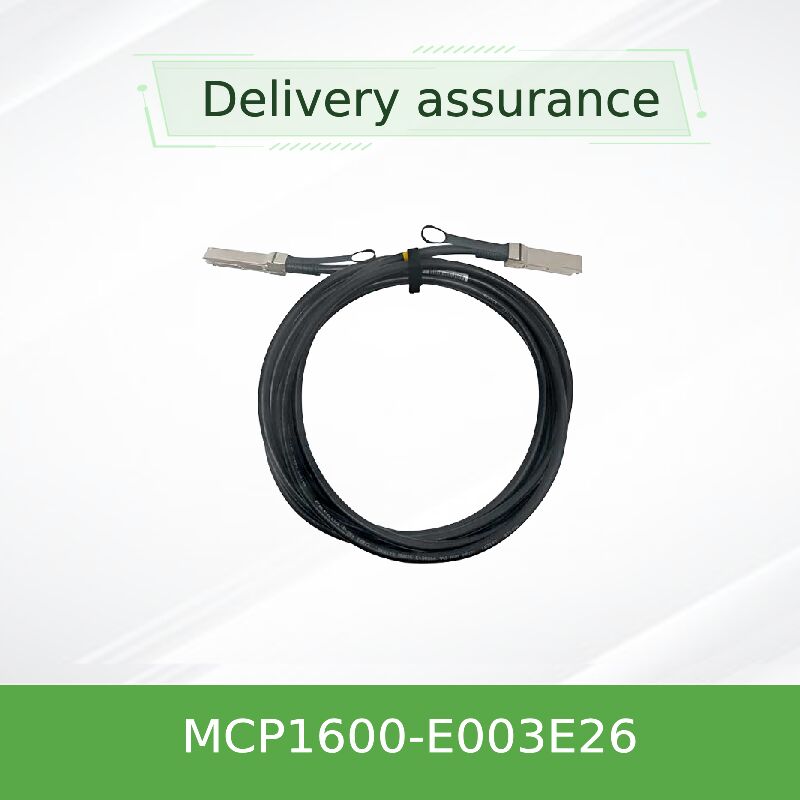

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 Pasif DAC Kablo 3m EDR InfiniBand
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP1600-E003E26 |
| Belge: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | kablo uzunluğu: | 3 metre |
| İsim: | Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka | Anahtar kelime: | Mellanox DAC kablosu |
| Vurgulamak: | MCP1600-E003E26,QSFP28 Pasif DAC Kablosu,3m DAC Kablosu |
||
Ürün Açıklaması
EDR InfiniBand ve 100GbE uygulamaları için 100Gb/s verimliliği sağlayan maliyetli 3 metrelik pasif bakır kablo, sıfıra yakın güç tüketimi, ultra düşük gecikme,ve kısa menzilli veri merkezi bağlantıları için sağlam sinyal bütünlüğü.
- 100Gb/s toplam bant genişliği 4x 25Gb/s NRZ şeridleri üzerinde her yönde
- 26AWG iletkenleri ile 3 metre uzunluğunda, siyah LSZH ceket
- InfiniBand EDR (100Gb/s) ve 100 Gigabit Ethernet'i destekler
- Sıfıra yakın güç tüketimi (<0.1W)
- SFF-8665 uyumlu, RoHS uyumlu, sıcak takılabilir QSFP28 biçim faktörü
- 100Gb/s Devre:Her yönde dört 25Gb/s NRZ kanalı, toplam 100Gb/s full duplex.
- Pasif bakır tasarımı:Aktif bileşen yok, en düşük maliyet, sıfır gecikme ve neredeyse sıfır güç tüketimi.
- 26AWG Yönetici:Mükemmel sinyal bütünlüğü ile 3 metreye ulaşmak için optimize edilmiş.
- Protokol Agnostik:Otomatik müzakere ile InfiniBand EDR ve 100GbE'yi destekler.
- Sıkı Test:Üretimin %100'ü Mellanox sistemleriyle BER <1E-15 için test edildi.
MCP1600-E003E26,SFF-8665(QSFP28 elektrikli) veSFF-8636(yönetim arayüzü).4x 25Gb/s NRZ modülasyonuİki çifte bakır.InfiniBand EDR(IBTA 1.3) ve100GBASE-CR4Ethernet. Entegre EEPROM, I2C üzerinden ürün tanımlamasını sağlar. RoHS uyumlu LSZH ceket.
Pasif direk bağlantı bakır kablosu olarak,MCP1600-E003E26, aktif güçlendirme olmadan 3 metreye kadar 25Gb/s NRZ sinyalleri iletmek için yüksek kaliteli 26AWG bükülmüş çiftlere ve hassas impedans eşleşmesine (100Ω diferansiyel) dayanırKablonun yapısı eğrilik ve çapraz konuşmayı en aza indirgenirken, EEPROM ana cihazlara yapılandırma verileri (uzunluk, satıcı, eşitleme ipuçları) sağlar.Sıfır gecikme, sıfıra yakın güçRack içi kısa menzilli bağlantılar için ideal bir bağlantı.
- InfiniBand EDR kumaşları:QM8700/QM8790 anahtarlarını raflardaki ConnectX-5/6 adaptörlerine bağlayın.
- 100GbE ağları:Bağlantı Spektrumu, 3 metre uzaklıkta bulunan sunuculara veya depolama düğümlerine geçiyor.
- Top-of-Rack'dan sunucuya:En az güç ve maliyetle kısa menzilli raf içi bağlantılar.
- Depolama kümeleri:RDMA, Converged Ethernet (RoCE) ve NVMe-oF dağıtımları üzerinden.
| Model | Uzunluk | AWG | Veri oranı | Bağlantı | Güç | Kablo çapı |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 m | 26 AWG | 100Gb/s (4x25G NRZ) | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm |
| MCP1600-E002E30 | 2 m | 30 AWG | 100Gb/s | QSFP28 | < 0.1 W | 7.1 ± 0.35 mm |
| MCP1600-E005E26 | 5 m | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm |
Not: Çalışma sıcaklığı 0°C'den 70°C'ye kadar, depolama -40°C'den 85°C'ye kadar. En az tek bükme yarıçapı: 47mm (5x çapı). Tekrarlanan / montaj bükme yarıçapı: 94mm (10x çapı).
- Aktif Optik Kablolar (AOC):Çok daha düşük maliyet, sıfır enerji tüketimi ve temizlik gerekmez.
- Aktif Bakır (ACC):Daha düşük maliyet ve sıfır güç ̇ çok kısa mesafeler için idealdir ≤3m.
- Kanıtlanmış Güvenilirlik:Mellanox sistemleri ile 1E-15'den daha iyi BER, hata içermeyen bir iletimi sağlar.
- Daha kalın 26AWG:30AWG kablolarına kıyasla 3 metreye daha iyi bir sinyal bütünlüğü.
24/7 teknik danışmanlık, RMA hizmetleri ve kablolama altyapısı tasarım desteği sunuyoruz. Her MCP1600-E003E26 1 yıllık sınırlı donanım garantisi ve% 100 fabrika testi ile desteklenmektedir.Envanterimiz stok içi eşyaların aynı gün gönderilmesini sağlar.ConnectX adaptörleri ve Quantum anahtarları ile uyumluluk doğrulama için satış öncesi destek mevcuttur.
S: Bu kablo ConnectX-5 ve ConnectX-6 adaptörleriyle uyumlu mu?
A:Evet, ConnectX-5 (EDR) ve ConnectX-6 (EDR/HDR100) adaptörleriyle tamamen uyumludur.
S: Bu DAC'yi 100GbE uygulamaları için kullanabilir miyim?
A:Evet, 100GBASE-CR4 Ethernet'i ve InfiniBand EDR'i destekliyor.
S: Kurulum için minimum bükme yarıçapı nedir?
A:Tek büküm için (konektörden uzakta), minimum 47 mm (5x çapı). Bağlantının yakınında tekrarlanan veya montaj bükümleri için 94 mm (10x çapı) tutar.
S: Herhangi bir yapılandırma gerekiyor mu?
A:EEPROM kimlik belirlemeyi sağlar ve makine otomatik olarak bağlantıyı kurar.
S: Güç tüketimi nedir?
A:Etkin bileşenler olmadığı için sıfıra yakın (<0.1W).
- ESD duyarlılığı:QSFP kafeslerine yerleştirirken topraklanmış bileklik kemerleri kullanın. Bağlantılar koruyucu kapağı ile birlikte gönderilir.
- Eğiliş yarıçapı:Minimum bükme yarıçapını (47 mm tek, 94 mm tekrarlı) geçmeyin. Bağlantıların yakınında keskin bükümlerden kaçının.
- Çalışma sıcaklığı:Çevre sıcaklığının 0°C ∼ 70°C arasında olmasını sağlayın.
- Depolama:Temiz ve kuru bir ortamda -40°C ile 85°C arasında saklanmalıdır.
- Uyumluluk:Bağlantı türünün (QSFP28) ekipmanınıza uyuştuğunu kontrol edin.
