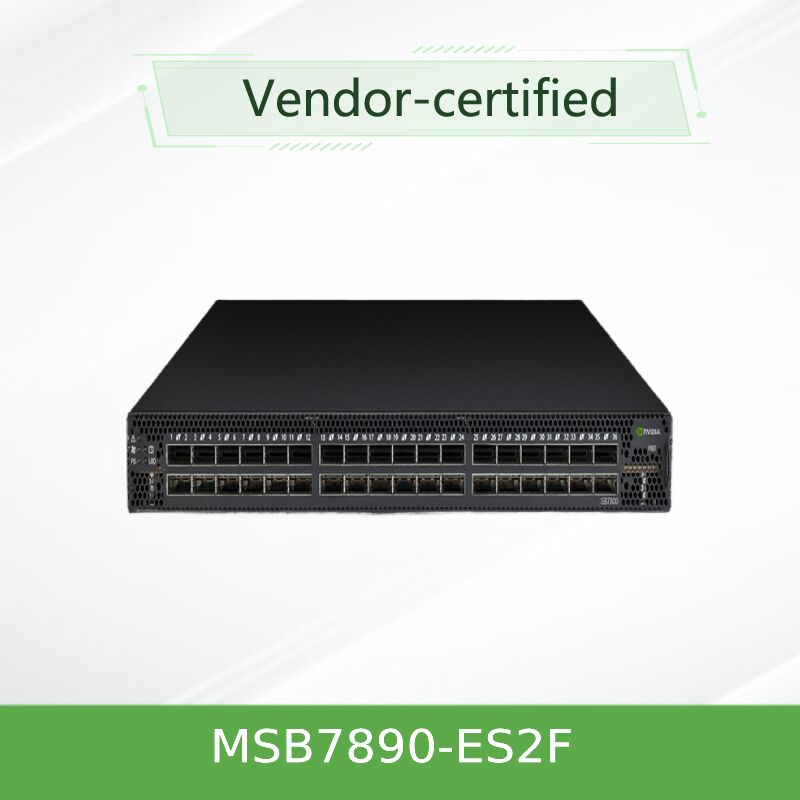

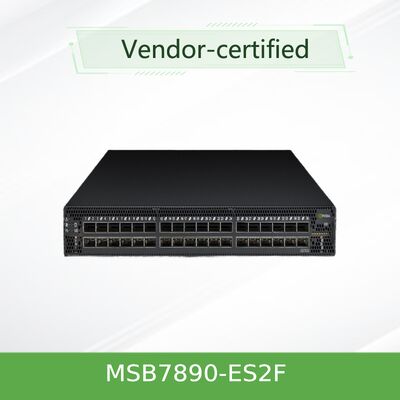

NVIDIA Mellanox MSB7890-ES2F 100G InfiniBand Switch 36-Port 7.2Tb/s P2C Airflow UFM Hazırlığı ile Yönetilmemiş Değiştirme
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MSB7890-ES2F |
| Belge: | MSB7800 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Başvuru: | Sunucu | Durum: | Yeni ve orijinal |
|---|---|---|---|
| Anahtar kelime: | MSB7890-ES2F melanox ağ anahtarı | Bağlantı noktası yapılandırması: | 36 X QSFP28 (100GB/s EDR Infiniband) |
| Toplu verim: | 7.2 TB/S | Gecikme değiştirme: | 90 Nanosaniye |
| Vurgulamak: | 100G InfiniBand yönetilmemiş anahtar,36 portlu Mellanox ağ anahtarı,P2C hava akışlı 7.2Tb/s InfiniBand anahtarı |
||
Ürün Açıklaması
Yüksek performanslı sabit konfigürasyon 100Gb/s InfiniBand akıllı anahtarı, 100Gb/s'lik 36 port ile 7,2 Tb/s'lik engelleme olmayan işlem kapasitesi, SHARPTM ağ içi hesaplama hızlandırması,ve ultra-düşük gecikme (latency) büyük ölçekli HPC'de NVIDIA UFM TM üzerinden merkezi bir kumaş yönetimi için tasarlanmıştır, AI ve kurumsal veri merkezleri.
NVIDIA Mellanox MSB7890-ES2F, merkezi bir kumaş yönetimi gerektiren büyük ölçekli veri merkezi dağıtımları için tasarlanmış yönetilmeyen 100Gb/s InfiniBand akıllı anahtarıdır.NVIDIA SB7800 serisinin bir parçası, bu anahtar, her bir port için 100Gb / s hızında çalışan 36 QSFP28 bağlantı noktası sunar.MSB7890-ES2F, NVIDIA Unified Fabric Manager (UFMTM) aracılığıyla harici yönetim için optimize edilmiştir., veri merkezi operatörlerinin modern veri merkezi kumaşlarını ölçekte verimli bir şekilde sağlamalarını, izlemelerini, sorun gidermelerini ve sürdürmelerini sağlar.
MSB7890-ES2F, anahtar donanım yönetimi için yerleşik çift çekirdekli x86 CPU (firmware, güç kaynakları,fanlar) kumaş orkestrasyonu için harici alt ağ yöneticilerine güvenirkenNVIDIA SHARPTM ağ içi bilgisayar teknolojisini destekleyerek, anahtar, toplu işlemleri CPU'lardan ağ dokusuna yükler, MPI ve derin öğrenme iş yüklerini çarpıcı bir şekilde hızlandırır.MSB7890-ES2F varyantı P2C (port-to-power) hava akışına sahiptir., soğuk havanın liman tarafından sağlandığı veri merkezi soğutma mimarileri için uygundur.
- Port başına 100Gb/s InfiniBand36 QSFP28 bağlantı noktası, engelleme olmayan mimari ile tam iki yönlü bant genişliği sunar.
- 7.2 Tb/s Toplam Aktarım¢ Kompakt 1U form faktöründe yüksek yoğunluklu anahtarlama kapasitesi.
- Dış denetim için yönetilmeyen SKUNVIDIA UFMTM platformu aracılığıyla merkezi yönetim için optimize edilmiş; birleşik orkestrasyon gerektiren büyük ölçekli kumaşlar için idealdir.
- Ağ içi Bilgisayar HızlandırmasıNVIDIA SHARPTM teknolojisi, MPI işletim süresini azaltarak ve değerli CPU kaynaklarını serbest bırakarak, kolektif işlemleri CPU'lardan anahtar dokusuna taşır.
- UFM HazırNVIDIA Unified Fabric Manager ile sorunsuz bir entegrasyon, gelişmiş telemetri, öngörü analizi ve yüzlerce veya binlerce anahtar arasında otomatik kumaş orkestrasyonu için.
- Gereksiz ve Sıcak Değiştirilebilir Bileşenler80 Plus Gold sertifikalı 1+1 fazladan güç kaynağı ve maksimum kullanılabilirlik için sıcak değiştirilebilir fan modülleri.
- Enerji Tasarımı- ATIS ağırlıklı güç tüketimi, tam dolu bir sistem için 122W kadar düşüktür; dinamik güç ölçeklendirme, limanlar tam olarak kullanılmadığında tüketimi azaltır.
- Esnek soğutma seçenekleriP2C (port-to-power) hava akışı konfigürasyonu (MSB7890-ES2F) önden arkaya soğutma ile.
- Geriye dönük uyumlu- Önceki InfiniBand hızları (EDR, FDR, QDR) ile sorunsuz birliktelik.
Yüksek performanslı hesaplama ve yapay zeka iş yükleri, maksimum uygulama performansı elde etmek için akıllı bağlantı çözümleri gerektirir.NVIDIA SHARP TM (ölçülebilir Hiyerarşik Toplama ve Redüksiyon Protokolü) teknolojisi doğrudan anahtar silikonuna yerleştirilmiştirBu yenilikçi yaklaşım, son noktalar arasında veriyi birden fazla kez gönderme ihtiyacını ortadan kaldırır.MPI işlem zamanını önemli ölçüde azaltmak ve ağ üzerinden geçen veri miktarını azaltmak.
SHARPTM teknolojisi, all-reduce, bariyer ve yayın gibi kolektif iletişimleri hızlandırarak derin öğrenme çerçeveleri için büyüklük derecesinde performans iyileştirmeleri sağlar (NCCL,TensorFlow, PyTorch) ve geleneksel HPC uygulamaları. Ek faydalar, değerli CPU kaynaklarını iletişim işleme harcamak yerine hesaplama için serbest bırakmayı içerir.Sonuç olarak daha yüksek genel uygulama verimi ̇ tümüyle on-board anahtar yönetimi gerektirmeden.
- Büyük ölçekli AI ve ML kümeleri- GPU tabanlı sistemler, UFM orkestrasyonu ile yüzlerce veya binlerce düğüm arasında merkezi bir kumaş yönetimi ve telemetri gerektirir.
- Hiperskala Veri MerkezleriUFM aracılığıyla en yüksek verimlilik ve birleşik kontrol için yönetilen Fat-tree, DragonFly + ve çok boyutlu torus topolojileri.
- Yüksek Performanslı Bilgisayar (HPC)Araştırma laboratuvarları, ulusal laboratuvarlar ve dış kumaş yöneticilerinin gelişmiş izleme ve otomasyon yetenekleri sağladığı üniversiteler.
- Kurumsal ve Bulut Hizmetleri SağlayıcılarıGelişmiş telemetri ve öngörü analizi ile birden fazla anahtar kumaşında birleşik kontrol düzlemini gerektiren ortamlar.
- Merkezi Yönetimle Top-of-Rack (ToR)Ürün genelinde görünürlük ve otomatik tedarik ile yüksek yoğunluklu 100Gb/s yaprak bağlantısı.
MSB7890‐ES2F, NVIDIA ConnectX‐5, ConnectX‐6 ve ConnectX‐7 InfiniBand adaptörleri ve BlueField DPU aileleri ile sorunsuz bir şekilde çalışır.Önceki InfiniBand hızlarıyla geriye dönük uyumludur (EDR), FDR, QDR), yatırım korumasını ve sorunsuz göç yollarını sağlar. Diğer NVIDIA SB7800 ve Quantum serisi anahtarlarıyla tamamen birlikte çalışır. Yönetim için,anahtar NVIDIA Unified Fabric Manager (UFM) platformu aracılığıyla kontrol edilecek şekilde tasarlanmıştır, kapsamlı bir kumaş temini, izleme ve öngörüsel sorun giderme sağlar veya herhangi bir standart uyumlu InfiniBand Alt Ağ Yöneticisi (OpenSM, vb.) tarafından yönetilebilir.İşletim sistemi desteği tüm ana Linux dağıtımlarını (RHEL) içerir, Ubuntu, Rocky Linux, SuSE) ve InfiniBand yığını ile Windows Server.
| Parametreler | Ayrıntılar |
|---|---|
| Model Numarası | MSB7890-ES2F |
| Limanlar ve Hız | 36 QSFP28 bağlantı noktası; 100Gb/s. |
| Toplam Çıkarım | 7.2 Tb/s engelleme |
| Gecikme Değiştirme | Ultra-düşük (tipik olarak 130n altındadır) |
| Yönetim | NVIDIA UFMTM veya OpenSM aracılığıyla yönetilmemiş |

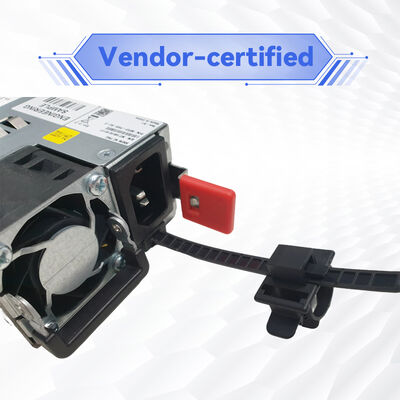

| Güç kaynağı | 1 + 1 fazladan sıcak değişken, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR sertifikalı |

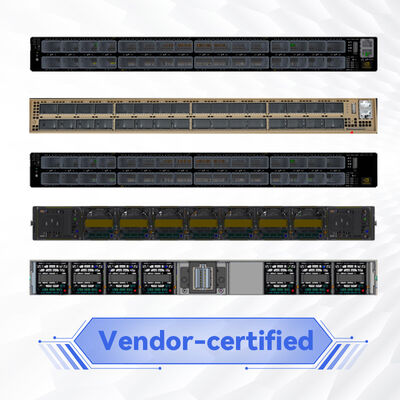

| Soğutma | Sıcak değiştirilebilir fanlar; P2C (port-to-power) hava akışı MSB7890-ES2F |
| Yönetim Limanları | 1x RJ45, 1x RS232 (konsol), 1x USB |
| Boyutlar (HxWxD) | 1.7 x 16.85 x 27.0 inç (43.6 x 433.2 x 590.6 mm), 1U |
| Ağırlık | 11.978 kg (26.4 lbs) |
| Çalışma sıcaklığı | 0°C - 45°C |
| Sertifikalar | CE, FCC, VCCI, ICES, RCM, RoHS, CS, cTUVus, CU |
| Garanti | 1 yıllık sınırlı donanım garantisi (uzantılabilir seçenekler mevcut) |
| Sipariş edilebilir parça numarası (OPN) | Açıklama | Hava akışı | Yönetim |
|---|---|---|---|
| MSB7890-ES2F | 100Gb/s InfiniBand 1U anahtarı, 36 QSFP28 portu, çift AC PSU, standart derinlik, P2C hava akışı, ray kit | P2C (Port to Power) | Yönetilmemiş (UFM hazır) |
| MSB7890-ES2R | C2P hava akışı ile yukarıdaki gibi (güç-port) | C2P (Power to Port) | Yönetilmemiş (UFM hazır) |
| MSB7800-ES2F | Yönetilen varyant, P2C hava akışı, gemideki alt ağ yöneticisi, MLNX-OS | P2C | Yönetilen (MLNX-OS) |
| MSB7800-ES2R | Yönetilen varyant, C2P hava akışı, gemideki alt ağ yöneticisi, MLNX-OS | C2P | Yönetilen (MLNX-OS) |
| MSB7880-ES2F | 100Gb/s InfiniBand yönlendiricisi, P2C hava akışı, geçit işlevselliği | P2C | Yönetilen |
| MSB7880-ES2R | 100Gb/s InfiniBand yönlendiricisi, C2P hava akışı, geçit işlevselliği | C2P | Yönetilen |
UFM üzerinden merkezi bir kumaş yönetimi gerektiren büyük ölçekli dağıtımlar için MSB7890-ES2F (P2C hava akışı) ideal seçimdir. Arka-ön soğutma tasarımları için MSB7890-ES2R'yi seçin.Yönetilen varyasyonlar (MSB7800) daha küçük kümeler veya on-board Subnet Manager gerektiren bağımsız dağıtımlar için uygundur..
- Merkezi Kumaş YönetimiNVIDIA UFM'i tüm yapı boyunca birleşik görünürlük, otomasyon ve öngörü analizi için kullanın. Büyük ölçekli dağıtımlar için idealdir.
- Üstün ROI1U'daki yüksek port yoğunluğu, anahtar sayısını ve kablolama karmaşıklığını azaltır ve sermaye harcamalarını azaltır.
- Enerji verimliliği- ATIS ağırlıklı ölçüm ile endüstri lideri güç verimliliği (122W tipik); dinamik güç ölçeklendirilmesi işletme maliyetlerini azaltır.
- SHARPTM Hızlandırma- Ev sahibi CPU döngülerini tüketmeden 10 kat daha hızlı toplu iletişim, hesaplama kullanımını en üst düzeye çıkarır.
- Ölçekte IT Karmaşıklığının AzaltılmasıYüzlerce veya binlerce anahtar arasında birleşik yönetim düzlemi operasyonları basitleştirir ve idari genel masrafları azaltır.
- Gelişmiş Telemetri ve AnalizUFM entegrasyonu, gerçek zamanlı ağ telemetri, öngörüsel sorun giderme ve AI destekli siber istihbarat sağlar.
- Yatırım Koruması- Geçmiş InfiniBand nesilleri ile geriye dönük uyumlu, mevcut altyapı yatırımlarını korur.
Starsurge Group, satış öncesi mimari danışmanlık, kavram kanıtlaması testi ve küresel lojistik de dahil olmak üzere NVIDIA Mellanox anahtarları için son-son yaşam döngüsü hizmetleri sunar.Deneyimli teknik ekibimiz uzaktan sorun giderme sunuyorUFM dağıtımları için, platform yapılandırması, entegrasyon ve eğitim için profesyonel hizmetler sunuyoruz.Garanti uzatma seçenekleri ve talep üzerine 24x7 öncelikli destekEMEA, Amerika ve APAC bölgeleri için çok dilli destek, görev kritik dağıtımlar için hızlı yanıt sağlamaktadır.
- Çevre çalışma sıcaklığının 0°C ile 45°C arasında kalmasını sağlamak; rafın uygun havalandırılmasını sağlamak.
- Sadece NVIDIA uyumluluk kılavuzunda listelenen nitelikli QSFP28 optik veya DAC kablolarını kullanın.
- Hava akışı yönü: MSB7890-ES2F P2C (port-to-power) kullanır ‡ raf soğutma şemasının ön-arka hava akışıyla eşleştiğini doğrulayın.
- Güç kaynağı uygun AC voltajına (100-240VAC) topraklama ile bağlanmalıdır.
- Dış Alt Ağ Yöneticisi (UFM, OpenSM veya diğer) kumaş başlangıç ve yönetimi için dağıtılmalıdır.
- Ön ve arka hava akışı için yeterli boşluk sağlayın (en az 6 inç önerilir).
- Ağırlığı yaklaşık 12 kg ‡ rak montajı için uygun mekanik kaldırma kullanın.
Hong Kong Starsurge Group Co., Limited, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. 2008 yılında kurulmuştur,Şirket, ağ anahtarları da dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet veriyorDeneyimli bir satış ve teknik ekibinin desteğiyle Starsurge, hükümet, sağlık,Üretim, eğitim, finans ve girişim.
Müşteriye öncelik veren bir yaklaşımla, Starsurge güvenilir kaliteye, duyarlı hizmete ve özel çözümlere odaklanır.özel yazılım geliştirme, ve çok dilli destek ̇ müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmasına yardımcı olmak.

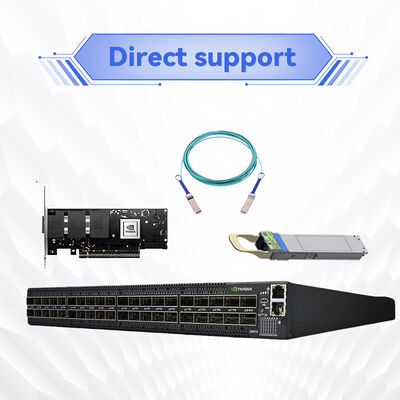

| Bileşen | Desteklenen Modeller / Tipler |
|---|---|
| Adaptörler | NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kablolar ve Optik | QSFP28 DAC (pasif 3 metreye kadar, aktif 5 metreye kadar), AOC, optik alıcılar (SR4, LR4, ER4) |
| İşletim Sistemleri | Linux (RHEL 7/8/9, Ubuntu 18.04/20.04/22.04, Rocky Linux, SuSE), Windows Server 2016/2019/2022 ile InfiniBand yığını |
| Yönetim Platformu | NVIDIA UFM, OpenSM, diğer standartlara uygun alt ağ yöneticileri |
| Topoloji Desteği | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly, Clos |
- Hava akışının yönünü doğrulayın: MSB7890-ES2F P2C (port-to-power) kullanır.
- Kablo türünü doğrulayın: QSFP28 DAC veya uzaklık gereksinimlerine göre optik alıcılar.
- Güç girişini kontrol edin: C13/C14 konektörleri ile çift redundant AC.
- Rack derinliği 27 inç (standart derinlik) desteklediğinden emin olun.
- Dış Alt Ağ Yöneticisi için plan: Fabrik çalışması için gerekli olan UFM lisansı veya OpenSM dağıtımı.
- Gelişmiş telemetri ve analitik özelliklere ihtiyaç duyulduğunda UFM yazılım lisans gereksinimlerini doğrulayın.
- Uygulama yığınındaki SHARP TM desteğini onaylayın (NCCL, SHARP eklentisi ile OpenMPI).
