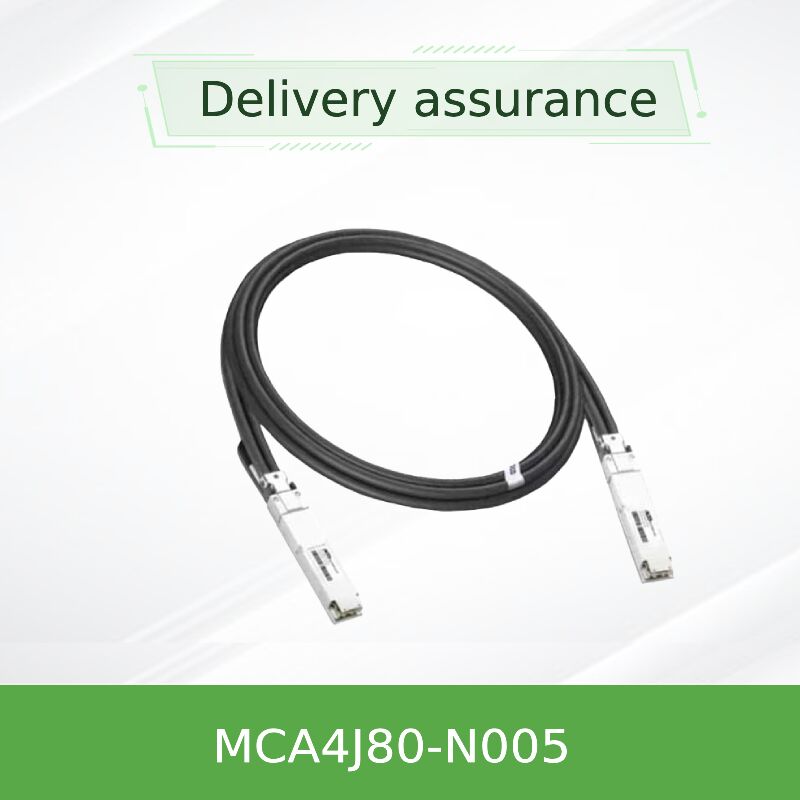

NVIDIA MCA4J80-N005 800Gb/s Çift Bağlantı Noktalı OSFP - 2x400Gb/s OSFP InfiniBand Aktif Bakır Kablo (ACC)
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCA4J80-N005 (980-9I602-00N005) |
| Belge: | MCA4J80-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox DAC kablosu | kablo uzunluğu: | 5 metre |
| İsim: | Mellanox DAC Kablosu Aktif Bakır Kablosu IB İkiz Port NDR 800GB/S OSFP 5 Metre MCA4J80-N005 | Anahtar kelime: | Mellanox DAC kablosu |
Ürün Açıklaması
NVIDIA MCA4J80-N005 800Gb/s Çift Bağlantı Noktalı OSFP - 2x400Gb/s OSFP InfiniBand Aktif Bakır Kablo (ACC)
Yüksek yoğunluklu NDR bağlantısı | 5 metre menzil | Ultra düşük gecikme | Uç başına 1.5W
NVIDIA MCA4J80-N005, InfiniBand NDR ve Ethernet ortamları için tasarlanmış 800Gb/s çift bağlantı noktalı OSFP Aktif Bakır Kablo'dur. 8 adet 100G-PAM4 modülasyon kanalından yararlanarak, anahtar-anahtar ve anahtar-DGX H100 bağlantıları için ideal olan 2x400Gb/s toplam bant genişliği sunar. 26AWG iletkenler ve optimize edilmiş eşitleme ile bu 5m ACC, pasif DAC'ler ve optik çözümler arasındaki boşluğu doldurarak, yoğun veri merkezleri için düşük güç, düşük maliyet ve sağlam sinyal bütünlüğü sağlar.
Ürün Genel Bakışı
NVIDIA MCA4J80 serisi, yeni nesil NDR InfiniBand ve Spectrum-4 Ethernet ağları için 800Gb/s çift bağlantı noktalı OSFP Aktif Bakır Kablolar sunar. MCA4J80-N005 (5 metrelik varyant), her iki uçta entegre ön-vurgu eşitleyici IC'lere sahip daha kalın 26AWG bakır çiftlerini kullanır, bu da son derece düşük gecikme ve yalnızca 26AWG konektör başına 1.5W güç tüketimini korurken pasif DAC limitlerinin ötesinde güvenilir iletime olanak tanır. Her kablo, sinyal gürültüsünü ve geri yansımaları azaltmak için fabrika ayarlı olarak gelir ve EEPROM, ana sisteme tam ürün tanımlama ve teşhis verileri sağlar. Daha kısa mesafeler için (<3m), NVIDIA pasif DAC alternatifleri sunar; ACC serisi 3m, 4m ve 5m bağlantılar için performansı optimize eder.
Ana Özellikler
- 800Gb/s toplam bant genişliği – çift bağlantı noktalı OSFP - 2x400Gb/s OSFP, bağlantı başına 8 hat @ 100G-PAM4.
- 5 metrelik menzil (26AWG) – üst raf ve bitişik raf bağlantıları için idealdir.
- Ultra düşük güç – uç başına maksimum 1.5 Watt, aktif optik kablolardan önemli ölçüde daha düşük.
- Sıcak takılabilir ve RoHS uyumlu – LSZH kılıf, halojensiz, kurşunsuz.
- Protokolden bağımsız çalışma – bağlı anahtara bağlı olarak InfiniBand veya Ethernet için otomatik olarak yapılandırılır.
- Sağlam sinyal bütünlüğü – entegre eşitleyici ve uzunluğa göre ayar, yansımaları ve ISI'yi azaltır.
- I²C yönetim arayüzü – SFF-8636 tabanlıdır, gerçek zamanlı kablo durumu ve tanımlama sağlar.
- Çalışma sıcaklığı 0°C ila +70°C – kurumsal ve bulut veri merkezi ortamları için uygundur.
Teknoloji ve Tasarım
MCA4J80-N005, NVIDIA'nın Aktif Bakır Kablo (ACC) ailesine aittir – pasif bakır kablolamayı aktif eşitleme devresiyle birleştiren hibrit bir tasarımdır. Pasif DAC'lerin aksine, ACC, bakırın daha uzun mesafelerdeki yüksek frekans kayıplarını telafi eden her konektör yuvasına bir ön-vurgu eşitleyici IC entegre eder. Bu, InfiniBand NDR spesifikasyonlarına uygun hata oranlarını korurken 5m'ye kadar mesafelere olanak tanır. Hat başına 100G-PAM4 modülasyonu spektral verimliliği en üst düzeye çıkarır ve çift bağlantı noktalı OSFP form faktörü, tek bir 800Gb/s bağlantı noktasının iki bağımsız 400Gb/s bağlantı noktasına bağlanmasını sağlayarak Quantum-2 anahtarlarına veya DGX H100 sistemlerine bağlantıları basitleştirir. NVIDIA'nın titiz kablo testleri, kutudan çıktığı anda dayanıklılık, düşük ekleme kaybı ve mükemmel çapraz konuşma izolasyonu sağlar.
Tipik Dağıtımlar
- Quantum-2 InfiniBand anahtar - Quantum-2 anahtar – yaprak/omurga düğümleri arasında 5m'ye kadar engelsiz NDR ağları oluşturma.
- Quantum-2 anahtar - DGX H100 / HGX H100 sistemleri – yüksek verimli ve düşük gecikme gerektiren GPU kümeleri için doğrudan bağlantı.
- Spectrum-4 Ethernet anahtar - anahtar veya sunucu yükseltmeleri – AI/ML arka uç ağları için 800Gb/s Ethernet dağıtımları.
- Yüksek performanslı bilgi işlem (HPC) ve depolama ayrıştırma – raflar içinde güvenilir noktadan noktaya bağlantılar.
Uyumluluk
MCA4J80-N005 ACC, NVIDIA Quantum-2 InfiniBand anahtarları, Spectrum-4 Ethernet anahtarları ve DGX H100 sunucu platformlarıyla tam uyumludur. Ayrıca, OSFP MSA Rev. 1.12 ve SFF-8636 yönetim arayüzünü takip ederek 800G NDR veya 2x400G ayırma modlarını destekleyen herhangi bir standart OSFP yuvasıyla çalışır. Kablo, anahtar tarafına bağlı olarak bağlantı protokolünü (InfiniBand veya Ethernet) otomatik olarak algılar, manuel yapılandırma gerektirmez. Eski 400G veya 200G ortamları için adaptör veya pasif DAC seçenekleri için NVIDIA temsilcinizle iletişime geçin.
Uyumluluk Matrisi
| Platform / Anahtar Ailesi | Bağlantı Noktası Türü | Desteklenen Hız | Nitelikli Uzunluk |
|---|---|---|---|
| NVIDIA Quantum-2 QM9700 / QM9790 | OSFP 800G NDR | 800Gb/s (2x400G ayırma) | 5m |
| NVIDIA Spectrum-4 SN5600 / SN5700 | OSFP 800G Ethernet | 800Gb/s | 5m |
| NVIDIA DGX H100 (8-GPU) | OSFP 400G (çift bağlantı noktalı) | Kablo başına 2x400Gb/s | 3m (düz/kanatlı) ve 5m |
| Üçüncü taraf 800G anahtarlar (OSFP MSA) | OSFP | 800G / 2x400G | Doğrulama ile danışın |
Teknik Özellikler
| Parametre | Özellik (MCA4J80-N005) |
|---|---|
| Ürün Adı | NVIDIA Aktif Bakır Kablo, InfiniBand çift bağlantı noktalı NDR, 800Gb/s'ye kadar, OSFP, 5m |
| Sipariş Kodu | MCA4J80-N005 |
| Veri Hızı | 800Gb/s (bağlantı başına 8 hat @ 100G-PAM4; toplam 2x400Gb/s) |
| Konnektör Tipi | Çift bağlantı noktalı OSFP - 2x OSFP (aktif bakır) |
| Kablo Uzunluğu | 5 metre (≥2m için uzunluk ±50 mm tolerans) |
| Tel Ölçüsü | 26 AWG, 2x8 çift |
| Dış Çap | 8.9 ±0.03 mm |
| Minimum Bükülme Yarıçapı (Tek) | 5x kablo çapı (~44.5 mm) |
| Minimum Bükülme Yarıçapı (Tekrarlanan) | 10x kablo çapı (~89 mm) |
| Güç Kaynağı Voltajı | 3.135V – 3.465V (nominal 3.3V) |
| Uç Başına Maksimum Güç | 1.5 W |
| Çalışma Kılıf Sıcaklığı | 0°C ila +70°C |
| Depolama Sıcaklığı | -40°C ila +85°C |
| Bağıl Nem (Çalışma) | 5% ila 85% (yoğuşmasız) |
| Karakteristik Empedans | Nominal 100 Ω (90-110 Ω aralığı) |
| Yasal Uyumluluk | RoHS, REACH, CE, FCC Sınıf A, UKCA, VCCI, RCM, TUV, CB |
| Kılıf Malzemesi | LSZH (Düşük Duman Sıfır Halojen) |
| Sıcak Takılabilir | Evet, OSFP MSA uyumlu |
Seçim Kılavuzu – MCA4J80 Serisi
| Sipariş Kodu | Uzunluk | AWG | Açıklama / Özel Özellik |
|---|---|---|---|
| MCA4J80-N003 | 3m | 30 AWG | Standart düz kablo, 800Gb/s ACC |
| MCA4J80-N004 | 4m | 30 AWG | Genişletilmiş menzil, 30AWG yapı |
| MCA4J80-N005 | 5m | 26 AWG | 5m için daha kalın ölçü, anahtar-anahtar için optimize edilmiştir |
| MCA4J80-N003-FLT | 3m | 30 AWG | DGX H100 boşluğu için düz üst varyant |
| MCA4J80-N003-FTF | 3m | 30 AWG | Düzden kanatlıya, özel mekanik form faktörü |
Pasif DAC ve Aktif Optik Kablolara Göre Avantajları
- Maliyet Etkin: Aktif optik kablolardan (AOC) daha düşük maliyetli, pasif DAC'lerden daha uzun menzil sunar.
- Minimum gecikme: Analog eşitleme sayesinde mikro saniyenin altında gecikme, protokol yeniden zamanlaması yok.
- Güç verimliliği: Uç başına 1.5W, optik modüller için tipik 3-5W'a karşılık.
- Güvenilirlik: Optik kirlenme sorunu yok, yüksek titreşimli ortamlarda sağlam.
- Dağıtım basitliği: Standart bakır kullanımı, temizlik veya polarite endişesi yok.
Hizmet ve Destek
Hong Kong Starsurge Group Co., Limited, NVIDIA ağ çözümleri için tam tedarik zinciri ve teknik destek sağlar. Ekibimiz yapılandırma doğrulaması, uyumluluk kontrolleri ve satış sonrası RMA hizmetleri konusunda yardımcı olur. Toplu fiyatlandırma, kablo uzunluğu önerileri ve mevcut InfiniBand/Ethernet ağlarıyla entegrasyon için ağ donanımı uzmanlarımızla iletişime geçin. Bölgesel depolardan hızlı sevkiyat ile küresel teslimat sunuyoruz.
Sıkça Sorulan Sorular (SSS)
- S: MCA4J80-N005 standart 400G QSFP bağlantı noktalarıyla uyumlu mu?
C: Hayır, OSFP konektörleri kullanır. 400G QSFP bağlantı noktaları için QSFP112 veya OSFP-QSFP adaptörlerini düşünün; bu kablo, 800G veya 2x400G ayırma modlarını destekleyen yerel OSFP yuvaları için tasarlanmıştır. - S: ACC ve DAC arasındaki fark nedir?
C: Pasif DAC'de aktif elektronik yoktur; ACC, sinyal bütünlüğünü ve ultra düşük gecikmeyi korurken 5m'ye kadar uzunluğu uzatmak için eşitleyici IC'ler içerir. - S: Kablo hem Ethernet hem de InfiniBand'ı destekliyor mu?
C: Evet. ACC firmware, bağlantı protokolünü otomatik olarak algılar – hem InfiniBand NDR hem de Ethernet (800GbE'ye kadar) ile çalışır. - S: Bu kabloyu 5m'nin ötesinde anahtar-sunucu için kullanabilir miyim?
C: Maksimum derecelendirilmiş uzunluk 5m'dir; daha uzun mesafeler için aktif optik kablolar (AOC) veya optik alıcı-vericiler gereklidir. - S: Konektörün yakınında belirli bükülme yarıçapı kısıtlamaları var mı?
C: Evet, montaj bükülme yarıçapı (konektöre yakın) 10x kablo çapıdır. Performans düşüşünü önlemek için NVIDIA kablo yönetimi yönergelerini izleyin.
Kullanım Önlemleri ve ESD Yönergeleri
- Kabloları tutarken ve OSFP yuvalarına takarken daima ESD topraklı bilek kayışları kullanın.
- İletken hasarını önlemek için minimum bükülme yarıçapını aşmayın (tek: 5x çap; tekrarlanan: 10x çap).
- Kirlenmeyi önlemek için kurulum yapılana kadar koruyucu toz kapakları yerinde kalmalıdır.
- Kablo kılıfına çekmeyin veya aşırı gerilim uygulamayın; uygun kablo yönetimi braketlerini kullanın.
- Güvenilir eşitleyici performansını sağlamak için belirtilen kılıf sıcaklığı (0°C ila +70°C) içinde çalıştırın.
Alıcı Kontrol Listesi – MCA4J80-N005
- ✓ Anahtar bağlantı noktası türünü onaylayın: OSFP 800G NDR veya 2x400G ayırma özelliği.
- ✓ Gerekli kablo uzunluğunu doğrulayın: Bu ACC varyantı için maksimum 5m.
- ✓ Çalışma ortamı sıcaklık aralığını kontrol edin (0-70°C kılıf sıcaklığı).
- ✓ Raflarda yeterli bükülme yarıçapı alanını sağlayın (≥45mm tek bükülme).
- ✓ DGX H100 bağlantıları için, 3m için düz üst varyantın (MCA4J80-N003-FLT) gerekip gerekmediğini doğrulayın; 5m için standart N005, uygun yönlendirme ile uyumludur.
