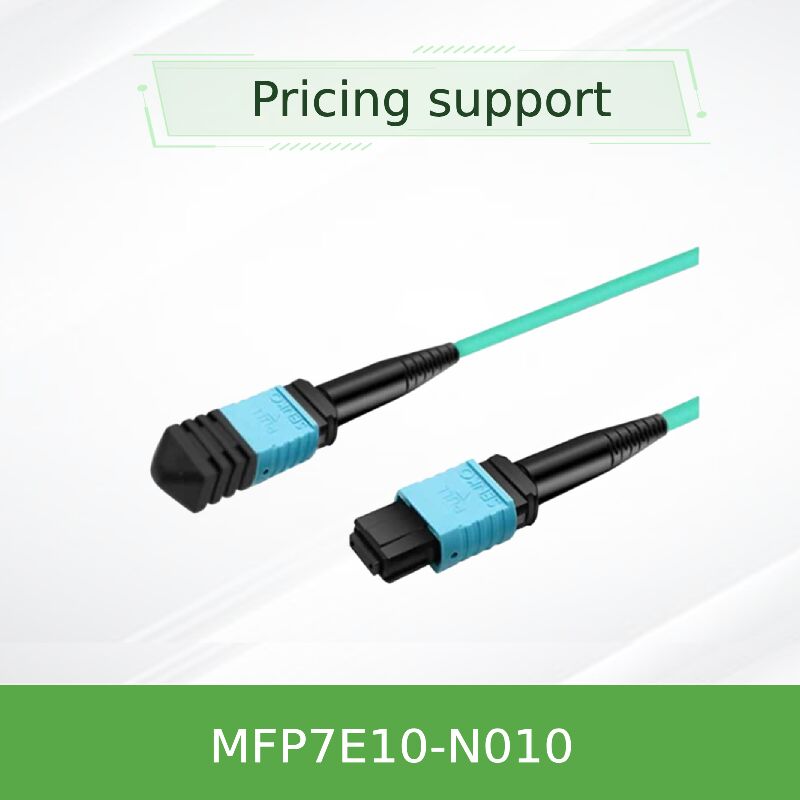

NVIDIA MFP7E10-N010 10m MPO12/APC Multimode Kablo 800G InfiniBand
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N010 |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Pasif Fiber Kablo | kablo uzunluğu: | 10 Metre |
| Modeli: | MFP7E10-N010 | İsim: | Mellanox AOC MFP7E10-N010 Pasif Fiber Kablo MMF MPO12 APC - MPO12 APC 10m |
| Anahtar kelime: | Mellanoks kablosu | ||
Ürün Açıklaması
NVIDIA MFP7E10-N010
MPO12/APC çok modlu fiber kablosu
400G/800G InfiniBand ve Ethernet için yüksek yoğunluklu pasif optik bağlantı. İki portlu OSFP anahtarlarını doğrudan OSFP veya QSFP112 adaptörlerine bağlar.
Ürün Genel Görünümü
NVIDIA MFP7E10-Nxxx serisi, yüksek performanslı veri merkezlerindeki kısa menzilli bağlantılar için tasarlanmış pasif bir MPO‐12/APC-MPO‐12/APC multimode fiber kablosudur.MFP7E10-N010(10 metrelik varyant), polarite tersine dönüştürme adaptörleri olmadan doğrudan bağlı bakır/optik bağlantıyı sağlamak için B Tipi çapraz topolojide sekiz aktif lif kullanır.8 derecelik açılı fiziksel temas (APC) ile cilalanmış, geri yansımalar en aza indirilmiş, PAM4 modülasyonu için 800Gb/s'ye kadar sinyal bütünlüğü sağlanmıştır.
Her kablo Telcordia GR-1435'e fabrika testinden geçirildi ve 0 ila 70°C arasında çalışma sıcaklıklarını destekler.yüksek yoğunluklu anahtarlar ve GPU kümeleri için uygundur10 metrelik bağlantılar için, kablo uygun maliyetli OM3 fiber kullanıyor.
Temel Bilgiler
- Parça numarası:MFP7E10-N010 (10m), aynı zamanda N003/N005/N007 ile N050 arasında
- Elyaf türü:Multimod 50/125μm OM3 (10m için standart)
- Bağlantı:MPO-12/APC dişi, yeşil kaplama, 8° açılı cilalama
- Ekleme kaybı (max):≤ 0,354 dB (0,35 + 0,0004*10)
- Geri dönüş kaybı:≥35 dB
- Minimum bükme yarıçapı:30 mm (dinamik / statik)
- OM3 için maksimum erişim:30m (iki yama paneli ile); OM4 30m'den fazla tavsiye edilir
Neden MPO‐12/APC?
Köşede cilalanmış konektörler, yüksek hızlı alıcılarda lazer performansını bozacak geri yansımayı bastırır.APC, şerit başına 50G PAM4'te güvenilir bir işleyişe olanak tanır.Yeşil NVIDIA kablosu, APC uyumluluğunu hızla tanımlar ve eski mavi kablosu UPC kablolarıyla uyumsuzluğu önler.
B tipi çapraz araç:Bir ucundaki şerit 1, karşı ucundaki şerit 12 ile bağlantılıdır. 4 şeritli Tx/Rx çiftlemesi için ideal, dış çapraz kablolar olmadan.
Teknoloji ve Sinyal Bütünlüğü
800G DR8 / 400G DR4 mimarileri için tasarlanmış olan her kablo, çapraz bir pinout'ta düzenlenmiş 8 multimod lif içerir. 8 derecelik APC arayüzü optik geri dönüş kaybını >35dB'ye düşürür,NVIDIA MMA4Z00-NS (iki portlu OSFP) gibi yüksek baud oranlı alıcılar için kritikPasif tasarım sıfır güç tüketir ve gecikme getirmez, bu da NDR InfiniBand kumaşlarında anahtar-geçiş veya anahtar-geçiş-DPU bağlantıları için idealdir.
Sıkı son yüz geometri testleri ve IL/RL doğrulamaları, her kablonun modern 800G Ethernet ve NVLink kumaş uzantılarının sıkı gereksinimlerini karşıladığını sağlar.
Tipik Görevler
- Çift portlu OSFP 800Gb/s anahtarlarını (örneğin Quantum-2) 10 metre raf aralığı içinde ConnectX-7 ağ adaptörlerine bağlamak.
- NVIDIA BlueField-3 DPU'larını (QSFP112 veya OSFP) bitişik raf pozisyonlarındaki üst raf anahtarlarına bağlamak.
- Kısa mesafeli OM3 bağlantıları gerektiren depolama sunucularındaki omurilik bağlantıları.
- Tek bir raf içinde veya bitişik raflar arasında multimod omurilik (OM3 için ≤30m).
Uyumluluk
MFP7E10‐N010, MPO‐12/APC dişi konektörlerini kabul eden ve Tip‐B pinout bekleyen herhangi bir alıcı veya sistemle çalışır.
- NVIDIA MMA4Z00-NS (iki portlu OSFP DR8, 800G)
- NVIDIA MMA4Z00-NS400 (tek portlu OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- InfiniBand NDR 400G/800G anahtarları ve ConnectX‐7 adaptörleri
- MPO-12 APC optik arayüzleri ile standart 400GbE anahtarları
Teknik özellikler
| Parametreler | Değer (MFP7E10-N010) |
|---|---|
| Ürün Türü | Pasif MPO‐12/APC multimode fiber kablosu, B tipi crossover |
| Uzunluk (nominal) | 10 metre; tolerans: +0.1/-0 m (L<5m) veya +2%×L/-0 (L≥5m) |
| Aktif lifler | 8 (4 Tx / 4 Rx yönü) |
| Kablo çapı | 3.0 ± 0.2 mm |
| Ceket malzemesi | Aqua LSZH / OFNR (düşük duman sıfır halogen, yükselme derecesi) |
| Fiber çekirdeği | 50/125 μm multimod (OM3 ≤30m için; OM4 >30m için) |
| Ekleme kaybı (max) | ≤ 0,354 dB (0,35 + 0,0004 * 10) |
| Geri dönüş kaybı (min) | 35 dB |
| Çalışma sıcaklığı | 0°C - 70°C |
| Depolama sıcaklığı | -40°C ila 85°C |
| Nitelikli nem | % 10 ~ % 85 (kondensasyona girmeyen) |
| Düzenleyici | RoHS, CE, FCC Sınıf A, CB, cTUVus, RCM, VCCI |
| Lazer sınıfı | Sınıf 1 (IEC 60825-1/2, 21 CFR 1040) |
Seçim Rehberi (MFP7E10-Nxxx Serisi)
| Sipariş bölüm numarası | Uzunluk | Fiber türü (standart) |
|---|---|---|
| MFP7E10-N003 | 3 m | OM3 |
| MFP7E10-N005 | 5 m | OM3 |
| MFP7E10-N007 | 7 m | OM3 |
| MFP7E10-N010 | 10 m | OM3 |
| MFP7E10-N015 | 15 m | OM3 |
| MFP7E10-N020 | 20 m | OM3 |
| MFP7E10-N025 | 25 m | OM3 |
| MFP7E10-N030 | 30 m | OM3 (OM4 isteğe bağlı) |
| MFP7E10-N035 | 35 m | OM4 |
| MFP7E10-N040 | 40 m | OM4 |
| MFP7E10-N050 | 50 m | OM4 |
Not: 30m'den fazla uzunluklar için, 50m'lik bir erişimi garanti etmek için OM4 fiber gerektirir. MFP7E10-N010, patch panelleri dahil olmak üzere 30 metreye kadar native 800G'yi destekleyen varsayılan olarak OM3 fiber ile gemiler.
NVIDIA optik kabloları için neden Starsurge'u seçtiniz?
- % 100 uyumlu ve test edilmiş:Her bir MFP7E10 kablosu gönderilmeden önce NVIDIA alıcıları ile doğrulanır.
- Stok ve hızlı yol:Popüler uzunluklar (3m, 5m, 10m, 20m, 30m, 50m) bölgesel depoda tutulur.
- Teknik destek:Satış öncesi uyumluluk kontrolü ve satış sonrası sorun giderme.
- Toplu fiyatlandırma ve etiketleme:Özel serileşme / büyük projeler için mevcut varlık etiketleri.
- Küresel nakliye:ABD, AB, APAC ve Orta Doğu'ya DDP/FedEx/UPS seçenekleri.
Hizmet ve Destek
Hong Kong Starsurge Group, üretim kusurlarına karşı 1 yıllık garanti ve 24 saatlik mühendislik yanıtı sunar.30m'den fazla yerleştirme veya özel hibrit kablolar için (MPO'dan duplex'e)Lütfen çözüm ekibimizle iletişime geçin.
Sıkça Sorulan Sorular
A: 30-50 metre arasındaki mesafeler için, OM4 varyantlarını (MFP7E10-N035'ten N050'ye kadar) öneririz.
A: Evet. Tipi B (çapraz) NVIDIA tarafından doğrudan 800G çift port OSFP'ye OSFP bağlantıları için gerekli olan standart kutupluktur.
A: MFP7E10 multimodaldır (MMF), MFP7E20 tek modaldır (SMF). ≤50m mesafeler için multimod maliyetle uygun; 50m'den fazla, MFP7E20 tek modlu kabloyu seçin.
C: Evet. Her çiftleşmeden önce MPO‐12/APC kuru temizleyici (örneğin, CLICK‐Clean veya IBC markası) kullanmanızı öneririz.
C: Evet, MFP7E10-N010 NVIDIA'nın 800G DR8 ve 400G DR4 bağlantıları için 10m içinde uyumluluk testini geçiyor.
Elde Etme Önlemleri
- Toz kapaklarını çıkarmayın.Bağlantı bozulmasının başlıca nedeni kirlenmedir.
- Her zaman hem kablo konektörü hem de alıcı optik kablosunu MPO-APC özel bir temizleyici kullanarak temizleyin.
- Kabloyu özellikle bağlantıların yakınında 30 mm'den daha sıkı bükmeyin.
- Asla MPO-APC (yeşil/eğimli) ile MPO-UPC (mavi/düz) karıştırmayın.
- Kablonun kendisi pasif olmasına rağmen, takılabilir alıcıları kullanırken standart ESD önlemlerine uyun.
