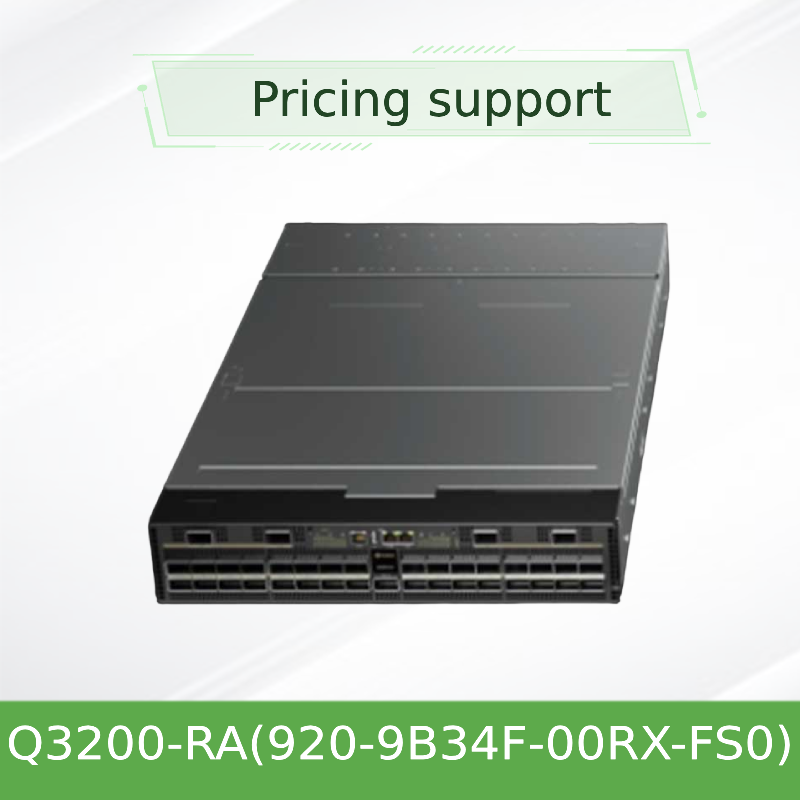

NVIDIA Q3200-RA 72 Bağlantı Noktalı 400 Gb/sn NDR InfiniBand Anahtar İkili Sistem
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | Q3200-RA (920-9B34F-00RX-FS0) |
| Belge: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | Q3200-RA (920-9B34F-00RX-FS0) | iletim hızı: | 800g |
|---|---|---|---|
| Limanlar: | 9-26gsm | İşlev: | LACP, istiflenebilir, VLAN desteği |
| Teknoloji: | İnfiniband | Maksimum Hız: | XDR |
| Taşıma Paketi: | Ambalaj | Şartname: | 43.6*433.2*590.6 mm |
| Ticari marka: | Mellanoks | ||
| Vurgulamak: | NVIDIA InfiniBand anahtarı 400 Gb/s,Mellanox NDR anahtarı 72 bağlantı noktası,Çift sistem ağ anahtarı Q3200-RA |
||
Ürün Açıklaması
NVIDIA Q3200-RA 72 Bağlantı Noktalı 400 Gb/sn NDR InfiniBand Anahtar İkili Sistem
Q3200-RA - 72 Bağlantı Noktalı NDR 400 Gb/s InfiniBand Çift Sistem Anahtarı
Yüksek yoğunluklu yapay zeka ve HPC kümeleri için tasarlandı. Q3200-RA, iki bağımsız 36 bağlantı noktalı Quantum-3 anahtarını kompakt 2U hava soğutmalı bir kasada birleştirir.
28,8 Tb/s Toplam Sistem Verimi
72 x 400 Gb/s Bağlantı Noktaları(2 x 36 bağımsız anahtar)
ASIC Teknolojisi:2x NVIDIA Quantum-3 (NDR 400 Gb/sn)
Form Faktörü:2U Rafa Montajlı • Hava soğutmalı • C2P Hava Akışı
Artıklık:6 adet Çalışırken Değiştirilebilir PSU • 12 adet Fan
Ürüne Genel Bakış
NVIDIA Quantum-3 Q3200-RAiki bağımsız 36 bağlantı noktalı NDR anahtarını tek bir 2U kasada paketleyen çift sistemli bir InfiniBand anahtar platformudur. NVIDIA'nın Quantum-3 ASIC'sinden yararlanarak, ultra düşük gecikme süresiyle bağlantı noktası başına 400 Gb/sn sunar. Uygun maliyetli yaprak omurga yapıları oluşturmak için ideal olan Q3200-RA, kuruluşların bağlantı noktası yoğunluğundan veya performansından ödün vermeden yapay zeka altyapılarını ölçeklendirmesine olanak tanır. İki anahtar düzleminin her biri bağımsız olarak çalışır ve kompakt bir form faktöründe fiziksel yedeklilik sunar.
Temel Özellikler
- Çift Sistem Mimarisi:Tek bir 2U kasada iki bağımsız 36 bağlantı noktalı NDR 400 Gb/s anahtar
- Yüksek Verim:28,8 Tb/s toplam sistem anahtarlama kapasitesi
- Ağ İçi Bilgi İşlem:NVIDIA SHARPv3 (Ölçeklenebilir Hiyerarşik Toplama ve Azaltma Protokolü) için tam destek
- Gelişmiş Yapı Yönetimi:NVIDIA UFM telemetrisi ve yapay zeka odaklı orkestrasyon için Özel Yapı Yönetim Bağlantı Noktası (FNM)
- Güvenilirlik:Yedekli, çalışır durumda değiştirilebilir 6 PSU ve Konektör-Güç (C2P) hava akışına sahip 12 fan ünitesi
Teknoloji ve Performans
Q3200-RA'nın içindeki iki anahtar modülünün her biri,NVIDIA Quantum-3 Anahtarı ASIC, düşük gecikme süreli 50 Gb/s SerDes (bağlantı noktası başına 4 şerit) kullanır. Anahtar, sıcak noktaları önlemek için uyarlanabilir yönlendirme, tıkanıklık kontrol algoritmaları ve çok kiracılı yapay zeka bulutları için performans izolasyonu özelliklerine sahiptir. Hızlandırılmış bilgi işlem işleri için GPU tarafından başlatılan iletişimi ve NVIDIA GPUDirect RDMA'yı destekler.
Optimize Edilmiş Topolojiler:Yağ Ağacı (Yaprak-Omurga), İnce Sinek, Yusufçuk+

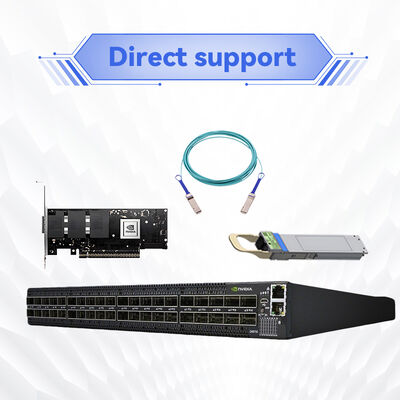

Uyumluluk Matrisi
| Bileşen Türü | Önerilen Modeller |
|---|---|
| Adaptör Kartları | NVIDIA ConnectX-7 (NDR 400 Gb/s), ConnectX-6 (HDR 200 Gb/s) |
| Kablolar (Pasif) | OSFP'den OSFP DAC'ye, OSFP'den 2x OSFP Ayırıcıya |
| Kablolar (Aktif) | OSFP Aktif Optik Kablolar (AOC), MPO Bağlantı Kabloları |
| Yönetim Yazılımı | NVIDIA UFM Platformu, UFM Yapay Zeka Telemetrisi |
Teknik Özellikler
| Parametre | Q3200-RA Teknik Özellikleri |
|---|---|
| Model Numarası | Q3200-RA (NVIDIA SKU: 920-9B38F-00RX-6S0) |
| Bağlantı Noktası Yoğunluğu | 72 NDR 400 Gb/s bağlantı noktası (2 bağımsız anahtar sistemi x 36 OSFP kafesi) |
| Form Faktörü | 2U Rafa Monte |
| Toplam Sistem Verimi | 28,8 TB/sn |
| Yönetim Bağlantı Noktaları | FNM (OSFP), 2x MGT (RJ45), Konsol (RJ45), USB 2.0 |

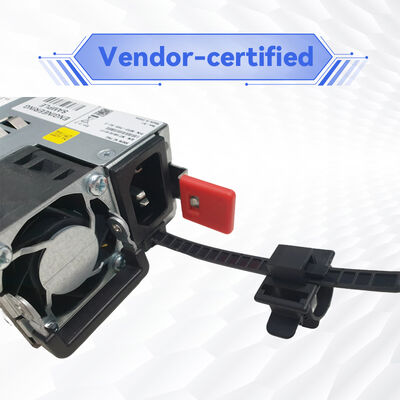

| Güç Kaynakları | 6 Çalışırken değiştirilebilir, 1500W AC (200-240V) veya 48V DC seçeneği |
| Soğutma | 12 Çalışırken değiştirilebilir fan ünitesi, Konektörden Güce (C2P) Hava Akışı (Önden Arkaya) |
| Boyutlar (YxGxD) | 3,4" x 17,2" x 30,5" (86,4 mm x 437 mm x 775 mm) |
| Ağırlık | Yaklaşık. 32 kg (6 PSU ile tam yüklü) |
| Çalışma Sıcaklığı | 0°C ila 40°C (optik modül kullanımına bağlı olarak) |
Özellikler doğrulamaya tabidir. Lütfen satış temsilcinizle tam konfigürasyonu onaylayın.
Alıcı Kontrol Listesi
- Ray Kiti Gerekli mi?Evet (Standart 2U kayar raylar)
- Hava Akış Yönü:C2P (Güç Konektörü). Soğuk koridorun iskele tarafında olduğundan emin olun
- Minimum İşletim Sistemi Sürümü:MLNX-OS 3.10.x veya üzeri
Servis ve Destek
- 1 Yıllık Standart Donanım Garantisi (3 veya 5 yıla uzatılabilir)
- NVIDIA Firmware Güncelleme Erişimi
- 7/24 Teknik E-posta ve Telefon Desteği
- DOA için 30 gün içinde Önceden Değiştirme
- Ücretsiz Dağıtım Danışmanlığı (toplu siparişler için)
Şirket Tanıtımı
Sertifikalı bir NVIDIA ağ ortağı olarak InfiniBand ve Ethernet anahtarlama çözümlerinin küresel dağıtımında uzmanız. Yapay zeka, HPC ve Bulut veri merkezlerine odaklanarak lojistik desteği, satış öncesi mühendislik ve kurumsal gereksinimlere göre özelleştirilmiş satış sonrası hizmet ile özgün donanım sağlıyoruz.
İlgili Ürünler
- NVIDIA Q3400-RA (4U 144 Bağlantı Noktalı XDR 800 Gb/s)
- NVIDIA ConnectX-7 NDR Adaptör Kartları
- NVIDIA Quantum-2 MQM9700 Serisi
- OSFP 400 Gb/s Pasif DAC ve AOC Kabloları
İlgili Kılavuzlar
- Q3200-RA ile Uygun Maliyetli Yaprak Sırtlı Kumaşlar Tasarlama
- Yapay Zeka Küme Yönetimi için NVIDIA UFM
- Veri Merkezlerinde C2P ve P2C Hava Akışını Anlamak
Sıkça Sorulan Sorular
S: Q3200-RA iki ayrı anahtar mı yoksa tek bir mantıksal anahtar mı?
C: İki adet fiziksel olarak bağımsız 36 bağlantı noktalı 400 Gb/s anahtar içerir. Aynı kasayı ve güç kaynaklarını paylaşırlar ancak ayrı yapı düzlemleri olarak çalışırlar.
S: Q3200-RA'yı omurga rolünde kullanabilir miyim?
C: Evet. Daha küçük kümelerdeki omurga rolleri veya daha büyük kumaşları bölmek için mükemmeldir. Çok geniş omurga katmanları için Q3400-RA (144 port) önerilir.
S: Tipik güç tüketimi nedir?
A: Pasif bakır kablolarla yaklaşık 1,5 kW, aktif optik modüllerle 4 kW'a kadar. Kesin değerler PSU yapılandırmasına bağlıdır.
S: Q3200-RA hizmet içi yazılım yükseltmesini destekliyor mu?
C: Evet, yedekli yönetim modülleriyle desteklenir. Lütfen belirli MLNX-OS sürümünde ayarlanan özelliği doğrulayın.
Önemli Uyarı
Bu ürün yalnızca profesyonel veri merkezi dağıtımı için tasarlanmıştır. NVIDIA onaylı ray kitleri ve güç kablolarıyla kullanın. Hava akışı yönü (C2P), rafınızın sıcak/soğuk koridor yapılandırmasına uygun olmalıdır. Teknik özellikler, garanti koşulları ve yazılım desteği bölgeye göre değişiklik gösterebilir. Sipariş vermeden önce kesin bilgi için lütfen satış temsilcinize danışın.
