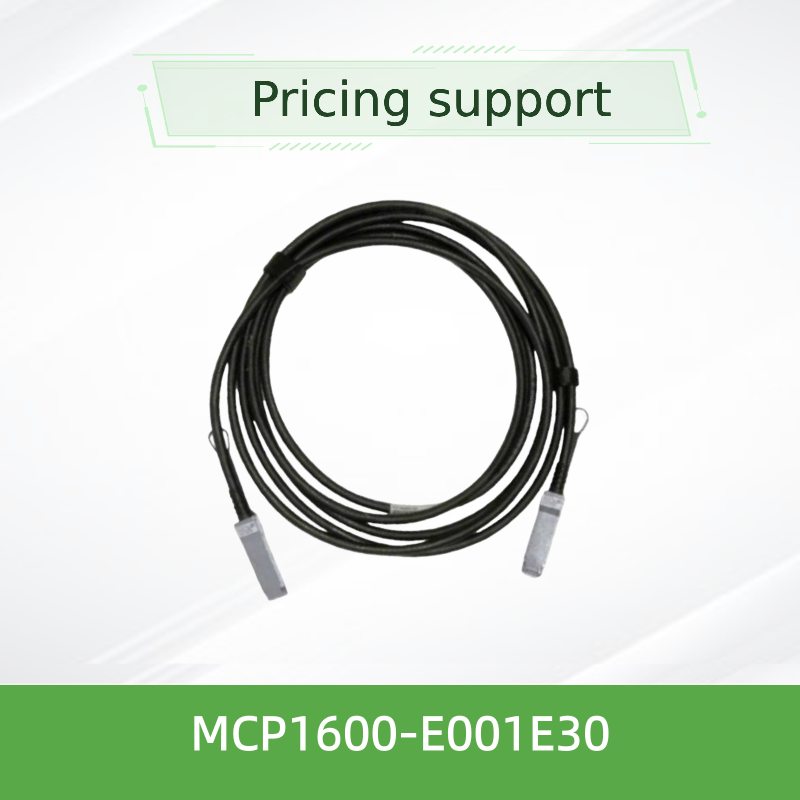

Mellanox MCP1600-E001E30 100Gb/s QSFP28 Pasif Bakır DAC
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP1600-E001E30 |
| Belge: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| tip: | Mellanox AOC kablosu | Kablo Uzunluğu: | 3 metre |
| İsim: | Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka | Anahtar kelime: | Mellanox DAC kablosu |
| Vurgulamak: | Mellanox QSFP28 DAC kablosu,100Gb/s pasif bakır kablo,Mellanox MCP1600-E001E30 DAC |
||
Ürün Açıklaması
Mellanox MCP1600-E001E30 100Gb/s QSFP28 Pasif Bakır DAC
InfiniBand EDR 1m / 30AWG SFF-8665. Kısa menzilli 100G bağlantı - pasif bakır, düşük güç, Bit Hata Hızı < 1E-15 Mellanox sistemleriyle. Top-of-rack ve sunucuya geçiş bağlantıları için idealdir.
- 100Gb/s veri hızı
- 3.3V tek güç kaynağı
- LSZH ceket & RoHS uyumlu
- Sıcak fişlenebilir
Ürün Genel Görünümü
Mellanox MCP1600‐E001E30, InfiniBand EDR ve Ethernet uygulamaları için tasarlanmış yüksek performanslı 100Gb/s QSFP28 doğrudan bağlanmış bakır (DAC) kablosudur.Bu pasif kablo bileşimi dört yüksek hızlı bakır çifti entegre, her biri 25Gb/s hızında çalışırken, 1 metre üzerinde toplam 100Gb/s bant genişliği sağlar.Veri merkezleri ve yüksek performanslı bilgisayar kümeleri içindeki kısa mesafeli bağlantılar için enerji tasarruflu çözüm.
Her bir QSFP28 portu, I2C yönetim arayüzü (SFF-8636 uyumlu) aracılığıyla okunabilen ürün yapılandırma verileri içeren yerleşik bir EEPROM içerir.Kablo en iyi sinyal bütünlüğünü sağlamak için titiz bir şekilde test edilir, dayanıklılık ve kutu dışı güvenilirlik.
Temel Özellikler
- Veri oranı- 100Gb/s (4×25Gb/s) kadar
- Uygunluk- SFF‐8665 QSFP28, SFF‐8636 I2C
- Güç- 0.1W tipik, 3.3V güç kaynağı
- Kürsü sıcaklığı- 0°C'den 70°C'ye kadar çalışır
- Bit Hata Hızı- < 1E- 15 (Mellanox sistemleri ile)
- Ceket- LSZH (Düşük Duman Sıfır Halogen)
- PCB- Kurşunsuz ve halogensiz
- Bend yarıçapı- 35.5mm (tek), 71mm (tekrar)
- Sıcak fişlenebilir- Canlı yerleştirmeyi destekler
- Çevre- RoHS uyumlu
Teknoloji ve Tasarım
MCP1600‐E001E30, sapma ve ekleme kaybını en aza indirmek için hassas eşleşen diferansiyel çiftlerle pasif bakır ikili eksenli teknoloji kullanır.Kablo yapısı, SFF‐8665 mekanik gereksinimlerini karşılayan sağlam bir dış ceket (LSZH) ve gerilme rahatlatıcı botları içerir.Her bir dizi 100Ω diferansiyel impedans için karakterize edilir ve yayılma gecikmesi için test edilir (tipik olarak 4.5 ns/m).Sonuç olarak sıfırın yakın gecikme ve minimum güç tüketimi - güç kısıtlı ortamlar için ideal bir seçim.
Tipik Görevler
- 100G EDR InfiniBand kumaşlarında sunucu bağlantılarına üst rak (ToR) geçiş
- Yüksek performanslı hesaplama (HPC) kümeleri ve GPU tabanlı sistemler
- Kısa menzilli bakır bağlantıları gerektiren veri merkezi yaprak omurilik mimarileri
- Depolama alanı ağları (SAN) ve NAS baş bağlantıları
- Deterministik düşük gecikmenin kritik olduğu test ve ölçüm ayarları
Uyumluluk
Platformlar ve Sistemler:
- Mellanox Spectrum® anahtarları
- Mellanox QuantumTM InfiniBand anahtarları
- NVIDIA® ConnectX® adaptörleri (EDR)
- NVIDIA BlueField® DPU'ları
- Endüstri standardı QSFP28 portları (100G Ethernet/EDR)
- QSFP28 kafesli sunucular (Intel, AMD, ARM tabanlı)
SFF‐8665 ve SFF‐8636'ya uygun olup, büyük ağ ekipman satıcılarıyla birlikte çalışabilmesini sağlar.
Özellik Tablosu
| Parametreler | Min. | Tipik | En fazla. | Birim |
|---|---|---|---|---|
| Güçlendirme voltajı (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Güç tüketimi | - Hayır. | 0.1 | - Hayır. | W |
| Çalışma dolabı sıcaklığı | 0 | - Hayır. | 70 | °C |
| Çalışma nispi nemliği | 5 | - Hayır. | 85 | % |
| Depolama sıcaklığı | -40 | - Hayır. | 85 | °C |
| Karakteristik impedans | 90 | 100 | 110 | Oh |
| Yayılma gecikmesi (bilgilendirici) | - Hayır. | 4.5 | - Hayır. | ns/m |
| Bir şerit başına veri oranı | - Hayır. | 25 | - Hayır. | Gb/s |
| Toplam veri oranı | - Hayır. | 100 | - Hayır. | Gb/s |
| Minimum bükme yarıçapı (tek) | 35.5 | - Hayır. | - Hayır. | mm |
| Minimum bükme yarıçapı (tekrarlayıcı) | 71 | - Hayır. | - Hayır. | mm |
* Elektriksel ve mekanik değerler Mellanox MCP1600 serisi veri sayfalarından elde edilmiştir.
Seçim Rehberi - MCP1600 Serisi
| Bölüm Numarası | Uzunluk | AWG | Açıklama |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 m | 30 | Pasif DAC, QSFP28, 100Gb/s EDR, siyah, LSZH |
| MCP1600-E00AE30 | 0.5 m | 30 | Pasif DAC, QSFP28, 100Gb/s EDR, siyah, LSZH |
| MCP1600-E01AE30 | 1.5 m | 30 | Pasif DAC, QSFP28, 100Gb/s EDR, siyah, LSZH |
| MCP1600-E002E30 | 2.0 m | 30 | Pasif DAC, QSFP28, 100Gb/s EDR, siyah, LSZH |
| MCP1600-E02AE26 | 2.5 m | 26 | Pasif DAC, QSFP28, 100Gb/s EDR, siyah, LSZH |
| MCP1600-E003E26 | 3.0 m | 26 | Pasif DAC, QSFP28, 100Gb/s EDR, siyah, LSZH |
| MCP1600-E004E26 | 4.0 m | 26 | Pasif DAC, QSFP28, 100Gb/s EDR, siyah, LSZH |
| MCP1600-E005E26 | 5.0 m | 26 | Pasif DAC, QSFP28, 100Gb/s EDR, siyah, LSZH |
✔ Daha uzun mesafeler için (2,5m-5m), sinyal bütünlüğünü korumak için 26 AWG ölçüm kullanılır.
Avantajlar
- Ultra düşük güç:0.1W tipik, soğutma ve enerji maliyetlerini azaltır.
- Maliyet etkinliği:Pasif tasarım optik alıcıları ortadan kaldırır.
- Kanıtlanmış güvenilirlik:Katı üretim testleri, kutu dışı performansını garanti eder.
- Kısa menzilli optimize edilmiş:5 metreye kadar raf içi bağlantılar için ideal.
- Ekolojik bilinçli:LSZH ceket, RoHS, halogensiz PCB.
Hizmet ve Destek
Hong Kong Starsurge Group Co., Limited, Mellanox ağ ürünleri için küresel teknik destek ve lojistik sağlar.ve satış sonrası RMA hizmetleri. MCP1600‐E001E30 bir1 yıllık sınırlı donanım garantisiToplu siparişler veya özel etiketleme için satış mühendislerimizle iletişime geçin.
Sıkça Sorulan Sorular
S: Bu kablo aktif mi pasif mi?
A: Pasif. Aktif sinyal koşullaması içermez, bu da düşük güç ve düşük gecikme sağlar.
S: Bu kabloyu 100G Ethernet anahtarlarıyla kullanabilir miyim?
C: Evet, QSFP28 MSA'ya uygun ve 100GbE ve InfiniBand EDR portları ile çalışır.
S: Bu seri için maksimum uzunluk nedir?
A: 26 AWG ile 5 metreye kadar (MCP1600-E005E26); E001E30 1 metre.
S: Sıcak fişlemeyi destekler mi?
A: Evet, QSFP28 konektörü sıcak takılabilir ve SFF‐8665 mekanik gereksinimlerini karşılar.
Önlemler ve Kullanım
- Sinyal bozulmasının önlenmesi için minimum viraj yarıçapını (35.5 mm tek, 71 mm tekrarlayan) geçmeyin.
- Belirtilen durum sıcaklık aralığı (0-70°C) ve nem (5-85% RH) içinde çalıştırılır.
- QSFP28 kafesinin yerleştirilmeden önce temiz ve kalıntılardan arınmış olduğundan emin olun.
- Sadece uyumlu 3.3V güç kaynağı ile kullanın; 3.6V'den yüksek bir gerilim hasara neden olabilir.
- Depolama için -40°C ile 85°C arasında anti- statik ambalajlarda saklanmalıdır.
Şirket Tanıtımı
Hong Kong Starsurge Group Co., LimitedTeknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır.Kablosuz erişim noktaları, kontrol cihazları, kablolar ve ilgili ekipman.
Deneyimli bir satış ve teknik ekip tarafından desteklenen Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi endüstrileri destekliyor.Ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat.ve müşterilerin verimli inşa yardımcı olan özel çözümler, ölçeklenebilir ve güvenilir ağ altyapısı.
Temel Bilgiler
- Veri hızı:100 Gb/s
- Uzunluk:1 metre
- Bağlantı:QSFP28 (SFF-8665)
- Kablo ölçer:30 AWG
- Ceket:LSZH, siyah
- Güç:0.1W
Uyumluluk Matrisi
- Mellanox Kuantum / Spektrum anahtarları
- NVIDIA ConnectX-5 / ConnectX-6 (EDR)
- 100G Ethernet QSFP28 portları
- SFF-8636'ya uygun
Alıcı Kontrol Listesi
- Değiştirici bağlantı noktası türünü onaylayın (QSFP28)
- Gerekli uzunluğu kontrol edin (1m = E001E30)
- Çalışma sıcaklık aralığını kontrol edin
- Tekrar garanti ve RMA politikası
