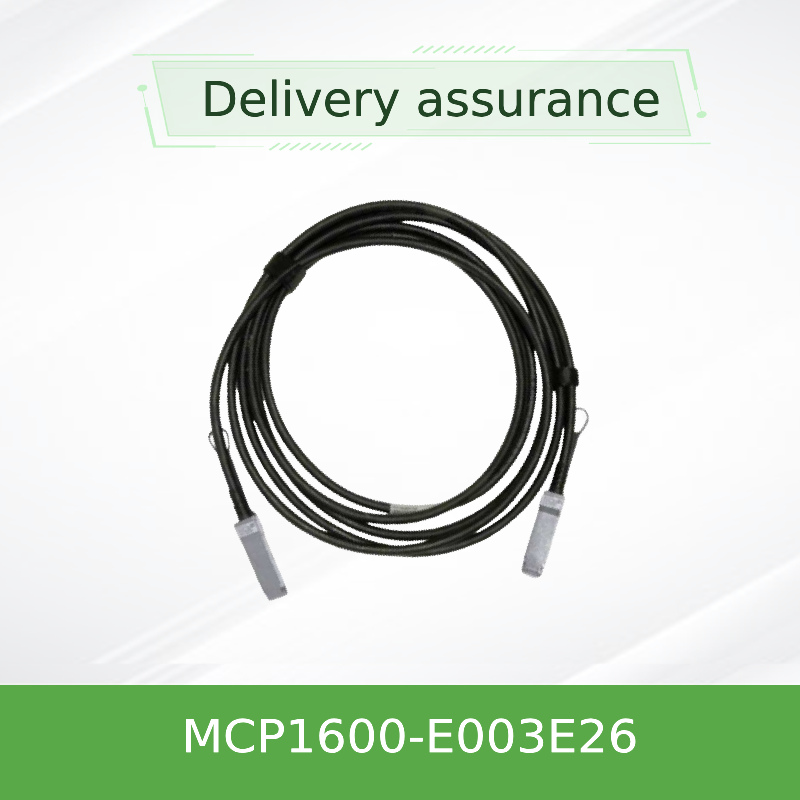

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Pasif DAC Kablosu 3m, 26 AWG, InfiniBand EDR & 100GbE Uyumlu

Ürün ayrıntıları:

Marka adı: Mellanox
Model numarası: MCP1600-E003E26
Belge: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 adet
Fiyat: Negotiate
Ambalaj bilgileri: Dıştaki kutu
Teslim süresi: Envantere dayalı
Ödeme koşulları: T/T
Yetenek temini: Proje/Parti ile Tedarik
En iyi fiyat İletişim

Detay Bilgi
Kullanılabilirlik: Stoklamak Garanti: 1 Yıl
Durum: Yeni ve orijinal Teknoloji: İnfiniband
Tip: Mellanox AOC kablosu Kablo Uzunluğu: 3 metre
İsim: Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka Anahtar kelime: Mellanox DAC kablosu
Vurgulamak:

Mellanox QSFP28 DAC kablosu 3m

,

100Gb/sn InfiniBand EDR kablosu

,

Nvidia 100GbE uyumlu DAC kablosu

Ürün Açıklaması

Mellanox MCP1600-E003E26 100 Gb/s QSFP28 Pasif DAC Kablosu – 3 m, 26 AWG, InfiniBand EDR ve 100 GbE Uyumlu
100 Gb/s QSFP28 DOĞRUDAN BAĞLANTI BAKIR KABLO
100 Gb/s InfiniBand EDR ve Ethernet için pasif DAC kablosu • 3 metre • 26 AWG • Düşük güç • Ultra düşük gecikme süresi
Veri Hızı 100 Gb/s'ye kadar
Bağlayıcı QSFP28'den QSFP28'e
Uzunluk 3,0 m (9,8 ft)
AWG 26
Tip Pasif Bakır
Parça Numarası MCP1600-E003E26
Üretici NVIDIA® / Mellanox®
Protokol InfiniBand EDR / 100GbE
Güç ≤ 0,1 W (pasif)
Sıcaklık Aralığı 0°C ila 70°C
Uyumluluk RoHS, SFF-8665, SFF-8636
Ceket LSZH (Düşük Duman Sıfır Halojen)
Ürüne Genel Bakış
Mellanox® MCP1600-E003E26100 Gb/s InfiniBand EDR ve Ethernet uygulamaları için tasarlanmış, yüksek performanslı, uygun maliyetli bir QSFP28 doğrudan takılan bakır (DAC) kablodur. Veri merkezleri ve yüksek performanslı bilgi işlem (HPC) ortamlarındaki kısa mesafeli ara bağlantılar için optik fibere güvenilir, güç açısından verimli bir alternatif sağlar.
Bu pasif bakır kablo düzeneği, her biri 25 Gb/s'ye kadar çalışan dört yüksek hızlı bakır çiftini birleştirerek 100 Gb/s'lik toplam veri hızı sağlar. Hiçbir aktif bileşen içermemesi, mümkün olan en düşük gecikmeyi ve sıfıra yakın güç tüketimini sunarak raf üstü (ToR) ve bitişik raf bağlantısı için idealdir.
Her QSFP28 konektörü, ana sistemin SFF-8636 uyumlu I²C yönetim arayüzü aracılığıyla okuyabileceği, ürün tanımlama ve konfigürasyon verilerini saklayan bir EEPROM içerir. Kablo çalışırken takılabilir, RoHS uyumludur ve dayanıklı bir LSZH (Düşük Duman Sıfır Halojen) kaplamaya sahiptir.
Temel Özellikler
  • 100 Gb/s'ye kadar toplam veri hızı
  • SFF-8665 uyumlu QSFP28 form faktörü
  • Pasif tasarım - aktif bileşen yok, sıfır ek güç tüketimi
  • Tek 3,3 V besleme gerilimi
  • Çalışma durumu sıcaklığı: 0°C ila 70°C
  • Kolay kurulum ve değiştirme için çalışırken takılabilir
  • Güvenlik için RoHS uyumlu ve LSZH ceket
  • SFF-8636 uyumlu I²C yönetim arayüzü
Teknoloji ve İnşaat
MCP1600-E003E26 pasif çift eksenli bakır kablo tertibatıdır. Elektrik sinyallerini herhangi bir sinyal koşullandırma, yeniden zamanlama veya amplifikasyon olmadan doğrudan QSFP28 bağlantı noktaları arasında iletir. Bu pasif yaklaşım birçok önemli avantaj sağlar:
  • Ultra düşük gecikme:100 ns'nin altında tipik, HPC ve finansal ticaret için kritik.
  • İhmal edilebilir güç tüketimi:0,1 W'tan az tüketerek veri merkezi termal yükünü azaltır.
  • Yüksek sinyal bütünlüğü:100 Ω diferansiyel empedans ve optimize edilmiş koruma, karışma ve ekleme kaybını en aza indirir.
Kablo yapısında dayanıklı LSZH ceketli 26 AWG bakır iletken kullanılır. Daha kalın 26 AWG göstergesi, sinyal bütünlüğünü korurken daha uzun mesafeleri destekler. Her kablo, kullanıma hazır performans ve uzun süreli dayanıklılık sağlamak için üretim sırasında sıkı bir şekilde test edilir; Mellanox sistemleriyle kullanıldığında 1E-15'ten daha iyi bir Bit Hata Oranı (BER) bulunur.
Uyumluluk
MCP1600-E003E26, endüstri standartlarıyla tamamen uyumludur ve çok çeşitli ağ ekipmanıyla birlikte çalışabilir:
  • Standartlar:SFF-8665 (QSFP28), SFF-8636 (yönetim arayüzü), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
  • Şunlarla uyumludur:NVIDIA® / Mellanox® anahtarlar, adaptörler ve sistemler; ayrıca diğer MSA uyumlu QSFP28 bağlantı noktalarıyla birlikte çalışabilir
  • EEPROM:SFF-8636'ya göre ürün bilgileriyle programlanmıştır; satıcı adı: NVIDIA, OUI: 00-02-C9
Not:En iyi performans ve uyumluluk için, sipariş vermeden önce özel anahtarınız veya sunucu modelinizle uyumluluğu doğrulamanızı öneririz.
Özellikler
Mutlak Maksimum Derecelendirmeler
Parametre Min. Maksimum Birimler
Besleme gerilimi -0,3 3.6 V
Veri giriş voltajı -0,3 3.6 V
Kontrol giriş voltajı -0,3 3.6 V
Operasyonel Özellikler
Parametre Min. Tip Maksimum Birimler
Besleme gerilimi (Vcc) 3.135 3.3 3.465 V
Güç tüketimi -- -- 0,1 K
Çalışma durumu sıcaklığı 0 -- 70 °C
Çalıştırma bağıl nemi 5 -- 85 %
Elektrik ve Mekanik
Parametre Min. Tip Maksimum Birimler
Karakteristik empedans 90 100 110 Ω
Yayılma gecikmesi -- -- 4.5 ns/m
* Yayılma gecikmesi yalnızca referans amaçlıdır.
Seçim Kılavuzu
MCP1600 serisi, farklı dağıtım ihtiyaçlarına uyacak çeşitli uzunluklar ve kablo ölçüleri sunar:
Parça Numarası Uzunluk AWG Tanım
MCP1600-E003E26 3,0 m 26 3m, Siyah, 26AWG
MCP1600-E00AE30 0,5 m 30 0,5m, Siyah, 30AWG
MCP1600-E001E30 1,0 m 30 1m, Siyah, 30AWG
MCP1600-E01AE30 1,5 m 30 1,5m, Siyah, 30AWG
MCP1600-E002E30 2,0 m 30 2m, Siyah, 30AWG
MCP1600-E02AE26 2,5 m 26 2,5m, Siyah, 26AWG
MCP1600-E004E26 4,0 m 26 4m, Siyah, 26AWG
MCP1600-E005E26 5,0 m 26 5m, Siyah, 26AWG
Not: x = erişim (metre), y = tel ölçüsü (AWG).
Neden MCP1600-E003E26'yı Seçmelisiniz?
✓ Uygun maliyetli
Kısa mesafeli bağlantılar için optik alıcı-vericilerden daha düşük maliyet.
✓ Güç verimli
< 0,1 W tüketir, veri merkezi gücünü ve soğutma maliyetlerini azaltır.
✓ Ultra düşük gecikme
HPC, yapay zeka ve finansal ticaret ortamları için idealdir.
✓ Güvenilir ve dayanıklı
Titiz testler ve LSZH ceketi uzun servis ömrü sağlar.
✓ Tak ve çalıştır
Kolay entegrasyon için EEPROM'lu, çalışırken takılabilir QSFP28 konnektörleri.
✓ Standartlara dayalı
Geniş kapsamlı birlikte çalışabilirlik için SFF-8665, SFF-8636, RoHS uyumludur.
Servis ve Destek
  • Garanti:Parça onarımını veya değiştirilmesini kapsayan 1 yıllık sınırlı donanım garantisi (orijinal üretici politikasına göre).
  • Teknik destek:Deneyimli ekibimiz, sorunsuz bir dağıtım sağlamak için satış öncesi ve satış sonrası teknik destek sağlar.
  • Küresel teslimat:Güvenilir lojistik ortaklarıyla dünya çapında nakliye.
  • Özelleştirme:Büyük hacimli siparişler için özel kablo uzunlukları ve EEPROM programlama mevcuttur (lütfen sorunuz).
Sıkça Sorulan Sorular
S: Pasif bir DAC kablosunun maksimum mesafesi nedir?
C: Pasif DAC'ler genellikle 5 metreye kadar mesafeler için önerilir. MCP1600-E003E26 3 metredir ve bu aralık dahilinde optimum sinyal bütünlüğü sağlar.
S: Bu kablo diğer satıcıların 100GbE anahtarlarıyla uyumlu mu?
C: Evet, MSA uyumludur ve çoğu standart QSFP28 bağlantı noktasıyla birlikte çalışır. Ancak, kendi anahtar modelinizle uyumluluğu doğrulamanızı öneririz.
S: Bu kablo için "pasif" ne anlama geliyor?
C: Pasif, kablonun aktif elektronik bileşenleri (amplifikatörler, zamanlayıcılar) içermediği anlamına gelir. Sinyalleri iletmek için yalnızca bakır iletkenlere güvenerek mümkün olan en düşük gecikmeyi ve güç tüketimini sunar.
S: 30 AWG ve 26 AWG versiyonları arasındaki fark nedir?
C: Daha düşük AWG sayıları, daha uzun kablo uzunluklarına izin veren daha kalın iletkenleri gösterir. 30 AWG versiyonu daha kısa kablolar için (2 m'ye kadar) kullanılırken, 26 AWG daha uzun erişimleri (5 m'ye kadar) destekler. MCP1600-E003E26, güvenilir 3 metrelik performans için 26 AWG kullanır.
Önlemler
  • Bükme yarıçapı:Minimum tek bükülme yarıçapı, kablo dış çapının 5 katıdır (26 AWG için yaklaşık 47 mm); tekrarlanan bükülme yarıçapı dış çapın 10 katıdır (yaklaşık 94 mm).
  • Konektör kullanımı:Konektör mahfazasını çekmekten kaçının; bağlantıyı kesmek için çekme tırnağını kullanın.
  • Çalışma sıcaklığı:0°C ila 70°C kasa sıcaklık aralığının dışında çalıştırmayın.
  • ESD önlemleri:Hassas bileşenlerin zarar görmesini önlemek için standart ESD kullanım prosedürlerini izleyin.
Şirket Tanıtımı
Hong Kong Starsurge Group Co., Limitedağ donanımı, BT hizmetleri ve sistem entegrasyon çözümlerinin teknoloji odaklı sağlayıcısıdır. 2008 yılında kurulan şirket, dünya çapındaki müşterilerine ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ oluşturma ekipmanlarını içeren ürünlerle hizmet vermektedir.
Deneyimli bir satış ve teknik ekip tarafından desteklenen Starsurge, kamu, sağlık, üretim, eğitim, finans ve işletme gibi sektörleri desteklemektedir. Şirket ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunmaktadır.
Starsurge, önce müşteri yaklaşımıyla güvenilir kaliteye, duyarlı hizmete ve müşterilerin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmasına yardımcı olan özel çözümlere odaklanır.
Alıcı Kontrol Listesi
✅ Gerekli kablo uzunluğunu onaylayın (bu model için 3 m).
✅ Anahtarın/sunucunun QSFP28 arayüzlerini desteklediğini doğrulayın.
✅ Pasif DAC'ın mesafenize uygun olup olmadığını kontrol edin (≤5 m önerilir).
✅ Çalışma sıcaklığı aralığının ortamınıza uygun olduğundan emin olun.
✅ Satıcı uyumluluğunu doğrulayın (NVIDIA/Mellanox önerilir).
✅ Gelecekteki ölçeklenebilirliği ve bağlantı noktası yoğunluğunu göz önünde bulundurun.
