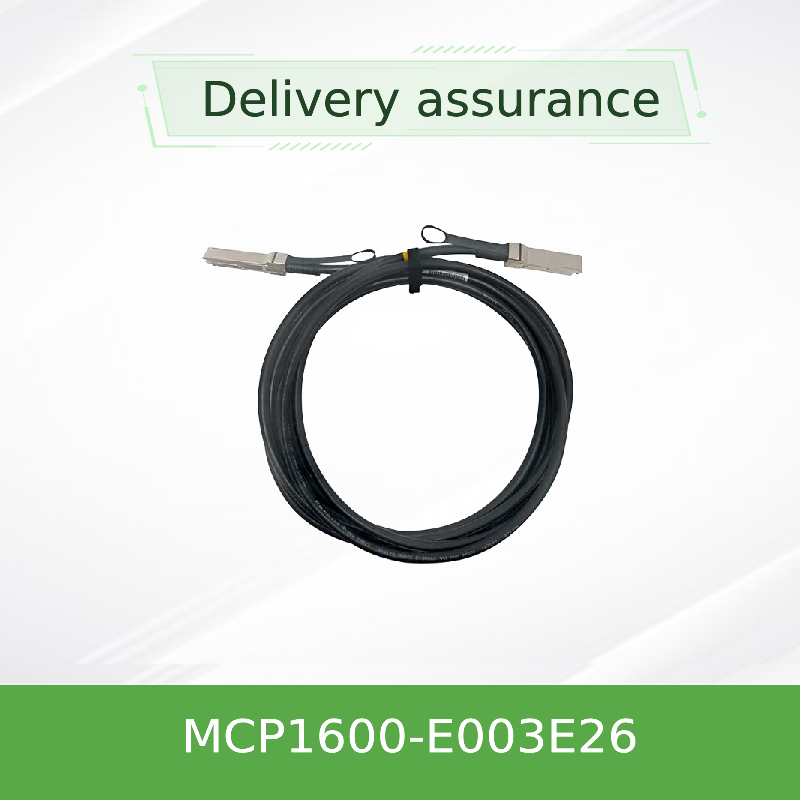

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Pasif Bakır DAC Kablosu
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MCP1600-E003E26 |
| Belge: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Tip: | Mellanox AOC kablosu | Kablo Uzunluğu: | 3 metre |
| İsim: | Mellanox DAC Kablosu MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Ağ ka | Anahtar kelime: | Mellanox DAC kablosu |
| Vurgulamak: | Mellanox QSFP28 DAC kablosu 100 Gb/s,3 m pasif bakır kablo EDR InfiniBand,LSZH Mellanox kablo 26 AWG |
||
Ürün Açıklaması
Mellanox MCP1600-E003E26 100 Gb/s QSFP28 Pasif Bakır DAC Kablosu
Kısa mesafeli veri merkezi bağlantıları için yüksek performanslı EDR InfiniBand ara bağlantısı. Düşük güçlü, LSZH ceketli, çalışır durumda takılabilir ve SFF-8665 / SFF-8636 ile tamamen uyumludur.
Ürüne Genel Bakış
Mellanox MCP1600-E003E26InfiniBand EDR ve 100G Ethernet uygulamaları için tasarlanmış 100 Gb/s QSFP28 doğrudan bağlanan bakır (DAC) kablodur. Şerit başına 25 Gb/s hızında çalışan dört yüksek hızlı bakır çiftini entegre ederek 3 metrelik bir bağlantı üzerinden toplam 100 Gb/s bant genişliği sunar. Bu pasif bakır çözümü, raf üstü ve bitişik raf dağıtımlarında kısa mesafeli ara bağlantılar için optik fibere uygun maliyetli, güç açısından verimli bir alternatif sunar.
Her QSFP28 bağlantı noktası, I²C yönetim arayüzü (SFF-8636 uyumlu) aracılığıyla ana bilgisayar sistemi tarafından okunabilen, ürün tanımlama ve yapılandırma verilerini saklayan bir EEPROM içerir. Kablo birLSZH (Düşük Duman Sıfır Halojen)Modern veri merkezleri için RoHS ve çevre standartlarını karşılayan kılıflı ve halojensiz PCB.
Temel Özellikler ve Teknoloji
- 100 Gb/sn toplam veri hızı- 4 şerit x 25 Gb/sn NRZ
- Pasif bakır tasarımı- sıfır aktif güç tüketimi (maks. 0,1W)
- Çalışırken takılabilir QSFP28- SFF-8665 uyumlu form faktörü
- 3,3V tek besleme- voltaj aralığı 3,135V ila 3,465V
- Üstün sinyal bütünlüğü- karakteristik empedans 100Ω ±10%
- Düşük gecikme- yayılma gecikmesi 4,5 ns/m (bilgilendirici)
- Sağlam kablo- 26 AWG, 9,4 mm çap, bükülme yarıçapı: 47 mm (tek) / 94 mm (tekrarlayan)
- I²C yönetimi- SFF-8636 uyumlu, dijital teşhis
- Çalışma sıcaklığı0°C ila 70°C (kutu)
- Depolama sıcaklığı-40°C ila 85°C
- RoHS / REACH uyumlu- halojensiz PCB, LF/HF
- Bit Hata Oranı< 1E-15 (Mellanox sistemleriyle)
- Uzunluk toleransı±50 mm (3m modeli için)
- Siyah LSZH ceket- düşük duman, sıfır halojen
Tipik Dağıtımlar
- InfiniBand EDR kumaşları- HPC kümelerindeki omurga yaprağı mimarileri
- 100G Ethernet TOR bağlantıları- sunucuya geçiş ve anahtara geçiş
- Veri merkezi raf üstü (ToR)raflar içinde kablolama (3 m'ye kadar)
- Depolama sistemleri- NVMe-over-Fabrics, tamamı flash diziler
- Yüksek performanslı bilgi işlem- GPU kümeleri, AI eğitim bölmeleri
Uyumluluk
MCP1600-E003E26, Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6 adaptörleri, Spectrum ve Quantum anahtarlarının yanı sıra SFF-8665 ve SFF-8636 özelliklerine uyan üçüncü taraf anahtarlardaki QSFP28 bağlantı noktalarıyla tamamen uyumludur. Birlikte çalışabilirlik, 100G-SR4 / CR4 modlarında büyük anahtar satıcılarıyla (Cisco, Arista, Juniper) doğrulanmıştır.
Onaylanan platformlar:Mellanox SB7800, SN2700, CS7500; NVIDIA BlueField-2 DPU; genel QSFP28 100G bağlantı noktaları.
Özellikler
| Parametre | Min. | Tipik | Maksimum | Birim |
|---|---|---|---|---|
| Besleme gerilimi (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Güç tüketimi | -- | 0,1 | 0,1 | K |
| Çalışma durumu sıcaklığı | 0 | -- | 70 | °C |
| Depolama sıcaklığı | -40 | -- | 85 | °C |
| Çalıştırma bağıl nemi | 5 | -- | 85 | % |
| Karakteristik empedans | 90 | 100 | 110 | Ω |
| Yayılma gecikmesi (bilgilendirici) | -- | 4.5 | -- | ns/m |
| Şerit başına veri hızı | -- | 25 | -- | GB/sn |
| Toplam veri hızı | -- | 100 | -- | GB/sn |
Fiziksel Özellikler
| Kablo göstergesi (AWG) | 26 AWG |
| Uzunluk | 3 m (tolerans ±50 mm) |
| Dış çap | 9,4 ± 0,4 mm |
| Minimum bükülme yarıçapı (tekli) | 47mm |
| Minimum bükülme yarıçapı (tekrarlayan) | 94mm |
| Ceket malzemesi | LSZH (Düşük Duman Sıfır Halojen) |
| Bağlayıcı türü | QSFP28 (SFF-8665) |
Seçim Kılavuzu
| Parça Numarası | Uzunluk | AWG | Tanım |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5 m | 30 | Siyah, 30 AWG, LSZH |
| MCP1600-E001E30 | 1m | 30 | Siyah, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1,5m | 30 | Siyah, 30 AWG, LSZH |
| MCP1600-E002E30 | 2m | 30 | Siyah, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2,5m | 26 | Siyah, 26 AWG, LSZH |
| MCP1600-E003E26 | 3m | 26 | Siyah, 26 AWG, LSZH (bu ürün) |
| MCP1600-E004E26 | 4m | 26 | Siyah, 26 AWG, LSZH |
| MCP1600-E005E26 | 5m | 26 | Siyah, 26 AWG, LSZH |
Tüm kablolar 100 Gb/s QSFP28, pasif bakır, EDR InfiniBand'tır. Uzunluk toleransı ±25mm (0,5~1,5m) / ±50mm (≥2m).
Avantajları
- Uygun maliyetli- pasif bakır, optik alıcı-verici maliyetlerini ortadan kaldırır
- Ultra düşük güç- Aktif optik kablolar için maksimum 0,1W ve 2-3W
- Güvenilir- kullanıma hazır performans açısından titizlikle test edilmiştir
- Esnek dağıtım- çalışırken takılabilir, bükülmeye dayanıklı
- Çevre açısından güvenli- LSZH ceket, RoHS uyumlu
- Geriye dönük uyumlu- uygun adaptörle 40 Gb/s QSFP+ ile çalışır
Servis ve Destek
- 1 yıllık sınırlı donanım garantisi- onarımı veya değiştirmeyi kapsar (Mellanox)
- Küresel teslimat- Hong Kong Starsurge dünya çapında nakliye hizmeti sunuyor
- Teknik destek- satış öncesi ve satış sonrası mühendislik desteği
- Özel uzunluk- standart dışı uzunluklar için satış ekibiyle iletişime geçin (MOQ geçerli olabilir)
- RFQ ve toplu fiyatlandırma- toplu siparişler için özel fiyatlandırma
Sıkça Sorulan Sorular
MCP1600-E003E26'nın maksimum veri hızı nedir?
InfiniBand EDR ve 100G Ethernet için 100 Gb/sn toplamını (4 şerit x 25 Gb/sn) destekler.
Bu kablo aktif mi pasif mi?
Pasif bakır - harici güç yok, maksimum 0,1 W güç tüketimi.
Çalışma sıcaklığı aralığı nedir?
Kasa sıcaklığı 0°C ila 70°C; depolama -40°C ila 85°C.
Mellanox olmayan anahtarlarla uyumlu mu?
Evet, SFF-8665 ve SFF-8636'yı takip eden standart QSFP28 bağlantı noktalarıyla çalışır.
'E26' son eki neyi ifade ediyor?
E26, 26 AWG kablo ölçüsünü ve 3 m uzunluğu belirtir (seçim kılavuzuna bakın).
Önlemler
- Performans düşüşünü önlemek için minimum bükülme yarıçapını (47 mm tek büküm, 94 mm tekrarlı) aşmayın.
- Kurulum sırasında ESD işleminin doğru şekilde yapıldığından emin olun.
- Yalnızca 3,3V Vcc'yi destekleyen ve QSFP28 MSA'yı karşılayan ana bilgisayarlarla kullanın.
- 3 metreden uzun uzunluklar için aktif optik veya 26 AWG ölçüm cihazını düşünün; daha uzun pasif bakır sinyal koşullandırmayı gerektirebilir.
Şirket Tanıtımı
Hong Kong Starsurge Group Co., Limitedağ donanımı, BT hizmetleri ve sistem entegrasyon çözümlerinin teknoloji odaklı sağlayıcısıdır. 2008 yılında kurulan ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ekipmanları içeren ürünlerle dünya çapındaki müşterilerimize hizmet veriyoruz. Deneyimli bir satış ve teknik ekip tarafından desteklenen Starsurge, kamu, sağlık, üretim, eğitim, finans ve işletme gibi sektörleri desteklemektedir. Ayrıca IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat da sunuyoruz. Önce müşteri yaklaşımıyla, güvenilir kaliteye, duyarlı hizmete ve müşterilerimizin verimli, ölçeklenebilir ve güvenilir ağ altyapısı oluşturmasına yardımcı olan özel çözümlere odaklanıyoruz.
Temel Bilgiler
✔ 100 Gb/sn EDR
✔ 3m uzunluk
✔ 26 AWG
✔ LSZH ceket
✔ RoHS/REACH
✔ Çalışırken takılabilir
✔ 0,1W güç
Uyumluluk Matrisi
| Satıcı | Ürün Serisi |
|---|---|
| Mellanox / NVIDIA | ConnectX-4/5/6, Spektrum, Kuantum |
| Cisco | Nexus 9000 (QSFP28 bağlantı noktaları) |
| Arista | 7060, 7280, 7500 serisi |
| Ardıç | QFX5000, PTX1000 |
| Genel | SFF-8665 / SFF-8636 uyumlu ana bilgisayarlar |
Alıcı Kontrol Listesi
- ☑ Gerekli uzunluğu (3 m) ve ölçüyü (26 AWG) onaylayın
- ☑ Anahtarın/NIC'nin QSFP28 100G'yi desteklediğini doğrulayın
- ☑ Rafınızdaki bükülme yarıçapı kısıtlamalarını kontrol edin
- ☑ Garanti ve destek seçeneklerini inceleyin
- ☑ Gerekirse toplu fiyatlandırma isteyin
