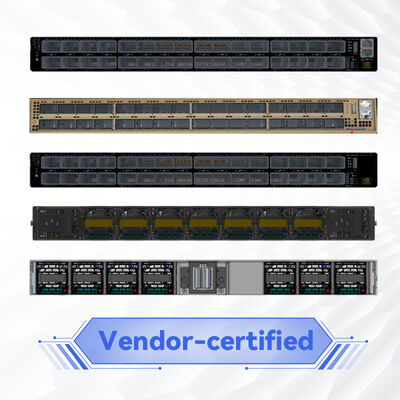

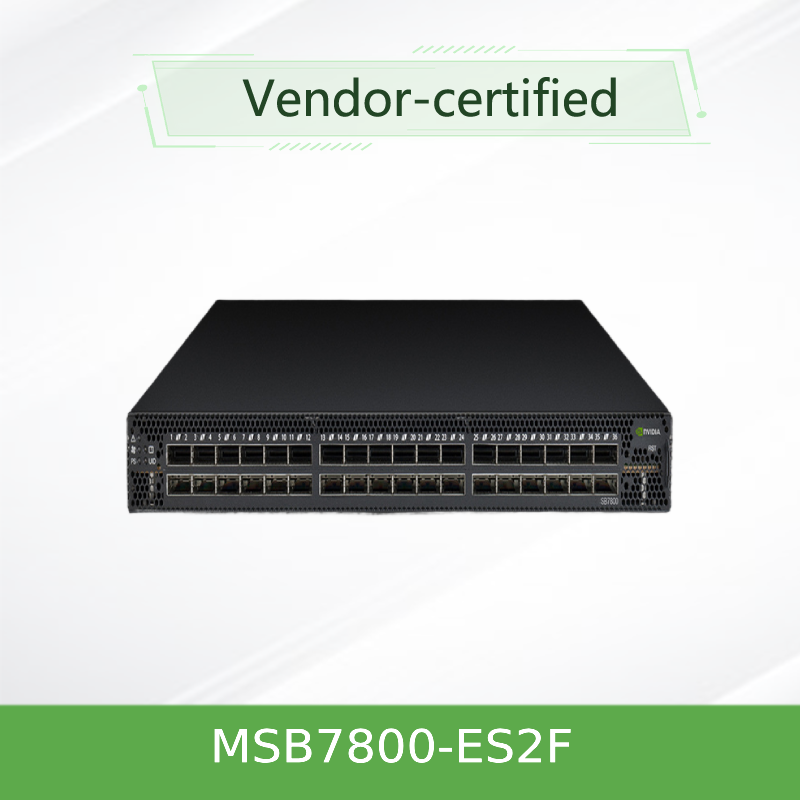

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Akıllı Değiştirme 36 QSFP28 Portları, 7.2Tb/s, MLNX-OS Yönetilen
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MSB7800-ES2F |
| Belge: | MSB7800-ES2F.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Başvuru: | Sunucu | Durum: | Yeni ve orijinal |
|---|---|---|---|
| Anahtarlama Kapasitesi: | 2,6 Tb/sn | Uplink bağlantısı: | 200 Gb/sn |
| İsim: | MSB7800-ES2F 36 Bağlantı Noktalı Mellanox Ethernet Anahtarları | Anahtar kelime: | melanox ethernet anahtarları |
| Vurgulamak: | NVIDIA InfiniBand Akıllı Değiştirici 36 QSFP28 portu,100Gb/s InfiniBand Switch MLNX-OS yönetimi,7.2Tb/s 36 portlu ağ anahtarı |
||
Ürün Açıklaması
NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Akıllı Değiştirici
Yüksek performanslı sabit konfigürasyonlu 100Gb/s InfiniBand akıllı anahtarı, 36 QSFP28 portunu engellemeyen 7.2 Tb/s iki yönlü işlem hızıyla ve ultra düşük port gecikmesi ile sunar.HPC'de rafın üstündeki yaprak bağlantısı için özel olarak inşa edilmiş, yapay zeka eğitim kümeleri ve kurumsal veri merkezleri.
Ana Özellikler
- Limanlar:36 x QSFP28 (100Gb/s)
- Devamı:7.2 Tb/s engelleme
- Gecikme:~90ns limandan limana
- Güç (tip):122W (ATIS ağırlığı)
- Hava akışı:P2C (Port-to-Core) / Ön-Arka
- Yönetim:MLNX-OS (iç) + UFM hazır
Ürün Genel Görünümü
NVIDIA MSB7800‐ES2F, her bir bant genişliğinin ve ultra düşük gecikmenin önemli olduğu ortamlar için tasarlanmış SB7800 serisinden 100Gb/s InfiniBand sabit anahtarıdır.100Gb/s hızında 36 portı kompakt bir 1U şasiye yerleştirir., toplam 7.2 Tb/s'lik iki yönlü verim sağlar.
Bu modelP2C (port-core) hava akışı‡ ön-arka hava akışı ile veri merkezi soğuk koridor soğutma tasarımları için idealdir. 4GB DDR3 RAM ve 16GB SSD ile yerleşik Intel Celeron çift çekirdekli x86 CPU, MLNX-OS çalışır,kapsamlı şasi yönetimi sağlayan, CLI/WebUI ve otomasyon.
Temel Özellikler
- 36 x 100Gb/s QSFP28 portları- EDR InfiniBand desteği ile tam iki yönlü engellemez bant genişliği
- 7.2 Tb/s toplu verim- 1U form faktöründe yüksek yoğunluklu anahtarlama kapasitesi
- SHARPTM ile Ağ İçin Bilgisayarlama- Toplu işlemleri CPU'dan kumaş değiştirmeye yükler
- MLNX-OS ile tamamen yönetilen- İçeriye çift çekirdekli x86 CPU, CLI, WebUI, SNMP ve JSON API'lerini destekler

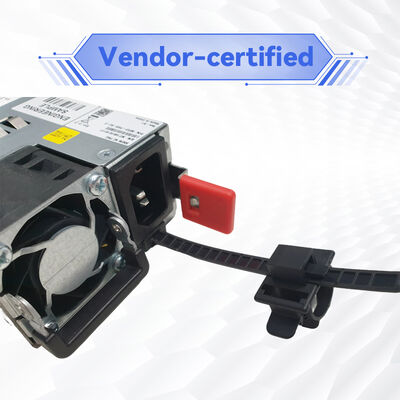

- Gereksiz ve sıcakta değiştirilebilir bileşenler- 1 + 1 fazladan güç kaynakları ve sıcak değiştirilebilir fan modülleri
- Enerji verimli tasarım- ATIS ağırlıklı güç tüketimi 122W kadar düşük
- P2C hava akışı (MSB7800-ES2F)- Standart veri merkezi düzenleriyle uyumlu ön-arka soğutma
- NVIDIA UFM® hazır- Gelişmiş telemetri ve otomasyon için Unified Fabric Manager ile entegrasyon
Teknoloji: SHARP ile Ağı İçin Hızlandırma
NVIDIA Ölçeklenebilir Hiyerarşik Toplama ve Azaltma Protokolü (SHARP) TM, toplu iletişim işlemlerini CPU'dan anahtar ağına indirerek MPI operasyon performansını geliştirir.Bu, MPI işletim süresini önemli ölçüde azaltır ve ağdan geçen toplam veriyi azaltır..
Yapay zekâ ve derin öğrenme iş yükleri için SHARP, NCCL kolektif operasyonlarını hızlandırır ve 2.5 kat performans iyileştirmesi sağlar. MSB7800 serisi SHARP için özel donanım desteği içerir.büyük ölçekli dağıtılmış eğitim ve bilimsel hesaplama için önemli bir olanak sağlayan.
Teknik özellikler
| Parametreler | Spesifikasyon |
|---|---|
| Model | MSB7800-ES2F |
| Limanlar ve Hız | 36 x QSFP28; Port başına 100Gb/s (EDR InfiniBand) |
| Toplam Çıkarım | 7.2 Tb/s engellemez iki yönlü |
| Aktarma Gecikmesi | ~90ns limandan limana |
| CPU / Sistem | Intel Celeron 1047UE çift çekirdekli, 4GB DDR3 RAM, 16GB SSD |
| İşletim Sistemi | MLNX-OS (içten yönetilen) |
| Güç kaynağı | 1 + 1 fazladan, sıcak değiştirilebilir; 80 Artı Altın, ENERGY STAR sertifikalı |
| Soğutma / Hava akışı | Sıcak değiştirilebilir fanlar; P2C (port-to-core) ′ ön-geri |
| Boyutları | 1.7 in x 16.85 in x 27 in; 1U raf montu |
| Ağırlık | 11.978 kg (yaklaşık 26.4 lbs) |
| Çalışma sıcaklığı | 0°C - 45°C |
SB7800 Serisi Seçim Rehberi
| Sipariş edilebilir parça numarası | Açıklama | Hava akışı | Türü |
|---|---|---|---|
| MSB7800-ES2F | 100Gb/s InfiniBand 1U anahtarı, 36 QSFP28, çift AC PSU, P2C hava akışı | P2C | Yönetilen Değiştirici |
| MSB7800-ES2R | C2P hava akışı ile yukarıdaki gibi | C2P | Yönetilen Değiştirici |
| MSB7880-ES2F | 100Gb/s InfiniBand 1U yönlendiricisi, 36 QSFP28, çift AC PSU, P2C hava akışı | P2C | Yönlendirici |
| MSB7880-ES2R | 100Gb/s InfiniBand 1U yönlendiricisi, 36 QSFP28, çift AC PSU, C2P hava akışı | C2P | Yönlendirici |
Not:MSB7800-ES2F (P2C hava akışı) ön-geri soğutma tasarımları için önerilmektedir. Arka-ön soğutma için MSB7800-ES2R seçin.Yönlendirici çeşitleri (MSB7880) çoklu alt ağ kumaşları için geçit işlevselliği ekler.
Tipik Görevler
- Yüksek Performanslı Bilgisayar (HPC)- Bilimsel simülasyonlar ve araştırmalar için yağ ağacı topolojilerinde yaprak değiştiricisi
- Yapay zeka ve makine öğrenimi kümeleri- NVIDIA GPU'ları ile dağıtılmış eğitim için düşük gecikme bağlantısı
- Kurumsal Veri Merkezleri- Sanal ortamlar ve büyük veri analizi için üst düzey bağlantı
- Ölçeklendirme Depolama- Yüksek performanslı depolama düğümlerini hesaplama kümelerine bağlar
Uyumluluk
- InfiniBand mimarisi:IBTA 1.21 ve 1.3 özelliklerine uygun
- Geriye dönük uyumlu:100G EDR, 56G FDR ve 40G QDR bağlantı hızlarını destekler

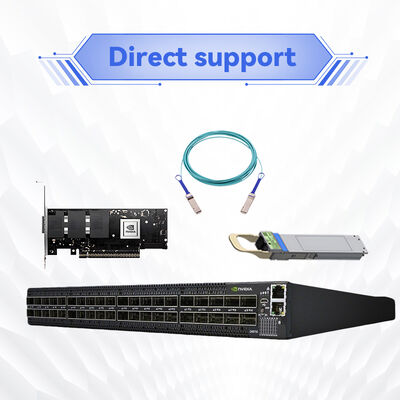

- Makine Adaptörleri:NVIDIA ConnectX® serisi adaptörleri ile tamamen uyumludur
- Kablolama:QSFP28 pasif bakır DAC'lar, aktif optik kablolar ve optik alıcılar
- Yazılım yığını:HPC‐X, MLNX_OFED, OpenMPI ve NVIDIA NCCL ile çalışır
Sıkça Sorulan Sorular
MSB7800 ile MSB7880 arasındaki fark nedir?
MSB7800, yaprak/omurga kumaşları için standart bir InfiniBand anahtarıdır. MSB7880, geçit işlevini sağlayan bir InfiniBand yönlendiricisidir.Ayrılık ve çoklu kiracı yetenekleriyle bağımsız alt ağlar arasındaki bağlantıyı sağlayan.
SHARPTM teknolojisini destekliyor mu?
Evet, MSB7800 serisi, doku boyunca toplu operasyon hızlandırması için NVIDIA SHARP ağ içi bilgisayar işlemini tam olarak destekliyor.
Hangi yönetim seçenekleri mevcut?
MLNX-OS, CLI, WebUI, SNMP ve JSON API'lerini sağlar. Daha büyük dağıtımlar için, anahtar ileri telemetri, öngörü analizi ve otomasyon için NVIDIA UFM tarafından yönetilebilir.
Önlemler ve Sipariş Notları
- Hava akışının yönü çok önemli:MSB7800‐ES2F, P2C (port-to-core) hava akışını kullanır raf soğutma tasarımını doğrular
- Güç girişi:C13/C14 konektörleri ile çift redundant AC (100-240VAC)
- Rack derinliği:Standart derinlik 27 in
- Ayrı satılan kablolar ve alıcılarUzaklık gereksinimlerine göre QSFP28 kablolama planı
Alıcı Kontrol Listesi
- Hava akışının yönünü doğrulayın: MSB7800-ES2F P2C kullanır
- Kablo türünü doğrulayın: mesafeye göre QSFP28 DAC veya optik alıcılar
- Kontrol güç girişi: C13/C14 konektörleri ile çift redundant AC (100-240VAC)
- Rack derinliği 27 inç destekler
- Yönetim planı: MLNX-OS, gemide yönetim sağlar; büyük kumaşlar için UFM isteğe bağlıdır.
- Uygulama yığınındaki SHARP TM desteğini doğrulayın
- Garanti ve destek seçeneklerini onaylayın
