NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand Anahtarı – 64 Bağlantı Noktalı NDR, C2P Hava Akışı, Yerleşik Yönetim
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MQM9700-NS2F (920-9B210-00FN-0m0) |
| Belge: | MQM9700 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model Numarası: | MQM9700-NS2F (920-9B210-00FN-0m0) | Marka: | Mellanoks |
|---|---|---|---|
| Uplink bağlantısı: | 400 Gbps | İsim: | InfiniBand MQM9700-NS2F Mellanox Ağ Anahtarı 1U NDR 400 Gb/S Sunucu İçin |
| Anahtar kelime: | Mellanox ağ anahtarı | Bağlantı noktası yapılandırması: | 64x 400g, 32x OSFP |
| Vurgulamak: | NVIDIA Quantum-2 InfiniBand anahtarı 400Gb/s,64 portlu NDR InfiniBand anahtarı,C2P hava akışı InfiniBand anahtarı |
||
Ürün Açıklaması

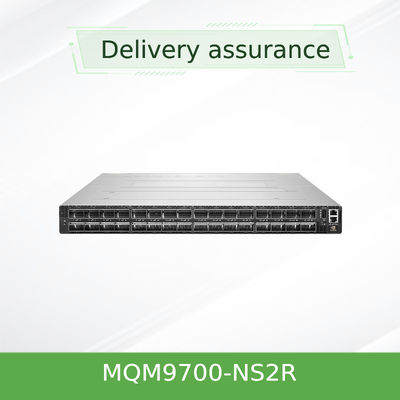

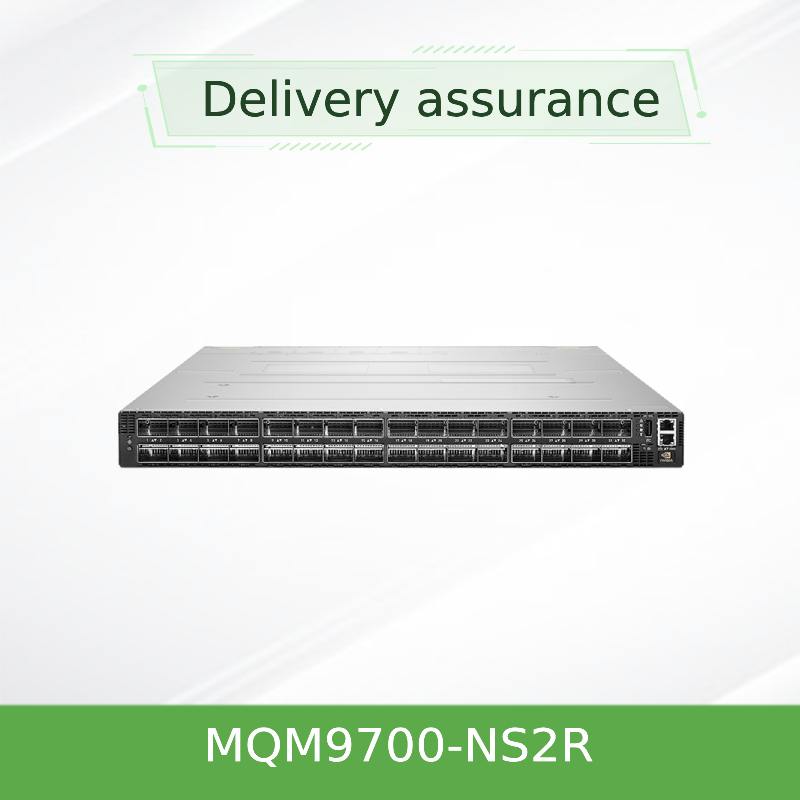

NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand Anahtarı
MQM9700-NS2R 400Gb/s InfiniBand Anahtarı - 51,2 Tb/s toplam işleme kapasiteli, C2P (konektörden güce) hava akışlı ve yerleşik alt ağ yöneticili 64 bağlantı noktalı NDR yönetilen anahtar.
Ürün Genel Bakışı
MQM9700-NS2R, NVIDIA Quantum-2 serisinden tamamen yönetilen, 400Gb/s InfiniBand sabit yapılandırmalı bir anahtardır. Basitleştirilmiş dağıtım için konektörden güce (C2P) hava akışı ve yerleşik alt ağ yöneticisi özelliklerine sahiptir. Her biri 400Gb/s kapasiteli 32 OSFP bağlantı noktası (veya bağlantı noktası bölme teknolojisi ile 200Gb/s'de 128 bağlantı noktası) sunar ve 51,2 Tb/s'lik toplam çift yönlü işleme kapasitesi sağlar. Yerleşik yönetim, SHARPv3 ağ içi hesaplama ve gelişmiş tıkanıklık kontrolü ile MQM9700-NS2R, kendi kendine yeten yönetim ve C2P hava akışının gerekli olduğu orta ila büyük ölçekli HPC, AI ve kurumsal kümeler için idealdir.
Temel Özellikler
- 64 engelsiz 400Gb/s bağlantı noktası (32 OSFP konektörü)
- 51,2 Tb/s toplam çift yönlü işleme kapasitesi
- Bağlantı noktası bölme teknolojisi: 200Gb/s'de 128 adede kadar bağlantı noktası
- SHARPv3 ağ içi hesaplama – 32* Yapay Zeka hızlandırma
- Adaptif yönlendirme ile alt mikrosaniye gecikme süresi
- Kendi kendini iyileştiren ağ, QoS ve tıkanıklık kontrolü
- Yerleşik alt ağ yöneticisi – 2.000 adede kadar düğümü yönetir
- 1+1 yedekli, çalışırken değiştirilebilir güç kaynağı (200-240Vac)
- C2P (konektörden güce) hava akışı – çalışırken değiştirilebilir fanlar
- CLI, WebUI, SNMP ve JSON arayüzlerine sahip MLNX-OS
- HDR, EDR ve FDR ile geriye dönük uyumlu
Teknoloji: NVIDIA Quantum-2 Mimarisi
Quantum-2 platformu, üçüncü nesil SHARP teknolojisini (SHARPv3) entegre ederek veri hareketini azaltan ve AI eğitimini ve HPC simülasyonlarını hızlandıran ağ içi veri toplama olanağı sunar. Uzak Doğrudan Bellek Erişimi (RDMA) ve NVIDIA'nın Ölçeklenebilir Hiyerarşik Toplama ve Azaltma Protokolü ile birleştirilen MQM9700-NS2R, veri ağda gezinirken uygulama performansını önemli ölçüde iyileştirir. Yerleşik alt ağ yöneticisi, dağıtımı ve işlemleri basitleştirerek CLI, WebUI, SNMP veya JSON arayüzleri aracılığıyla tam şasi yönetimi sağlar.
Tipik Dağıtımlar
- Yapay Zeka ve Makine Öğrenmesi kümeleri – SHARPv3 ile büyük ölçekli GPU hızlandırmalı eğitim
- Yüksek Performanslı Hesaplama (HPC) – araştırma simülasyonları, hava durumu modellemesi ve genomik
- Veri merkezi omurga-yaprak – düşük gecikmeli depolama ve hesaplama için 400G InfiniBand ağları
- Kurumsal ve bulut – yerleşik alt ağ yönetimi ile ölçeklenebilir, çok kiracılı ağlar
- Devlet ve eğitim – araştırma laboratuvarları ve süperbilgisayar merkezleri
Uyumluluk
| Bileşen / Ekosistem | Destek |
|---|---|
| InfiniBand Hızı | NDR 400Gb/s, HDR, EDR ve FDR ile geriye dönük uyumlu |
| Kablolama | Pasif/aktif bakır veya aktif fiber; OSFP konektörleri |
| Yönetim | Yerleşik alt ağ yöneticisi, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topolojiler | Fat Tree, SlimFly, DragonFly+, çok boyutlu Torus |
| İşletim Sistemleri | Linux, Windows (InfiniBand yığını ile), VMware |
| GPU'lar / Hızlandırıcılar | NVIDIA HGX, DGX ve üçüncü taraf GPU sunucuları |
Özellikler
| Parametre | MQM9700-NS2R |
|---|---|
| Bağlantı Noktaları / Hız | 64 bağlantı noktası 400Gb/s (32 OSFP); bölme ile 200Gb/s'de 128 adede kadar bağlantı noktası |
| Toplam işleme kapasitesi | 51,2 Tb/s çift yönlü |
| Paket iletimi | >66,5 milyar paket/saniye (BPPS) |
| Form faktörü | 1U raf montajı, 43,6 x 438 x 660,4 mm |
| Ağırlık | 14,5 kg |
| Güç kaynağı | 1+1 yedekli, çalışırken değiştirilebilir, 200-240Vac, 80+ Gold, ENERGY STAR |
| Soğutma | Konektörden güce (C2P) hava akışı, çalışırken değiştirilebilir fanlar |
| Yönetim | Yerleşik alt ağ yöneticisi (2.000 adede kadar düğüm) |
| Yönetim bağlantı noktaları | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Bellek | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Yazılım | MLNX-OS (tam şasi yönetimi) |
| Çalışma sıcaklığı | 0°C ila 40°C |
| Nem (çalışma) | %10 – %85 yoğuşmasız |
| Rakım | 3050 m'ye kadar |
| Güvenlik / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Garanti | 1 yıl (uzatılmış seçenekler mevcut) |
Seçim Rehberi
| Sipariş Edilebilir Parça Numarası | Açıklama | Hava Akışı | Yönetim |
|---|---|---|---|
| MQM9700-NS2R | 64 bağlantı noktalı 400Gb/s, 32 OSFP, yönetilen, C2P hava akışı | Konektörden Güce (C2P) | Yerleşik alt ağ yöneticisi |
| MQM9700-NS2F | 64 bağlantı noktalı 400Gb/s, yönetilen, P2C hava akışı | Önden arkaya (P2C) | Yerleşik alt ağ yöneticisi |
| MQM9790-NS2R | 64 bağlantı noktalı 400Gb/s, yönetilmeyen, C2P hava akışı | Konektörden Güce | Harici (UFM) |
| MQM9790-NS2F | 64 bağlantı noktalı 400Gb/s, yönetilmeyen, P2C hava akışı | Önden arkaya | Harici (UFM) |
MQM9700-NS2R, yerleşik alt ağ yöneticisi ile kendi kendine yeten bir yönetim çözümü, 2.000 adede kadar düğüm ve konektörden güce hava akışı gerektiren dağıtımlar için önerilir. Daha büyük ağlar veya gelişmiş UFM özellikleri için QM9790 serisini göz önünde bulundurun.
Avantajlar
- Eşsiz yoğunluk: 1U'da 64 adet 400G bağlantı noktası – raf alanını ve bağlantı noktası başına gücü azaltır.
- Ağ içi hızlandırma: SHARPv3 veri hareketini azaltır ve AI/ML iş yüklerini 32 kata kadar hızlandırır.
- Esnek topolojiler: Herhangi bir küme tasarımı için Fat Tree, DragonFly+, Torus ve daha fazlasını destekler.
- Basitleştirilmiş yönetim: Yerleşik alt ağ yöneticisi, 2.000 adede kadar düğüm için kutudan çıktığı gibi çalışmayı sağlar, kurulum süresini azaltır.
- C2P hava akışı esnekliği: Optimum termal yönetim için ters hava akışına (konektörden güce) sahip veri merkezlerine uyar.
- Yatırım koruması: HDR/EDR ile geriye dönük uyumlu ve NDR200/400 için geleceğe hazır.
Sıkça Sorulan Sorular
MQM9700 ve MQM9790 arasındaki fark nedir?
MQM9700, yerleşik bir alt ağ yöneticisi içerir ve 2.000 adede kadar düğüm için kutudan çıktığı gibi tam olarak yönetilir. MQM9790 harici olarak yönetilir ve daha büyük, daha dinamik ortamlar için ideal olan gelişmiş ağ yönetimi için NVIDIA UFM'den yararlanır.
C2P hava akışı ne anlama geliyor?
C2P (konektörden güce) hava akışı, havanın konektör tarafından girip güç kaynağı tarafından çıktığı anlamına gelir. Bu, P2C'nin (önden arkaya) tersidir ve belirli sıcak koridor/soğuk koridor yapılandırmalarına sahip veri merkezlerinde kullanılır.
MQM9700-NS2R'yi mevcut HDR InfiniBand altyapısıyla kullanabilir miyim?
Evet, anahtar HDR, EDR ve FDR hızlarıyla geriye dönük uyumludur, bu da artımlı yükseltmelere olanak tanır.
Hangi kablolama destekleniyor?
OSFP konektörleri pasif/aktif bakır ve aktif fiber kabloları destekler. Hem optik modüller hem de doğrudan takılan kablolar kullanılabilir.
Anahtar 200Gb/s çalışmasını destekliyor mu?
Evet, NVIDIA bağlantı noktası bölme teknolojisi kullanılarak MQM9700-NS2R, 200Gb/s'de 128 adede kadar bağlantı noktası sağlayabilir.
Önlemler
- Çalışma ortam sıcaklığının 0°C ile 40°C arasında olduğundan emin olun.
- Optimum performans için yalnızca NVIDIA onaylı optik modülleri ve kabloları kullanın.
- Doğru hava akışı yönü (C2P), kurulum ortamıyla eşleşmelidir – raf sıcak koridor/soğuk koridor yönünü doğrulayın.
- Fan menfezlerini tıkamayın; her iki tarafta en az 5 cm boşluk bırakın.
- Güç kaynağı 200-240Vac gereksinimlerini karşılamalıdır; topraklama zorunludur.
Hong Kong Starsurge Group Hakkında
2008 yılında kurulan Hong Kong Starsurge Group Co., Limited, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. Deneyimli satış ve teknik ekibiyle hükümet, sağlık, üretim, eğitim, finans ve kurumsal sektörlere hizmet vermektedir. Starsurge, IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunmaktadır. Müşteri odaklı yaklaşımımız, müşterilerin verimli, ölçeklenebilir ağ altyapısı oluşturmalarına yardımcı olan güvenilir kalite, duyarlı hizmet ve özel çözümler sağlar.
Starsurge ile Ortak Olun – NVIDIA, Mellanox ve diğer önde gelen ağ markaları için rekabetçi fiyatlandırma, hızlı sevkiyat ve özel mühendislik desteği sağlıyoruz.
Temel Bilgiler
| Bağlantı Noktaları | 64 x 400Gb/s (32 OSFP) |
| İşleme Kapasitesi | 51,2 Tb/s |
| Paket hızı | >66,5 BPPS |
| Yönetim | Yerleşik alt ağ yöneticisi (2.000 düğüm) |
| Hava Akışı | C2P (konektörden güce) |
| Garanti | 1 yıl |
Uyumluluk Matrisi
| Kategori | Uyumlu Ürünler / Standartlar |
|---|---|
| GPU Sunucuları | NVIDIA DGX-2, DGX A100, HGX tabanlı sunucular, üçüncü taraf GPU düğümleri |
| Depolama | InfiniBand üzerinden NVMe, Lustre, WekaIO, IBM Spectrum Scale |
| Yönetim | Yerleşik alt ağ yöneticisi, MLNX-OS, OpenSM, SNMP |
| Kablo türleri | OSFP - OSFP, OSFP - QSFP (adaptörlü), aktif optik, DAC |
Alıcı Kontrol Listesi
- Hava akışı yönünün (C2P) veri merkezinizin sıcak koridor/soğuk koridor düzeniyle eşleştiğini doğrulayın – bu ters hava akışlı bir modeldir.
- Yerleşik alt ağ yöneticisi 2.000 adede kadar düğümü destekler – küme boyutunun bu kapsam dahilinde olduğunu doğrulayın.
- Güç girişi (200-240Vac) ve yedeklilik gereksinimlerini doğrulayın.
- Rack mesafeleriniz için OSFP kablo uzunluklarını ve türlerini (bakır/fiber) kontrol edin.
- Görev açısından kritik dağıtım için uzatılmış garanti veya yerinde destek gerekip gerekmediğini sorgulayın.
