NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Anahtarı – 64 Bağlantı Noktalı NDR, P2C Hava Akışı, Yerleşik Yönetim
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MQM9700-NS2F (920-9B210-00FN-0m0) |
| Belge: | MQM9700 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model Numarası: | MQM9700-NS2F (920-9B210-00FN-0m0) | Marka: | Mellanoks |
|---|---|---|---|
| Uplink bağlantısı: | 400 Gbps | İsim: | InfiniBand MQM9700-NS2F Mellanox Ağ Anahtarı 1U NDR 400 Gb/S Sunucu İçin |
| Anahtar kelime: | Mellanox ağ anahtarı | Bağlantı noktası yapılandırması: | 64x 400g, 32x OSFP |
| Vurgulamak: | NVIDIA Quantum-2 InfiniBand anahtarı 400Gb/s,64 portlu NDR InfiniBand anahtarı,P2C hava akışlı InfiniBand anahtarı |
||
Ürün Açıklaması

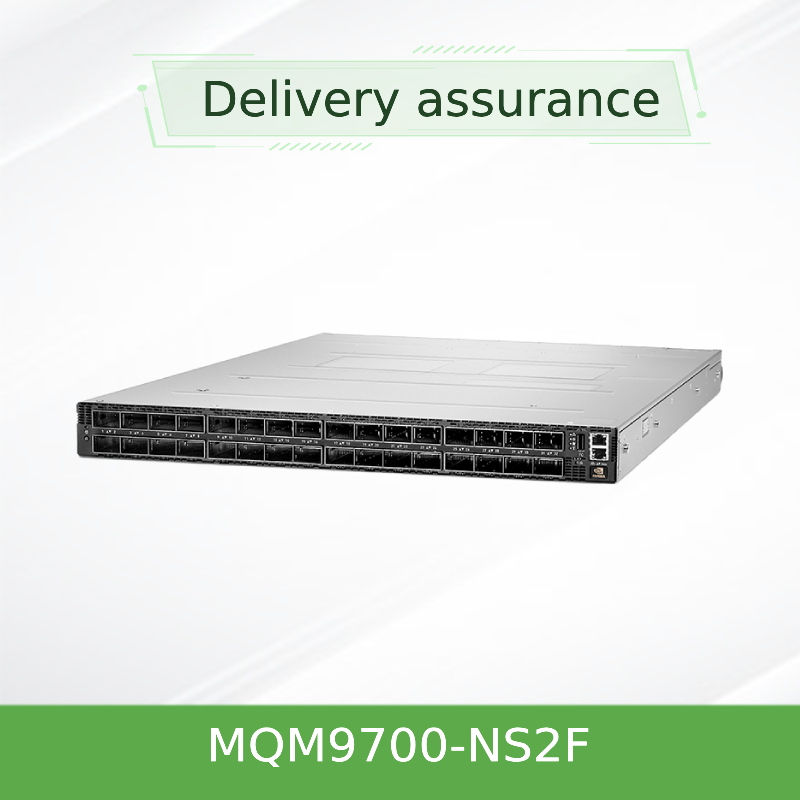

NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch
NVIDIA Quantum-2 MQM9700-NS2F, 1U şasi ile 400Gb / s InfiniBand'in 64 bağlantı noktasını sunar.Önden arkaya hava akışı (P2C), standart veri merkezi ortamlarında aşırı ölçekli AI ve HPC kümelerini mümkün kılar.Gemi alt ağ yöneticisi, bu tamamen yönetilen anahtar, 2000 düğmeye kadar destek verir ve SHARPv3, RDMA ve uzlaşmaz performans için uyarlanabilir yönlendirmeyi entegre eder.
Ürün Genel Görünümü
MQM9700-NS2F, NVIDIA Quantum-2 serisinden tamamen yönetilen 400Gb/s sabit yapılandırmalı InfiniBand anahtarıdır.Önden arkaya hava akışı (P2C)ve birGemi alt ağ yöneticisiBasitleştirilmiş dağıtım için, her biri 400Gb / s (veya port bölünme teknolojisiyle 200Gb / s'de 128 port) kapasitesine sahip 32 OSFP portu sağlar ve toplam 51.2 Tb / s'lik iki yönlü verimlilik sunar.
Temel Özellikler
- 64 engellemez 400Gb/s port (32 OSFP konektörü)
- 51.2 Tb/s toplu iki yönlü verimlilik
- Port bölünme teknolojisi: en fazla 128 port @ 200Gb/s
- SHARPv3 ağ içi hesaplamalar 32x AI hızlandırması
- Uyumlu yönlendirme ile mikro saniyeden küçük gecikme
- Kendi kendine iyileşen kumaş, QoS ve tıkanıklık kontrolü
- Gemi alt ağ yöneticisi- 2000 düğüme kadar yönetir.
- 1+1 fazlalıklı sıcak değiştirilebilir güç (200-240Vac)
- P2C (önden arkaya) hava akışıSıcakta değiştirilebilir fanlar
- CLI, WebUI, SNMP ve JSON arayüzleri ile MLNX-OS
- HDR, EDR ve FDR ile geriye doğru uyumlu
Teknoloji: NVIDIA Quantum-2 Mimarlığı
Quantum-2 platformu, üçüncü nesil SHARP teknolojisini (SHARPv3) entegre ederek, veri hareketini azaltan ve yapay zeka eğitimi ve HPC simülasyonlarını hızlandıran ağ içi veri toplamasını sağlar.Uzak Doğrudan Bellek Erişimi (RDMA) ve NVIDIA'nın Ölçeklenebilir Hiyerarşik Toplama ve Azaltma Protokolü ile birleştirilir, MQM9700-NS2F, verilerin kumaş boyunca dolaşırken uygulama performansını önemli ölçüde iyileştirir.
Tipik Görevler
- Yapay zeka ve makine öğrenimi kümeleriSHARPv3 ile büyük ölçekli GPU hızlandırılmış eğitim
- Yüksek Performanslı Bilgisayar (HPC)Araştırma simülasyonları, hava modeli ve genomik
- Veri merkezi omuriliğiDüşük gecikme depolama ve hesaplama için 400G InfiniBand kumaşları
- Kurumsal ve bulutEkip alt ağ yönetimi ile ölçeklenebilir, çoklu kiracı ağları
- Hükümet ve eğitimAraştırma laboratuvarları ve süperbilgisayar merkezleri
Özellikler
| Parametreler | MQM9700-NS2F |
|---|---|
| Limanlar / Hız | 64 bağlantı noktası 400Gb/s (32 OSFP); bölünmüş olarak 128 bağlantı noktasına kadar @ 200Gb/s |
| Toplam verim | 51.2 Tb/s iki yönlü |
| Paket iletisi | >66.5 milyar paket saniyede (BPPS) |
| Form faktörü | 1U raf montu, 43,6 x 438 x 660,4 mm |
| Ağırlık | 14.5 kg |
| Güç kaynağı | 1+1 fazla, sıcak değiştirilebilir, 200-240Vac, 80+ Altın, ENERGY STAR |
| Soğutma | Önden arkaya hava akışı (P2C), sıcak değiştirilebilir fanlar |
| Yönetim | Gemi alt ağ yöneticisi(en fazla 2000 düğüm) |
| Çalışma sıcaklığı | 0°C - 40°C |
| Garanti | 1 yıl (uzattığı seçenekler mevcut) |
Seçim Rehberi
| Sipariş edilebilir parça numarası | Açıklama | Hava akışı | Yönetim |
|---|---|---|---|
| MQM9700-NS2F | 64 portlu 400Gb/s, 32 OSFP, yönetilen, P2C hava akışı | Önden arkaya (P2C) | Gemi alt ağ yöneticisi |
| MQM9700-NS2R | 64 portlu 400Gb/s, yönetilen, C2P hava akışı | Güç bağlantısı (C2P) | Gemi alt ağ yöneticisi |
| MQM9790-NS2F | 64 portlu 400Gb/s, yönetilmemiş, P2C hava akışı | Önden arkaya | Dış (UFM) |
| MQM9790-NS2R | 64 portlu 400Gb/s, yönetilmemiş, C2P hava akışı | Güç bağlantısı | Dış (UFM) |
Avantajlar
- Eşsiz yoğunluk:1U'da 400G'nin 64 bağlantı noktası, rak alanını ve bağlantı noktası başına gücü azaltır
- Ağ içi hızlandırma:SHARPv3 veri hareketini azaltır ve AI/ML iş yüklerini 32 katına kadar hızlandırır
- Esnek topolojiler:Herhangi bir kümeler tasarımı için Fat Tree, DragonFly+, Torus ve daha fazlasını destekliyor
- Basitleştirilmiş yönetim:Gemi alt ağ yöneticisi, 2000 düğümüne kadar kutu dışı çalışmayı sağlar
- Standart P2C hava akışı:Önden arkaya hava akışı ile veri merkezi soğutma tasarımlarının çoğu eşleşir
- Yatırım koruması:HDR/EDR ile geriye dönük uyumlu ve NDR200/400 için geleceğe dayanıklı
Sıkça Sorulan Sorular
MQM9700 ile MQM9790 arasındaki fark nedir?
MQM9700'de yerleşik bir alt ağ yöneticisi bulunur ve tam olarak 2000 düğüme kadar kutu dışında yönetilir. MQM9790 dıştan yönetilir ve gelişmiş kumaş yönetimi için NVIDIA UFM'den yararlanır.
P2C hava akışı ne anlama geliyor?
P2C (power-to-connector, genellikle önden arkaya olarak adlandırılır) hava akışı, güç kaynağı tarafından giren ve konektör tarafından çıkan hava anlamına gelir.Bu çoğu veri merkezi soğutma tasarımlarında kullanılan standart hava akışı yönü.
Mevcut HDR InfiniBand altyapısı ile MQM9700-NS2F kullanabilir miyim?
Evet, düğme HDR, EDR ve FDR hızlarıyla geriye uyumludur, bu da artan yükseltmelere izin verir.
Önlemler
- Çalışma ortam sıcaklığının 0°C ile 40°C arasında kalmasını sağlamak
- En iyi performans için yalnızca NVIDIA nitelikli optik modüller ve kablolar kullanın
- Doğru hava akışı yönü (P2C) kurulum ortamına uygun olmalıdır.
- Fan havalandırmalarını kapatmayın; her iki taraftan da en az 5 cm açıklık tutun.
- Güç kaynağı 200-240Vac gereksinimlerini karşılamalıdır; topraklama zorunludur
Alıcı Kontrol Listesi
- Hava akışı yönünün (P2C) veri merkezinin sıcak koridor/soğuk koridor düzenine uyuştuğunu doğrula
- Klüstör boyutunun on-board alt ağ yöneticisinin 2,000 düğüm sınırına uyduğunu doğrula
- Girdi güç (200-240Vac) ve yedekleme gereksinimlerini doğrulayın
- Rack mesafeleriniz için OSFP kablo uzunluklarını ve türlerini (bakır / lif) kontrol edin
- Önemli görevde kullanmak için gerekirse, uzatılmış garanti veya yerinde destek isteyin.
