NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 Optik Alıcı-Verici MPO-12 APC 50m OM4
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E20-N010 |
| Belge: | MFP7E20-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MFP7E20-N010 | Malzeme Şekli: | yuvarlak tel |
|---|---|---|---|
| İzin verilen gerilme mukavemeti: | 1000N <10000n | Sertifika: | RoHS, CE, ISO9001, VDE, CCC |
| Kılıf Malzemesi: | PVC | Uzunluk: | 10m |
| Veri Hızı: | 400GB/S | Menşei: | Hindistan / İsrail / Çin |
| Vurgulamak: | NVIDIA Mellanox 200G QSFP56 alıcı-verici,Mellanox MFP7E20-N010 SR4 optik modül,QSFP56 SR4 alıcı-verici MPO-12 APC |
||
Ürün Açıklaması
Ürün Özeti

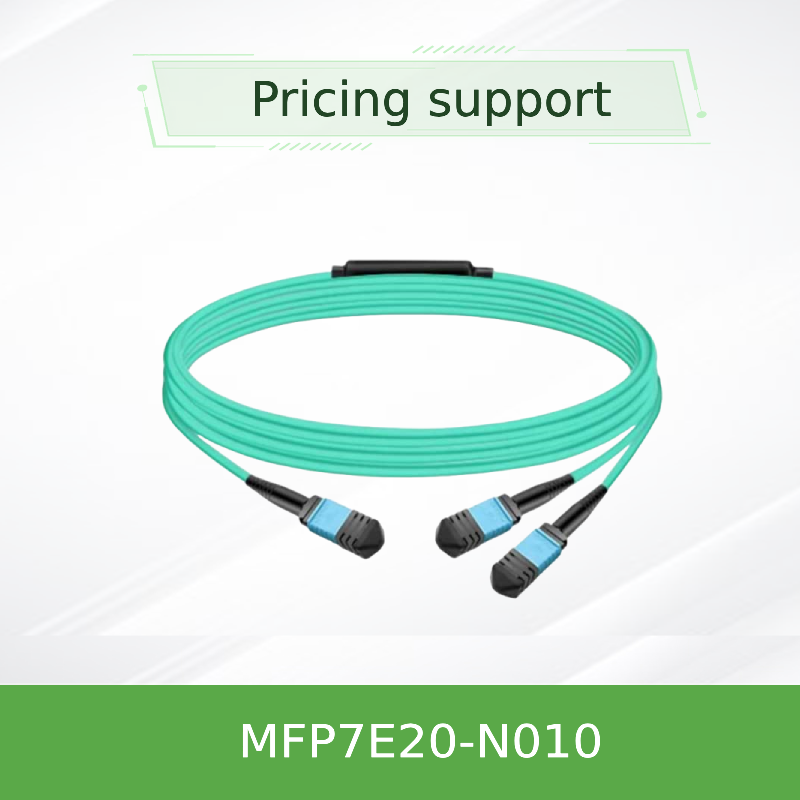

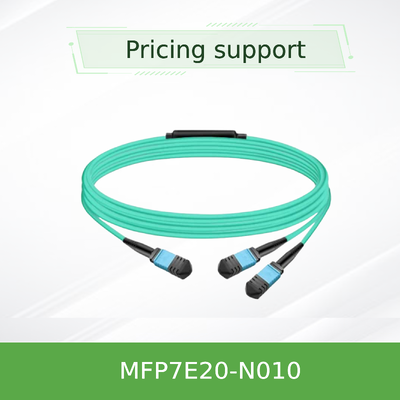

Mellanox MFP7E20-N010 , çift portlu bir OSFP 800G alıcı-verici arayüzünü iki bağımsız 200G/400G bağlantısına dönüştüren pasif bir optik ayırıcı kablodur. MPO-12/APC'den çift MPO-12/APC'ye ayırma yapılandırmasında 8 aktif çok modlu fiber (50/125µm) kullanarak, üst raf anahtarlarını ConnectX-7 adaptörlerine ve BlueField-3 DPU'larına bağlamak için uygun maliyetli, düşük kayıplı bir çözüm sunar. Açılı fiziksel temas (APC) cilası, geri yansımaları en aza indirerek yüksek hızlı PAM4 bağlantılarında kararlı çalışmayı sağlar.
Ana Özellikler
- Ayırma özelliği: Çift 200G/400G çıkışları için 1× MPO-12/APC - 2× MPO-12/APC
- Çok modlu fiber: Aqua LSZH kılıflı 50/125µm OM3 (≤30m) / OM4 (≤50m)
- Tip-B çapraz kablolama: Doğrudan alıcı-verici eşleştirmesi için TX'i RX'e bağlar
- Düşük ekleme kaybı: Konektör uç yüzü başına ≤0.35 dB + 0.0004×L (dB)
- APC cilası (8°): Optik geri yansımayı ≥35 dB geri dönüş kaybına azaltır
- İtme-çekme mandalı: Hızlı serbest bırakma, yoğun portlarda kolay kurulum
- Uyumluluk: Telcordia GR-1435, IEC 61754-7, RoHS, Sınıf 1 lazer güvenliği
- Protokol desteği: InfiniBand HDR, 200G/400G Ethernet, NVLink
Teknoloji ve Tasarım
MFP7E20-N010, NVIDIA'nın hassas optik mühendisliğinden yararlanır. MPO-12/APC konektörleri, tam fiber hizalamasını sağlayan alıcı-verici kılavuz pimleriyle eşleşen hizalama deliklerine sahiptir. 8 derecelik açılı cila, PAM4 modülasyonunda sinyal bozulmasına neden olabilecek Fresnel yansımalarını ortadan kaldırır. Her kablo, ekleme kaybı, geri dönüş kaybı ve polarite için fabrikada test edilmiştir. LSZH (düşük duman sıfır halojen) kılıfı, yangın senaryolarında toksik emisyonları azaltarak veri merkezi ortamları için uygundur.
Tipik Dağıtımlar
- Anahtardan Sunucuya: Hesaplama/depolama raflarında NVIDIA Spectrum-4 veya Quantum-2 anahtarlarını ConnectX-7 NIC'lere ve BlueField-3 DPU'larına bağlayın
- 400G'den 2×200G'ye ayırma: Çift sunucu için iki adet 200G bağlantısına ayırmak üzere çift portlu OSFP DR8 alıcı-vericilerle kullanın
- Yüksek performanslı bilgi işlem (HPC): Yapay zeka eğitim kümeleri ve dağıtılmış depolama için düşük gecikmeli ara bağlantı
- Veri merkezi raflar arası: Yama paneli entegrasyonu ile kısa mesafeli bağlantılar (50m'ye kadar)
Uyumluluk
Alıcı-vericiler: NVIDIA MMA4Z00-NS (çift OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - hepsi MPO-12/APC arayüzlü.
Anahtarlar / Adaptörler: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 ve MPO-12/APC ile OSFP/QSFP112 kabul eden herhangi bir 400G/200G portu.
Fiber türü: Çok modlu OM3 (≤30m) veya OM4 (≤50m). Aqua kılıf.
Anahtarlar / Adaptörler: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 ve MPO-12/APC ile OSFP/QSFP112 kabul eden herhangi bir 400G/200G portu.
Fiber türü: Çok modlu OM3 (≤30m) veya OM4 (≤50m). Aqua kılıf.
Not: UPC (mavi) konektörlerle karıştırılamaz - yalnızca APC.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Ürün Tipi | Pasif optik ayırıcı kablo, MPO-12/APC - 2×MPO-12/APC |
| Fiber Sayısı | 8 aktif (4 TX + 4 RX) + 4 inaktif mukavemet elemanı |
| Fiber Tipi | 50/125µm çok modlu OM3 (≤30m) / OM4 (≤50m) |
| Konektör Cilası | Açılı Fiziksel Temas (APC), 8° |
| Ekleme Kaybı (uç başına) | ≤0.35 dB + 0.0004×L (L metre cinsinden) |
| Geri Dönüş Kaybı | ≥35 dB |
| Çalışma Sıcaklığı | 0 °C - 70 °C |
| Depolama Sıcaklığı | -40 °C - 85 °C |
| Nem (yoğuşmasız) | 10% - 85% RH |
| Kılıf Malzemesi | LSZH (Düşük Duman Sıfır Halojen), Aqua, OFNR |
| Minimum Bükülme Yarıçapı | 30 mm (kablo üzerinde herhangi bir yerde) |
| Kablo Çapı | 3.0 ± 0.2 mm |
| Kablolama Topolojisi | Tip-B (çapraz) |
| Yönetmelikler | CB, cTUVus, CE, FCC Sınıf A, ICES, RCM, VCCI, Sınıf 1 lazer (IEC 60825-1) |
| Uzunluk (N010) | 10 metre (özel uzunluklar mevcuttur) |
Seçim Kılavuzu
| Sipariş Parça Numarası | Açıklama | Uzunluk |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC - 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC - 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC - 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC - 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC - 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC - 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC - 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC - 2×MPO-12 APC | 50 m |
Listelenmeyen uzunluklar için lütfen özel seçenekler için satış ekibimizle iletişime geçin.
Ana Avantajlar
- Alanı verimli: Ayırma tasarımı, yüksek yoğunluklu anahtarlarda port kullanımını azaltır
- Üstün sinyal bütünlüğü: APC cilası ve hassas yüksük hizalaması, PAM4'te hata oranlarını düşürür
- Sağlam ve güvenilir: IL/RL, termal döngü ve çekme mukavemeti için fabrikada test edilmiştir
- Çevreye duyarlı: LSZH kılıfı, katı yangın güvenliği ve çevre standartlarını karşılar
- Geleceğe hazır: Lane başına 200G'yi destekler, çift portlu OSFP ile 800G'ye ölçeklenebilir
Uyumluluk Matrisi
| Alıcı-verici Tipi | Port Yapılandırması | Veri Hızı |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Çift port, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Tek port, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Tek port, MPO-12 APC | 400G |
| Üçüncü taraf OSFP/QSFP112 | MPO-12 APC arayüzü | 200G/400G (IL'yi doğrulayın) |
Anahtar Gerçekler
Parça numarası: MFP7E20-N010
Konektör tipi: MPO-12/APC (dişi)
Ayırma oranı: 1 → 2 (çift 200G/400G)
Maksimum menzil: 50 m (OM4), 30 m (OM3)
Fiber çekirdek: 50/125µm çok modlu
Protokoller: Ethernet, InfiniBand, NVLink
Alıcı Kontrol Listesi
- Alıcı-verici portunuzun MPO-12/APC (UPC değil) olduğundan emin olun
- Gerekli kablo uzunluğunu doğrulayın (N010 = 10m)
- Fiber altyapınızın OM3 veya OM4 çok modlu olduğundan emin olun
- Anahtar/adaptörünüzün Tip-B polaritesini desteklediğini kontrol edin
- Bağlantınızın ekleme kaybı bütçesini gözden geçirin (yama panelleri dahil)
Sıkça Sorulan Sorular
S: MFP7E20-N010 ile standart bir MPO-12 kablosu arasındaki fark nedir?
C: Bu, çift portlu bir OSFP 800G alıcı-vericisini iki adet 200G/400G bağlantısına ayırmak üzere özel olarak tasarlanmış, Tip-B çapraz özellikli bir 1'den 2'ye ayırıcı kablodur. Standart MPO kabloları genellikle düz geçişlidir.
S: Bu kabloyu 100G veya 40G alıcı-vericilerle kullanabilir miyim?
C: Hayır, 200G/400G PAM4 sinyali için optimize edilmiştir. Eski NRZ optikleri için ekleme kaybı gereksinimlerini karşılamayabilir.
S: Desteklenen maksimum mesafe nedir?
C: OM4 fiber üzerinden 50 metre (iki yama paneli bağlantısı ile). OM3 için sınır 30 metredir.
S: Kablo QSFP-DD veya SFP-DD ile uyumlu mu?
C: MPO-12/APC alıcı-vericileriyle arayüz oluşturur; QSFP-DD ve SFP-DD genellikle farklı konektörler kullanır (örneğin, MPO-16 veya LC). Lütfen alıcı-verici tipinizi doğrulayın.
Kullanım Önlemleri
- Kirlenmeyi önlemek için kurulum anına kadar konektörlerde toz kapaklarını takılı tutun
- Eşleştirmeden önce hem kablo yüksüğünü hem de alıcı-verici yuvasını onaylı bir optik temizleyici ile temizleyin
- Kabloyu 30 mm minimum yarıçaptan daha dar bükmeyin
- Sıvılara veya çözücülere maruz bırakmaktan kaçının; LSZH kılıfı tüm maddelere karşı kimyasal olarak dayanıklı değildir
- Kullanım sırasında standart ESD önlemlerine uyun (kablo pasif olsa da, ESD'ye duyarlı alıcı-vericilere bağlanır)
Servis ve Destek
Yetkili bir NVIDIA Mellanox ortağı olarak Hong Kong Starsurge Group şunları sunar:
- Dağıtım mimarisi için teknik satış öncesi danışmanlık
- Takip ve gümrük desteği ile küresel nakliye
- Üretim hatalarına karşı standart 1 yıl garanti
- NVIDIA Spectrum ve Quantum platformları için firmware/uyumluluk danışmanlığı
- E-posta veya telefon aracılığıyla çok dilli destek (İngilizce, Mandarin, Kantonca)
